【QB轻工标准】 双端荧光灯(T4系列)性能要求

ICS29.140.30
分类号：K71
备案号：37972-2013
中华人民共和国轻工行业标准
QB/T4354-2012
双端荧光灯（T4系列）
性能要求
Double-capped fluorescent lamps (T4 series) Performance specifications2012-11-07发布
中华人民共和国工业和信息化部2013-03-01实施
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会（SAC/TC224）归口。QB/T4354-2012
本标准起草单位：荆州市大明灯业有限公司，杭州善蓝照明科技有限公司、浙江金陵光源电器有限公司、浙江晨辉照明有限公司、惠州雷士光电科技有限公司、佛山市华全电气照明有限公司、杭州泰格电子电器有限公司、浙江长兴吕盛新光源有限公司、国家电光源质量监督检验中心（上海），北京电光源研究所。
本标准起草人：倪功大，吴永强、黄华、吴志平、郭朋鑫、熊飞、区志杨、王佩诚、刘建峰、林维钢、
裘继红、江娜、赵秀荣。
1范围
双端荧光灯（T4系列）
性能要求
本标准规定了普通照明用T4系列双端荧光灯（以下简称“灯”）的性能要求。本标准适用于工作于高频线路的T4系列预热阴极荧光灯。2说明
QB/T4354-2012
符合本标准的灯，采用符合GB/T15144的镇流器，并安装在符合GB7000.1的灯具中，施加92%～106%额定电源电压，在10℃～50℃的环境温度下燃点时，可以顺利地启动和正常地工作。3规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1406.2灯头的型式和尺寸第2部分：插脚式灯头（正C60061-1）GB/T1483.2灯头、灯座检验量规第2部分：插脚式灯头、灯座的量规（IEC60061-3）GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划（ISO2859-1)
GB/T2829周期检验计数抽样程序及表(适用于对过程稳定性的检验）GB/T2900.65电工术语照明（IEC60050-845）GB7000.1灯具第1部分：一般要求与试验（IEC60598-1）GB/T10682双端荧光灯性能要求（IEC60081）GB/T15144管形荧光灯用交流电子镇流器性能要求（IEC60929）GB18774双端荧光灯安全要求（IEC61195）QB2274电光源产品的分类和型号命名方法4术语和定义
GB/T2900.65和GB/T10682界定的以及下列术语和定义适用于本文件。4.1
T4双端荧光灯 T4double-capped fluorescent lamp带有两个独立的灯头、标称管径为13mm的双端直管形荧光灯。4.2
光通维持率lumenmaintenance
灯在规定的条件下燃点，其寿命期内任一给定时间的光通量与该灯的初始光通量之比，该比率通常用百分比表示。
初始值initialreadings
灯在老炼之前所测的启动特性，及老炼100h之后所测的光电和阴极特性。4.4
启动辅助装置startingaid
固定在灯外表面的带状导电物，也可以是放置在离灯一定距离之内的导电片。启动辅助装置通常接地，只有在与灯一端有一定的电位差时才起作用。1
HiiKAoNiKAca
QB/T4354-2012
基准镇流器referenceballast
为采用高频工作的灯而特殊设计的电阻型镇流器。其用途是检验镇流器、选择基准灯及检验在标准化的条件下生产的灯。基准镇流器的基本特性，如有关镇流器标准中所述，该镇流器在额定频率下具有稳定的电压/电流比，相对不受电流、温度和周围磁场变化的影响。[GB/T2900.65-2004845-08-36，有修改]5灯的要求
5.1一般要求此内容来自标准下载网
凡符合本标准的灯，还应符合GB18774的要求。灯的设计应保证在其正常使用中性能可靠。通常，只要符合下述条款要求即可达到。5.2灯头
5.2.1成品灯上的G5灯头尺寸应符合GB/1406.2中的要求。用符合GB/T1483.2要求的量规检验。5.2.2灯头应端正地固定在灯的两端。成品灯上的两灯头的双插脚（不包括凸缘）应能在不扭曲的情况下同时顺利通过两相互平行的狭槽，两槽之间的纵向间距要适当，便于灯的通过：且中垂面在同一平面上。狭槽宽度为2.87mm。
5.3尺寸
灯的外形尺寸应符合表1中规定的值。采用精度不低于0.1mm的通用量具或量规检验5.4启动特性
灯应具有良好的启动特性。灯应在表2规定的试验条件和时间内完全启动并保持燃点。试验条件及方法见附录A。
5.5，电气和阴极特性
a）灯端电压的初始值应符合表2中的规定值：b）灯功率的初始值不应大于表2中标明的额定功率的105%十0.5W；c）灯每只阴极电阻的初始值应符合表3中规定的值。试验条件与方法见附录B。
5.6光特性
5.6.1初始光效/光通量
灯的初始光效的要求见表4，但其极限值不应低于额定值的92%；灯的光通量的初始值不应低于其宜称值（可在产品包装、目录上标出）的92%。注：对于显色指数在90以上的灯，表4中的光效要求不适用。由于这种灯对光谱分布的高要求雨采用特哪的荧光粉，因此其光效低下同型号的采用三基色荧光粉的荧光灯。5.6.2色度坐标
灯的色度坐标x和应在规定的色度图范围之内，在任何情况下其初始值距离目标值均应在5SDCM之内：色坐标x和y的初始值应在额定值5SDCM之内有关色坐标见附录C。
5.6.3显色指数
灯的一般显色指数Ra的初始值不应比宜称值（可在产品包装、日录上标出）低3个数值，面宣称值不应低于表5的要求。
试验条件和方法见附录B。
5.7光通维持率和寿命
灯的额定寿命及灯在燃点了2000h、70%额定寿命时的光通维持率不应低于表4的要求。2
iiKAoNiKAca
试验条件和方法见附录D。
5.8标志
QB/T4354—2012
灯上应标有型号标识，据此可由制造商或销售商给出的信息，查出灯的光电特性。灯的型号命名应符合附录G的要求，并且应有附录I所要求的标志。灯上标志的完整性、正确性和清晰度用目视法检验。灯上标志的牢固度用蘸水的软布擦试15s后，用日视法检验，标志仍应清晰可辨。5.9外观质量要求
灯的玻管应透明，荧光粉层厚薄均匀，不应有妨碍照明的缺陷。用目视法检验。
5.10检验规则
关于出厂检验和型式检验的要求，见附录H。5.11包装、运输和贮存
见附录I。
镇流器设计参数
电子镇流器设计参数参见附录E。灯具设计要求
灯具设计要求参见附录F。
8灯的外形尺寸和基本参数
8.1外形尺寸

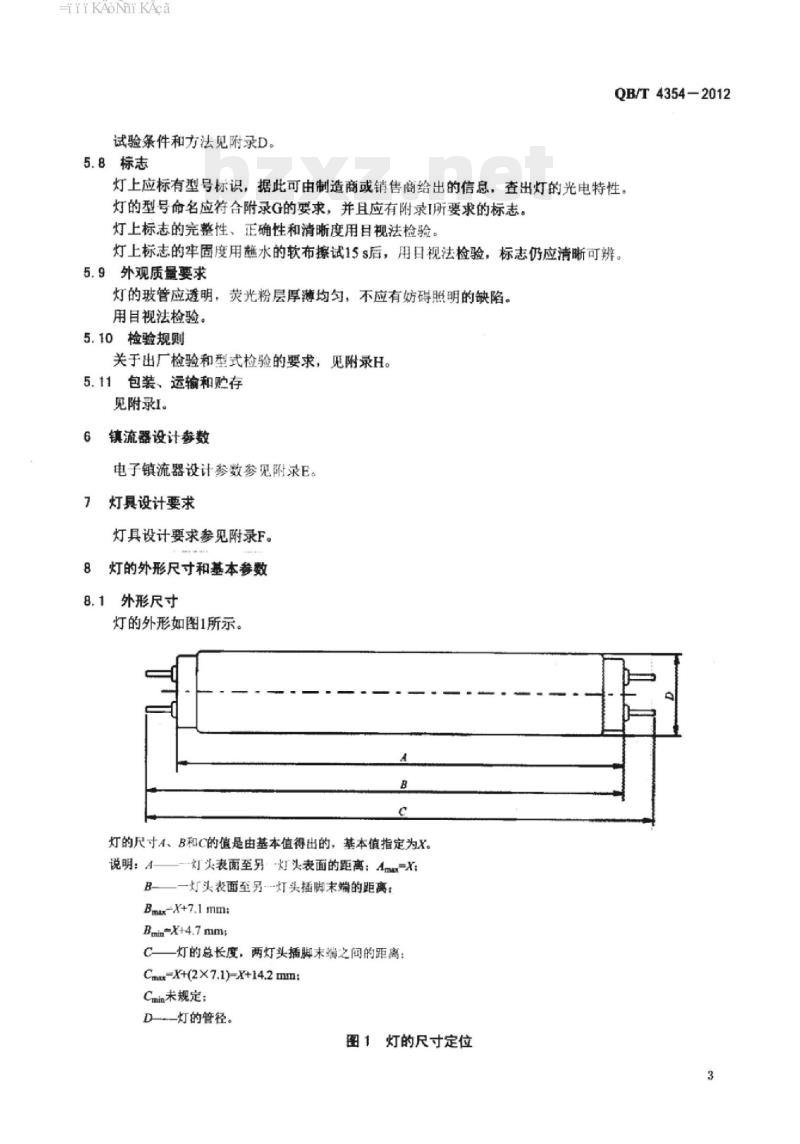

灯的外形如图1所示。
灯的尺寸4、B和C的值是由基本值得出的，基本值指定为X。说明：A
-灯头表面至另：-灯头表面的距离：Amx=X：一灯头表面至另-灯头插脚末端的距离：Bmax-X+7.1mm:
Bmin-X+4.7mm:
灯的总长度，两灯头插脚末端之间的距离：Cmx=X+(2X7.1)-X+14.2 mm:
Cin未规定：
D—灯的管径。
图1灯的尺寸定位
-ii KAoNi KAca
QB/T4354—2012
表1中给定的外形尺寸是依据上述计算方法得出的。灯外形尺寸及灯头型号
标称功率/W
8.2基本参数
灯的基本参数见表2、表3、表4和表5。表2
标称功率
启动辅助
装置距离
频率/cHz
标称功率/W
灯的启动特性及电参数
表3灯的阴极特性
试验电流/A
额定值
单位为毫米
灯头型号
灯两端电压（有效值）/V
额定值
最小值
各阴极电阻/2
最小值
灯的初始光效、光通维持率和寿命光效/（(Lm/W）
最大值
灯电流
最大值
光通维持率/%
70%寿命
寿命h
-HiiKAoNi KAca
标称功率/W
色调（见附录C）
显色指数Ra
表4（续）
光效/lm/W)）
RC、RR、RZ
灯的显色指数
RL、RB
QB/T4354—2012
光通维持率/%
70%寿命
RN、RD
寿命/h
iiKAoNi KAca
QB/T4354—2012
A.1总则
附录A
（规范性附录）
启动特性试验方法
试验应在温度为20℃～27℃，最大相对湿度为65%的无对流风环境中进行。灯附近应尽可能避免放置除启动辅助装置外的金属部件和导线。启动试验之前，应将灯在非工作状态下放置在温度为20℃～27℃和最大相对湿度为65%的环境中保持至少24h。
A.2灯的启动特性试验
A.2.1试验线路
灯应采用频率为20kHz～26kHz的交流电源在图A.1所示的线路中进行试验。注：为高频灯试验规定的频率范围不必用于镇流器设计（同时参见附录日）A.2.2镇流器
无感镇流器电阻的调整应使高频灯电流与表2的规定值相等。A.2.3启动辅助装置
启动辅助装置（为一金属片），应与灯的一阴极一起接地。金属片的长度不应短于受试灯的长度。金属片宽度为25mm。灯表面与启动辅助装置的间距为6mm。A.2.4试验电压和电流
阴极加热电源的调整应使其提供符合表2规定的预热电流。预热时间应按照表2的规定，在预热期间，开关S应保持在开启状态，而开关S则闭合。预热期之后，开关S2应为开启状态，开关S，为闭合状态。施加在线路上的开路电压应符合表2中的规定值电器
高频发生器
启动精助美量
启动试验线路
iiKAoNiKAca
B.1灯的光电特性
B.1.1般要求
附录B
（规范性附录）
灯的光电及阴极特性测试方法
光特性应按照CIE的有关推荐标准进行测量。在首次测试之前，灯应在正常工作状态下老炼100h。测试应在灯充分达到稳定之后进行。合适的稳定时间为15min。QB/T4354-2012
注：如果将灯从预热位置移到试验位置，则该灯应重新达到稳定。灯断开电源的时间应尽量短，附加的稳定时间至少应为5min。
试验时，灯应水平放置。
整个试验过程中，灯触点与镇流器的连接均应保持不变。灯应在环境温度为（25土1）C的无对流风条件下进行试验在适用的光度积分球中进行测试时，环境温度是指下述部位的大气温度：距玻壳壁不小于积分球标称直径的10%之处：距积分球内壁不小于积分球标称直径的1/6之处：在与灯的中心处于同一水平面的灯轴线附近。在试验期间，光度积分球中的温度应保持均匀分布。在灯中心所在的水平面上，应保持土1C的恒温，但靠近灯玻壳的区域内除外。如果积分球装有加热装置，则应采取特殊措施。温度通常用带有小防热辐射屏的热电偶或热放电阻进行测量。B.1.2试验线路
灯应采用图B.1所示线路。
在进行测试之前，任何用于启动灯的装置均应与试验线路断开。线路的各项连接应尽可能短通直，以避免产生寄生电容。与灯并联的寄生电容应小于1证。B.1.3镇流器
镇流器试验时应使用GB15144中规定的用于高频的基准镇流器。基准镇流器的电特性应符合相关灯参数表中的规定。
B.1.4电源电压
电源电压应与基准镇流器的额定电压相等。在灯稳定期间，电源电压应稳定在土0.5%内：测量时该允差应收紧至0.2%。
高频电源的频率应在20kHz～26kHz，电源电压的波形应为正弦波。B.1.5电气仪表
仪表为真有效值型，基本无波形失真并且适合于工作频率。仪表的电压测量线路阻抗不应小于1000002，不使用时应断开。仪器的电流量线路的电阻应尽可能低。如有必要，不使用时应短路。测量灯功率时，对功率表的自耗量不必校正（该线路连接在电流測量线露中灯的一侧）。测量光通量时，电压表和功率表的测量电压线路应开路。B.2灯的阴极特性
B.2.1试验
-iiiKAoNhi KAca
QB/T4354-2012
阴极电阻应采用合适的直流电源或50Hz或60H交流电源进行测试。B.2.2工作于高频的灯
将流经阴极的电流调整到表3给定的试验电流值，并测量电源电压。据此，在扣除电流表的端电压之后，便可确定阴极电阻。
基准航流器
高频发生器
光电特性测试线路
C.1总则
附录C
（规范性附录）
色度坐标
本附录规定了灯色坐标x和的标准额定值及公差范围。对于采用非标准色坐标的灯，其额定值则应由制造商或销售商给定。QB/T4354-2012
公差范围规定为5SDCM。与额定值相差5SDCM的坐标点的确定见GB/T10682。C.2标准色坐标
各种不同颜色的灯的标准色度坐标值应符合表C.1的规定。1额定颜色特征
F6500（日光色）
F5000（中性白色）
F4000（冷白色）
F3500（白色）
F3000（暖白色）
F2700（白炽灯色）
色调代号
相关色温Tc
QB/T4354-2012
D.1一般要求
附录D
（规范性附录）
光通维持率和寿命的测试方法
灯寿命期间任一给定时问内的光通量应接照附录B的规定进行测量。进行寿命试验时，灯应按照下述要求燃点。灯应在15℃～50℃之间的环境温度下燃点。在燃点时应避免过强的对流风，不应受到剧烈的振动和碰撞：
受试灯应水平燃点；
灯触点与镇流器的端子的连接在整个试验过程中应保持不变：灯应在制造商指定的线路上燃点：灯每燃点2h45min之后，应关闭15min。关闭时间不计入寿命时间。D.2灯所采用的镇流器应符合GB/T15144的要求。10
