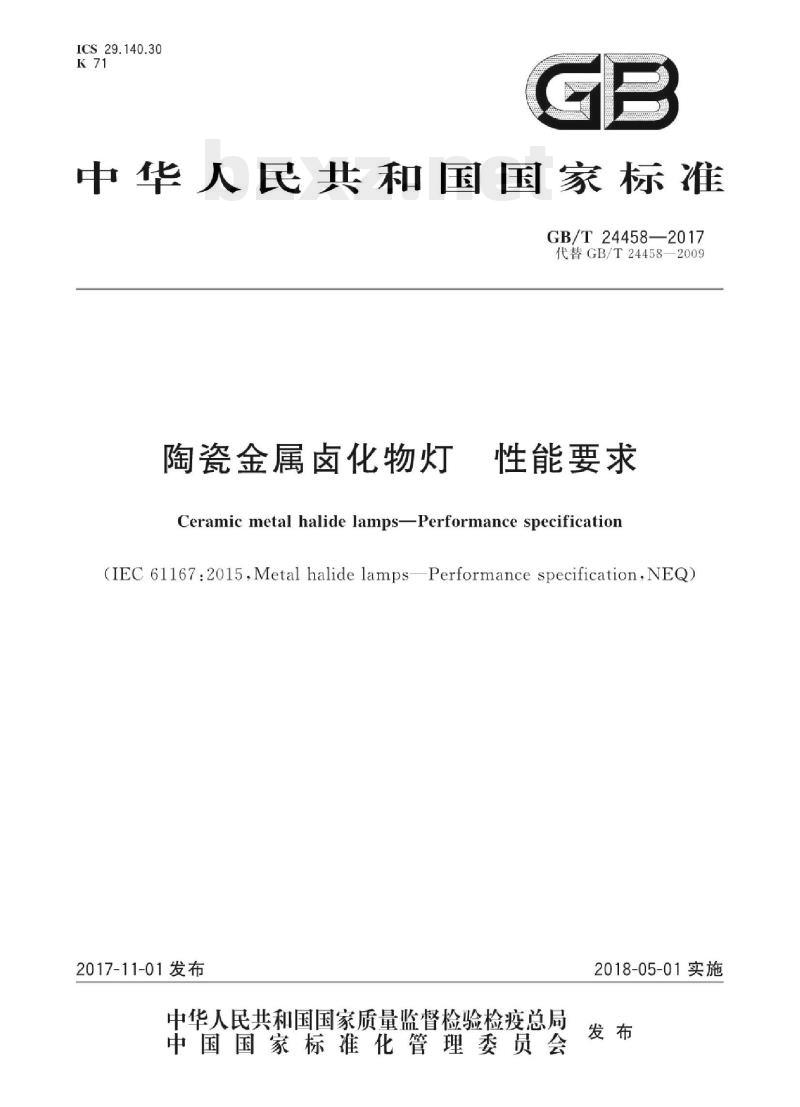

【GB国家标准】 陶瓷金属卤化物灯性能要求

ICS29.140.30
中华人民共和国国家标雅
GB/T24458—2017
代替GB/T24458—2009
陶瓷金属卤化物灯
性能要求
Ceramic metal halide lamps-Performance specification(IEC61167:2015,MetalhalidelampsPerformancespecification,NEQ2017-11-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-05-01实施

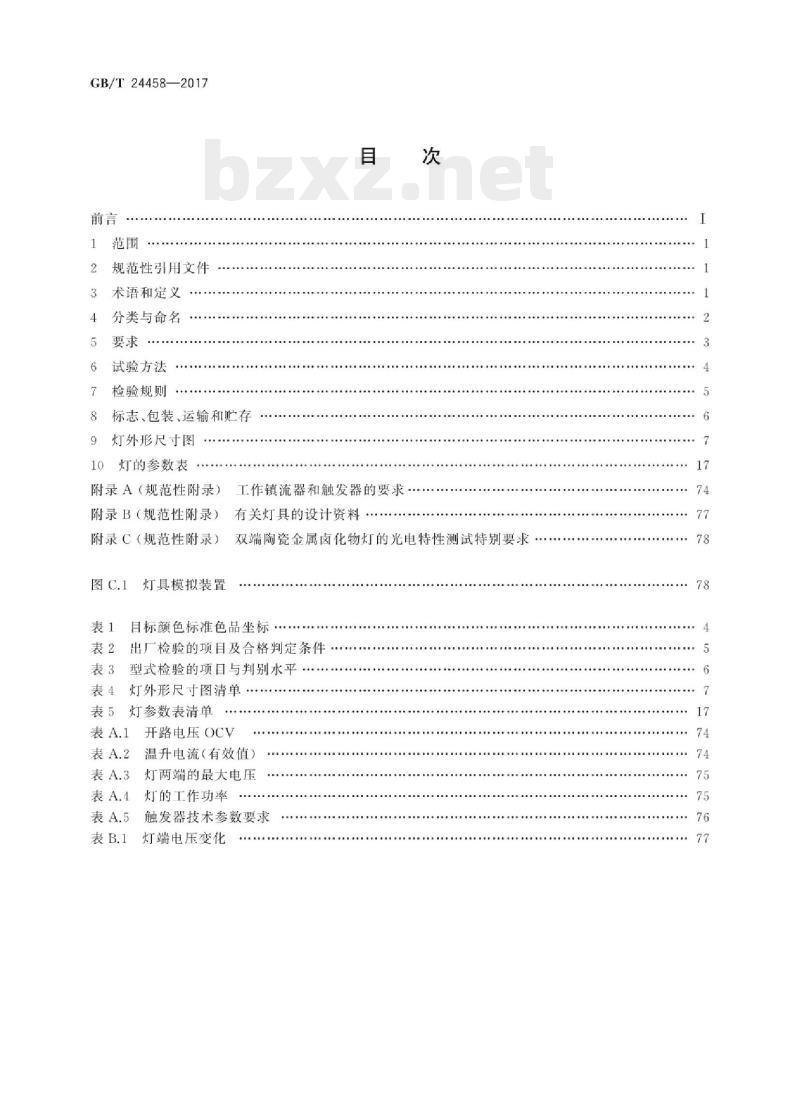

GB/T24458—2017
规范性引用文件
术语和定义
分类与命名
试验方法
检验规则
标志、包装、运输和贮存
9灯外形尺寸图
10灯的参数表
附录A（规范性附录）
附录B（规范性附录）
工作镇流器和触发器的要求
有关灯具的设计资料www.bzxz.net
附录C（规范性附录）
双端陶瓷金属卤化物灯的光电特性测试特别要求图c.1
灯具模拟装置
目标颜色标准色品坐标
出厂检验的项目及合格判定条件表3型式检验的项目与判别水平
灯外形尺寸图清单
表5灯参数表清单
开路电压OCV
温升电流（有效值）
灯两端的最大电压
灯的工作功率
触发器技术参数要求
灯端电压变化

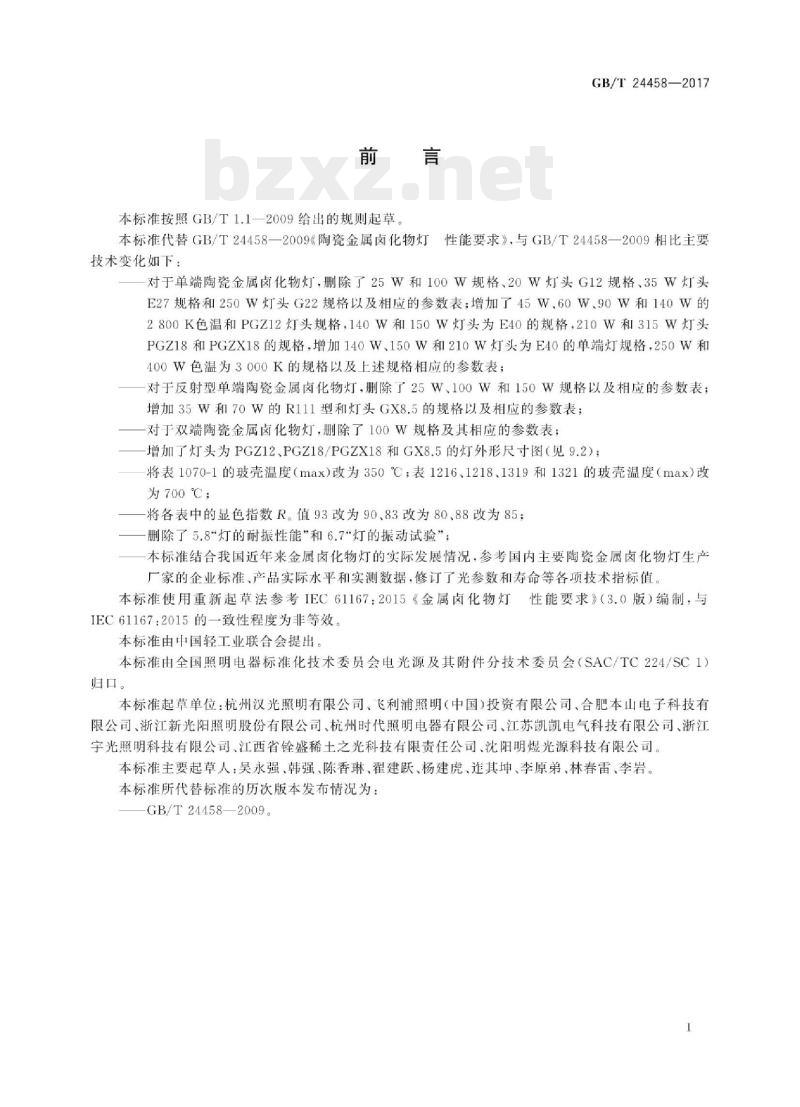

本标准按照GB/T1.1一2009给出的规则起草GB/T24458—2017
本标准代替GB/T24458—2009《陶瓷金属卤化物灯性能要求》，与GB/T24458—2009相比主要技术变化如下：
对于单端陶瓷金属卤化物灯，删除了25W和100W规格、20W灯头G12规格、35W灯头E27规格和250W灯头G22规格以及相应的参数表：增加了45W.60W.90W和140W的2800K色温和PGZ12灯头规格，140W和150W灯头为E40的规格，210W和315W灯头PGZ18和PGZX18的规格，增加140W.150W和210W灯头为E40的单端灯规格，250W和400W色温为3000K的规格以及上述规格相应的参数表；对于反射型单端陶瓷金属卤化物灯，删除了25W、100W和150W规格以及相应的参数表；增加35W和70W的R111型和灯头GX8.5的规格以及相应的参数表；-对于双端陶瓷金属卤化物灯，删除了100W规格及其相应的参数表；—增加了灯头为PGZ12、PGZ18/PGZX18和GX8.5的灯外形尺寸图（见9.2）；将表1070-1的玻壳温度（max）改为350℃；表1216、1218、1319和1321的玻壳温度（max）改为700℃；
将各表中的显色指数R。值93改为90、83改为80、88改为85；一删除了5.8“灯的耐振性能”和6.7“灯的振动试验”；本标准结合我国近年来金属卤化物灯的实际发展情况，参考国内主要陶瓷金属卤化物灯生产厂家的企业标准、产品实际水平和实测数据，修订了光参数和寿命等各项技术指标值，本标准使用重新起草法参考IEC61167：2015《金属卤化物灯性能要求》（3.0版）编制，与IEC61167：2015的一致性程度为非等效。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会电光源及其附件分技术委员会（SAC/TC224/SC1）归口。
本标准起草单位：杭州汉光照明有限公司、飞利浦照明（中国)投资有限公司、合肥本山电子科技有限公司、浙江新光阳照明股份有限公司、杭州时代照明电器有限公司、江苏凯凯电气科技有限公司、浙江宇光照明科技有限公司、江西省铨盛稀土之光科技有限责任公司、沈阳明煜光源科技有限公司。本标准主要起草人：吴永强、韩强、陈香琳、翟建跃、杨建虎、迮其坤、李原弟、林春雷、李岩。本标准所代替标准的历次版本发布情况为：GB/T24458—2009。
iKAoNi KAca
HiiKAoNiKAca

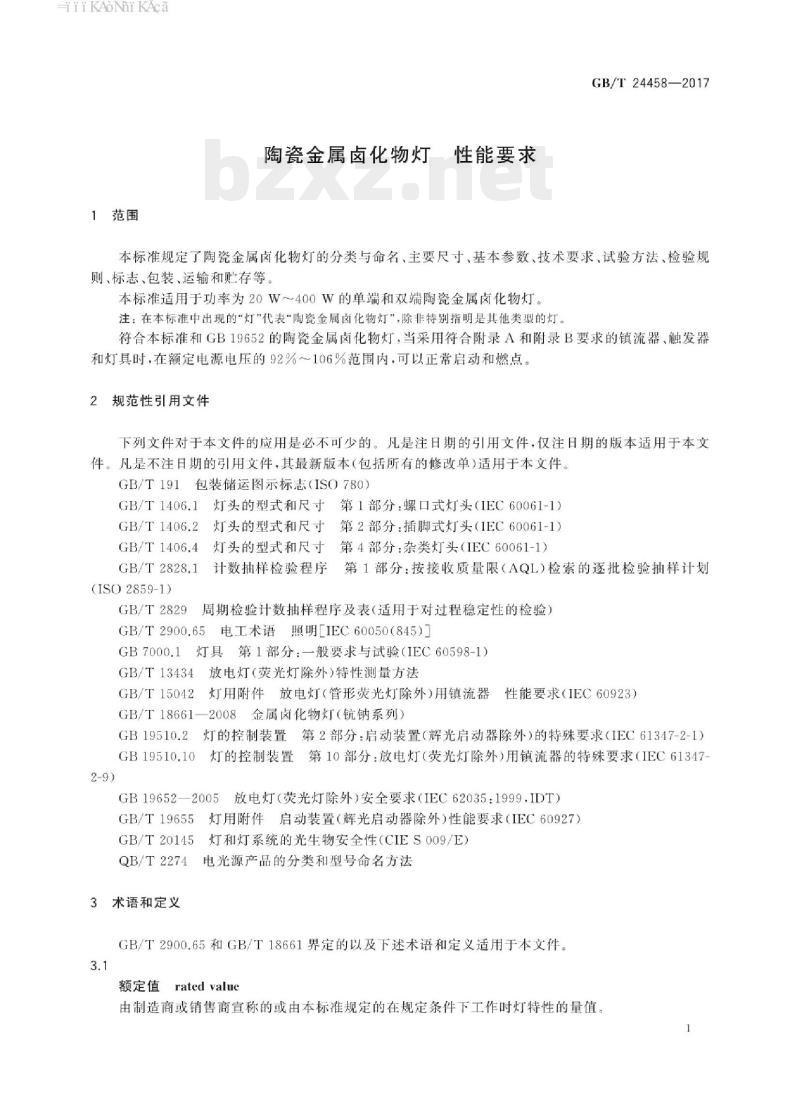

1范围
陶瓷金属卤化物灯性能要求
GB/T24458—2017
本标准规定了陶瓷金属卤化物灯的分类与命名、主要尺寸、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。本标准适用于功率为20W～400W的单端和双端陶瓷金属卤化物灯。注：在本标准中出现的灯”代表“陶瓷金属卤化物灯”，除非特别指明是其他类型的灯。符合本标准和GB19652的陶瓷金属卤化物灯，当采用符合附录A和附录B要求的镇流器、触发器和灯具时，在额定电源电压的92%～106%范围内，可以正常启动和燃点。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件GB/T191包装储运图示标志（ISO780）灯头的型式和尺寸第1部分：螺口式灯头（IEC60061-1)GB/T1406.1
2灯头的型式和尺寸第2部分：插脚式灯头（IEC60061-1）GB/T 1406.2
GB/T 1406.4
GB/T 2828.1
(ISO2859-1)
GB/T2829
灯头的型式和尺寸第4部分：杂类灯头（IEC60061-1）计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T2900.65电工术语照明［IEC60050（845）GB7000.1
灯具第1部分：一般股要求与试验（1EC60598-1）GB/T13434
放电灯(荧光灯除外)特性测量方法灯用附件放电灯（管形荧光灯除外）用镇流器性能要求（IEC60923）GB/T15042
GB/T18661—2008金属卤化物灯（钠系列）GB19510.2灯的控制装置第2部分：启动装置（辉光启动器除外）的特殊要求（IEC61347-2-1）GB19510.10
灯的控制装置第10部分：放电灯（荧光灯除外）用镇流器的特殊要求（IEC61347GB19652—2005
放电灯（荧光灯除外）安全要求（IEC62035：1999，IDT）GB/T19655
灯用附件启动装置（辉光启动器除外）性能要求（1IEC60927）灯和灯系统的光生物安全性（CIES009/E）GB/T20145
QB/T2274电光源产品的分类和型号命名方法3术语和定义
GB/T2900.65和GB/T18661界定的以及下述术语和定义适用于本文件，3.1
额定值rated value
由制造商或销售商宣称的或由本标准规定的在规定条件下工作时灯特性的量值。1
iiiKAoNhikAca
GB/T24458—2017
初始值initial readings
灯老炼前的启动特性，老炼100h后所测得的光电特性值3.3
陶瓷金属卤化物灯ceramicmetal halidelamp电弧管管体是由陶瓷材料制成的金属卤化物灯3.4
warm-upcurrent
温升电流
在启动阶段后，较高的灯电流，原因是此时灯端电压低。此电流的上限是灯额定电流的两倍，下限是对应于最高充许灯电压对应的电流3.5
温升时间
run-up time
在额定电压下经老炼100h后的灯在通电后达到稳定时光通量的90%所充许的最大时间，注：温升时间也可依据GB/T18661定义为在额定电压下经老炼100h后的灯在通电后，端电压应达到灯规定最小工作电压的某一百分比数所需要的最大时间。4分类与命名
灯的分类分别按灯头的数量，色温和玻壳形式分类如下！a）按灯头的数量分为单端（单灯头）和双端（双灯头）；按色温分为2800K.3000K和4200K：b)
c）按玻壳形式分为ED型、T型和反射型等。2规格系列
按功率分为20W、35W、45W、60W、70W、90W、140W、150W、210W、250W、315W和400W。
4.3型号
4.3.1一般要求
灯的型号应符合QB/T2274的规定。4.3.2型号表示规则
灯的型号由四部分组成：第一部分表示灯的代号（JLT代表陶瓷金属卤化物灯），第二部分表示灯的额定功率，第三部分表示玻壳型号，第四部分为补充部分，可表示灯的颜色特征，采用显色指数代码（一般显色指数不低于80的代码为8”，高显色指数代码为“9”）和色调代码（色温值的前二位）的组合表示，如830代表显色指数为80、色温3000K；也可采用灯头型号（如G12、E27、R7s等）和/或其他信息，各制造商可自行选择和取舍，如果上述两种或者多种内容同时出现，中间用符号隔开。2
-iiKAoNniKAca
4.3.3型号示例
示例1：
JLT O O·O
灯信息的补充部分
玻壳型号
灯的额定功率（W）
GB/T24458—2017
灯的代号（JLT代表陶瓷金属卤化物灯）功率为150WED54型玻壳，E27灯头的单端陶瓷金属卤化物灯的型号表示为：JLT150ED54·E27示例2：
功率为35W反射型显色指数为80、色温为3000K的单端陶瓷金属卤化物灯的型号表示为：JLT35PAR30·830示例3：
功率为70WT型玻壳的双端陶瓷金属卤化物灯的型号表示为：JLT70T·R7s5要求
安全要求
灯应符合GB19652的安全要求。
外形尺寸
灯的外形尺寸应符合相关灯外形尺寸图和相应规格灯的参数表中规定的要求。5.3外观质量
5.3.1灯的玻壳应无影响使用的缺陷，5.3.2螺口灯的引出线与灯头焊接应牢固光滑，焊点不应明显破坏灯头的防锈层，且不应妨碍灯旋人相应型号的符合标准的灯座内。5.3.3灯头与电弧管应处在同一轴线上，电弧管轴线与灯头轴线的最大偏差（同轴度）应符合灯的参数表要求。
5.3.4灯应具有完好的结构，不应有影响正常使用的装配上的缺陷，5.4启动和温升特性
5.4.1灯应在相关灯参数表规定的温升时间内达到光通量90%并维持燃点。5.4.2灯在A.1.3规定的最小温升电流下，在相关灯参数表规定的温升时间内，灯的电压应达到灯规定最小工作电压的百分比数
5.4.3灯的温升电流值应在表A.2给出的最小值和最大值之间。注：关于温升特性，制造商可选择光通量上升（5.4.1）和端电压上升（5.4.2）两种方法之一，并比较和验证两种方法的等效性。
5.5电气特性
灯燃点100h后的端电压应符合相应灯的参数表的要求。3
HiiKAoNni KAca
GB/T24458—2017
5.6光特性
灯的初始光效额定值应符合相应灯的参数表的要求，极限值为额定值的90%；涂粉灯的初始光效为透明玻壳灯的90%，防爆型灯的初始光效为透明玻壳灯的92%。灯的初始光通量可由制造商标称，但实测值应不低于标称值的90%。5.7颜色特性
5.7.1色品坐标
对于标称相关色温为2800K，3000K和4200K的灯，建议采用表1规定的标准颜色色品坐标目标值，但制造商也可以生产色品坐标与表1不同的灯。制造商也可根据用户的要求制造非标准颜色的灯。无论何种情形，制造商应同时给出目标颜色相关色温值和该颜色色品坐标的目标值。色度坐标2和的初始读数距离目标值应在7SDCM（色品配标准偏差）之内。表1目标颜色标准色品坐标
5.7.2显色指数
灯的一般显色指数R。初始值不应比灯参数表中的额定值低三个数值。5.8灯的寿命特性
5.8.1灯的平均寿命应符合相应参数表的规定。5.8.2灯的2000h光通维持率应不低于相应参数表中规定值。5.8.3灯的色度坐标和y在2000h的读数距离目标值应在10SDCM之内。6试验方法
6.1除另有规定的外，所有试验都应在规定的正常大气条件下进行，即：温度25℃土5℃、相对湿度小于65%，无对流风的环境。试验时，若无特殊说明，灯应按规定燃点，其中ED型、反射型以及T型灯头为G12G8.5、PGZ18和PGZX18的单端灯均为垂直燃点，灯头在上；T型螺口灯头的单端灯以及双端灯应为水平燃点。
6.2灯的标志（8.1），按照GB19652—2005中4.2.1的方法进行检查6.3灯的外形尺寸（5.2)用通用量具进行测量。6.4灯的玻壳质量（5.3.1）和引出线与灯头焊接质量（5.3.2)用目视法检验，同轴度（5.3.3）用专用仪器或实样对比法检验，装配质量（5.3.4）用目测法和专用装置进行检验6.5灯的光通量上升温升时间（5.4.1）、端电压上升时间（5.4.2）和温升电流（5.4.3）的试验方法按照iiiKANiKAca
GB/T13434的规定进行
GB/T24458—2017
6.6灯的端电压（5.5）、初始光效/初始光通量（5.6）、色品坐标和显色指数（5.7)应按GB/T13434的规定进行测量。初始光效通过计算得出。对于双端陶瓷金属卤化物灯的光电特性测试，应按照附录C进行。
对于声称只能采用低频方波电子镇流器的灯，测试时应采用符合灯参数表中设计参数要求的低频方波基准镇流器。
6.7灯的平均寿命、光通维持率和色偏差试验（5.8)在额定电压下进行，采用工作镇流器（见附录A）和50Hz交流电源，其电压波动应不大于士2%。寿命试验中，灯应按规定燃点。燃点时，电源每昼夜应关闭两次，每次不少手1h。电源关闭的时间不计人燃点寿命内。在光通维持率试验中，因偶然机械损坏和错误燃点损坏的灯应不计算在试验结果内。试验进行到规定时间时再测量光通量和色坐标值，并计算光通维持率和色偏差。
7检验规则
7.1出厂检验
出厂检验的灯是从合格的提交批中均勾抽取，检验按GB/T2828.1的规定进行，其检验项目，检查水平及合格质量水平应符合表2的规定。表2
玻壳质量
试验项目
引出线与灯头的焊接牢固度
装配质量
灯主要尺寸
同轴度
端电压
初始光效/初始光通量
色坐标/显色指数
温升时间/端电压上升时间
温升电流
出厂检验的项目及合格判定条件技术要求
试验方法
检查水平
单项要求
全部项要求
7.1.2若出厂检验不合格，则该批产品应由生产者隔离后进行100%的检验。剔除不合格品后可再次提交验收。若再次提交批经检验后仍不合格，则应停止交收，此时，应分析原因，提出改进措施和处理该批产品的办法。
型式检验
型式检验周期应为每年一次。当灯的结构，工艺过程或材料的变更可能影响到灯的性能，或当5
iiKAoNiKAca
GB/T24458—2017
灯生产中断了三个月以上而又恢复生产时，都要进行型式检验。7.2.2型式检验的产品应按GB/T2829的要求，从出厂检验合格的灯中均匀的抽取。型式检验前，所有样本单位应按出厂检验项进行100%检查。若发现不合格品，则以合格品换取，同时应分析原因，记人型式检验报告中，但不作为型式检验结果的鉴定依据。7.2.3型式检验的项目及判别水平应符合表3的规定。表3型式检验的项目与判别水平
检验项目
2000h光通维持率
2000h色度偏差
平均寿命
抽样方案
按GB/T2829
次抽样方案
判定数值
每个规格不少于3个，按照定义判别。R
7.2.4型式检验若不合格，则认为该批灯不合格，此时应分析原因，提出处理办法和采取有效措施后，方可恢复生产与验收。
3标志、包装、运输和贮存
8.1标志
在每个灯上应有下列清晰和牢固的标志。来源标志，可以是商标、生产者标志或销售商的名称等：a
灯的型号或功率及灯的有关光电色特性：c）
制造日期（年，季或月）
8.2包装
灯的包装应牢固并具有良好的耐振性能。每只包装盒应附有产品说明书和合格证或合格印章。每个包装盒表面应注明：
生产者商标及名称，地址：
灯的名称和型号；
灯头型号：
d）产品标准号。
8.2.3在外包装箱上.除应符合8.2.1的规定外，还应注明：a)
灯数量：
b）包装日期：
符合GB/T191规定的包装储运图示标志。c)
8.3运输
灯运输时，应防止挤压、雨雪淋湿和强烈的振动8.4贮存
灯应贮存在相对湿度不超过85%的干燥通风且没有腐蚀性气体的室内。6
灯外形尺寸图
灯外形尺寸图清单
见表4。
图表编号
GB/T24458—0010
GB/T24458
GB/T24458
—0035
GB/T24458
GB/T24458
GB/T24458
GB/T24458
GB/T24458
GB/T24458—0110
灯外形尺寸图
灯外形尺寸图清单
反射型单端
反射型单端
GB/T24458—2017
灯头等信息
E27/E40.T型
E27/E40,ED型
PGZ18/PGZX18
R7s/RX7s
GB/T24458—2017
基准面是灯头下缘
直径：
单端陶瓷金属卤化物灯尺寸定位图灯头：E27/E40，T型
灯总长（灯顶部对基准面的距离）：光中心高度：
电弧长度。
灯头见GB/T1406.1-7004-21和GB/T1406.1-7004-24。GB/T24458-0010-1
第1页
