【GB国家标准】 隧道照明用LED灯具性能要求

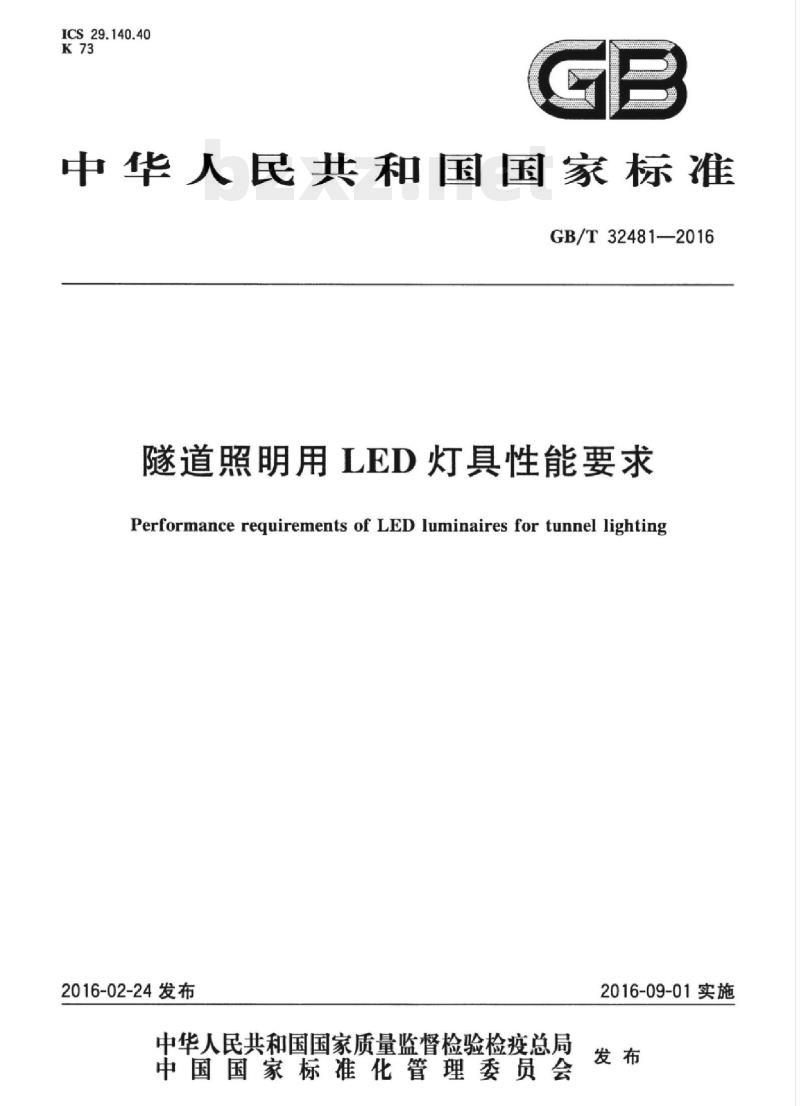

ICS29.140.40
中华人民共和国国家标准
GB/T32481-—2016
隧道照明用LED灯具性能要求
Performance requirements of LED luminaires for tunnel lighting2016-02-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2016-09-01实施

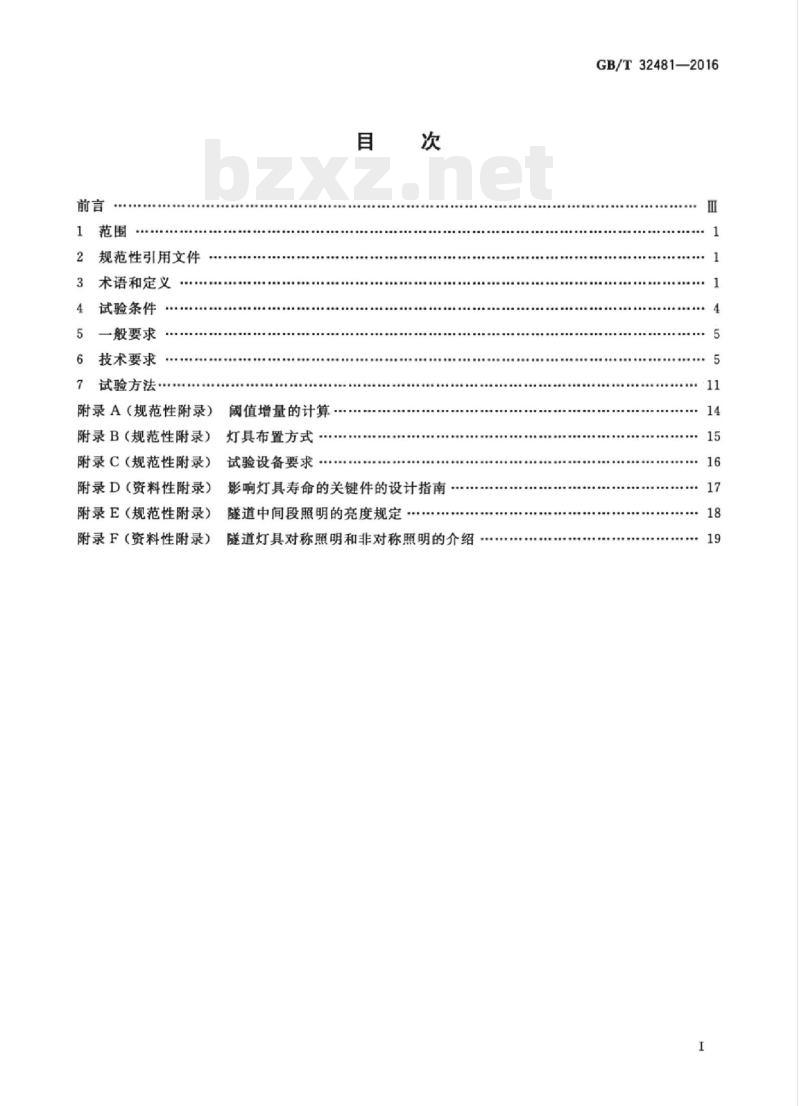

2规范性引用文件
术语和定义
试验条件
一般要求
技术要求
试验方法
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（资料性附录）
附录E（规范性附录）
附录F（资料性附录）
阈值增量的计算
灯具布置方式
试验设备要求
影响灯具寿命的关键件的设计指南隧道中间段照明的亮度规定
隧道灯具对称照明和非对称照明的介绍GB/T32481—2016
Hii KAoNhi KAca
HiiKAoNiKAca

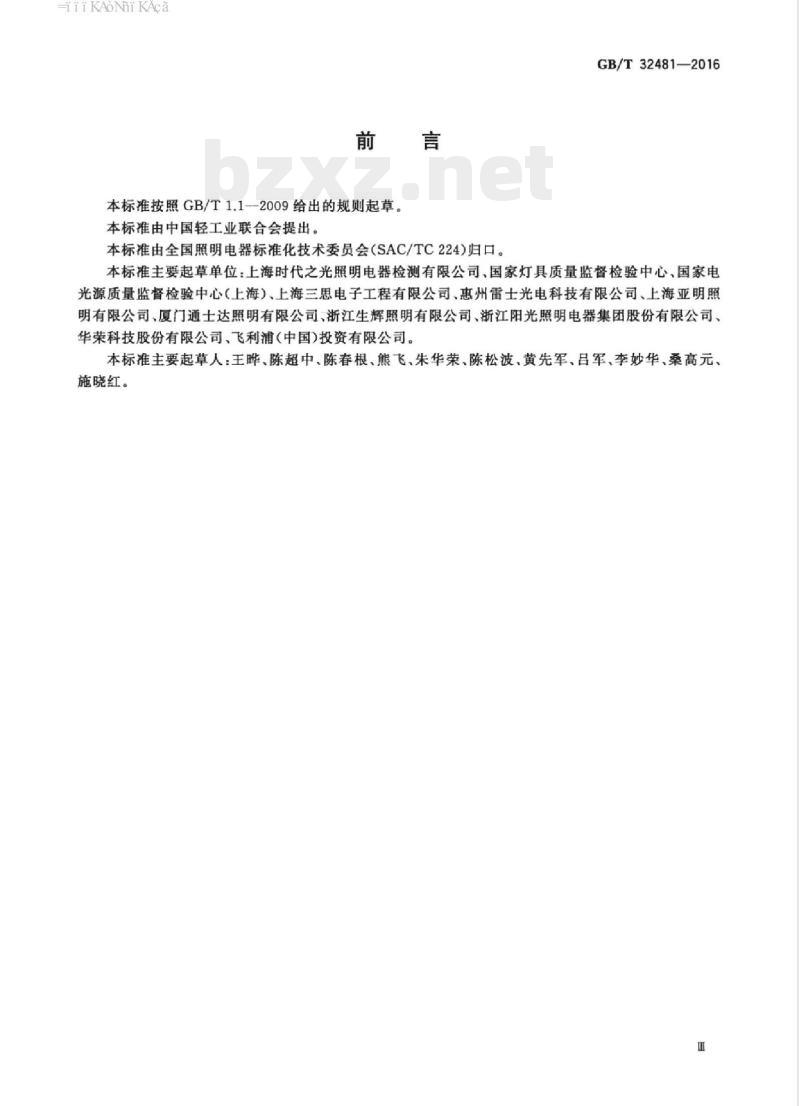

本标准按照GB/T1.1-2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会（SAC/TC224）归口。GB/T32481—2016
本标准主要起草单位：上海时代之光照明电器检测有限公司、国家灯具质量监督检验中心，国家电光源质量监督检验中心（上海），上海三思电子工程有限公司惠州雷土光电科技有限公司上海亚明照明有限公司、厦门通士达照明有限公司、浙江生辉照明有限公司、浙江阳光照明电器集团股份有限公司、华荣科技股份有限公司、飞利浦（中国)投资有限公司。本标准主要起草人：王晔、陈超中、陈春根、熊飞、朱华荣、陈松波、黄先军、吕军，李妙华、桑高元、施晓红。
Hii KAoNhi KAca
HiiKAoNhiKAca
1范围
隧道照明用LED灯具性能要求
GB/T32481—2016
本标准规定了使用电源电压不超过1O00V，以LED为光源的隧道照明灯具（以下简称灯具）的性能要求。
本标准适用于为城市隧道和山地隧道的机动车道提供照明的灯具。本标准不适用于为隧道机动车道提供应急照明的灯具。灯具包括下述类型
A型一使用表明其符合IEC62717：2014的LED模块的灯具；B型一使用未表明其符合IEC62717:2014的LED模块的灯具；C型一灯具使用LED灯，并被IEC62722-1覆盖。本标准不涉及产生彩色光的LED灯具，也不涉及使用OLED(有机LED)的灯具。本标准中的试验均为型式试验。对于符合本标准的LED灯具，可以预期其在92%106%额定电源电压，以及在制造商声称的环境温度下正常地启动和工作。2
规范性引用文件
下列文件对手本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB7000.1一2015灯具第1部分：一般要求与试验GB7000.203一2013灯具第2-3部分：特殊要求道路与街路照明灯具GB/T9468一2008灯具分布光度测量的一般要求GB/T10682-2010双端荧光灯性能要求GB17625.1电磁兼容限值谐波电流发射限值（设备每相输人电流≤16A）GB/T17743电气照明和类似设备的无线电骚扰特性的限值和测量方法GB/T18595一般照明用设备电磁兼容抗扰度要求GB/T24827—2015道路与街路照明灯具性能要求GB/T31897.1一2015灯具性能第1部分：一般要求GB/T31897.201一2016灯具性能第2-1部分：LED灯具特殊要求GB/T33721—2017LED灯具可靠性试验方法JTG/TD70/2-01一2014公路隧道照明设计细则IEC62717：2014普通照明用LED模块性能要求（LEDmodulesforgenerallightingPerformance requirements)
3术语和定义
JTG/TD70/2-012014GB/T31897.12015和GB/T31897.201一2016界定的以及下列术语和定义适用于本文件。
HiKAoNhiKAca
GB/T32481-2016
隧道照明灯具roadtunnels lightingluminaire直接安装到或通过支架安装到隧道墙面或顶棚为行驶车辆提供照明的灯具。3.2
interior zone lighting
中间段照明
隧道照明系统的组成部分，为隧道的中间段提供照明，保持路面稳定的亮度水平。注：隧道照明系统包括人口段照明、过渡段照明，中间段照明，出口段照明，洞外引道照明、洞口接近段减光设施，应急照明。
适用亮度（中间段照明）applyingluminance（interiorzonelighting）根据设计的行车速度和双/单向交通量（中间段）确定、由制造商声称的道路表面亮度水平。注：本标准的适用亮度仅针对中间段照明。3.4
路面平均亮度
average road surface luminance路面上预先设定的点上测得的或计算得到的各点亮度的算术平均值。3.5
路面平均亮度维持值maintainedaverageluminanceof road surface在计人光源计划更换时光通量的衰减以及灯具因污染、老化造成效率下降等因素（即维护系数)后设计计算时所采用的平均亮度值。3.6
路面亮度纵向均匀度
longitudinal uniformity of road surface luminance路面上车行道中心线上最小亮度与最大亮度的比值。3.7
路面亮度总均匀度
overall uniformity of road luminance路面上最小亮度与平均亮度的比值。3.8
阐值增量
threshold increment,Tl
失能眩光的度量。表示当存在眩光源时，为了达到同样看清物体的目的，所需要增加的物体及其背景亮度之间对比度的百分比。
灯具安装条件luminaireinstallationcondition道路宽度、车道数、道路表面材料、灯具布置方式、灯具安装高度、灯具安装间距、灯具仰角和路肩边界至灯下点距离。
道路宽度
width of the carriageway
道路上供车辆行驶的路面面层的宽度。一般指行车道的宽度。3.11
灯具安装高度
mounting height of a luminaire灯具的光中心至路面的垂直距离。2
HiiKAoNiKAca
luminairemountingspacing
灯具的安装间距
沿道路的中心线测得的相邻两个灯具之间的距离。3.13
luminaire arrangementtype
灯具布置方式
GB/T32481—2016
灯具布置方式可分为单侧布置、双侧交错布置、双侧对称布置、中心对称布置和双侧中心布置等基本方式（见附录B）。另外，可根据需要自定义布置方式。3.14
仰角angleof tilt
灯具安装完成后，灯具出光口面与水平面的夹角（见图1），包括沿道路横向的仰角（见图1a）和沿道路纵向的仰角（见图1b）。
道路横向
a）沿道路横向的仰角
道路纵向
b）沿道路纵向的仰角
图1灯具仰角的图例
路肩边界至灯下点距离
spacing betweentheborderof road shoulderandnadir灯具的出光口面中心至邻近一侧路肩边界的水平距离，即灯具伸出或缩进路肩边界的水平距离，见图2。
出光口面中心
路肩边界免费标准bzxz.net
图2路肩边界至灯下点距离的示意图注：路肩指位于行车道外缘至路基边缘，具有一定宽度的带状结构部分（包括硬路肩与土路肩）。为保持行车道的功能和临时停车使用，并作为路面的横向支承。3
HiKAoNhiKAca
GB/T32481—2016
照明功率密度lightingpowerdensity；LPD单位路面面积上的照明安装功率（包含LED模块及其驱动电源和控制部件的功耗）。符号为LPD,单位为瓦特每平方米（W/m\）。3.17
额定寿命
rated life
标准测试条件下灯具保持正常燃点，在燃点过程中光通维持率衰减到70%时的累积燃点时间，该值由产品制造商或责任销售商声称。3.18
型式试验
type test
对样品的一个试验或一系列试验，其目的是检验某一给定产品的设计与有关标准的符合性。4试验条件
4.1一般试验条件
GB/T31897.201一2016附录A给出了灯具光电特性的试验条件。所有试验都在“n”个相同型号灯具上进行。数字“n”应是表4中的最少产品数。进行耐久性试验的灯具不应用于其他试验。
除了6.13耐久性试验规定的4个单独试验分别需要一个样本以外，每个灯具样本应通过所有其他相关的试验。为了缩短测试时间，制造商或责任销售商可以另外提交与主检灯具材料相同、设计相同的灯具或灯具部件，前提是这些试验均在一个同样的灯具上进行的结果是相同的。带有调光或调色温控制的灯具应调节到最大输出进行除6.2和6.7以外所有试验。注：本标准的要求是对委托型式试验样品的试验，样品型式试验合格并不保证制造商的产品合格。保证生产产品符合本标准是制造商的责任，除了型式试验外，还应包括制造商对产品质量的控制，生产能力的保证等。试验设备要求见附录C。
4.2使用表明其符合IEC62717：2014LED模组的灯具（A型）应用GB/T31897.201一2016中6.2的规定，并按其规定测量LED模块上t点的温度。4.3使用未表明其符合IEC62717：2014LED模组的灯具（B型）应用GB/T31897.201-—2016中6.3的规定。4.4试验项目
试验项目见表1。
表1要求的试验项目
本标准条款
LED模块性能温度
节能评价
输人功率
A型灯具b
B型灯具
本标准条款
待机功耗
光通量
光强分布”
灯具发光效能
灯具外壳防护等级
工作环境温度
光通维持率
相关色温、色品坐标d
一般显色指数
温度循环试验
开关试验
加速工作寿命试验
振动试验
表1（续）
要求试验的项目用“×”表示，不要求试验的项目用“一”表示。A型灯具\
GB/T32481—2016
B型灯具
LED制造商提供符合IEC62717:2014的数据时，灯具可根据A型灯具这一列进行试验。A型LED灯具的检测要求取决于IEC627172014的要求。目的并非对一个符合其自身标准的产品重新进行测试。然而当不同的LED模组组合在一个灯具内、或者二次光学材料加人了灯具时，可能要求测量某些参数，例如有颜色混合时，需要测量灯具最终的R。和CCT。LED模块提供光强分布数据，而且灯具没有额外的光学设计，灯具不改变LED模块的光分布时，该试验可以免除。d6.12.1和6.12.2的数值与光源有关。一般要求
灯具应符合GB/T31897.1一2015中第4章的要求以及下述5.1～5.5的要求5.1灯具应能在声称的条件下正常工作。5.2灯具的安全应符合GB7000.203一2013标准的规定。灯具的电磁兼容应符合GB/T17743.GB17625.1和GB/T18595的规定。5.3
与灯具一起提供的光源和部件的安全和性能应符合其适用的国家标准或IEC标准的要求。5.5满足本标准的要求是规定的样本数均满足所有要求。6
技术要求
6.1标记
灯具上的标记
应标记下列电参数：
GB/T32481—2016
额定电源电压；
一额定输入功率；
额定待机功率。
6.1.1.2应标记下列光度参数：
灯具的额定光通量；
灯具发光效能。
3LED模块位置可以调节的灯具，应在调节装置附近明确标出调节位置。6.1.1.4对于仲角可以调节的灯具，应在调节装置上标明调节角度。6.1.1.5沿道路纵向配光不对称的灯具，外壳上应标明灯具沿车辆行驶方向安装的标记和文字说明。6.1.2产品信息
在产品的样本手册或说明书上至少应包括6.1.2.1～6.1.2.11规定的内容。6.1.2.1GB/T31897.201—2016第4章表1中规定的编号b和f~1的信息，包括：一光度代码；
光通维持率代码；
初始和维持的额定色品坐标值；额定相关色温（CCTK)；
额定一般显色指数（R.）；
与灯具性能相关的额定环境温度（t。）；额定灯具发光效能（lm/W）；
老炼时间，如果不是0h。
6.1.2.2适用的控制装置型号规格及其相应制造商。6.1.2.3适用LED模块型号规格及其相应制造商。6.1.2.4LED模块可更换的灯具，应说明更换的方法。如果采用了螺栓固定，应在说明书内标明紧固扭矩，并给出LED模块的更换需专业人员进行”的提示语。6.1.2.5适宜时，应提供智能调光控制方式。6.1.2.6适宜的调光范围，如果调光范围超过30%100%。6.1.2.7
中间段照明使用的适用亮度及其对应的全功率的功率输出比。声称的适用亮度应符合附录E的规定。
注：灯具可以声称一个或一个以上中间段照明适用亮度。6.1.2.8中间段照明使用的适用亮度对应的灯具安装条件，亮度均匀度和使用的维护系数。标记的亮度均匀度应按表2的规定。表2亮度均匀度
设计小时交通量N
辆每小时每车道[veh/（h·In)］单向交通
≥1200
3506.1.2.9应提供灯具的光分布数据。6
双向交通
≥650
180≤180
亮度总均勾度
按线性内插取值
亮度纵向均勾度
按线性内插取值
