【国家标准】 航空航天用 MJ 螺纹十二角花键自锁螺母

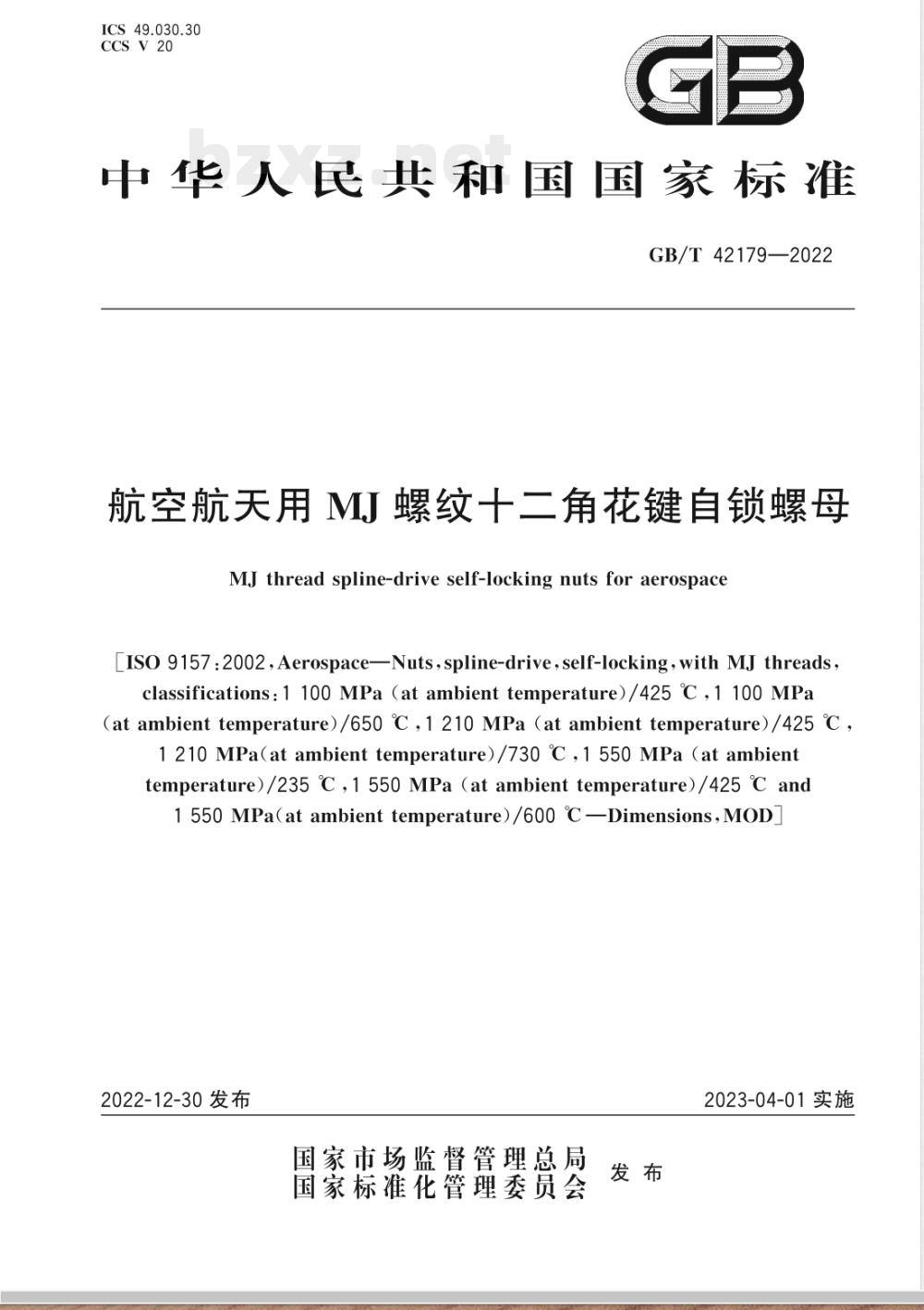

ICS 49.030.30
CCS V 20
中华人民共和国国家标准
GB/T42179—2022
航空航天用MI螺纹十二角花键自锁螺母MJ thread spline-drive self-locking nuts for aerospace[ISO 9157 :2002,Aerospace—Nuts, spline-drive, self-locking, with MJ threads,classifications:1 100 MPa (at ambient temperature)/425 C ,1 100 MPa(at ambient temperature)/650 ℃ ,1 210 MPa (at ambient temperature)/425 ℃ 1 210 MPa(at ambient temperature)/730 ℃ ,1 550 MPa (at ambienttemperature)/235 ℃ ,1 550 MPa (at ambient temperature)/425 ℃ and1 550 MPa(at ambient temperature)/600 ℃-Dimensions,MODJ2022-12-30发布
国家市场监督管理总局
国家标准化管理委员会
2023-04-01实施
GB/T42179—2022

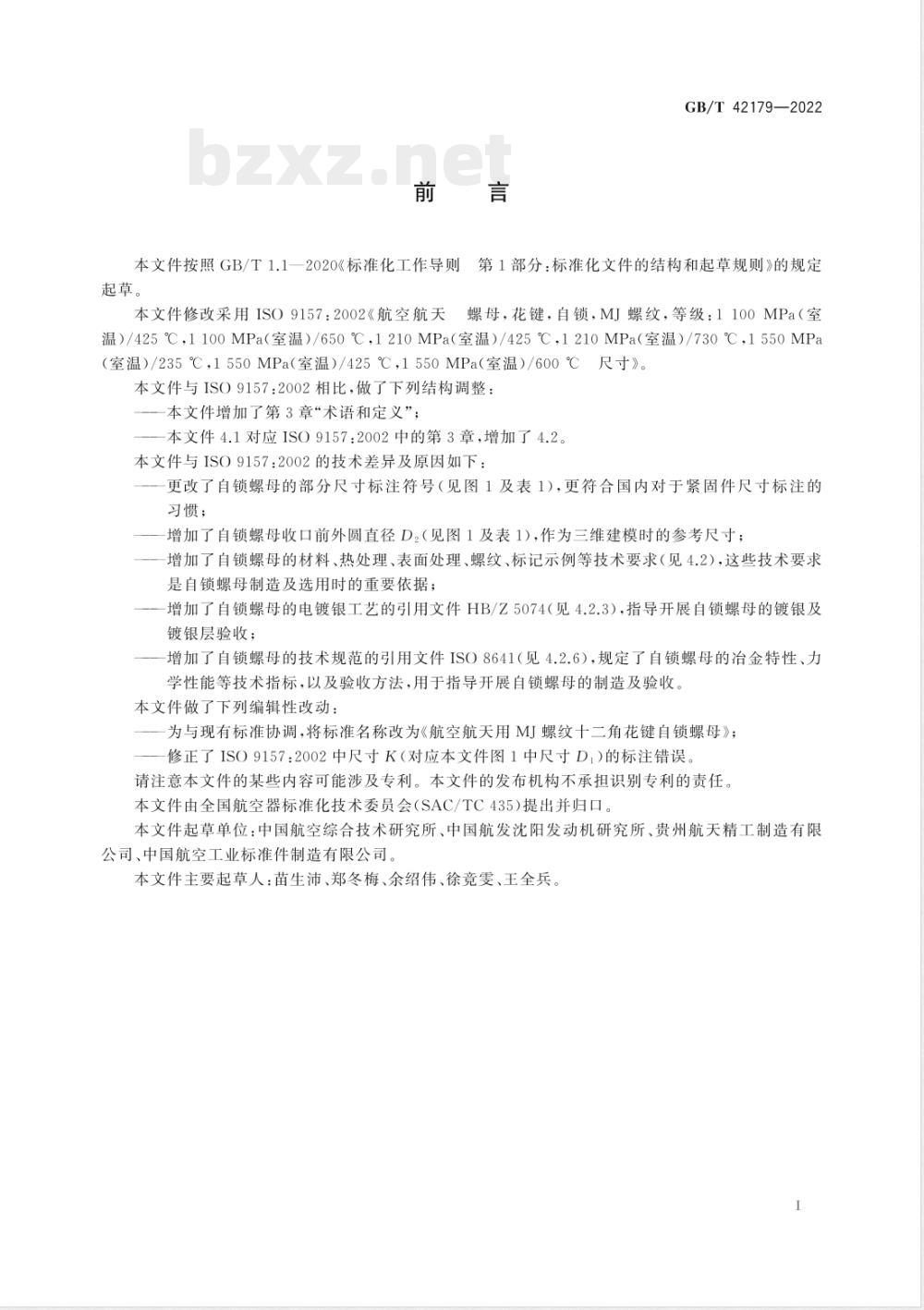

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。此内容来自标准下载网
本文件修改采用ISO9157：2002《航空航天螺母，花键，自锁，MJ螺纹，等级：1100MPa（室温）/425℃，1100MPa室温）/650℃，1210MPa（室温）/425℃，1210MPa（室温）/730℃，1550MPa（室温）/235℃，1550MPa（室温）/425℃，1550MPa（室温）/600℃尺寸》。本文件与ISO9157：2002相比，做了下列结构调整：本文件增加了第3章“术语和定义”；本文件4.1对应ISO9157：2002中的第3章，增加了4.2。本文件与ISO9157：2002的技术差异及原因如下：更改了自锁螺母的部分尺寸标注符号（见图1及表1），更符合国内对于紧固件尺寸标注的习惯；
一增加了自锁螺母收口前外圆直径D（见图1及表1），作为三维建模时的参考尺寸：一增加了自锁螺母的材料、热处理、表面处理、螺纹、标记示例等技术要求（见4.2），这些技术要求是自锁螺母制造及选用时的重要依据；增加了自锁螺母的电镀银工艺的引用文件HB/Z5074（见4.2.3），指导开展自锁螺母的镀银及镀银层验收：
一增加了自锁螺母的技术规范的引用文件ISO8641（见4.2.6），规定了自锁螺母的冶金特性、力学性能等技术指标，以及验收方法，用于指导开展自锁螺母的制造及验收。本文件做了下列编辑性改动：
为与现有标准协调，将标准名称改为《航空航天用MJ螺纹十二角花键自锁螺母》；修正了ISO9157：2002中尺寸K（对应本文件图1中尺寸D,）的标注错误。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国航空器标准化技术委员会（SAC/TC435)提出并归口。本文件起草单位：中国航空综合技术研究所、中国航发沈阳发动机研究所、贵州航天精工制造有限公司、中国航空工业标准件制造有限公司。本文件主要起草人：苗生沛、郑冬梅、余绍伟、徐竞雯、王全兵。I

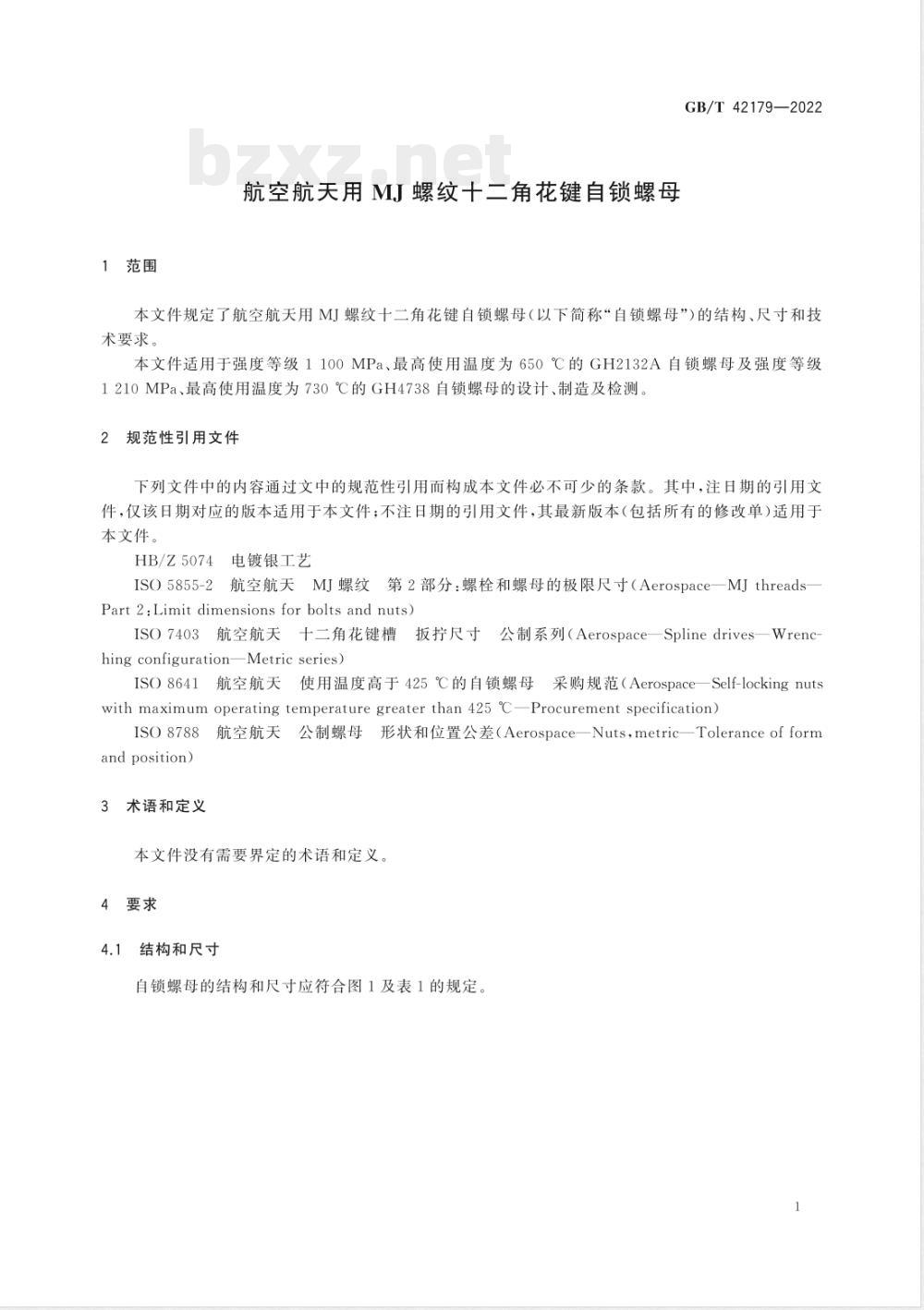

1范围
航空航天用MI螺纹十二角花键自锁螺母GB/T42179—2022
本文件规定了航空航天用MJI螺纹十二角花键自锁螺母（以下简称“自锁螺母”）的结构、尺寸和技术要求。
本文件适用于强度等级1100MPa、最高使用温度为650℃的GH2132A自锁螺母及强度等级1210MPa、最高使用温度为730℃的GH4738自锁螺母的设计、制造及检测。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
HB/Z5074电镀银工艺
ISO5855-2航空航天MJ螺纹第2部分：螺栓和螺母的极限尺寸（Aerospace一MJthreadsPart 2:Limit dimensions for bolts and nuts)ISO7403航空航天十二角花键槽扳拧尺寸公制系列（Aerospace—Splinedrives—Wrenching configuration—Metric series)ISO8641航空航天使用温度高于425℃的自锁螺母采购规范（Aerospace一Self-lockingnutswith maximum operating temperature greater than 425 C—Procurement specification)ISO8788航空航天公制螺母形状和位置公差（Aerospace一Nuts，metric一Toleranceof formandposition)
3术语和定义
本文件没有需要界定的术语和定义。4要求
4.1结构和尺寸
自锁螺母的结构和尺寸应符合图1及表1的规定。1
GB/T42179—2022
收口处。
MJ4X0.7-4H6H
MJ5X0.8-4H6H
MJ6X1-4H5H
MJ7X1-4H5H
MJ8×1-4H5H
MJ10X1.25-4H5H
MJ12X1.25-4H5H
MJ14X1.5-4H5H
MJ16X1.5-4H5H
MJ18X1.5-4H5H
MJ20X1.5-4H5H
MJ22X1.5-4H5H
MJ24X2-4H5H
收口前尺寸。
按ISO7403的规定。
（参考）
单位为毫米
槽号b
4.2技术要求
4.2.1材料
自锁螺母材料为GH2132A或GH4738。4.2.2
热处理
GH2132A自锁螺母热处理强度≥1035MPa;GH4738自锁螺母热处理强度h≥1210MPa。表面处理
自锁螺母表面处理为螺纹部位镀银，按HB/Z5074的规定执行。4.2.4螺纹
螺纹应符合ISO5855-2的规定。
标记示例
GB/T 42179—2022
自锁螺母的标记示例为GB/T42179-公称直径-材料牌号，例如：公称直径为6mm的GH4738自锁螺母标记示例为GB/T42179-6-GH4738。其他
自锁螺母的形状和位置公差应符合ISO8788的规定；其余技术条件应符合ISO8641的规定。GB/T 42179-2022
码上扫一扫正版服务到
中华人民共和国
国家标准
航空航天用MJ螺纹十二角花键自锁螺母GB/T42179—2022
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：www.spc.org.cn
服务热线：400-168-0010
2022年12月第一版
书号：155066·1-71829
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
