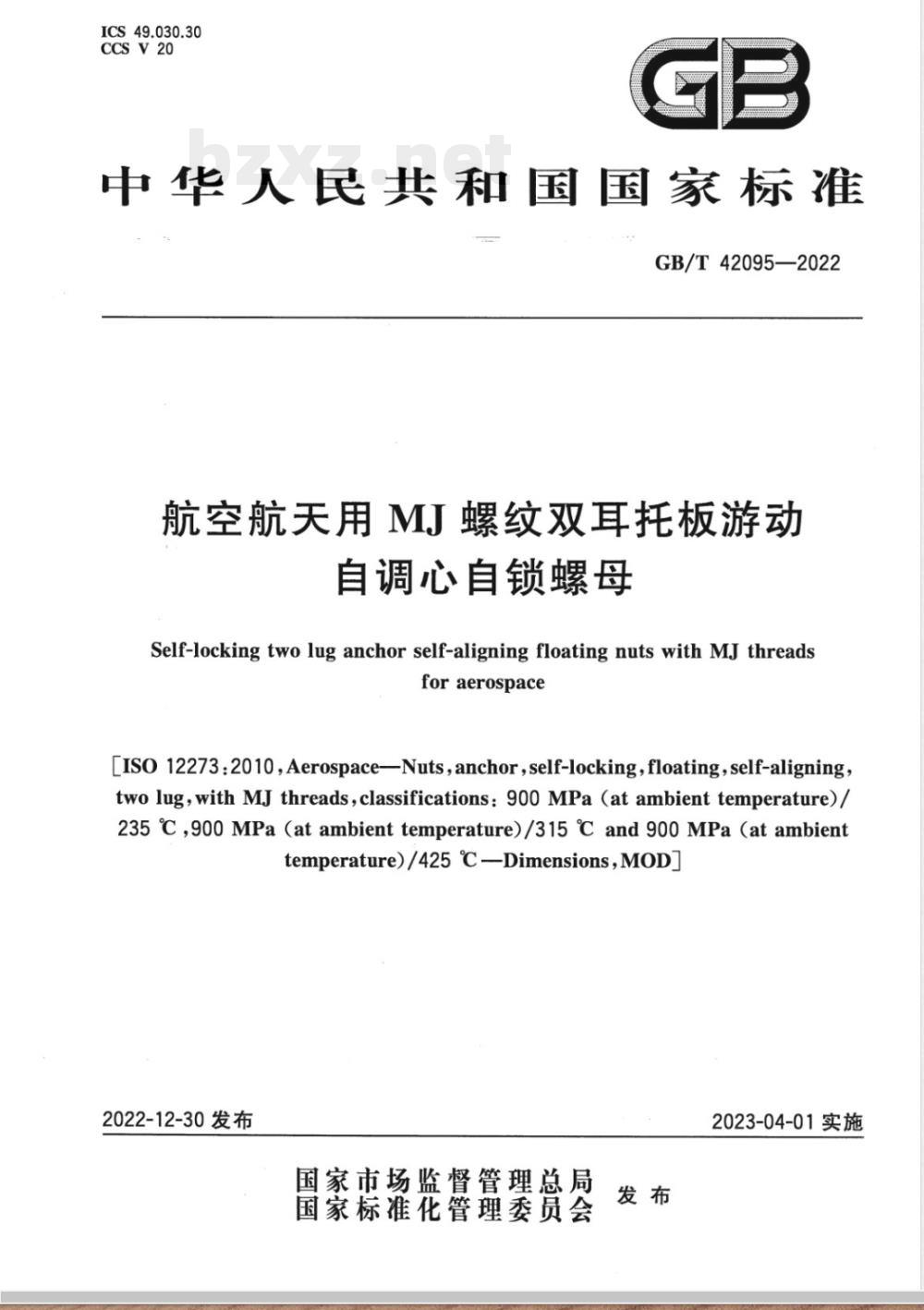

【国家标准】 航空航天用 MJ 螺纹双耳托板游动自调心自锁螺母

ICS49.030.30
CCSV20
中华人民共和国国家标准
GB/T42095—2022
航空航天用MJ螺纹双耳托板游动自调心自锁螺母
Self-locking two lug anchor self-aligning floating nuts with MJ threadsfor aerospace
[ISo12273:2010Aerospace—Nuts,anchor,self-locking,floating,self-aligningtwolug,withMJ threads,classifications:9ooMPa (atambient temperature)/235℃,900MPa(at ambient temperature)/315℃ and900MPa(at ambienttemperature)/425 ℃-Dimensions,MOD2022-12-30发布
国家市场监督管理总局
国家标准化管理委员会
2023-04-01实施
GB/T42095—2022

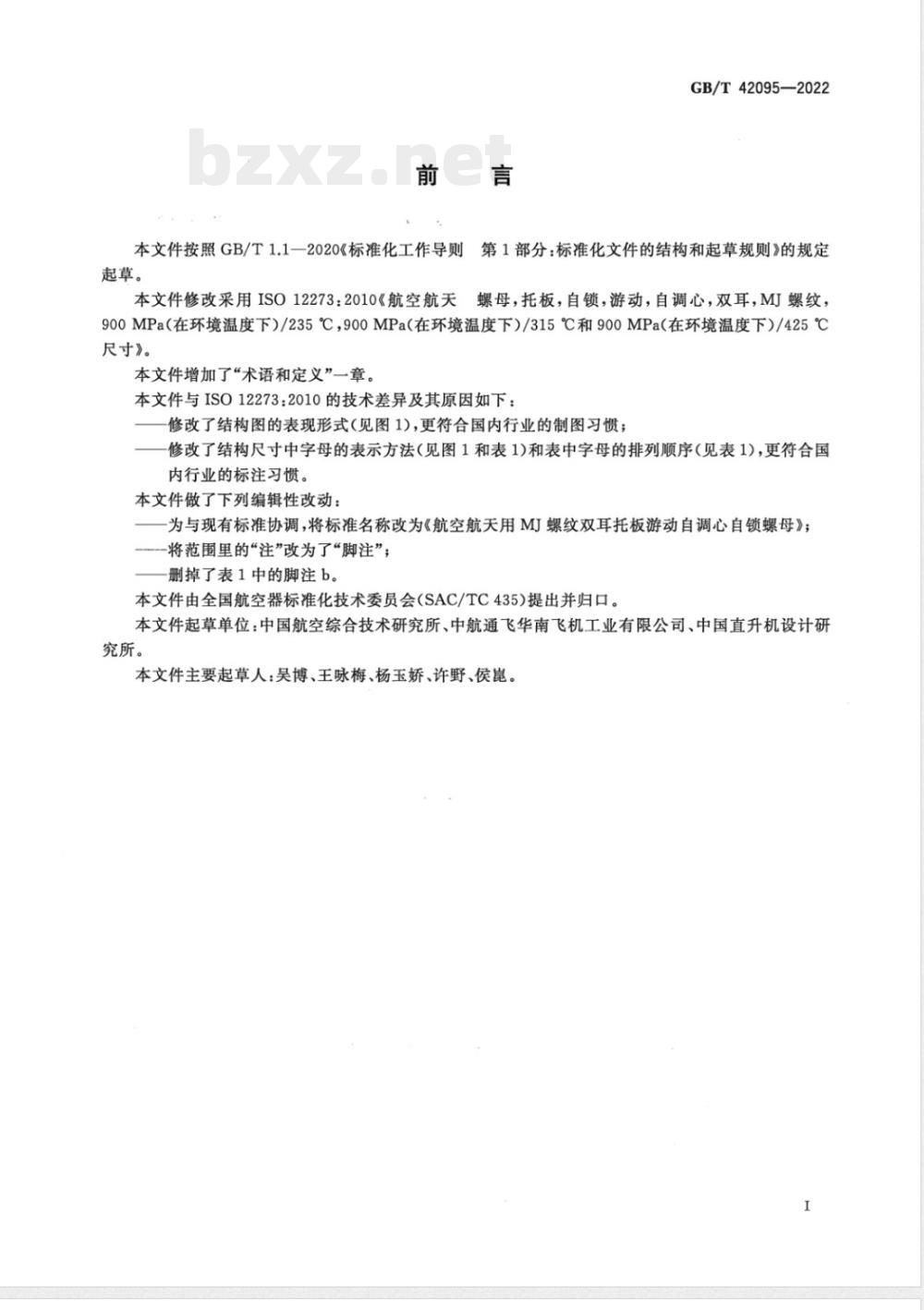

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件修改采用ISO12273：2010《航空航天螺母，托板，自锁，游动，自调心，双耳，MJ螺纹，900MPa（在环境温度下）/235℃，900MPa（在环境温度下）/315℃和900MPa（在环境温度下）/425℃尺寸》。
本文件增加了“术语和定义”一章。本文件与ISO12273：2010的技术差异及其原因如下：修改了结构图的表现形式(见图1)，更符合国内行业的制图习惯；修改了结构尺寸中字母的表示方法（见图1和表1)和表中字母的排列顺序（见表1)，更符合国内行业的标注习惯。
本文件做了下列编辑性改动：
为与现有标准协调，将标准名称改为《航空航天用MJ螺纹双耳托板游动自调心自锁螺母》；将范围里的“注”改为了“脚注”；删掉了表1中的脚注b。
本文件由全国航空器标准化技术委员会（SAC/TC435)提出并归口。本文件起草单位：中国航空综合技术研究所、中航通飞华南飞机工业有限公司、中国直升机设计研究所。
本文件主要起草人：吴博、王咏梅、杨玉娇、许野、侯昆。I

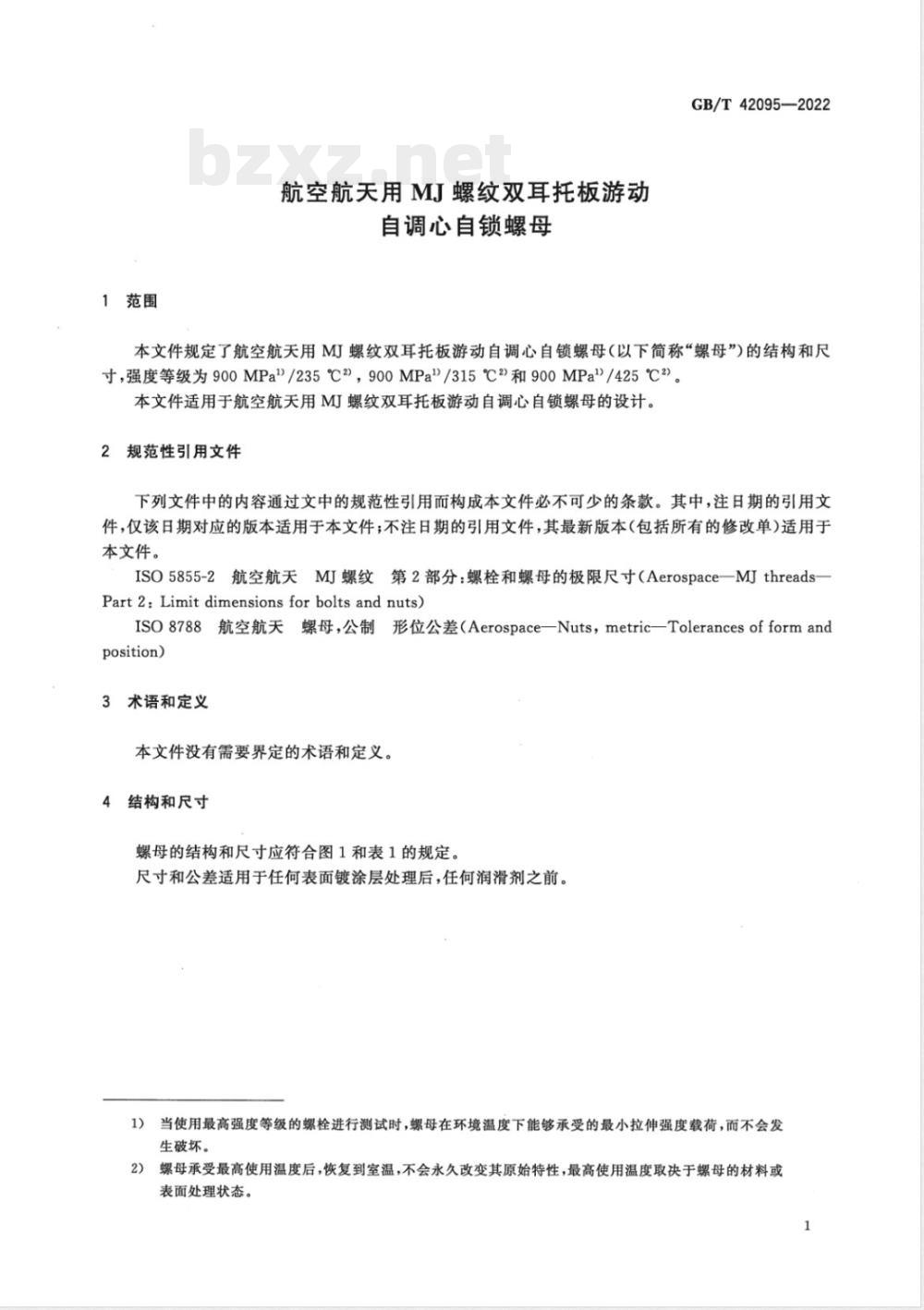

1范围
航空航天用MI螺纹双耳托板游动自调心自锁螺母
GB/T42095—2022
本文件规定了航空航天用M螺纹双耳托板游动自调心自锁螺母（以下简称“螺母”）的结构和尺寸，强度等级为900MPa/235℃2)，900MPa/315℃2)和900MPal/425℃2）。本文件适用于航空航天用MJ螺纹双耳托板游动自调心自锁螺母的设计。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO5855-2航空航天MJ螺纹第2部分：螺栓和螺母的极限尺寸（Aerospace一MJthreads—Part2:Limitdimensions forboltsand nuts)ISO8788航空航天螺母，公制形位公差（Aerospace一Nuts，metric一Tolerancesofformandposition)
3术语和定义
本文件没有需要界定的术语和定义。4结构和尺寸

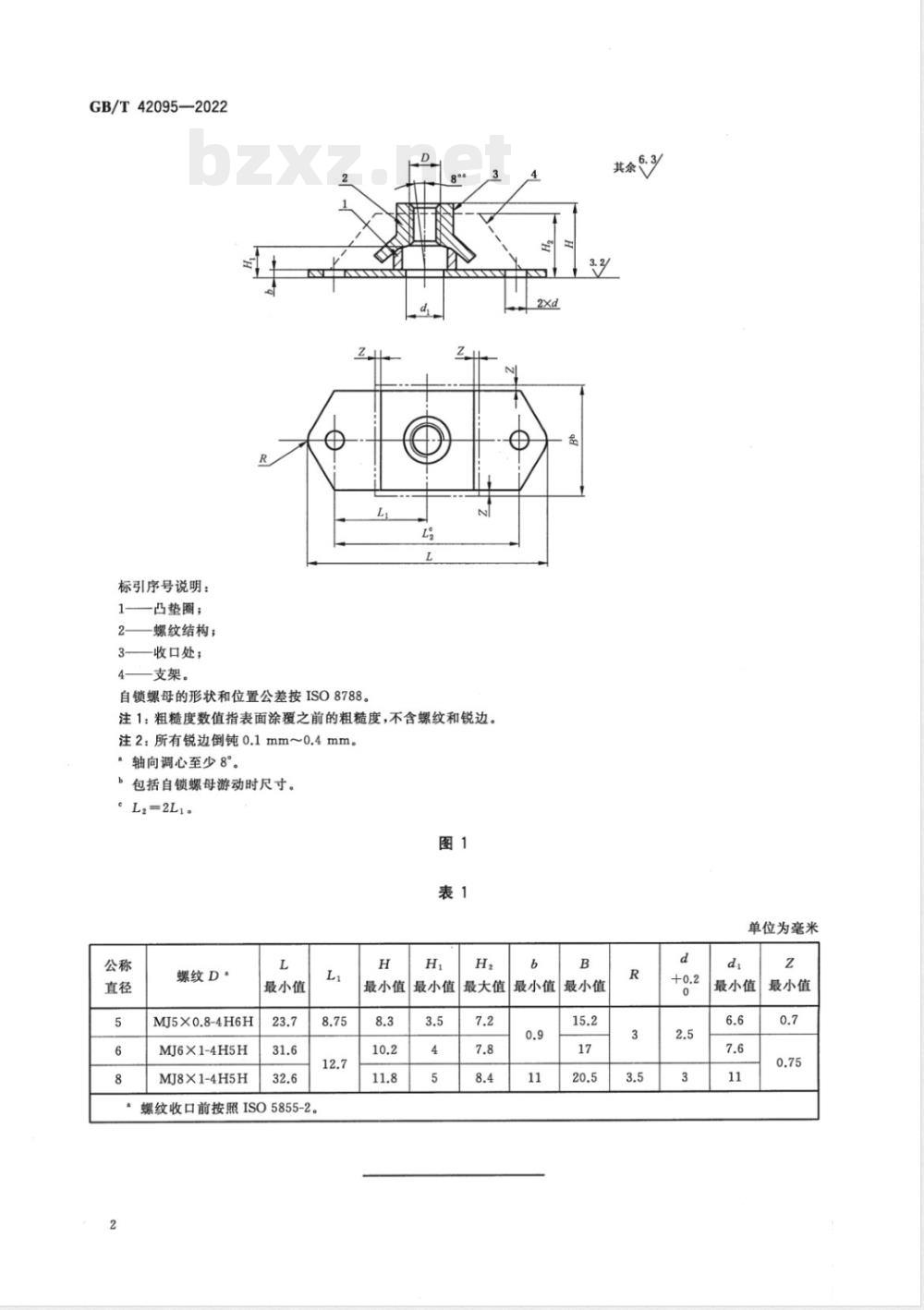

螺母的结构和尺寸应符合图1和表1的规定。尺寸和公差适用于任何表面镀涂层处理后，任何润滑剂之前。1）当使用最高强度等级的螺栓进行测试时，螺母在环境温度下能够承受的最小拉伸强度载荷，而不会发生破坏。
螺母承受最高使用温度后，恢复到室温，不会永久改变其原始特性，最高使用温度取决于螺母的材料或2）
表面处理状态。
GB/T42095—2022
标引序号说明：
凸垫圈；
螺纹结构；
一收口处；
支架。
自锁螺母的形状和位置公差按ISO8788。L
注1：粗糙度数值指表面涂覆之前的粗糙度，不含螺纹和锐边。注2：所有锐边倒钝0.1mm~0.4mm。轴向调心至少8°。
，包括自锁螺母游动时尺寸。
L,=2L1。
螺纹D·
MJ5X0.8-4H6H
MJ6×1-4H5H
MJ8×1-4H5H
最小值
螺纹收口前按照ISO5855-2。www.bzxz.net
最小值
最小值
最大值
最小值
最小值
单位为毫米
最小值
最小值
