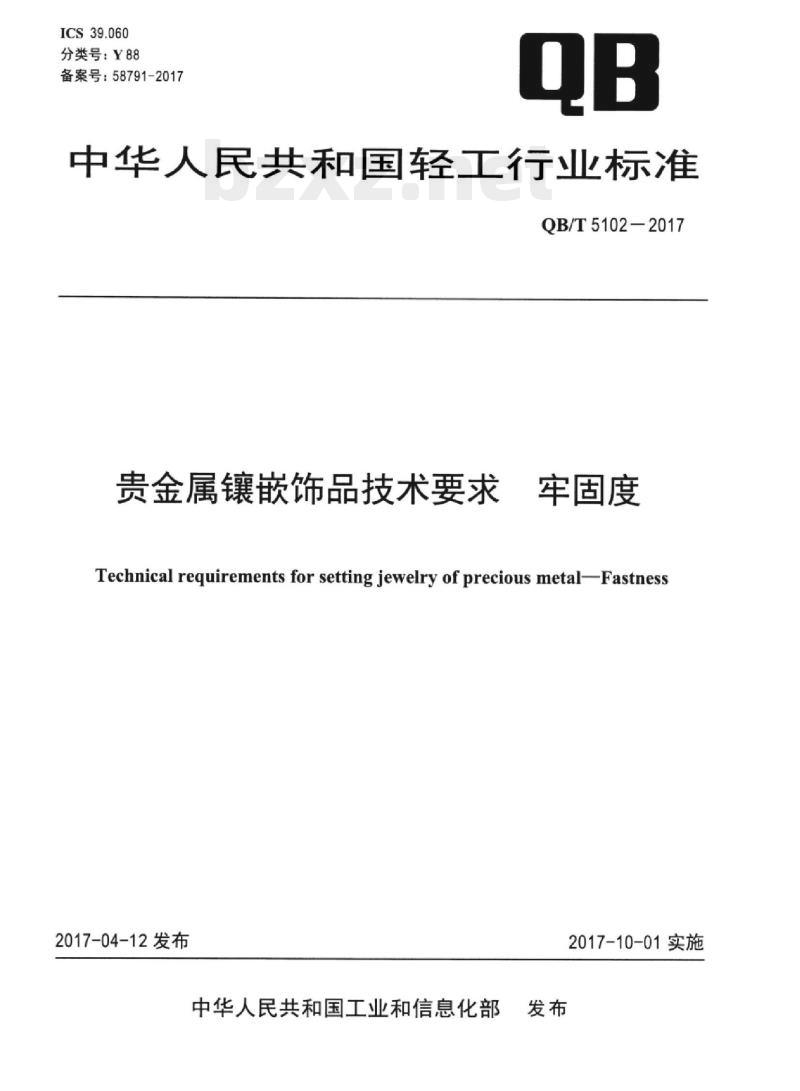

【QB轻工标准】 贵金属镶嵌饰品技术要求牢固度

ICS39.060
分类号：Y88
备案号：58791-2017
中华人民共和国轻工行业标准
QB/T5102-2017
贵金属镶嵌饰品技术要求
牢固度
Technical requirements for setting jewelry of precious metalFastness2017-04-12发布
中华人民共和国工业和信息化部发布
2017-10-01实施

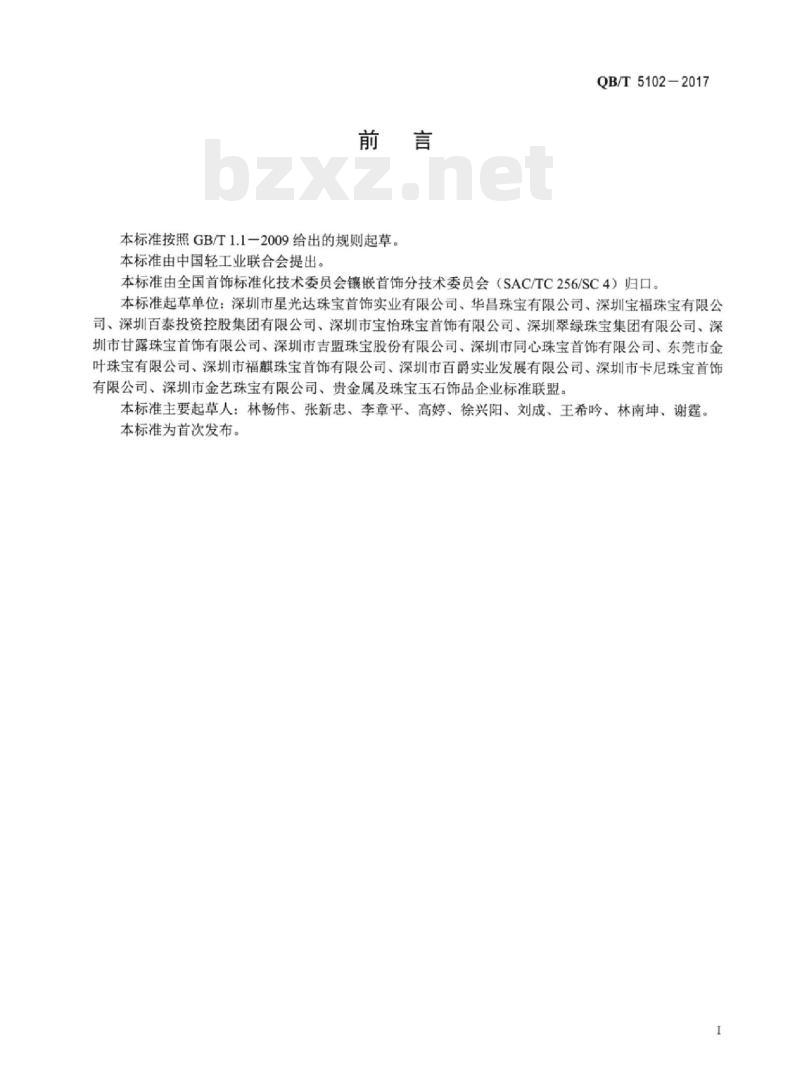

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。QB/T5102-2017
本标准由全国首饰标准化技术委员会镶嵌首饰分技术委员会（SAC/TC256/SC4）归口。本标准起草单位：深圳市星光达珠宝首饰实业有限公司、华昌珠宝有限公司、深圳宝福珠宝有限公司、深圳百泰投资控股集团有限公司、深圳市宝怡珠宝首饰有限公司、深圳翠绿珠宝集团有限公司、深圳市甘露珠宝首饰有限公司、深圳市吉盟珠宝股份有限公司、深圳市同心珠宝首饰有限公司、东莞市金叶珠宝有限公司、深圳市福麒珠宝首饰有限公司、深圳市百爵实业发展有限公司、深圳市卡尼珠宝首饰有限公司、深圳市金艺珠宝有限公司、贵金属及珠宝玉石饰品企业标准联盟。本标准主要起草人：林畅伟、张新忠、李章平、高婷、徐兴阳、刘成、王希吟、林南坤、谢霆。本标准为首次发布。

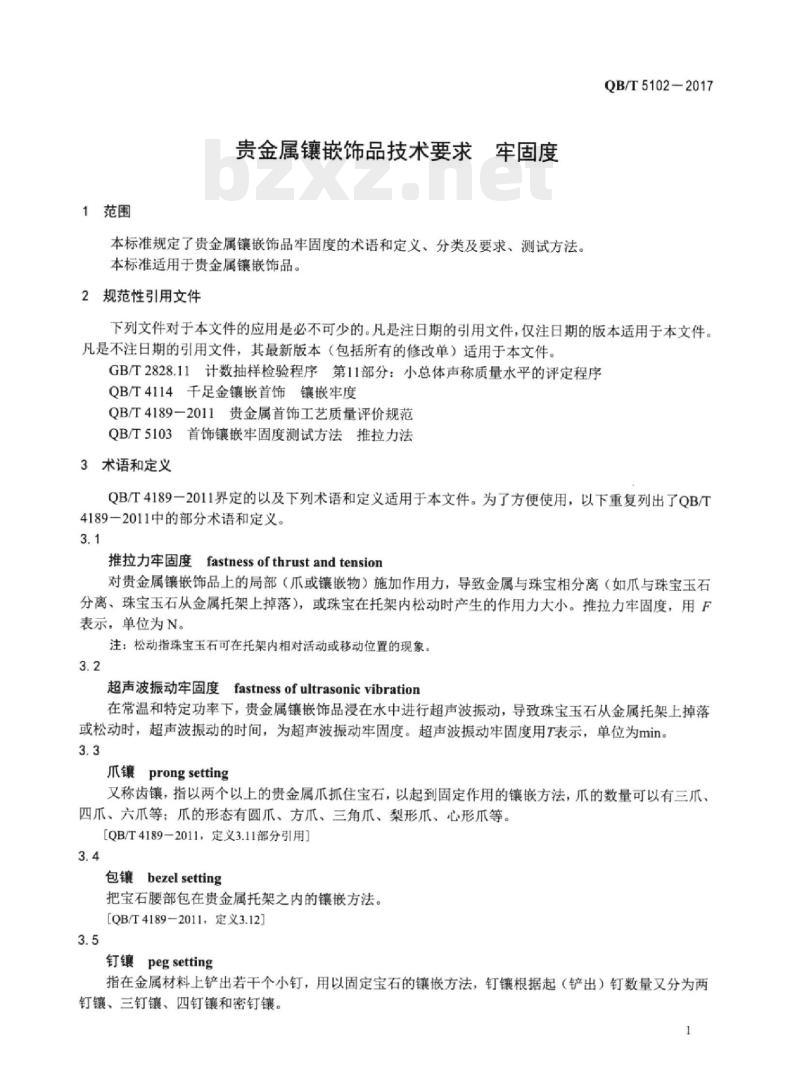

1范围
贵金属镶嵌饰品技术要求牢固度本标准规定了贵金属镶嵌饰品牢固度的术语和定义、分类及要求、测试方法。本标准适用于贵金属镶嵌饰品。2规范性引用文件
QB/T5102-2017
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2828.11计数抽样检验程序第11部分：小总体声称质量水平的评定程序QB/T4114千足金镶嵌首饰镶嵌牢度QB/T4189一2011贵金属首饰工艺质量评价规范QB/T5103首饰镶嵌牢固度测试方法推拉力法3术语和定义
QB/T4189一2011界定的以及下列术语和定义适用于本文件。为了方便使用，以下重复列出了QB/T4189一2011中的部分术语和定义。3.1
推拉力牢固度fastness ofthrustand tension对贵金属镶嵌饰品上的局部（爪或镶嵌物）施加作用力，导致金属与珠宝相分离（如爪与珠宝玉石分离、珠宝玉石从金属托架上掉落），或珠宝在托架内松动时产生的作用力大小。推拉力牢固度，用F表示，单位为N。
注：松动指珠宝玉石可在托架内相对活动或移动位置的现象。3.2
超声波振动牢固度fastnessofultrasonicvibration在常温和特定功率下，贵金属镶嵌饰品浸在水中进行超声波振动，导致珠宝玉石从金属托架上掉落或松动时，超声波振动的时间，为超声波振动牢固度。超声波振动牢固度用T表示，单位为min。3.3
镶prongsetting
又称齿镶，指以两个以上的贵金属爪抓住宝石，以起到固定作用的镶嵌方法，爪的数量可以有三爪、四爪、六爪等；爪的形态有圆爪、方爪，三角爪、梨形爪、心形爪等。[QB/T4189—2011，定义3.11部分引用］3.4
包镶bezel setting
把宝石腰部包在贵金属托架之内的镶嵌方法。[QB/T4189—2011，定义3.12]
钉镶pegsetting
指在金属材料上铲出若干个小钉，用以固定宝石的镶嵌方法，钉镶根据起（铲出）钉数量又分为两钉镶、三钉镶、四钉镶和密钉镶。QB/T5102—2017

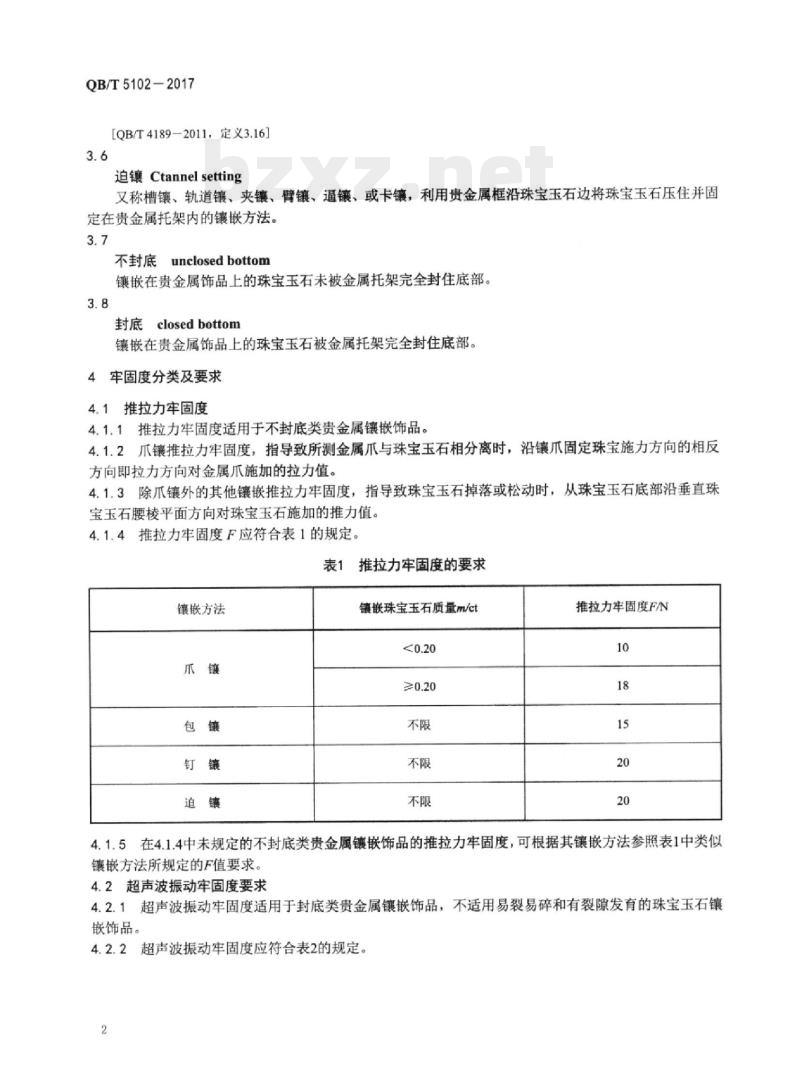

[QB/T4189-2011，定义3.16]
追镶Ctannel setting
又称槽镶、轨道镶、夹镶、臂镶、逼镶、或卡镶，利用贵金属框沿珠宝玉石边将珠宝玉石压住并固定在贵金属托架内的镶嵌方法。3.7
unclosed bottom
不封底
镶嵌在贵金属饰品上的珠宝玉石未被金属托架完全封住底部。3.8
封底closedbottom
镶嵌在贵金属饰品上的珠宝玉石被金属托架完全封住底部。4牢固度分类及要求
4.1推拉力牢固度
4.1.1推拉力牢固度适用于不封底类贵金属镶嵌饰品。4.1.2爪镶推拉力牢固度，指导致所测金属爪与珠宝玉石相分离时，沿镶爪固定珠宝施力方向的相反方向即拉力方向对金属爪施加的拉力值。4.1.3除爪镶外的其他镶嵌推拉力牢固度，指导致珠宝玉石掉落或松动时，从珠宝玉石底部沿垂直珠宝玉石腰棱平面方向对珠宝玉石施加的推力值。4.1.4推拉力牢固度F应符合表1的规定。表1#
推拉力牢固度的要求
镶嵌方法
镶嵌珠宝玉石质量m/ct
推拉力牢固度F/N
4.1.5在4.1.4中未规定的不封底类贵金属镶嵌饰品的推拉力牢固度，可根据其镶嵌方法参照表1中类似镶嵌方法所规定的F值要求。
4.2超声波振动牢固度要求bZxz.net
4.2.1超声波振动牢固度适用于封底类贵金属镶嵌饰品，不适用易裂易碎和有裂隙发育的珠宝玉石镶嵌饰品。
4.2.2超声波振动牢固度应符合表2的规定。2

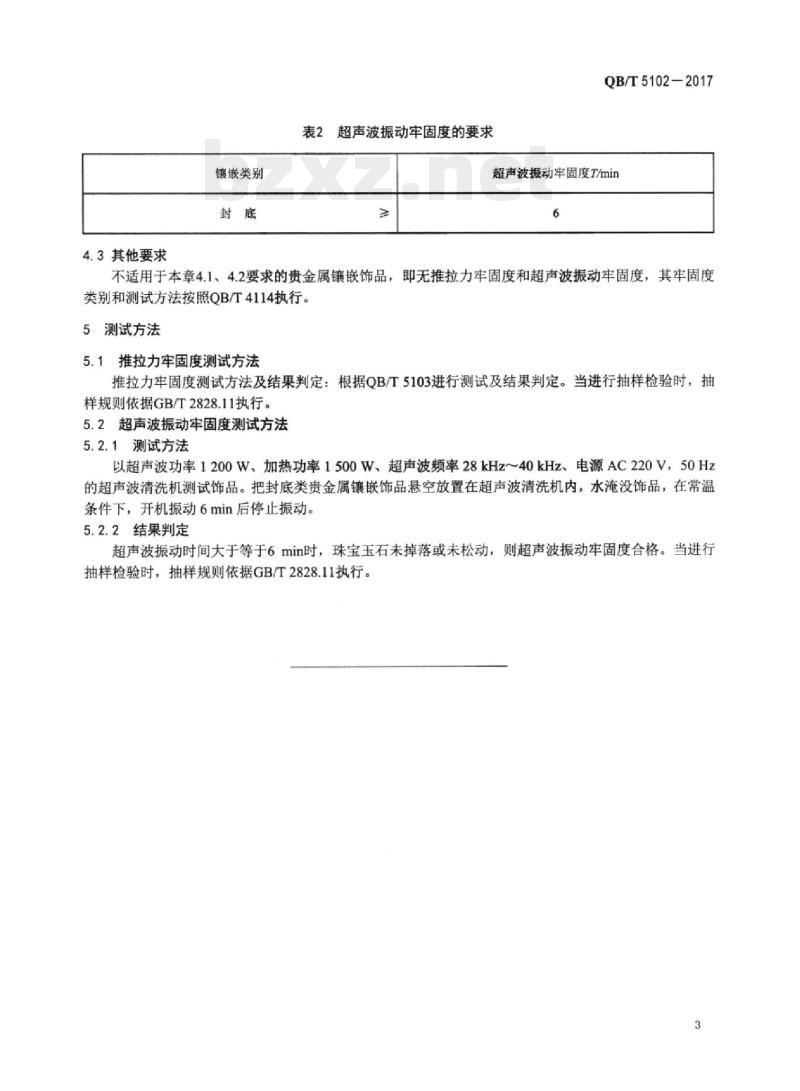

4.3其他要求
镶嵌类别
表2超声波振动牢固度的要求
QB/T5102-2017
超声波振动牢固度T/min
不适用于本章4.1、4.2要求的金属镶嵌饰品，即无推拉力牢固度和超声波振动牢固度，其牢固度类别和测试方法按照QB/T4114执行。5测试方法
推拉力牢固度测试方法
推拉力牢固度测试方法及结果判定：根据QB/T5103进行测试及结果判定。当进行抽样检验时，抽样规则依据GB/T2828.11执行。
5.2超声波振动牢固度测试方法
5.2.1测试方法
以超声波功率1200W、加热功率1500W、超声波频率28kHz～40kHz、电源AC220V，50Hz的超声波清洗机测试饰品。把封底类贵金属镶嵌饰品悬空放置在超声波清洗机内，水淹没饰品，在常温条件下，开机振动6min后停止振动。5.2.2结果判定
超声波振动时间大于等于6min时，珠宝玉石未掉落或未松动，则超声波振动牢固度合格。当进行抽样检验时，抽样规则依据GB/T2828.11执行。3
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
