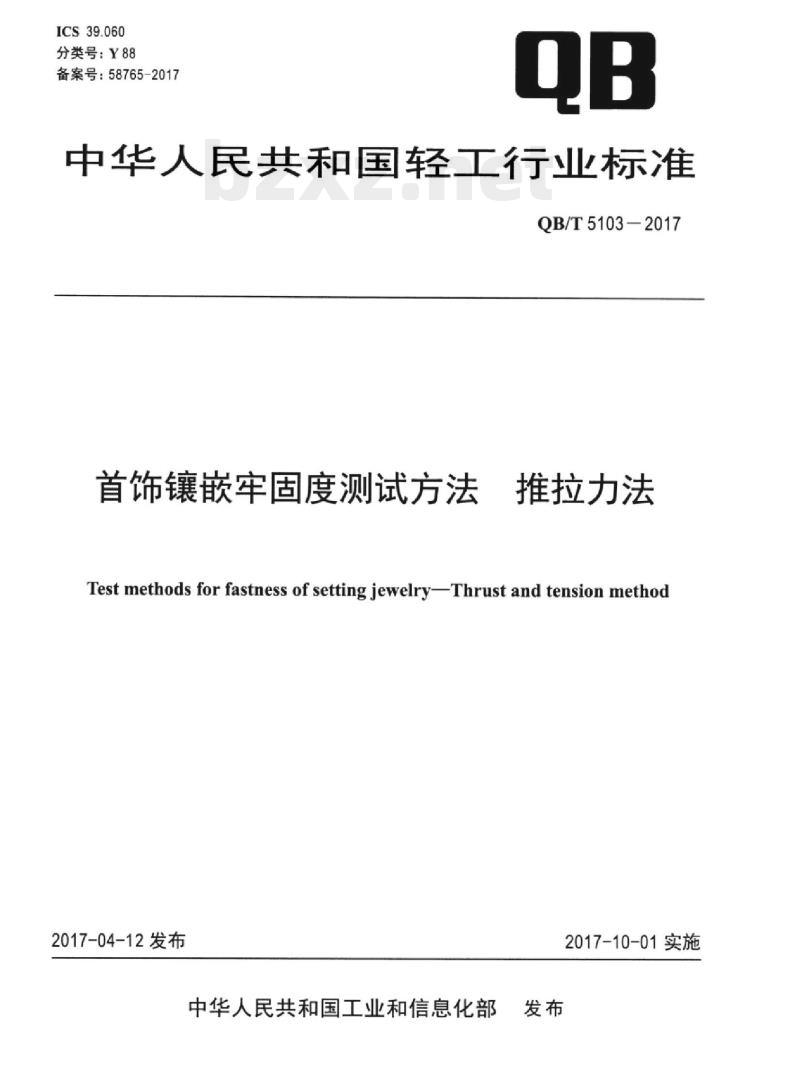

【QB轻工标准】 首饰镶嵌牢固度测试方法推拉力法

ICS39.060
分类号：Y88
备案号：58765-2017
中华人民共和国轻工行业标准
QB/T5103-2017
首饰镶嵌牢固度测试方法
推拉力法
Test methods for fastness of setting jewelry-Thrust and tension method2017-04-12发布
中华人民共和国工业和信息化部发布
2017-10-01实施

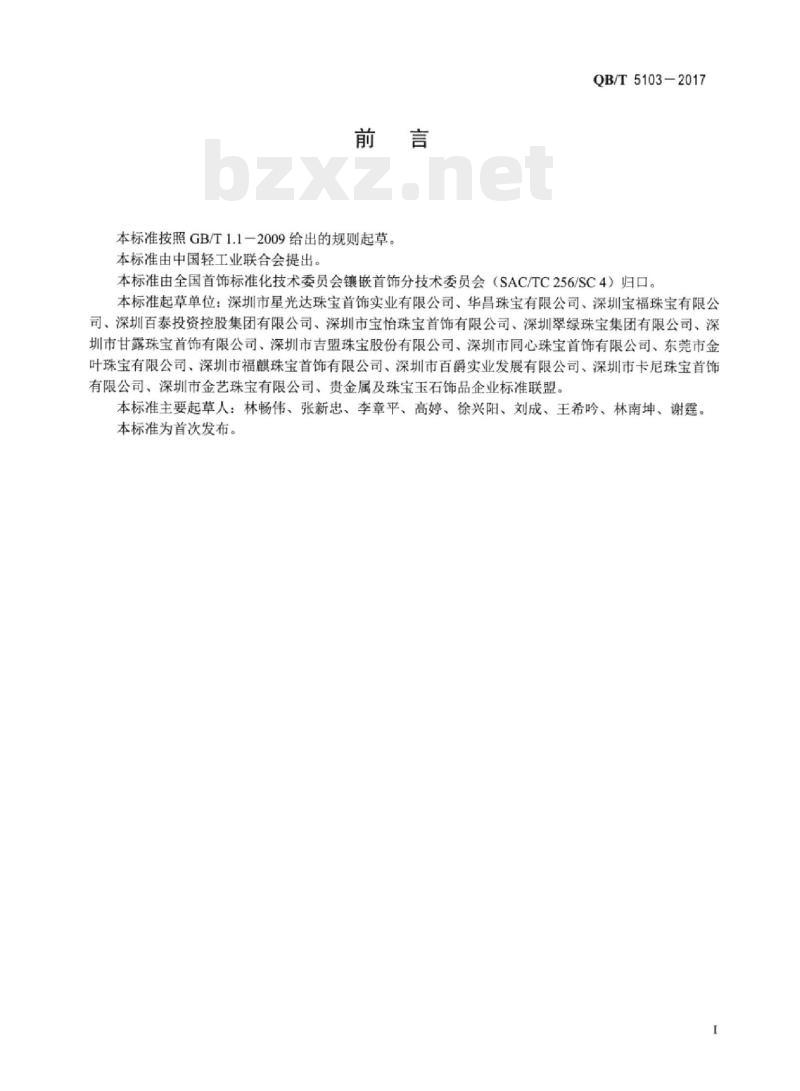

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。QB/T51032017
本标准由全国首饰标准化技术委员会镶嵌首饰分技术委员会（SAC/TC256/SC4）归口。本标准起草单位：深圳市星光达珠宝首饰实业有限公司、华昌珠宝有限公司、深圳宝福珠宝有限公司、深圳百泰投资控股集团有限公司、深圳市宝怡珠宝首饰有限公司、深圳翠绿珠宝集团有限公司、深圳市甘露珠宝首饰有限公司、深圳市吉盟珠宝股份有限公司、深圳市同心珠宝首饰有限公司、东莞市金叶珠宝有限公司、深圳市福麒珠宝首饰有限公司、深圳市百爵实业发展有限公司、深圳市卡尼珠宝首饰有限公司、深圳市金艺珠宝有限公司、贵金属及珠宝玉石饰品企业标准联盟。本标准主要起草人：林畅伟、张新忠、李章平、高婷、徐兴阳、刘成、王希吟、林南坤、谢霆。本标准为首次发布。

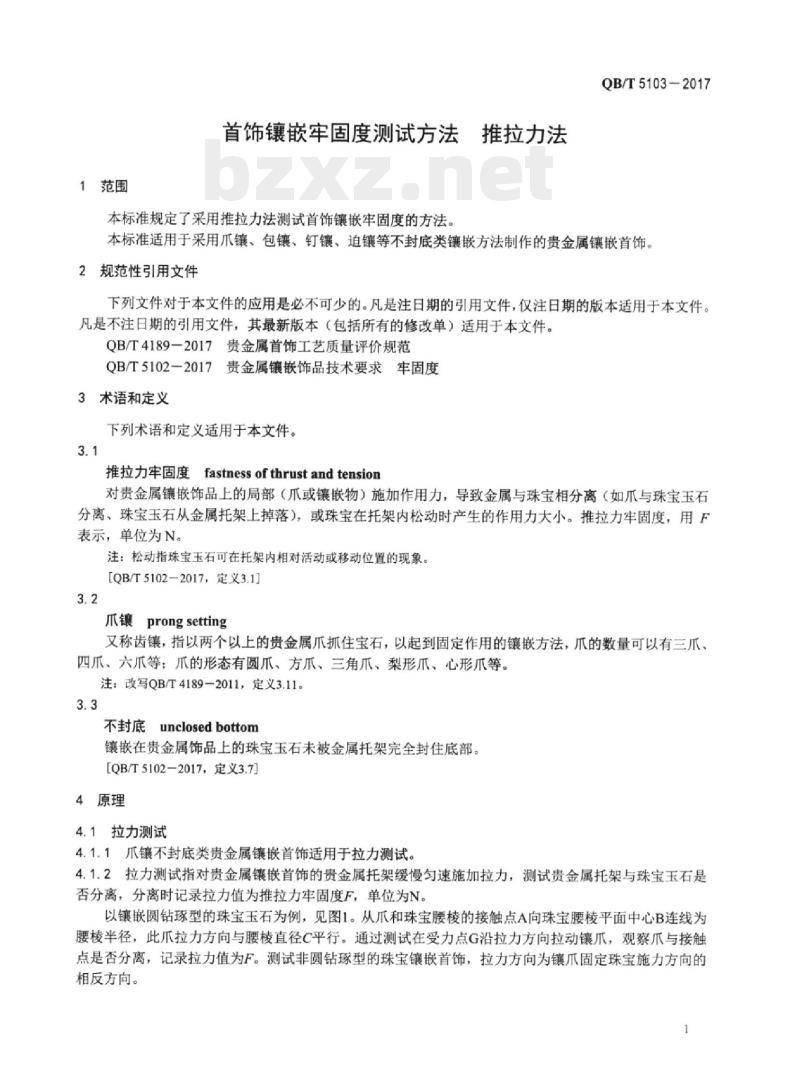

1范围
首饰镶嵌牢固度测试方法
推拉力法
本标准规定了采用推拉力法测试首饰镶嵌牢固度的方法。QB/T5103-2017
本标准适用于采用爪镶、包镶、钉镶、迫镶等不封底类镶嵌方法制作的贵金属镶嵌首饰。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。QB/T4189一2017贵金属首饰工艺质量评价规范QB/T5102-2017贵金属镶嵌饰品技术要求牢固度3术语和定义
下列术语和定义适用于本文件。3.1
推拉力牢固度
Ffastnessofthrustandtension
对贵金属镶嵌饰品上的局部（爪或镶嵌物）施加作用力，导致金属与珠宝相分离（如爪与珠宝玉石分离、珠宝玉石从金属托架上掉落），或珠宝在托架内松动时产生的作用力大小。推拉力牢固度，用F表示，单位为N。
注：松动指珠宝玉石可在托架内相对活动或移动位置的现象。[QB/T5102—2017，定义3.1]
爪镶prongsetting
又称齿镶，指以两个以上的贵金属爪抓住宝石，以起到固定作用的镶嵌方法，爪的数量可以有三爪、四爪、六爪等；爪的形态有圆爪、方爪、三角爪、梨形爪、心形爪等。注：改写QB/T4189—2011，定义3.11。3.3
不封底unclosedbottom
镶嵌在贵金属饰品上的珠宝玉石未被金属托架完全封住底部。[QB/T5102—2017，定义3.7]
4原理
4.1拉力测试
4.1.1爪镶不封底类贵金属镶嵌首饰适用于拉力测试。4.1.2拉力测试指对贵金属镶嵌首饰的贵金属托架缓慢匀速施加拉力，测试贵金属托架与珠宝玉石是否分离，分离时记录拉力值为推拉力牢固度F，单位为N。以镶嵌圆钻琢型的珠宝玉石为例，见图1。从爪和珠宝腰棱的接触点A向珠宝腰棱平面中心B连线为腰棱半径，此爪拉力方向与腰棱直径C平行。通过测试在受力点G沿拉力方向拉动镶爪，观察爪与接触点是否分离，记录拉力值为F。测试非圆钻琢型的珠宝镶嵌首饰，拉力方向为镶爪固定珠宝施力方向的相反方向。
QB/T5103-2017
a）俯视图
说明：
-爪和圆钻腰棱的接触点：
圆钻腰棱平面中心B：
腰棱直径：
受力点。
注：图中阴影部分表示为金属爪。b）侧视图

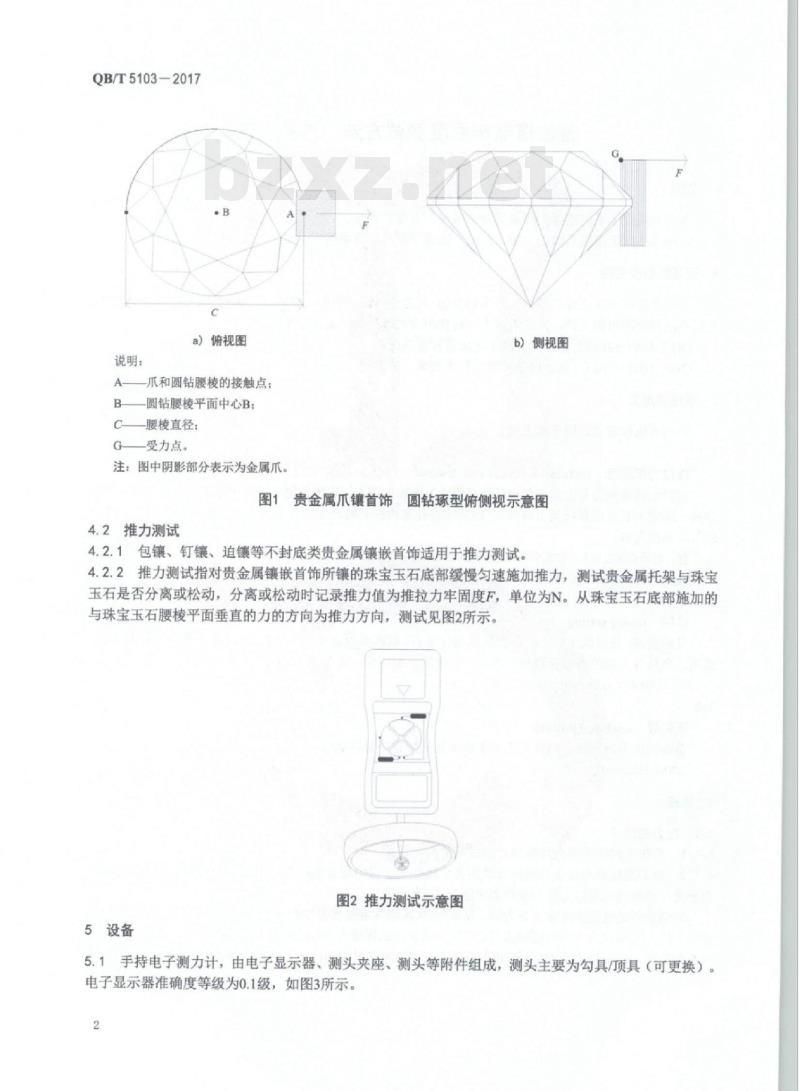

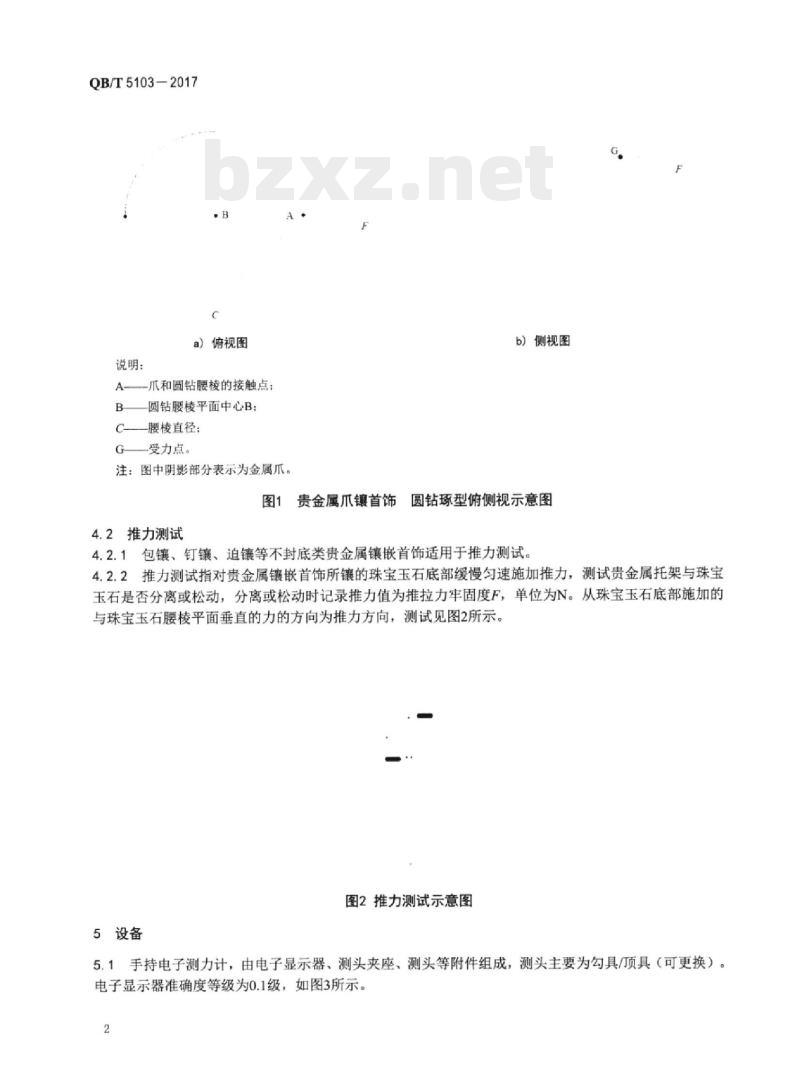

圆钻琢型俯侧视示意图
图1贵金属爪镶首饰
4.2推力测试
4.2.1包镶、钉镶、迫镶等不封底类贵金属镶嵌首饰适用于推力测试。4.2.2推力测试指对贵金属镶嵌首饰所镶的珠宝玉石底部缓慢匀速施加推力，测试贵金属托架与珠宝玉石是否分离或松动，分离或松动时记录推力值为推拉力牢固度F，单位为N。从珠宝玉石底部施加的与珠宝玉石腰棱平面垂直的力的方向为推力方向，测试见图2所示。图2推力测试示意图
5设备
5.1手持电子测力计，由电子显示器、测头夹座、测头等附件组成，测头主要为勾具顶具（可更换）。电子显示器准确度等级为0.1级，如图3所示。2
QB/T5103—2017
a）俯视图
说明：
爪和圆钻腰棱的接触点；
圆钻腰棱平面中心B；
腰棱直径：
一受力点。
注：图中阴影部分表示为金属爪。图1
贵金属爪镶首饰
4.2推力测试
b）侧视图
圆钻琢型俯侧视示意图
4.2.1包镶、钉镶、迫镶等不封底类贵金属镶嵌首饰适用于推力测试。4.2.2推力测试指对贵金属镶嵌首饰所镶的珠宝玉石底部缓慢匀速施加推力，测试贵金属托架与珠宝玉石是否分离或松动，分离或松动时记录推力值为推拉力牢固度F，单位为N。从珠宝玉石底部施加的与珠宝玉石腰棱平面垂直的力的方向为推力方向，测试见图2所示。图2推力测试示意图
5设备
5.1手持电子测力计，由电子显示器、测头夹座、测头等附件组成，测头主要为勾具/顶具（可更换）。电子显示器准确度等级为0.1级，如图3所示。2
说明：
勾具/顶具（可更换）：
电子显示屏。
图3手持电子测力计示意图
QB/T5103-2017
5.2台式电子推拉力机，由测力范围为1N100N手持电子测力计（5.1）、饰品固定装置、手摇推拉柄和台桌等附件组成，准确度等级为0.1级，见图4所示。说明：
一台桌：
丝杆拉力架：
手摇柄：
手持电子测力计：
勾具顶具（可更换）
饰品固定装置（万向装夹台）：一升降微调旋钮。
图4台式电子推拉力机示意图
说明：
勾具/顶具（可更换）：
一电子显示屏。
3手持电子测力计示意图免费标准下载网bzxz
QB/T5103-2017
5.2台式电子推拉力机，由测力范围为1N～100N手持电子测力计（5.1）、饰品固定装置、手摇推拉柄和台桌等附件组成，准确度等级为0.1级，见图4所示。5
说明：
台桌：
一丝杆拉力架：
3——手摇柄：
手持电子测力计：
勾具/顶具（可更换）：
饰品固定装置（万向装夹台）：一升降微调旋钮。
图4台式电子推拉力机示意图
QB/T5103-2017
6拉力测试步骤
6.1步骤
a）确认台式电子推拉力机（5.2）的电子显示器显示为[0]b）将首饰安装在固定装置上，调整首饰摆放位置，确定拉力测试方向如图1所示，固定首饰：使拉力勾具勾住被测金属爪，转动手摇推拉柄，以缓慢匀速加力，观察电子显示器显示的数值：c）
根据QB/T5102一2017中4.1.2表中规定，在加力过程中，若显示器显示数值小于表中规定Fd)
值而金属爪与珠宝玉石接触点分离，则停止加力并记录数值；若未分离，当加力数值达到规定F值时停止加力，并换爪做第二次测试：e）第二次测试重复本章6.1，a）、b）、c）操作步骤，根据QB/T5102一2017中4.1.2表中规定，在加力过程中，若显示器显示数值小于表中规定F值而金属爪与珠宝玉石接触点分离，则停止加力并记录数值；若未分离，当加力数值达到规定F值时停止加力。6.2结果判定
根据QB/T5102一2017中4.1.2表中规定，电子显示器显示的数值小于表中规定F值时，金属爪与珠宝玉石接触点分离，则该爪推拉力牢固度不合格：任一金属爪推拉力牢固度不合格，则判定该产品不合格。
7推力测试步骤
7.1步骤
a）确认手持电子测力计（5.1）的电子显示器显示为[0]：b）固定首饰使珠宝玉石台面向下，确定手持电子测力计的顶具能顶住被测珠宝玉石底部并正常施力：
c）手拿手持电子测力计，沿垂直珠宝玉石台面方向为推力方向，以缓慢匀速施加推力，观察电子显示器显示的数值；
d）根据QB/T5102一2017中4.1.2表中规定，在加力过程中若显示器显示数值小于表中规定F值而珠宝玉石掉落或松动，则停止加力并记录数值；若珠宝玉石未掉落或松动，当数值到规定F值时停止加力。
7.2结果判定
根据QB/T5102一2017中4.1.2表中规定，电子显示器显示的数值小于表中规定F值时，珠宝玉石掉落或松动，该产品推拉力牢固度不合格，则判定该产品不合格。8检验报告
检测报告应包括以下内容：
检测项目：
产品名称及产品图片：
检测依据：
检测设备（名称，型号）：
测试人员：
测试日期；
检测结果及其他。
附录A
（资料性附录）
设备配件图
QB/T5103-2017
手持电子测力计（5.1）的测头夹座和测头分别为可更换配件，测头夹座和测头组合可形成多种勾具、顶具等配件，见图A.1。
测头炎座
测炎夹座
设备配件图（配件可更换）
（资料性附录）
设备配件图
QB/T5103-2017
手持电子测力计（5.1）的测头夹座和测头分别为可更换配件，测头夹座和测头组合可形成多种勾具、顶具等配件，见图A.1。
设备配件图（配件可更换）
