【QC汽车标准】 D型通孔式嵌装塑料螺母

ICS43.040

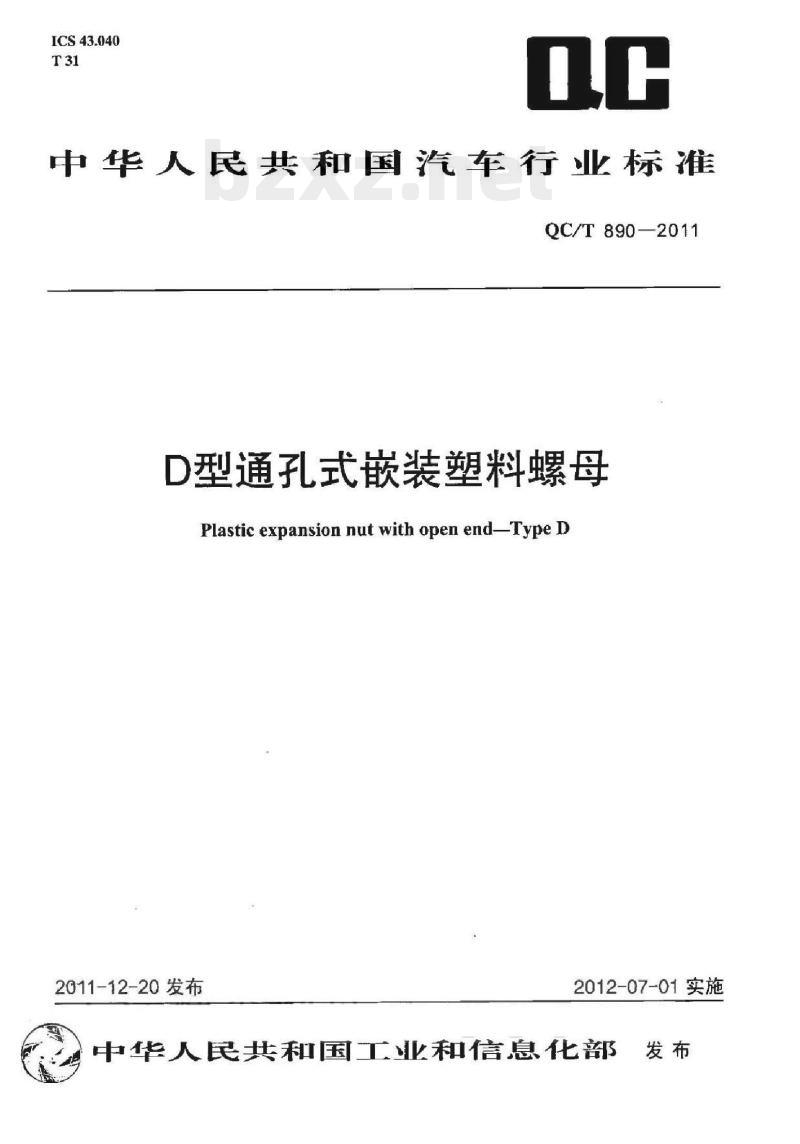

中华人民共和国汽车行业标准
QC/T890—2011
D型通孔式嵌装塑料螺母
Plastic expansion nutwith open endTypeD2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布
规范引用文件
型式与尺寸
4技术紊件
产品编号
附录A（规范性附录）
D型通孔式嵌装塑料螺母用底孔
QC/T 890—2011
QC/T890--2011
本标准按照GB/T1.12009给出的规则起草。本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口。本标准起草单位：广州汽车集团有限公司汽车工程研究院、长安福特马自达汽车有限公司南京公司。
本标准主要起草人：赵喆、段连祥、卢丽娟、梁冰。本标准为首次发布。

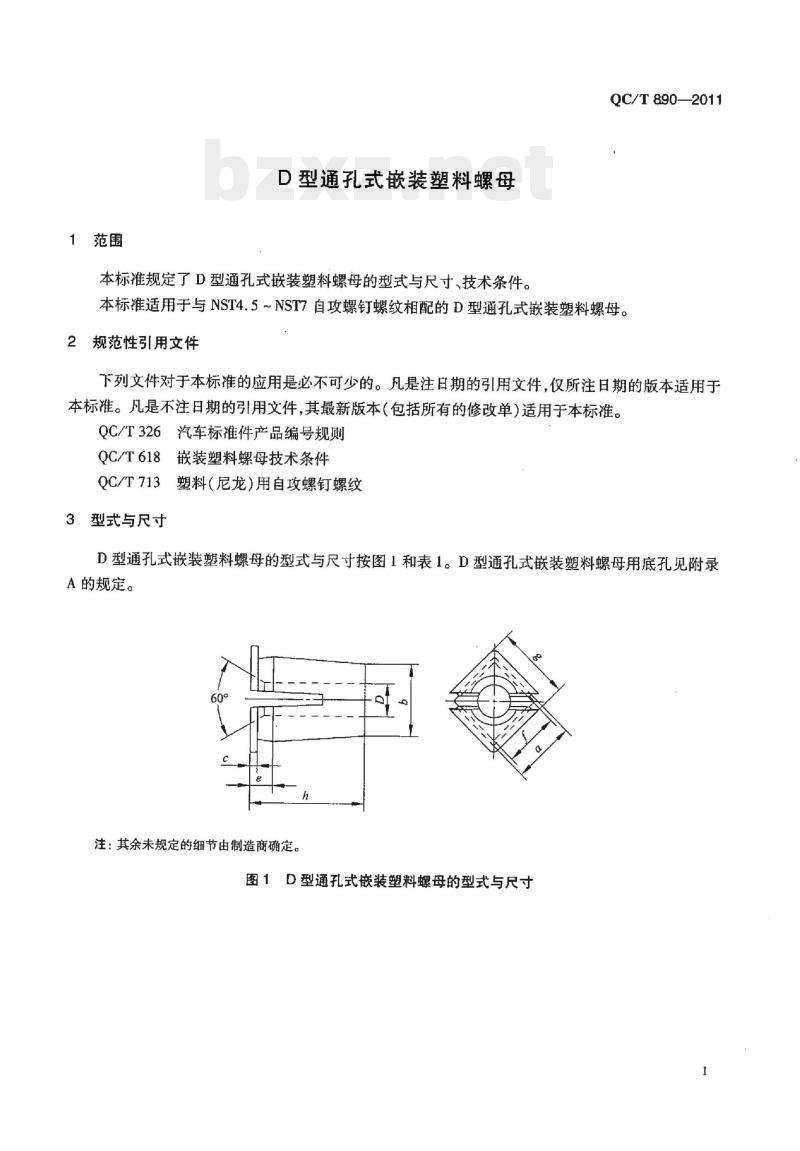

1范围
D型通孔式嵌装塑料螺母
本标准规定了D型通孔式嵌装塑料螺母的型式与尺寸、技术条件。QC/T 890—2011
本标准适用于与NST4.5~NST7自攻螺钉螺纹相配的D型通孔式嵌装塑料螺母。2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本标准。QC/T326汽车标准件产品编号规则QC/T618嵌装塑料螺母技术条件
QC/T713塑料（尼龙）用自攻螺钉螺纹3型式与尺寸
D型通孔式嵌装塑料螺母的型式与尺寸按图1和表1。D型通孔式嵌装塑料螺母用底孔见附录A的规定。
注：其余未规定的细节由制造商确定。图1D型通孔式嵌装塑料螺母的型式与尺寸QC/T890-2011
D型通孔式
嵌装塑料螺母
的规格代号
相配的
自攻螺钉
螺纹”

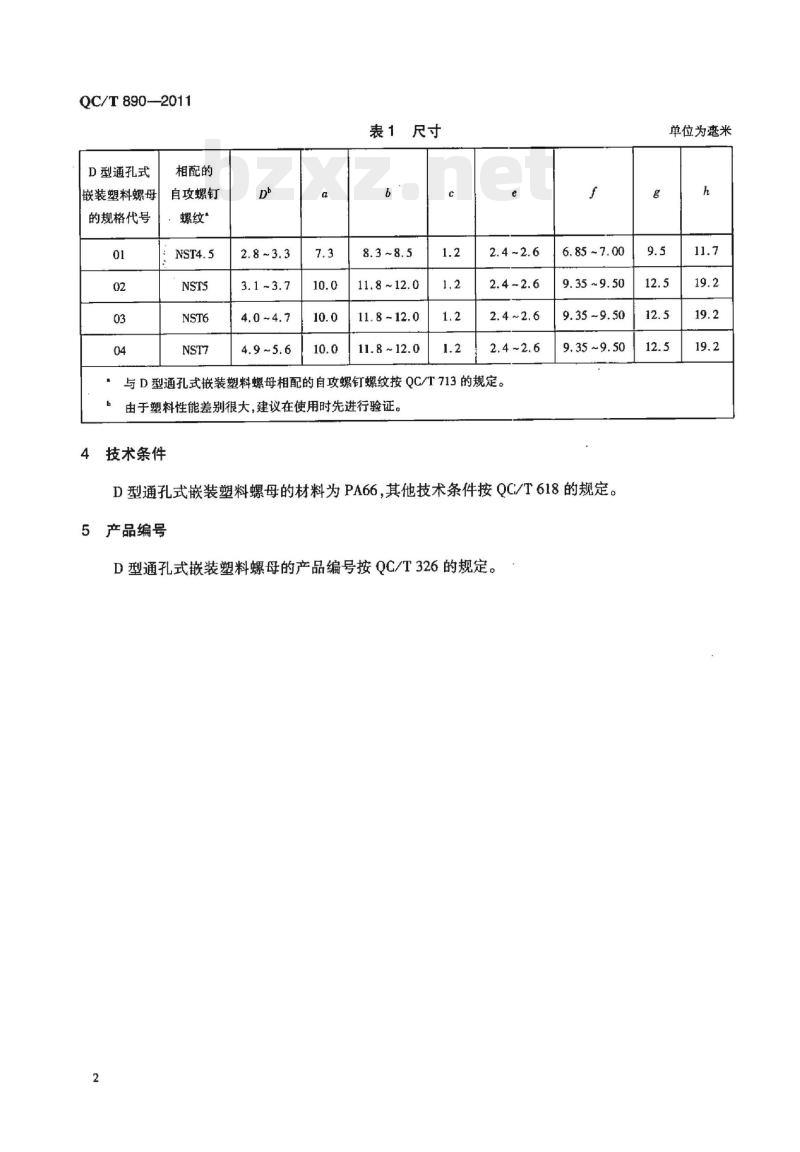

表1尺寸
11.8~12.0
11.8~12.0
11.8~12.0
与D型通孔式嵌装塑料螺母相配的自攻螺钉螺纹按QC/T713的规定。由于塑料性能差别很大，建议在使用时先进行验证。技术条件
6.85~7.00
9.35~9.50
9.35~9.50
9.35~9.50
D型通孔式嵌装塑料螺母的材料为PA66,其他技术条件按QC/T618的规定。5产品编号
D型通孔式嵌装塑料螺母的产品编号按QC/T326的规定。2
单位为毫米
附录A
（规范性附录）
D型通孔式嵌装塑料螺母用底孔
A.1D型通孔式嵌装塑料螺母用底孔D型通孔式嵌装塑料螺母用底孔及其应用按图A.1和表A.1的规定。s
D型通孔式嵌装塑料螺母
的规格代号
QC/T890-2011
单位为毫米
S/N:1580177-853
91158017785302
中华人民共和国汽车行业标准
D型通孔式嵌装塑料螺母
QC/T890——2011
中国计划出版社出版
（地址：北京市西城区木桥地北里中11号国宏大厦C座4层）（邮政编码：100038电话：6390643363906381）新华书店北京发行所发行
三河富华印刷包装有限公司印刷18千字
880×1230毫米1/160.75印张
2012年5月第1次印刷
2012年5月第1版
印数1—600册
统一书号：1580177·853www.bzxz.net
定价：12.00元
