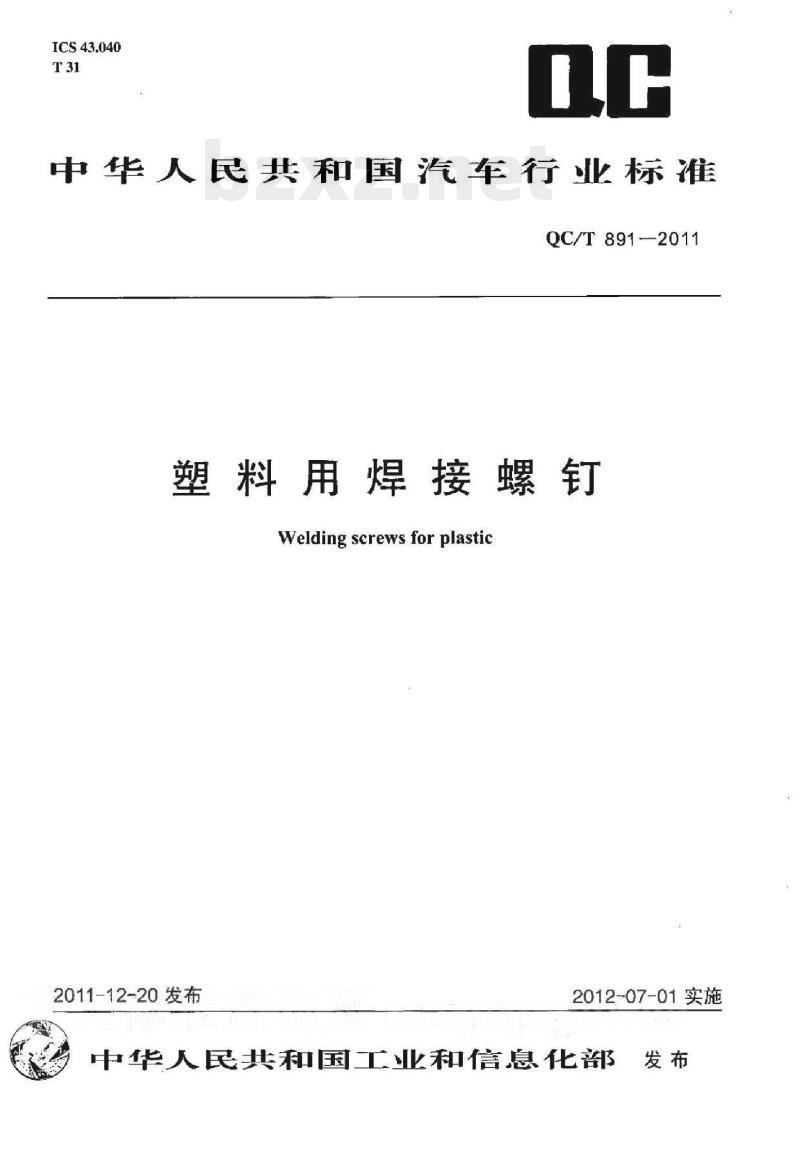

ICS43.040
中华人民共和国汽车行业标准
QC/T891-2011
塑料用焊接螺钉免费标准bzxz.net
Weldingscrewsforplastic
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布

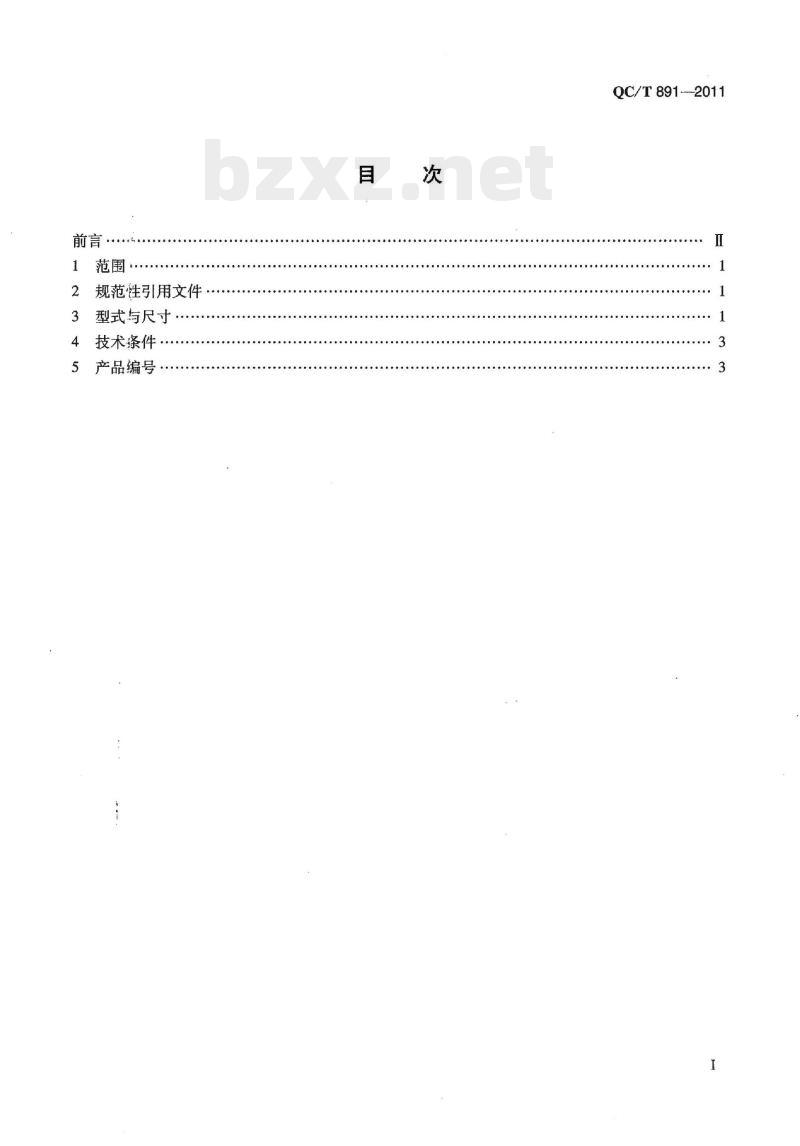

前言·
范围·
规范性引用文件
3型式与尺寸
4技术涤件
产品编号
QC/T 891-2011
QC/T891—2011

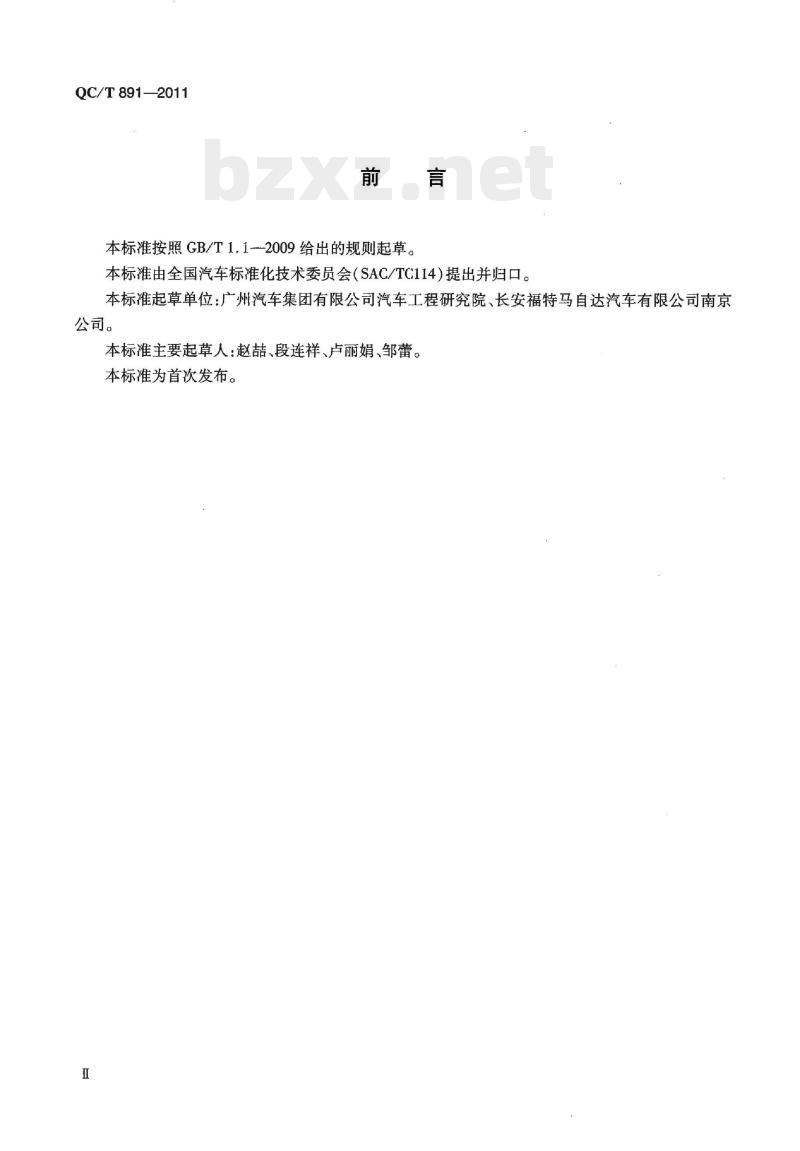

本标准按照GB/T1.1---2009给出的规则起草。本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口。本标准起草单位：广州汽车集团有限公司汽车工程研究院、长安福特马自达汽车有限公司南京公司。
本标准主要起草人：赵喆、段连祥、卢丽娟、邹蕾。本标准为首次发布。

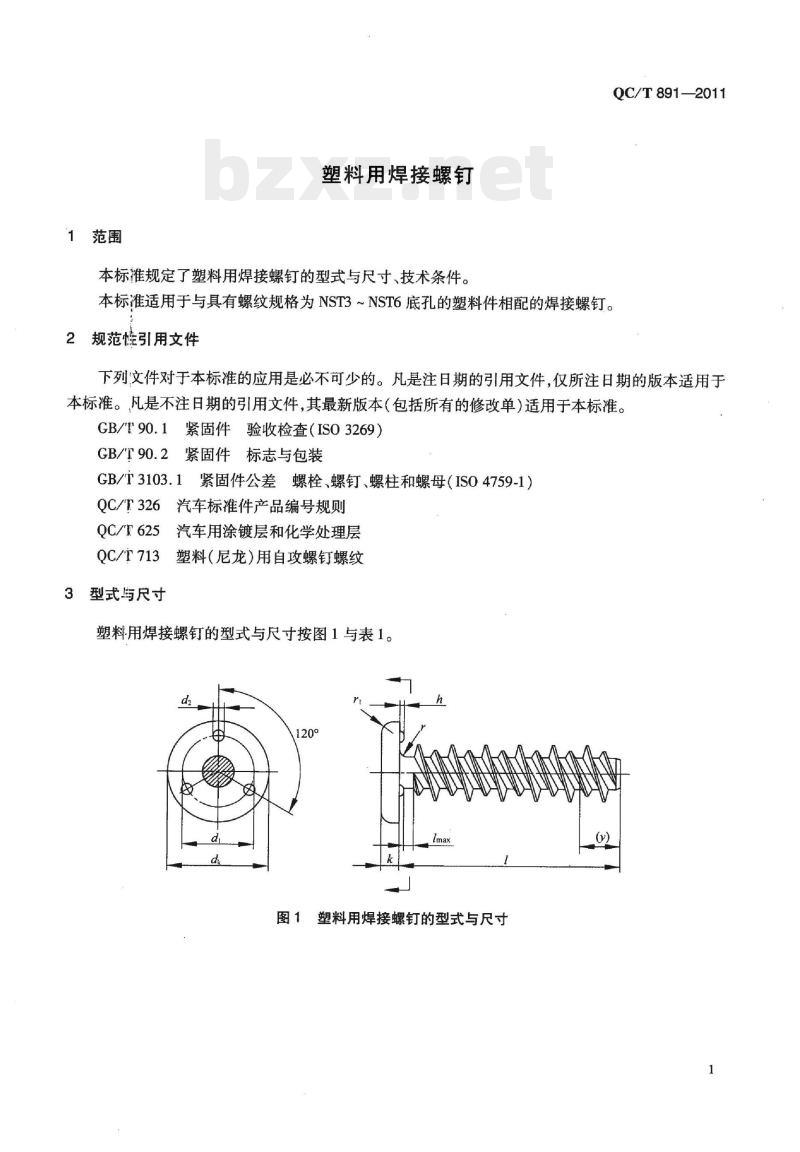

1范围
塑料用焊接螺钉
本标推规定了塑料用焊接螺钉的型式与尺寸、技术条件。本标准适用于与具有螺纹规格为NST3～NST6底孔的塑料件相配的焊接螺钉。2规范性引用文件
QC/T891—2011
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本标准。GB/T90.1紧固件验收检查（ISO3269）GB/T90.2紧固件标志与包装
GB/T3103.1紧固件公差螺栓、螺钉、螺柱和螺母（ISO4759-1）QC/T326汽车标准件产品编号规则QC/T625汽车用涂镀层和化学处理层QC/T713塑料（尼龙）用自攻螺钉螺纹型式与尺寸
塑料用焊接螺钉的型式与尺寸按图1与表1。d2
塑料用焊接螺钉的型式与尺寸
QC/T 891—2011
螺纹规格

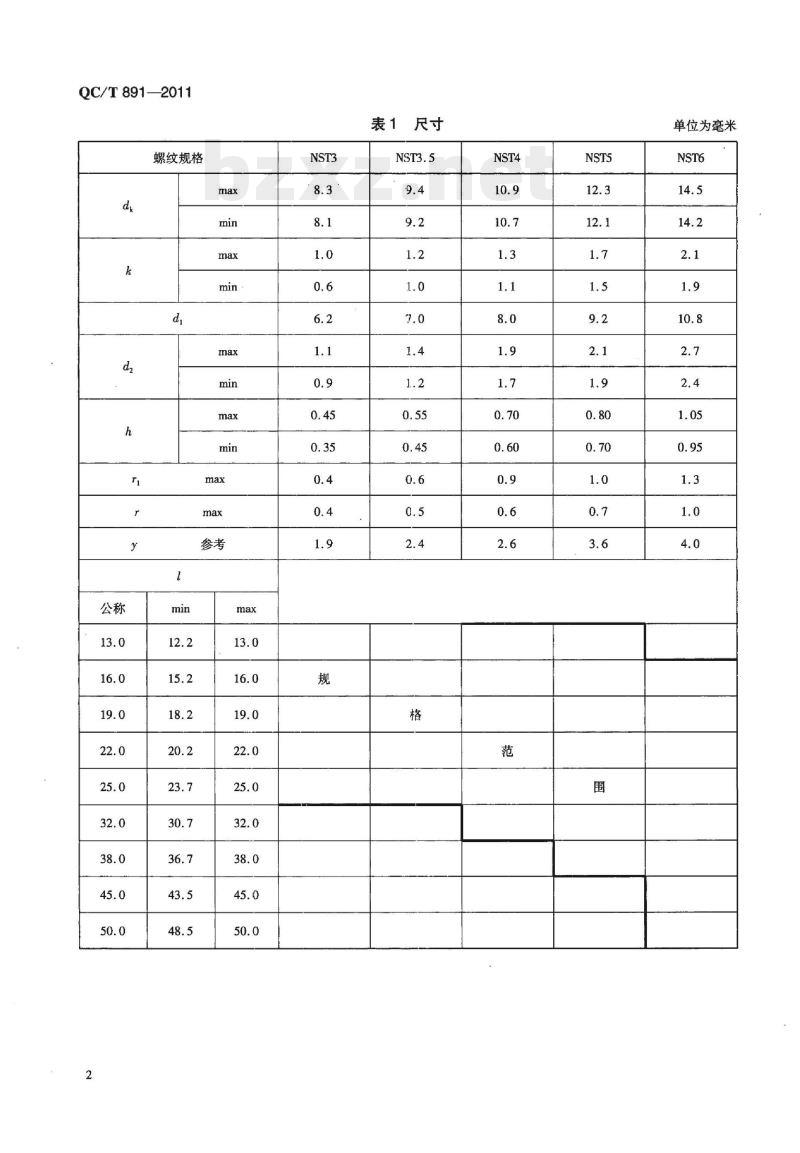

表1尺寸
单位为毫米
4技术条件
技术要求按表2。
表面处理
表面缺陷
产品等级
验收与包装
产品号
表2技术条件
QC/T713
含碳量小于或等于0.25%，且具有可焊性的钢除表1规定以外,其余按A级
GB/T3103.1
镀锌钝化，Fe/Zn8
QC/T625
螺纹表面不允许有裂缝、折叠；QC/T891-2011
螺钉表面不允许有影响使用的裂缝、爆裂、条痕、凹痕、损伤GB/T90.1、GB/T90.2
塑料用焊接螺钉的产品编号按QC/T326的规定。3
S/N:1580177·854
580171785401
中华人民共和国汽车行业标准
塑料用焊接螺钉
QC/T 891—2011
中国计划出版社出版
（地址：北京市西城区木辉地北里中11号国农大厦C居4层）（邮政编码：100038电话：6390643363906381）新华书店北京发行所发行
三河高华印刷包装有限公司印刷880×1230毫米
1/160.75印张
18千字
2012年5月第1版2012年5月第1次印刷印数1—600册
统一书号：1580177-854
定价：12.00元
版权专有
侵权必究
