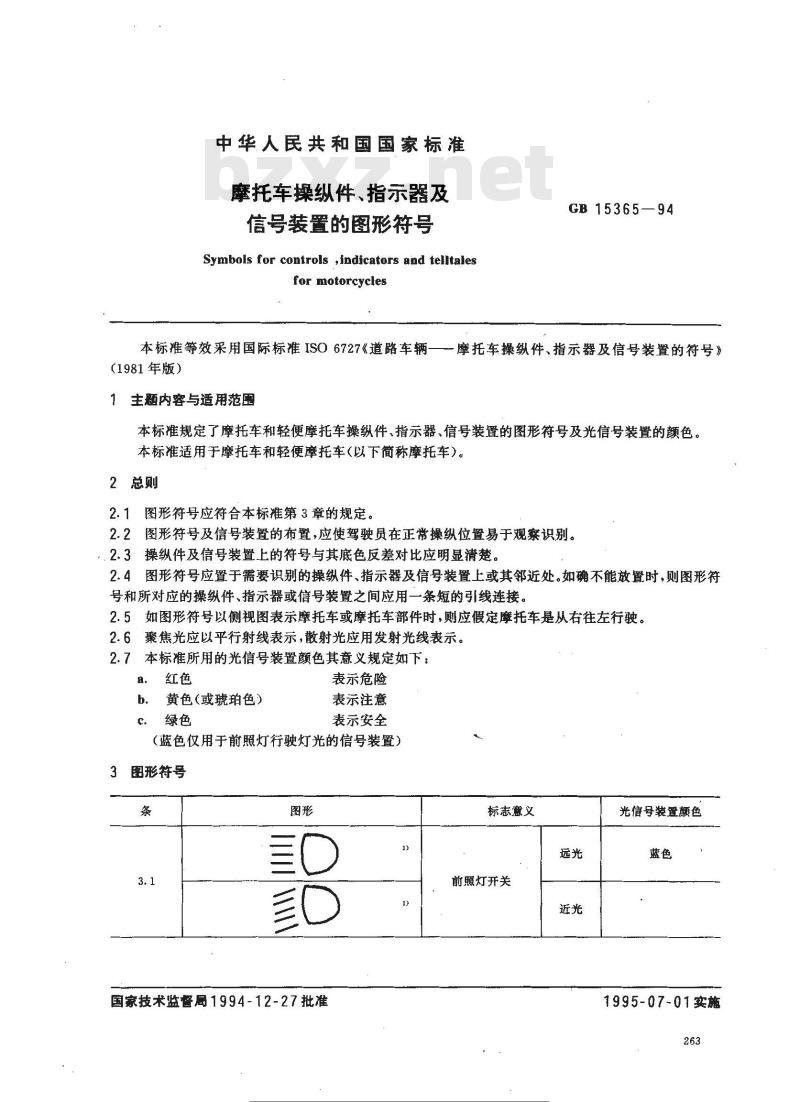

中华人民共和国国家标准
摩托车操纵件、指示器及
信号装置的图形符号
Symbols for controls ,indicators and telltalesfor motorcycles
GB15365—94
本标准等效采用国际标准ISO6727《道路车辆一一摩托车操纵件、指示器及信号装置的符号》（1981年版）
主题内容与适用范围
本标准规定了摩托车和轻便摩托车操纵件、指示器、信号装置的图形符号及光信号装置的额色。本标准适用于摩托车和轻便摩托车(以下简称摩托车）。2总则
2.1图形符号应符合本标准第 3章的规定。2.2图形符号及信号装置的布置，应使驾驶员在正常操纵位置易于观察识别。.2.3操纵件及信号装置上的符号与其底色反差对比应明显清楚。2.4图形符号应置于需要识别的操纵件、指示器及信号装置上或其邻近处。如确不能放置时，则图形符号和所对应的操纵件、指示器或信号装置之间应用一条短的引线连接。2.5如图形符号以侧视图表示摩托车或摩托车部件时，则应假定摩托车是从右往左行驶。2.6聚焦光应以平行射线表示，散射光应用发射光线表示。2.7本标准所用的光信号装置颜色其意义规定如下：a.
黄色(或琥珀色)
表示危险
表示注意
表示安全
（蓝色仅用于前照灯行驶灯光的信号装置）3图形符号
国家技术监督局1994-12-27批准调
标志意义www.bzxz.net
前照灯开关
光信号装置颜色
1995-07-01实施
GB 15365—94

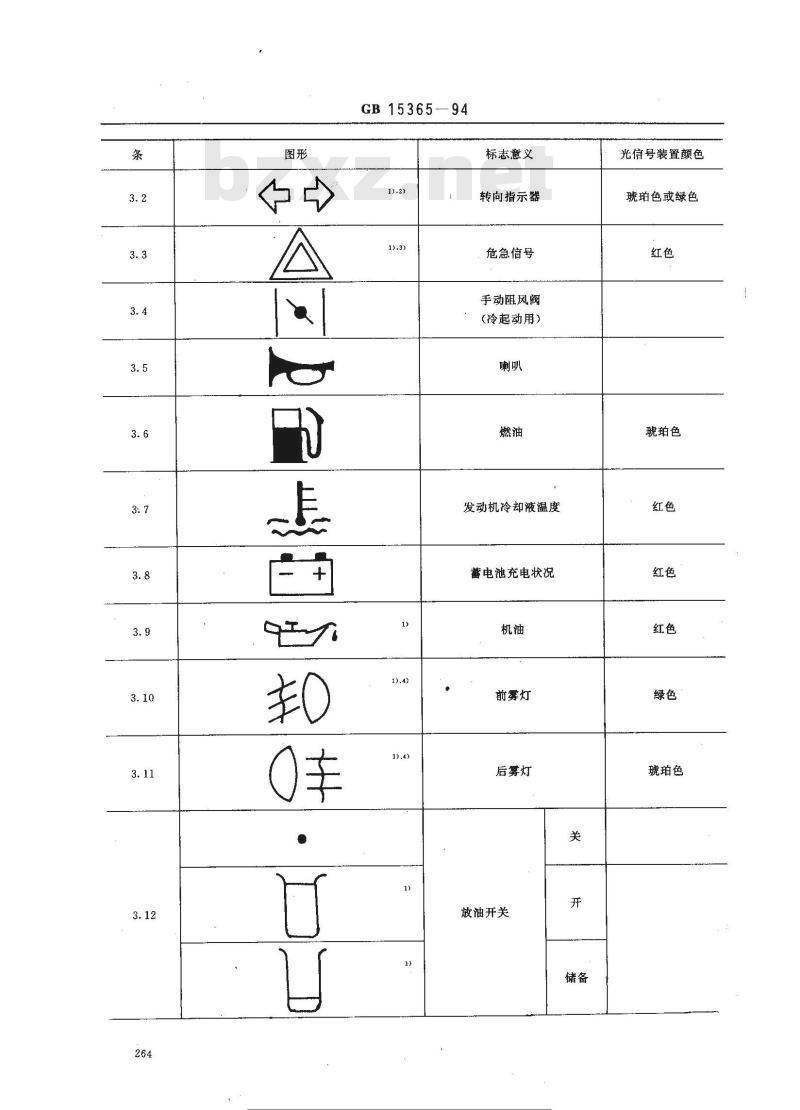

标志意义
转向指示器
危急信号
手动阻风阀
(冷起动用）
发动机冷却液温度
蓄电池充电状况
前雾灯
后雾灯
放油开关
光信号装置颜色
琥珀色或绿色
琥珀色
琥珀色
GB15365—94

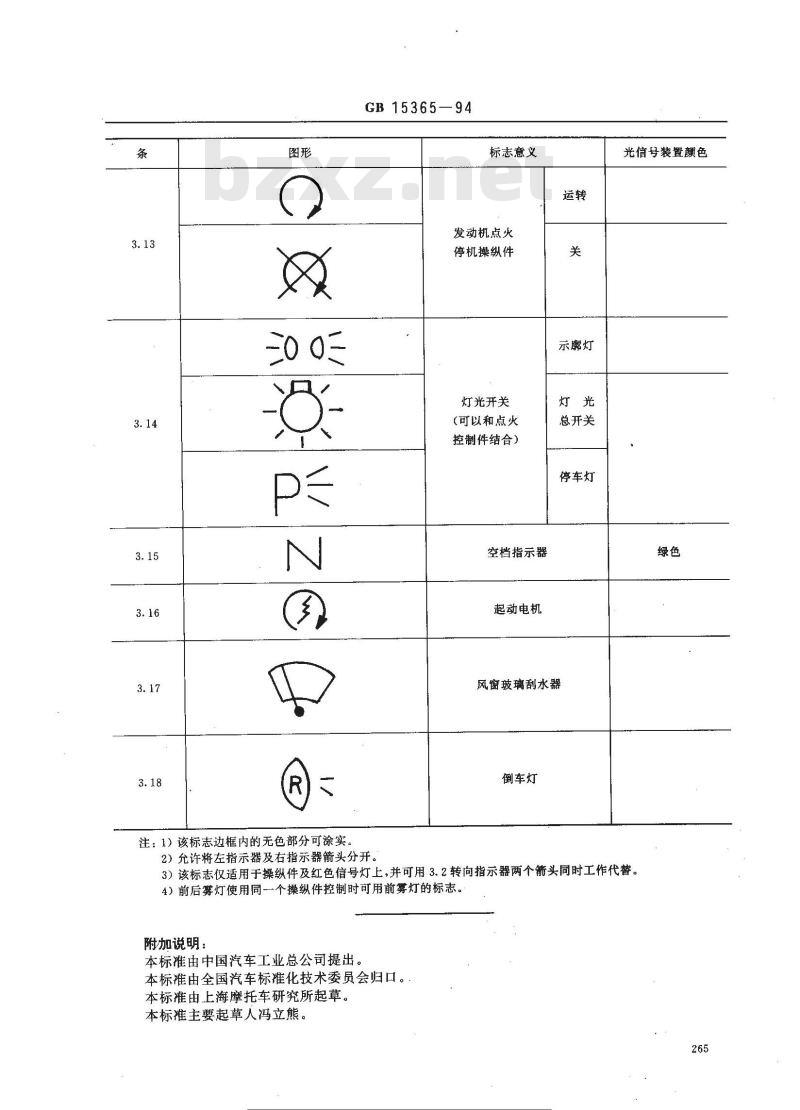

标志意义
发动机点火
停机操纵件
灯光开关
可以和点火
控制件结合）
空档指示器
起动电机
示廊灯
总开关
停车灯
风窗玻璃刮水器
倒车灯
注：1）该标志边框内的无色部分可涂实。2）允许将左指示器及右指示器箭头分开。光信号装置颜色
3）该标志仅适用于操纵件及红色信号灯上，并可用3.2转向指示器两个筋头同时工作代替。4）前后雾灯使用同一个操纵件控制时可用前雾灯的标志。附加说明：
本标准由中国汽车工业总公司提出。本标由全国汽车标准化技术委员会归口。本标准由上海摩托车研究所起草。本标准主要起草人冯立熊。
