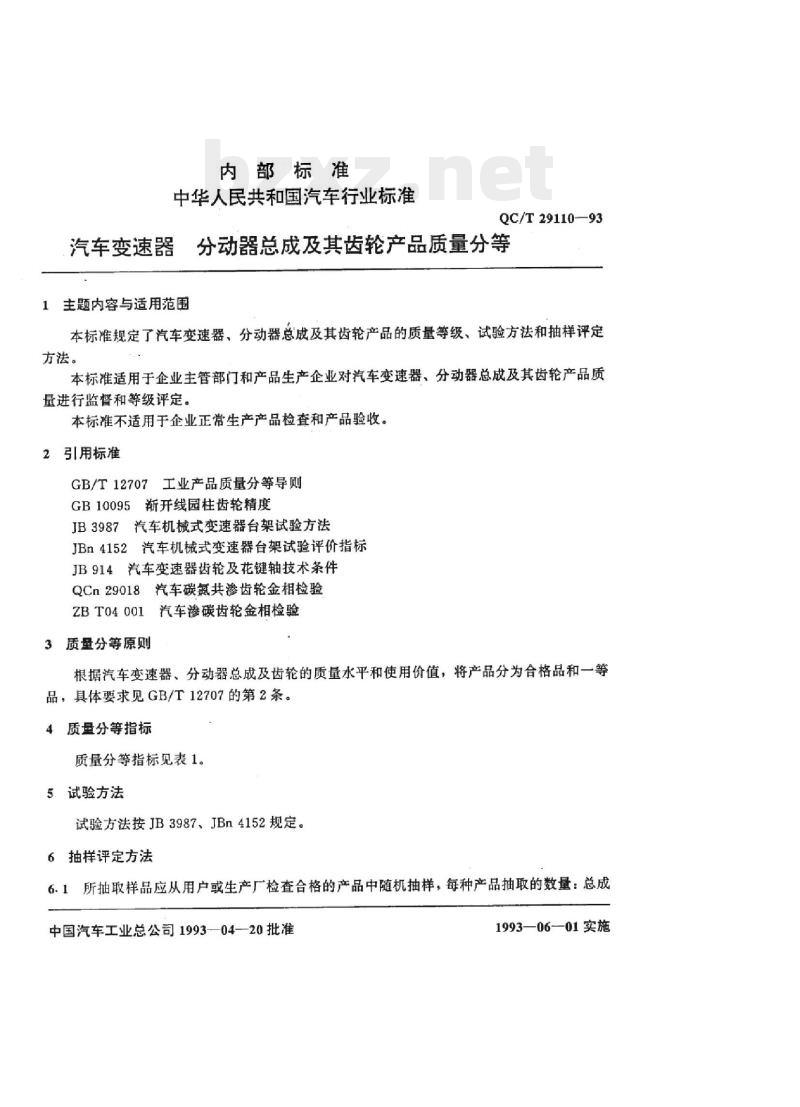

【QC汽车标准】 汽车变速器分动器总成及其齿轮产品质量分等

内部标准
中华人民共和国汽车行业标准
QC/T29110—93
分动器总成及其齿轮产品质量分等汽车变速器
1主题内容与适用范围
本标准规定了汽车变速器、分动器总成及其齿轮产品的质量等级、试验方法和抽样评定方法。
本标准适用于企业主管部门和产品生产企业对汽车变速器、分动器总成及其齿轮产品质量进行监督和等级评定。
本标准不适用于企业正常生产产品检查和产品验收。2引用标准
GB/T12707工业产品质量分等导则GB10095渐开线园柱齿轮精度
JB3987汽车机械式变速器台架试验方法JBn4152汽车机械式变速器台架试验评价指标JB914汽车变速器齿轮及花键轴技术条件QCn29018汽车碳氨共渗齿轮金相检验ZBT04001汽车渗碳齿轮金相检验3质量分等原则
根据汽车变速器、分动器总成及齿轮的质量水平和使用价值，将产品分为合格品和一等品，具体要求见GB/T12707的第2条。4质量分等指标

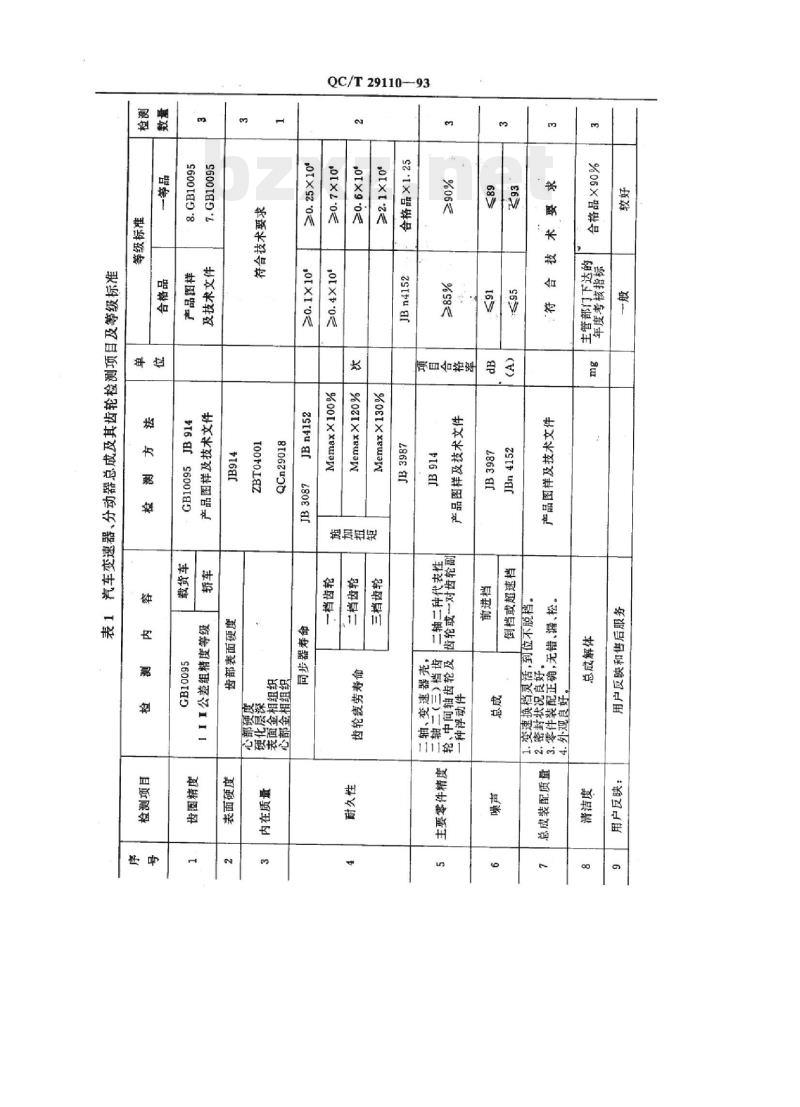

质量分等指标见表1。
5试验方法
试验方法按JB3987、JBn4152规定。6抽样评定方法
6.1所抽取样品应从用户或生产厂检查合格的产品中随机抽样，每种产品抽取的数量：总成中国汽车工业总公司1993-04——20批准1993—06—01实施
QC/T29110--93
%06X号
蜡给一
项目合格率
施加扭矩
培收器回
QC/T29110—93

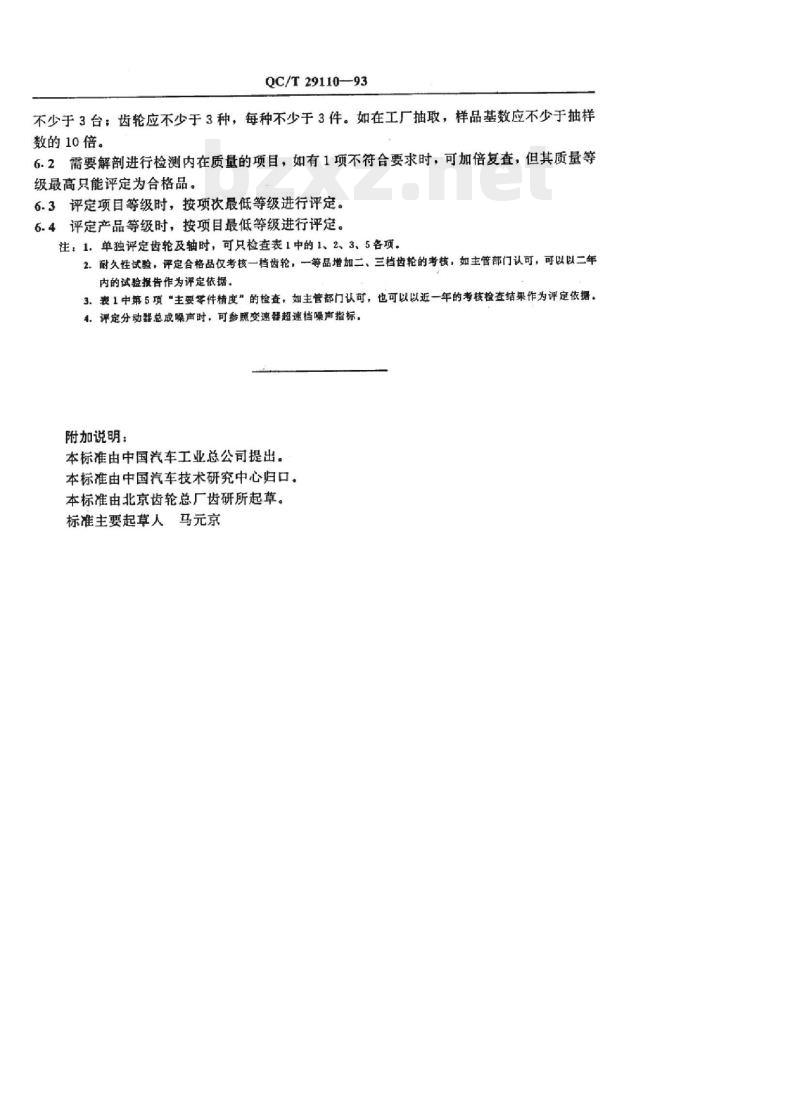

不少于3台；齿轮应不少于3种，每种不少于3件。如在工厂抽取，样品基数应不少于抽样数的10倍。bZxz.net
6.2需要解剖进行检测内在质量的项目，如有1项不符合要求时，可加倍复查，但其质量等级最高只能评定为合格品。
6.3评定项目等级时，按项次最低等级进行评定。6.4评定产品等级时，按项目最低等级进行评定。注：1．单独评定齿轮及轴时，可只检查表1中的1、2、3、5各项。2．耐久性试验，评定合格品仅考核一档齿轮，一等品增加二、三档齿轮的考核，如主部门认可，可以以二年内的试验报告作为评定依据。
3．表1中第5项“主要零件精度”的检查，如主管部门认可，也可以以近一年的考核检查结果作为评定依据。4.评定分动器总成噪声时，可参照变速器超速档噪声指标：附加说明：
本标准由中国汽车工业总公司提出。本标准由中国汽车技术研究中心归口。本标准由北京齿轮总厂齿研所起草。标准主要起草人马元京
