【国家标准】 鞋类 内底试验方法 层间剥离强度

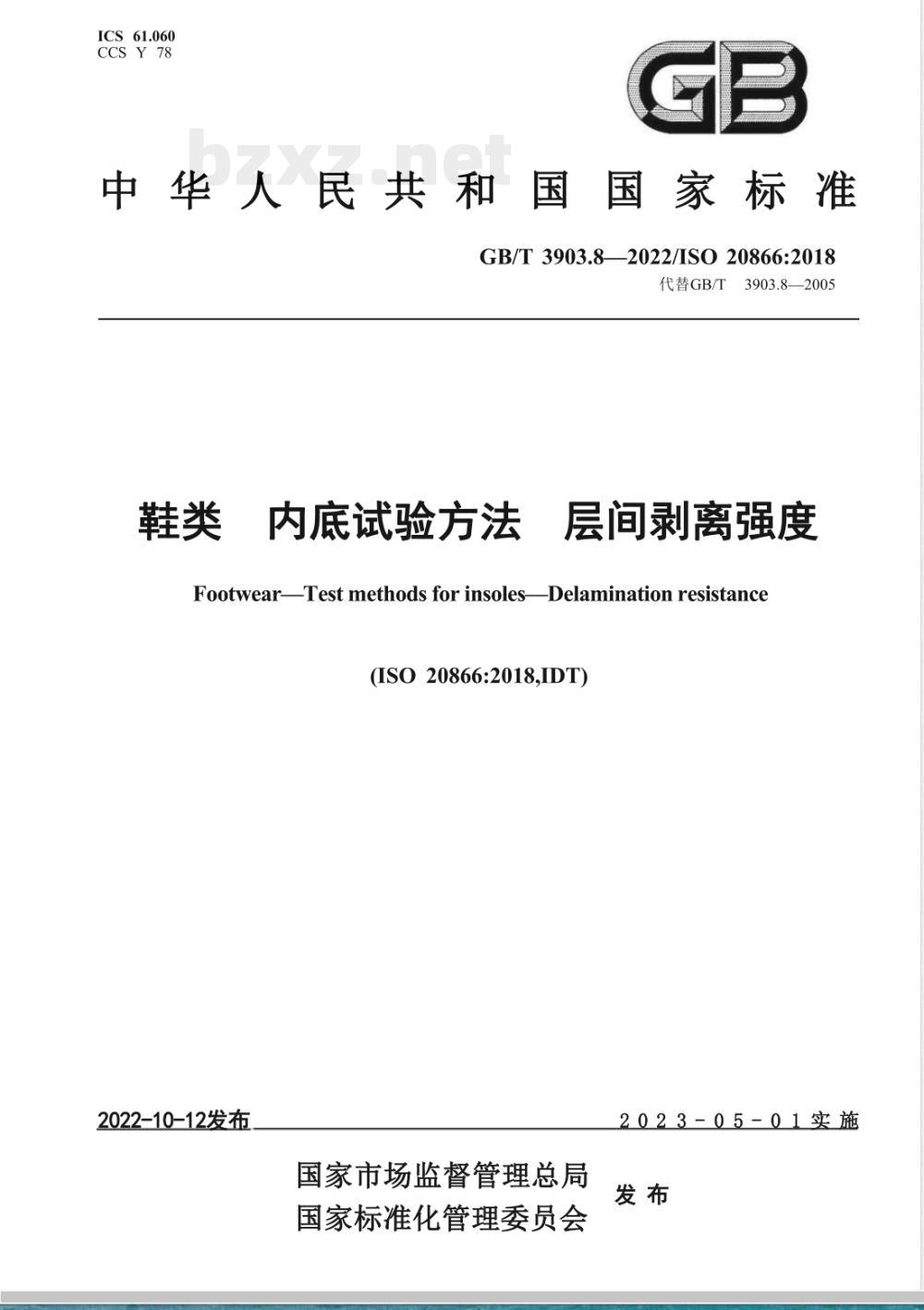

ICS61.060
CCSY78
中华人民共和国国家标准
GB/T3903.8-2022/ISO20866:2018代替GB/T3903.8—2005
内底试验方法
层间剥离强度
FootwearTestmethods for insolesDelamination resistance(ISO 20866:2018,IDT)
2022-10-12发布
国家市场监督管理总局
国家标准化管理委员会
2023-05-01实施

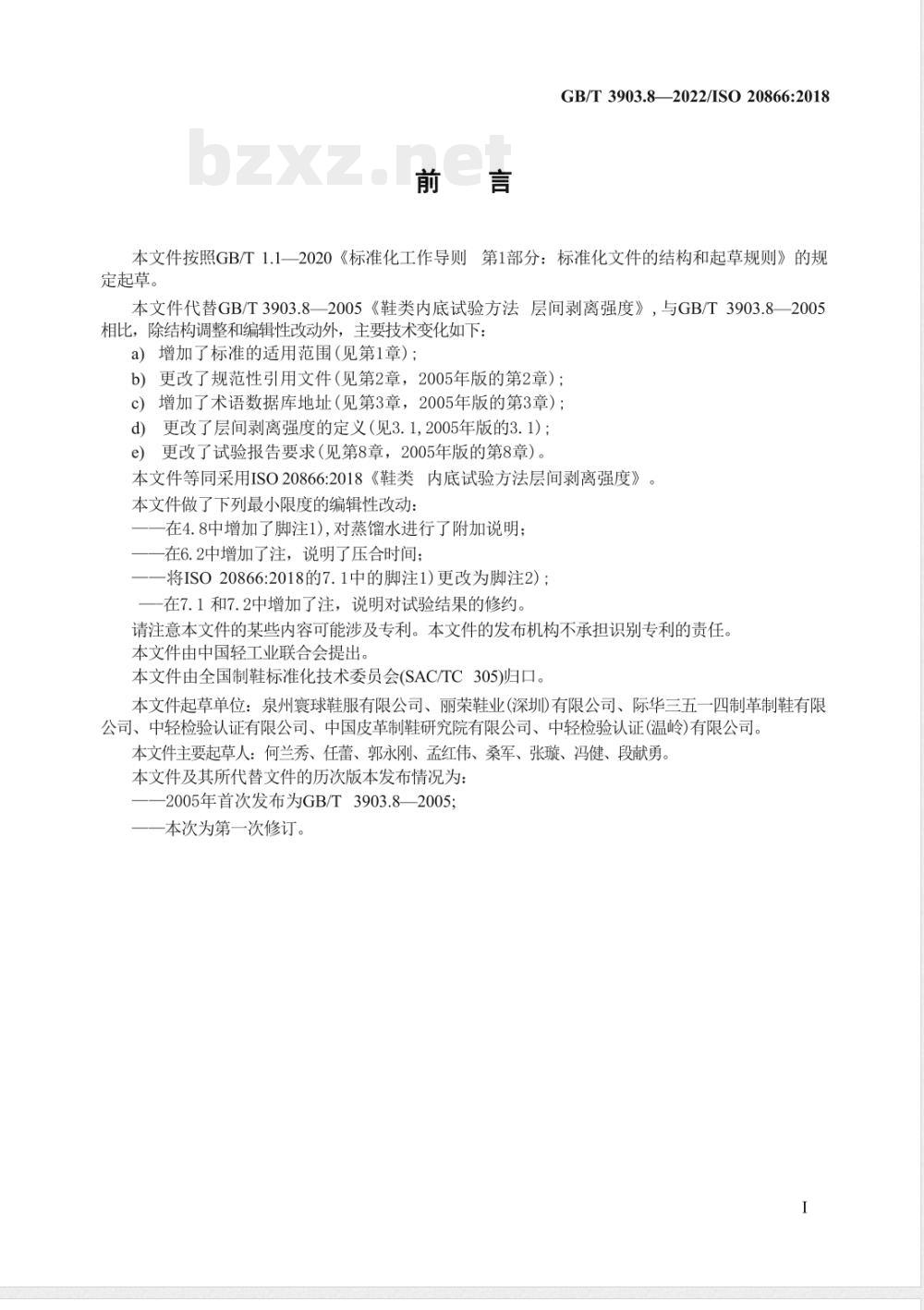

GB/T3903.82022/ISO20866:2018本文件按照GB/T1.12020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T3903.8—2005《鞋类内底试验方法层间剥离强度》，与GB/T3903.8—2005相比，除结构调整和编辑性改动外，主要技术变化如下：a）增加了标准的适用范围（见第1章）；b）更改了规范性引用文件（见第2章，2005年版的第2章）：c）增加了术语数据库地址（见第3章，2005年版的第3章）；更改了层间剥离强度的定义（见3.1,2005年版的3.1)；d
更改了试验报告要求（见第8章，2005年版的第8章）。e
本文件等同采用ISO20866:2018《鞋类内底试验方法层间剥离强度》。本文件做了下列最小限度的编辑性改动：在4.8中增加了脚注1），对蒸馏水进行了附加说明；在6.2中增加了注，说明了压合时间；一将ISO20866:2018的7.1中的脚注1)更改为脚注2)：一在7.1和7.2中增加了注，说明对试验结果的修约。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国轻工业联合会提出。本文件由全国制鞋标准化技术委员会(SAC/TC305)归口。本文件起草单位：泉州寰球鞋服有限公司、丽荣鞋业（深圳）有限公司、际华三五一四制革制鞋有限公司、中轻检验认证有限公司、中国皮革制鞋研究院有限公司、中轻检验认证（温岭）有限公司。本文件主要起草人：何兰秀、任蕾、郭永刚、孟红伟、桑军、张璇、冯健、段献勇。本文件及其所代替文件的历次版本发布情况为：-2005年首次发布为GB/T3903.82005;一本次为第一次修订。
1范围

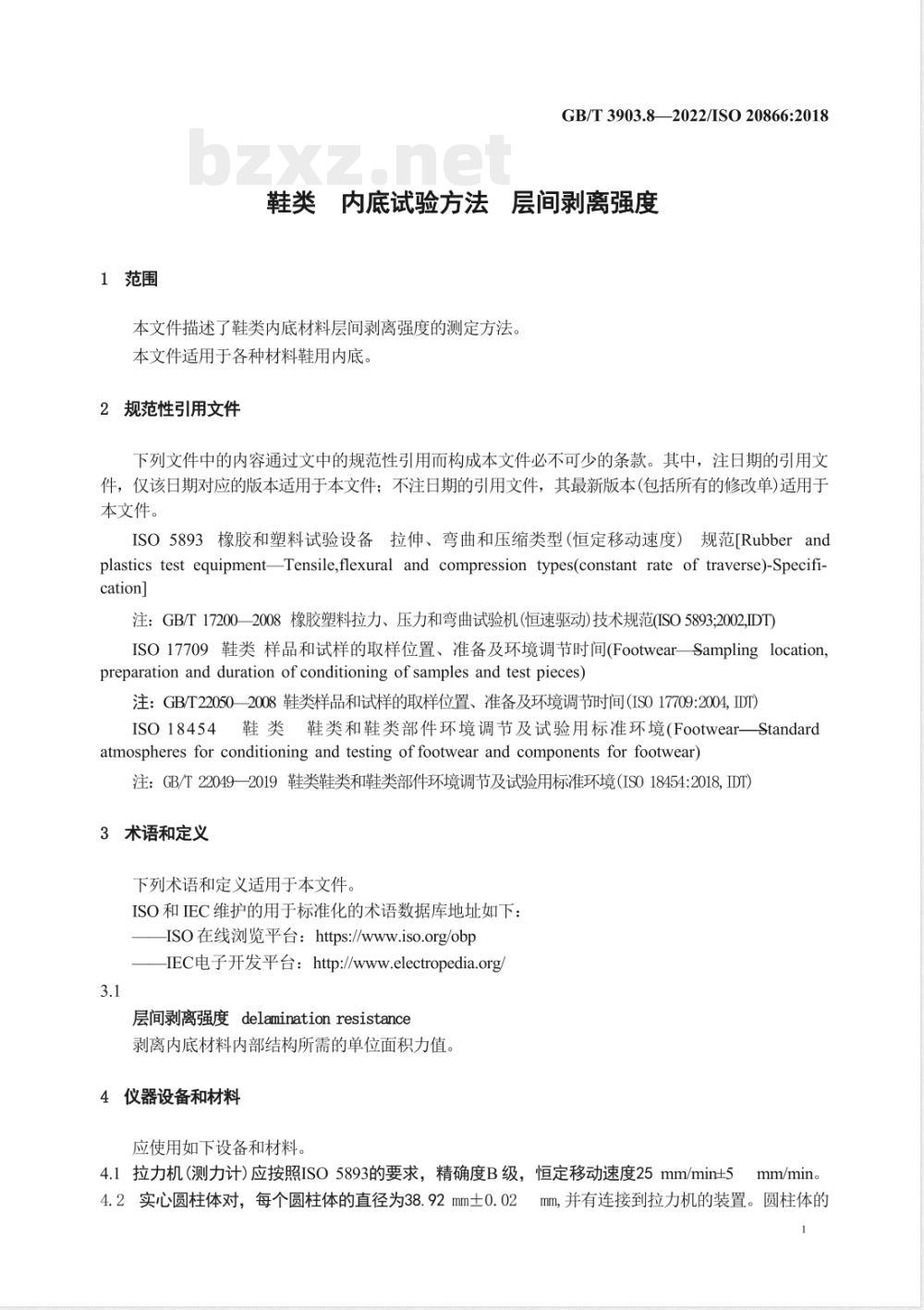

GB/T3903.8—2022/ISO20866:2018鞋类内底试验方法层间剥离强度本文件描述了鞋类内底材料层间剥离强度的测定方法。本文件适用于各种材料鞋用内底。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO5893橡胶和塑料试验设备拉伸、弯曲和压缩类型（恒定移动速度）规范[Rubberandplastics test equipment-Tensile,flexural and compression types(constant rate of traverse)-Specifi-cation]
注：GB/T172002008橡胶塑料拉力、压力和弯曲试验机（恒速驱动）技术规范(ISO5893;2002,IDTISO17709鞋类样品和试样的取样位置、准备及环境调节时间(FootwearSamplinglocationpreparation and durationof conditioningof samplesandtestpieces)注：GB/T22050—2008鞋类样品和试样的取样位置、准备及环境调节时间（IS017709:2004,IDT）ISO18454鞋类鞋类和鞋类部件环境调节及试验用标准环境（FootwearStandardatmospheresforconditioningandtestingoffootwearandcomponentsforfootwear注：GB/T22049—2019鞋类鞋类和鞋类部件环境调节及试验用标准环境（IS018454:2018,IDT）3术语和定义
下列术语和定义适用于本文件
ISO和EC维护的用标准化的术语数据库地址如下：ISo在线浏览平台：https://iso.org/obpIEC电子开发平台：http:/electropedia.org/3.1
层间剥离强度delaminationresistance剥离内底材料内部结构所需的单位面积力值。4仪器设备和材料
应使用如下设备和材料。
4.1拉力机（测力计）应按照ISO5893的要求，精确度B级，恒定移动速度25mm/min+5mm/min
4.2实心圆柱体对，每个圆柱体的直径为38.92mm士0.02mm，并有连接到拉力机的装置。圆柱体的1

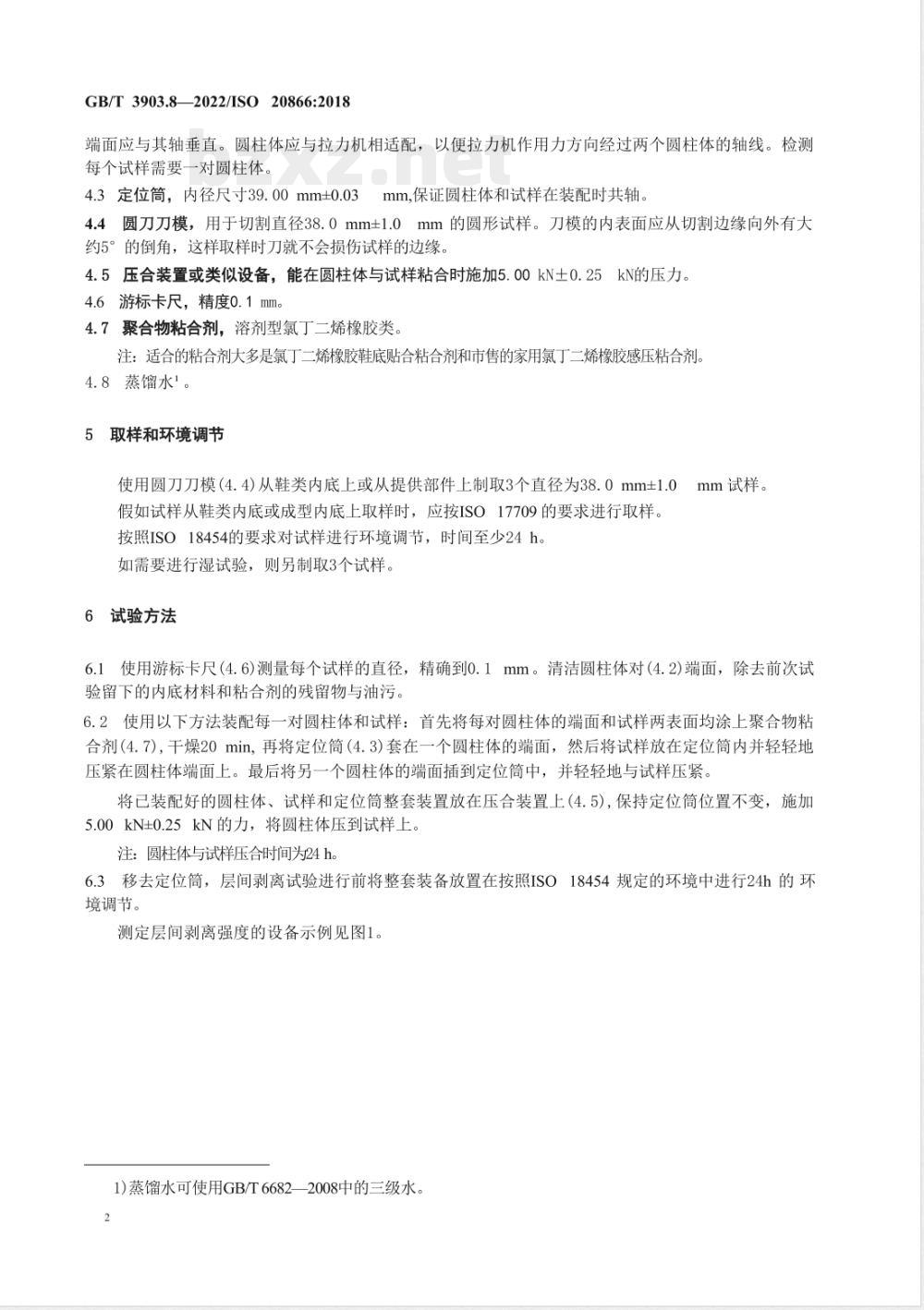

GB/T3903.82022/ISO20866:2018端面应与其轴垂直。圆柱体应与拉力机相适配，以便拉力机作用力方向经过两个圆柱体的轴线。检测每个试样需要一对圆柱体。
4.3定位筒，内径尺寸39.00mm±0.03mm,保证圆柱体和试样在装配时共轴。4.4圆刀刀模，用于切割直径38.0mm±1.00mm的圆形试样。刀模的内表面应从切割边缘向外有大约5°的倒角，这样取样时刀就不会损伤试样的边缘。4.5压合装置或类似设备，能在圆柱体与试样粘合时施加5.00kN土0.25kN的压力。4.6游标卡尺，精度0.1mm。
4.7聚合物粘合剂，溶剂型氯丁二烯橡胶类注：适合的粘合剂大多是氯丁二烯橡胶鞋底贴合粘合剂和市售的家用氯丁二烯橡胶感压粘合剂。4.8蒸馏水。
5取样和环境调节
使用圆力力模（4.4）从鞋类内底上或从提供部件上制取3个直径为38.0mm1.0mm试样。
假如试样从鞋类内底或成型内底上取样时，应按ISO17709的要求进行取样。按照ISO18454的要求对试样进行环境调节，时间至少24h如需要进行湿试验，则另制取3个试样。6试验方法
使用游标卡尺（4.6)测量每个试样的直径，精确到o.1mm。清洁圆柱体对（4.2)端面，除去前次试6.1
验留下的内底材料和粘合剂的残留物与油污。6.2使用以下方法装配每一对圆柱体和试样：首先将每对圆柱体的端面和试样两表面均涂上聚合物粘合剂（4.7)，干燥20min，再将定位筒（4.3）套在一个圆柱体的端面，然后将试样放在定位筒内并轻轻地压紧在圆柱体端面上。最后将另一个圆柱体的端面插到定位筒中，并轻轻地与试样压紧。将已装配好的圆柱体、试样和定位简整套装置放在压合装置上（4.5），保持定位筒位置不变，施加5.00kN±0.25kN的力，将圆柱体压到试样上。注：圆柱体与试样压合时间为24h。6.3移去定位筒，层间剥离试验进行前将整套装备放置在按照ISO18454规定的环境中进行24h的环境调节。

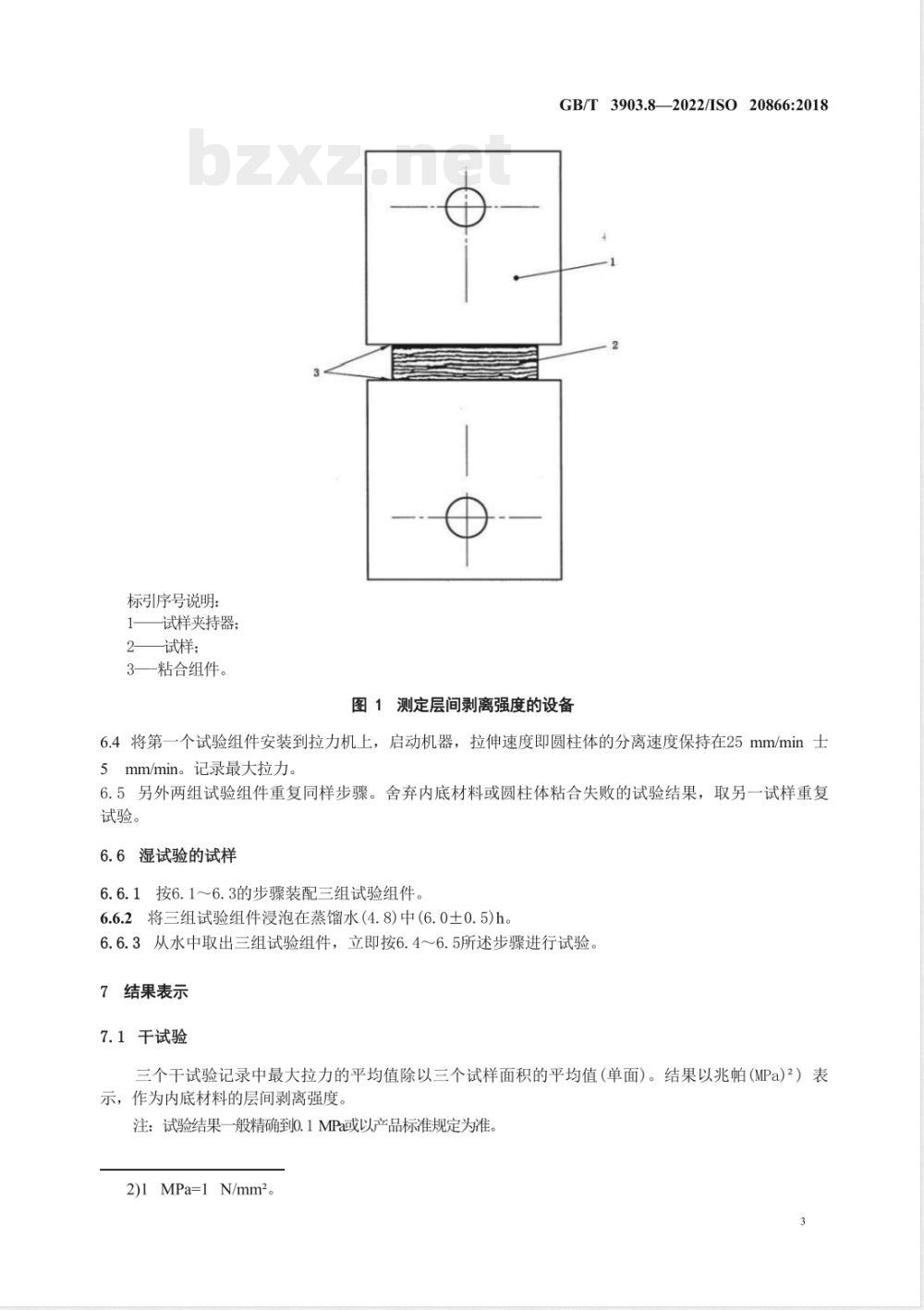

测定层间剥离强度的设备示例见图1。1）蒸留水可使用GB/T6682一2008中的三级水，标引序号说明：
试样持器：
2——试样：
3粘合组件。
GB/T3903.82022/ISO20866:2018图1测定层间剥离强度的设备
6.4将第一个试验组件安装到拉力机上，启动机器，拉伸速度即圆柱体的分离速度保持在25mm/min士5mm/min。记录最大拉力。
6.5另外两组试验组件重复同样步骤。舍弃内底材料或圆柱体粘合失败的试验结果，取另一试样重复试验。
6.6湿试验的试样
6.6.1按6.1～6.3的步骤装配三组试验组件。6.6.2将三组试验组件浸泡在蒸馏水(4.8)中(6.0土0.5)h。6.6.3从水中取出三组试验组件，立即按6.4~6.5所述步骤进行试验。7结果表示
7.1干试验
三个干试验记录中最大拉力的平均值除以三个试样面积的平均值（单面）。结果以兆帕（MPa））表示，作为内底材料的层间剥离强度。注：试验结果一般精确到o.1MPa或以产品标准规定为准。2)1MPa=1N/mm2。
GB/T3903.82022/ISO20866:20187.2湿试验
三个湿试验记录中最大拉力的平均值除以三个试样面积的平均值（单面）。结果以兆帕(MPa）表示，作为湿态内底材料的层间剥离强度。注：试验结果一般精确到0.1MPa或以产品标准规定为准。8
试验报告
试验报告应包括以下内容：
采用的文件编号；
根据第7章表示的试验结果；
试样的材质和详细描述：
如有需要，对试样的制备过程进行描述；采用的试验方法（干试验或湿试验）；与本文件试验步骤的任何偏离：试验日期；
试验过程中观察到的标准环境条件。[]
参考文献
8分析实验室用水规格和试验方法66822008下载标准就来标准下载网
3903.8—2022/ISO
20866:2018
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
