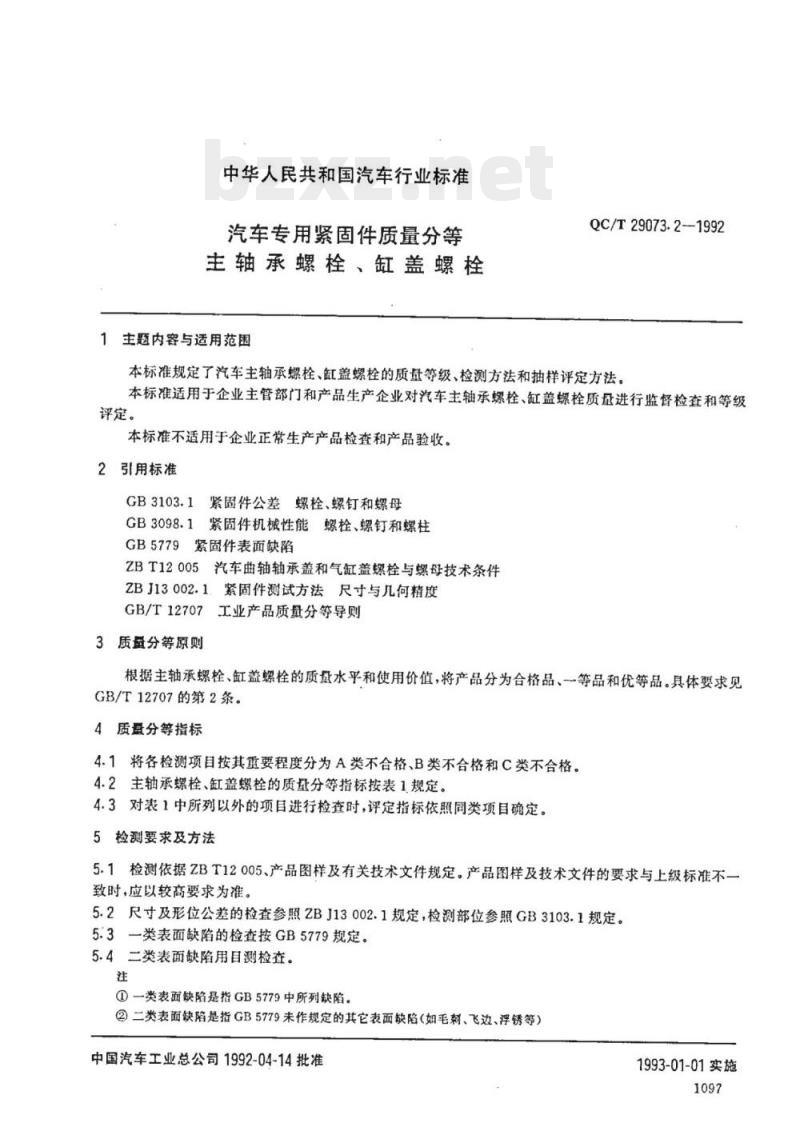

【QC汽车标准】 汽车专用紧固件质量分等主轴承螺栓、缸盖螺栓

中华人民共和国汽车行业标准
汽车专用紧固件质量分等
主轴承螺栓、缸盖螺栓
1主题内容与适用范围
QC/T29073.2--1992
本标准规定了汽车主轴承螺栓、缸盖螺栓的质量等级、检测方法和抽样评定方法。本标准适用于企业主管部门和产品生产企业对汽车主轴承螺栓、缸盖螺栓质量进行监督检查和等级评定。
本标准不适用于企业正常生产产品检查和产品验收。2引用标准
GB3103.1紧固件公差螺栓、螺钉和螺母GB3098.1紧固件机械性能螺检、螺钉和螺柱GB5779紧固件表面缺陷
ZBT12005汽车曲轴轴承盖和气缸盖螺栓与螺母技术条件ZBJ13002.1
紧固件测试方法尺寸与几何精度GB/T12707工业产品质量分等导则3质量分等原则
根据主轴承螺栓、缸盖螺栓的质量水平和使用价值，将产品分为合格品、一等品和优等品。具体要求见GB/T12707的第2条。
4质盈分等指标
4.1将各检测项目按其重要程度分为A类不合格、B类不合格和C类不合格。4.2主轴承螺栓、缸盖螺栓的质量分等指标按表1规定。4.3对表1中所列以外的项目进行检查时，评定指标依照同类项目确定。5检测要求及方法
5.1检测依据ZBT12005、产品图样及有关技术文件规定。产品图样及技术文件的要求与上级标准不-致时，应以较高要求为准。
5.2尺寸及形位公差的检查参照ZBJ13002.1规定，检测部位参照GB3103.1规定。5.3一类表面缺陷的检查按GB5779规定。5.4二类表面缺陷用目测检查。
①一类表面缺陷是指GB5779中所列缺陷。②二类表面缺陷是指GB5779未作规定的其它表面缺陷（如毛刺、飞边、浮锈等）中国汽车工业总公司1992-04-14批准1993-01-01实施
5机械性能试验按GB3098.1规定。5.5

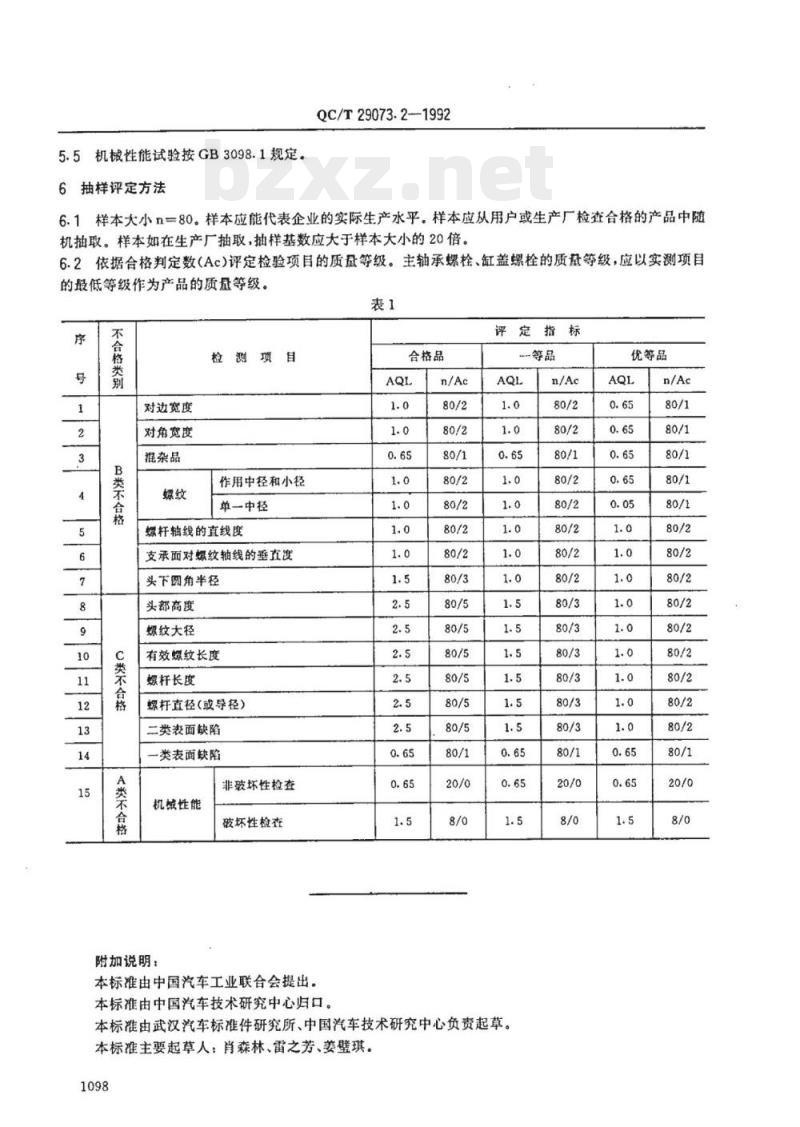

6抽样评定方法
QC/T29073.2—1992
6.1样本大小n=80。样本应能代表企业的实际生产水平。样本应从用户或生产厂检查合格的产品中随机抽取。样本如在生产厂抽取，抽样基数应大于样本大小的20倍。依据合格判定数(Ac)评定检验项目的质量等级。主轴承螺检、缸盖螺栓的质量等级，应以实测项目6.2
的最低等级作为产品的质量等级。表1
不合格类别
B类不合格
C类不合格
A类不合格
对边宽度
对角宽度
混杂品
检测项目
作用中径和小径
单一中径
螺杆轴线的直线度
支承面对螺纹轴线的垂直度
头下圆角半径
头部高度
螺纹大径www.bzxz.net
有效螺纹长度
螺杆长度
螺杆直径（或导径)
二类表面缺陷
一类表面缺陷
机械性能
附加说明：
非破坏性检查
破坏性检在
本标准由中国汽车工业联合会提出。本标准由中国汽车技术研究中心归口。合格品
评定指标
本标准由武汉汽车标准件研究所、中国汽车技术研究中心负责起草。本标准主要起草人：肖森林、雷之芳、姜璧琪。1098
优等品
