【QC汽车标准】 电动汽车用异步驱动电机系统

ICS 43.040
中华人民共和国汽车行业标准
QC/T1068—2017
电动汽车用异步驱动电机系统
Asynchronous drive motor system for electric vehicles馆藏文本
仅供参阅
2017-01-09发布
2017~07-01实施
中华人民共和国工业和信息化部发布前言
规范性引用文件
术语和定义
要求·
试验方法
检验规则·
标志与标识
附录A（规范性附录)
检验分类
馆藏文本
仅供参阅wwW.bzxz.Net
QC/T 10682017
QC/1 1068-2017

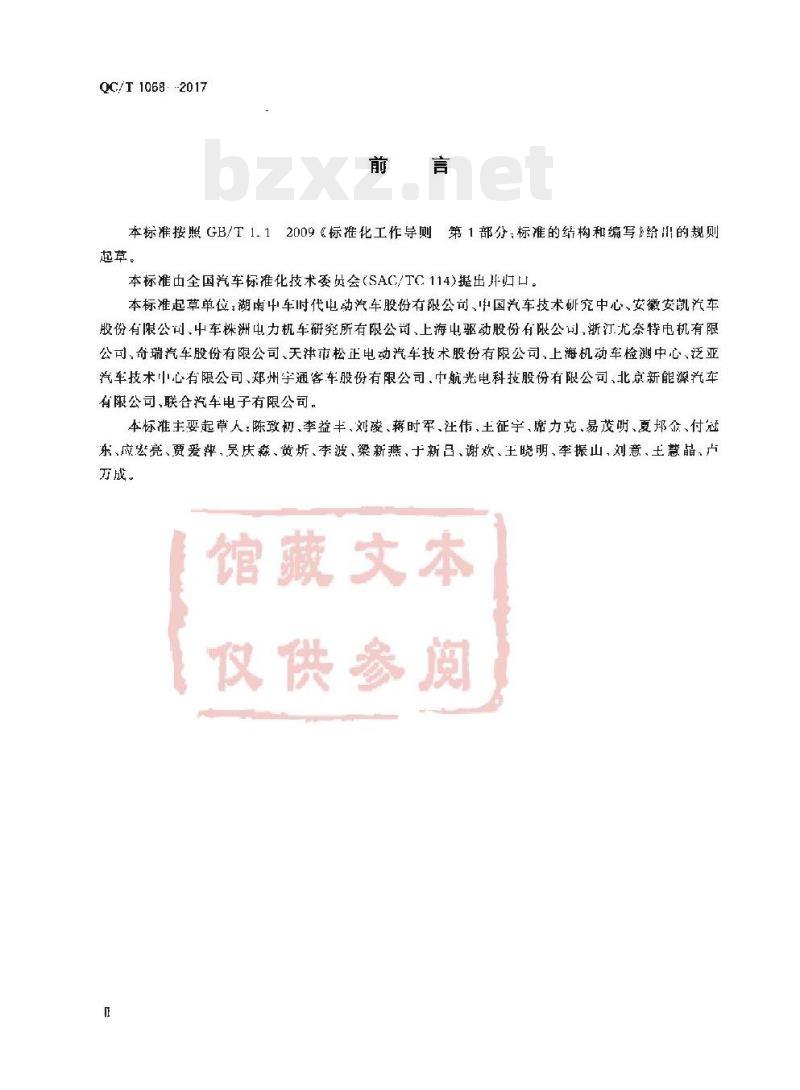

本标准按照GB/T 1.12009 &标准化工作导则第 1部分;标准的结构和编写给川的规则起草，
本标中全国汽车探准化技术委员会（SAC/T℃114）捷出班归口本标准起草单位：湖南中车时代电动汽车股份有限公司、中国汽车技术研究中心、安徽安凯汽车股份有限公司、中车株洲电力机车研究所有限公司、上海出驱动股份有限公司，浙汀光特电机有限公司、奇瑞汽车股份有限公司、天津市松正电动汽车技术股份有限公司、上海机动车检测中心、泛亚汽车技术中心有限公司、郑州宇通客车股份有限公司、中航光电科技股份有限公司、北京新能源汽车有限公司、联合汽车电子有限公司，本标准主要起草人：陈致初、李益丰、刘凌、蒋时军、注伟、土征宇,席力克.易茂明、夏邦金、付冠乐、应宏亮、贾爱葬,吴庆森、黄圻、李波、梁新燕、于新吕、谢欢、王晓明、李振山,刘意、王慧晶、卢万成。
馆藏文本
仅供参阅

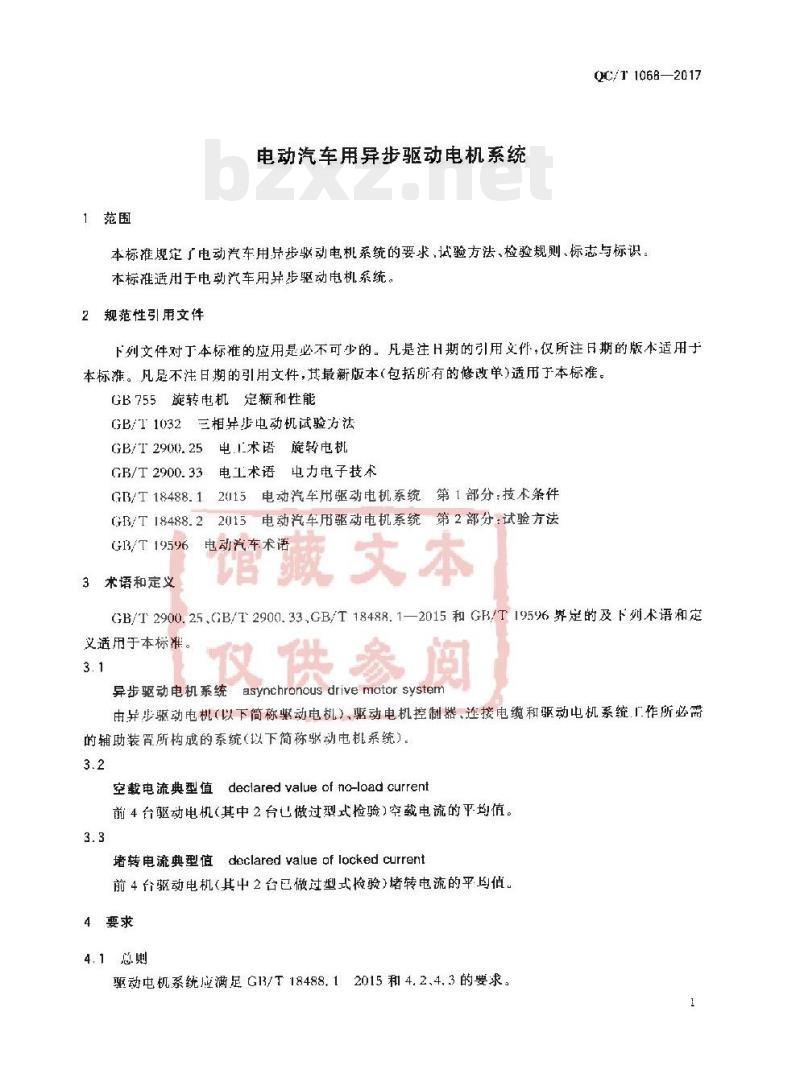

1范围
电动汽车用异步驱动电机系统
QC/T1068—2017
本标准规定了电动汽车用异步动电机系统的要求，试验方法、检验规则，标志与标识。本标雅适用于电动汽车用异步驱动电机系统。2规范性引用文件
下列文件对丁本标准的应用是必不可少的。凡是注H期的引用义件，仅所注日期的版本适用于本标准。凡足不注日期的引用文件，其最新版本（包括所有的修改单)适用于本标准。GB755旋转电机定额和性能
GB/T1032三相异步电动机试验方法GB/T2900.25电.1术语旋转电机
GB/T2900.33电工术语电力电子技术GB/T18488.12015电动汽车用驱动电机系统第1部分：技术条件GB/T18488.22015电动汽车用驱动电机系统第2部分：试验方法馆藏文本
G3/T 19596
3术语和定义
GB/T29(00.25、GB/T2900.33GB/T18488.1—2015和GB/T19596界定的及下列术语和定义适用于本标准。
仪供参阅
异步驱动电机系统 asynchronous drive mator system由异必驱动电机（以下简称驱动电机）驱动电机控制器、连接电缆和驱动电机系统厂作所必需的辅助装置所构成的系统（以下简称驱动电机系统）。3.2
空载电流典型值declaredvalueof no-loadcurent前4台驱动电机（其中2台己做过型式检验）空载电流的平均值。3.3
Ideclared value of locked current堵转电流典型值
前4↑驱动电机（其中2台已做过型式检验）堵转电流的平与值4要求
4.1总则
驱动电机系统应满足G13/T18488.12015和4.2、4.3的要求。1
-KAoNirKAca
QC/T 10682017
4.2驱动电机空载电流容差
驱动电机在规定的工频电压下空载运行，空载电流不得偏离典型值的土10火。规定的工频空载电压（以下简称规定电压）通过计算得出，其值为驱动电机在整个运行范围内的最大磁通值所对应的电压。
4.3驱动电机堵转电流容差
驱动电机在规定的工频堵转电压下运行，堵转电流不得偏离典型值的土5%：规定的工频堵转电（以下简称规定电压）在所牛产的第台驱动电机上确定，其值为将驱动电机堵件，能产生额定电流的工频电压。5试验方法
5.1总则
除5.2、5.3规定的试验左法外，其他试验项口的试验方法按GB/T18488.22015执行。5.2、5.3所规定的试验均在实际冷状态下进行，试验电源为工频电源。5.2驱动电机究载试验
进行型式检验的驱动电机必须测量空载线。其中起始点的电压为4.2规定电压的1.25倍然后逐步降低电压到可能达到的最低电床值（即电流开始回升时）为止，测量驱动电机各测量点的输人电压，空载电流、空载揽耗和功率因数：试验时至少测量7点，其中必须精确测量4.2规定电压下的空载电流。试验后，根据GB/T1032规定的方法绘制相应的出线，开计算山风摩耗和铁耗。进行小厂检验的驱动电机不必测量空载曲线，只需测量4.2规定的电压时的空载电流。5.3驱动电机瑞转试验
进行型式检验的验动电机必须测量堵转特性曲线。将驱动电机转子堵住，施加工频电压，开始点的堵转电流为1.2倍额定电流，然后逐步降低电乐，一直到堵转电流为0.4~0.5倍额定电流为止，记录各测点的电压、输人功率和功率因数。试验时至少测量7点，其中要求在第一台驱动电机上精确测量4.3规定的电压。试验后、绘制山堵转电压输人功率和功率因数与堵转中流之间的曲线，
进行出厂检验的驱动电机不必测量堵转曲线：只需测量4，3规定电压时的堵转电流，6检验规则
检验规则按（B/T18488.12015执行·其t检验项目见附录A。7标志与标识
按GB/T18488.12015热行。
