【QB轻工标准】 皮革色牢度试验加速老化条件下颜色的变化

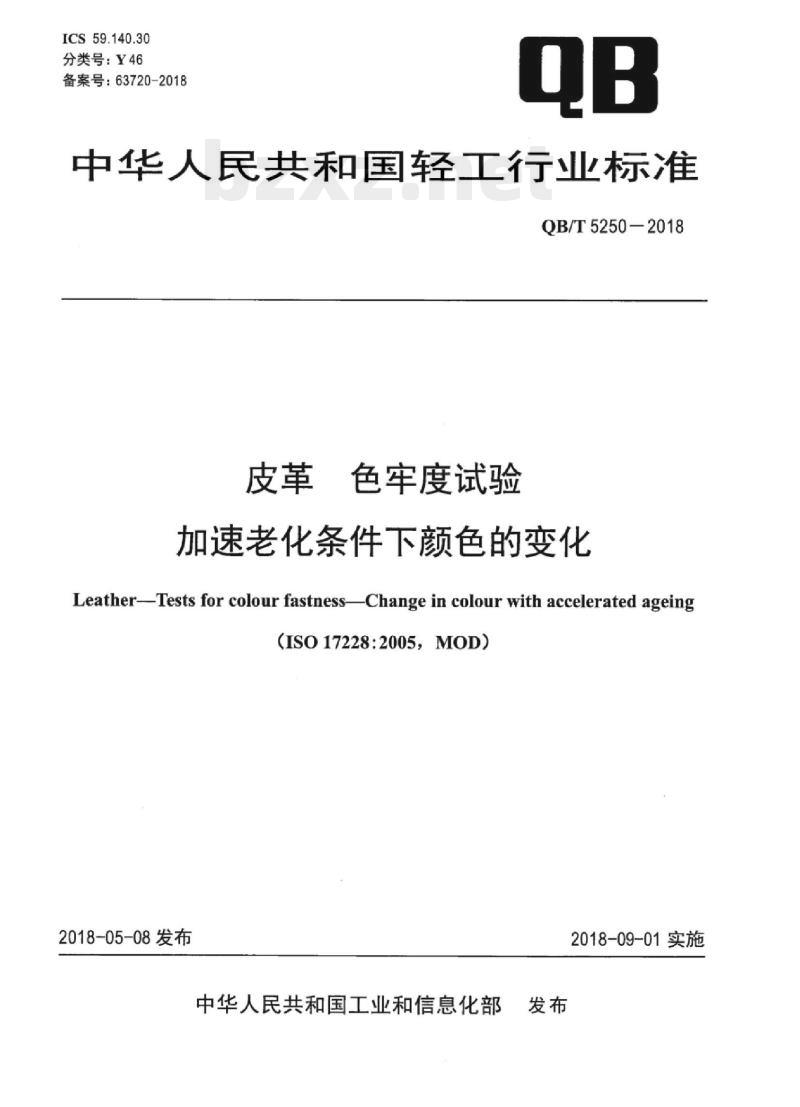

ICS59.140.30
分类号：Y46
备案号：63720-2018
中华人民共和国轻工行业标准
QB/T5250—2018
色牢度试验
加速老化条件下颜色的变化
Leather-Tests for colour fastness-Change in colour with accelerated ageing(ISO17228:2005，MOD)
2018-05-08发布
中华人民共和国工业和信息化部发布
2018-09-01实施

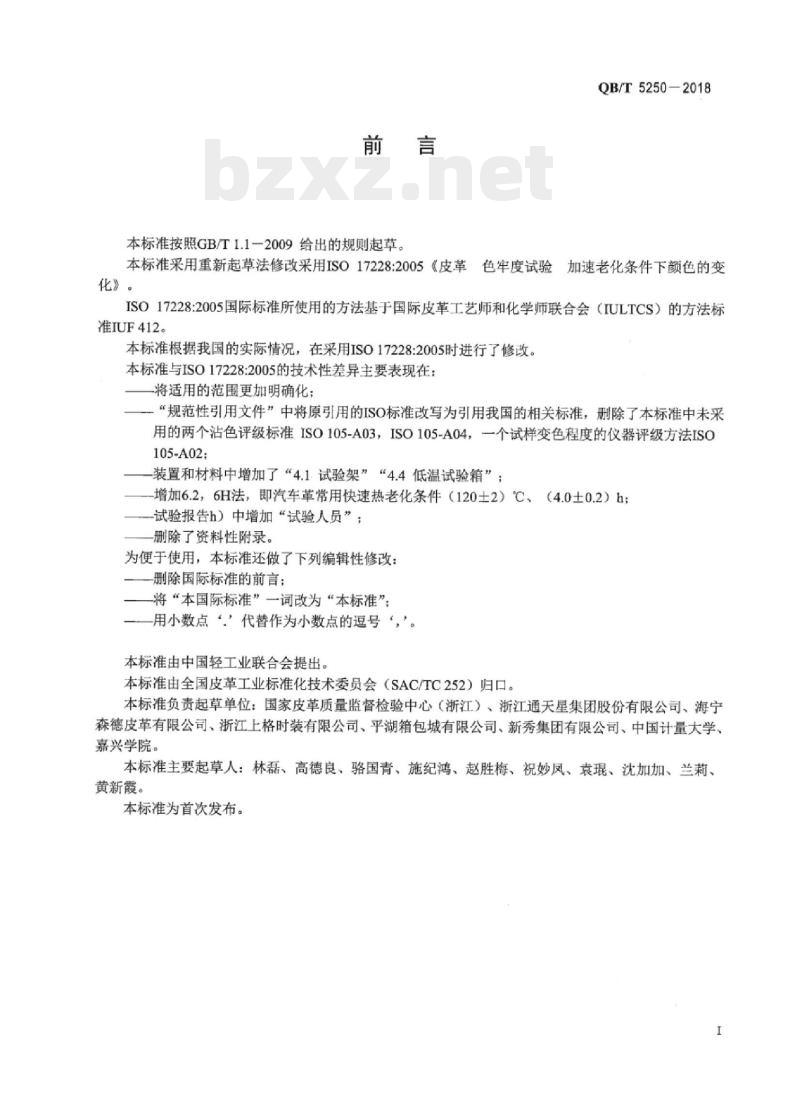

本标准按照GB/T1.1一2009给出的规则起草。QB/T5250—2018
本标准采用重新起草法修改采用ISO17228:2005《皮革色牢度试验加速老化条件下颜色的变化》。
ISO17228:2005国际标准所使用的方法基于国际皮革工艺师和化学师联合会（IULTCS）的方法标准IUF412。
本标准根据我国的实际情况，在采用ISO17228:2005时进行了修改。本标准与ISO17228:2005的技术性差异主要表现在：-将适用的范围更加明确化：
一“规范性引用文件”中将原引用的ISO标准改写为引用我国的相关标准，删除了本标准中未采用的两个沾色评级标准ISO105-A03，ISO105-A04，一个试样变色程度的仪器评级方法ISO105-A02
装置和材料中增加了“4.1试验架”“4.4低温试验箱”：-增加6.2，6H法，即汽车革常用快速热老化条件（120土2）℃、（4.0土0.2）h试验报告h）中增加“试验人员”；-删除了资料性附录。
为便于使用，本标准还做了下列编辑性修改：-删除国际标准的前言；
一将“本国际标准”一词改为“本标准”；用小数点“”代替作为小数点的逗号“，”。本标准由中国轻工业联合会提出。本标准由全国皮革工业标准化技术委员会（SAC/TC252）归口。本标准负责起草单位：国家皮革质量监督检验中心（浙江）、浙江通天星集团股份有限公司、海宁森德皮革有限公司、浙江上格时装有限公司、平湖箱包城有限公司、新秀集团有限公司、中国计量大学、嘉兴学院。
本标准主要起草人：林磊、高德良、骆国青、施纪鸿、赵胜梅、祝妙凤、袁琨、沈加加、兰莉、黄新霞。
本标准为首次发布。

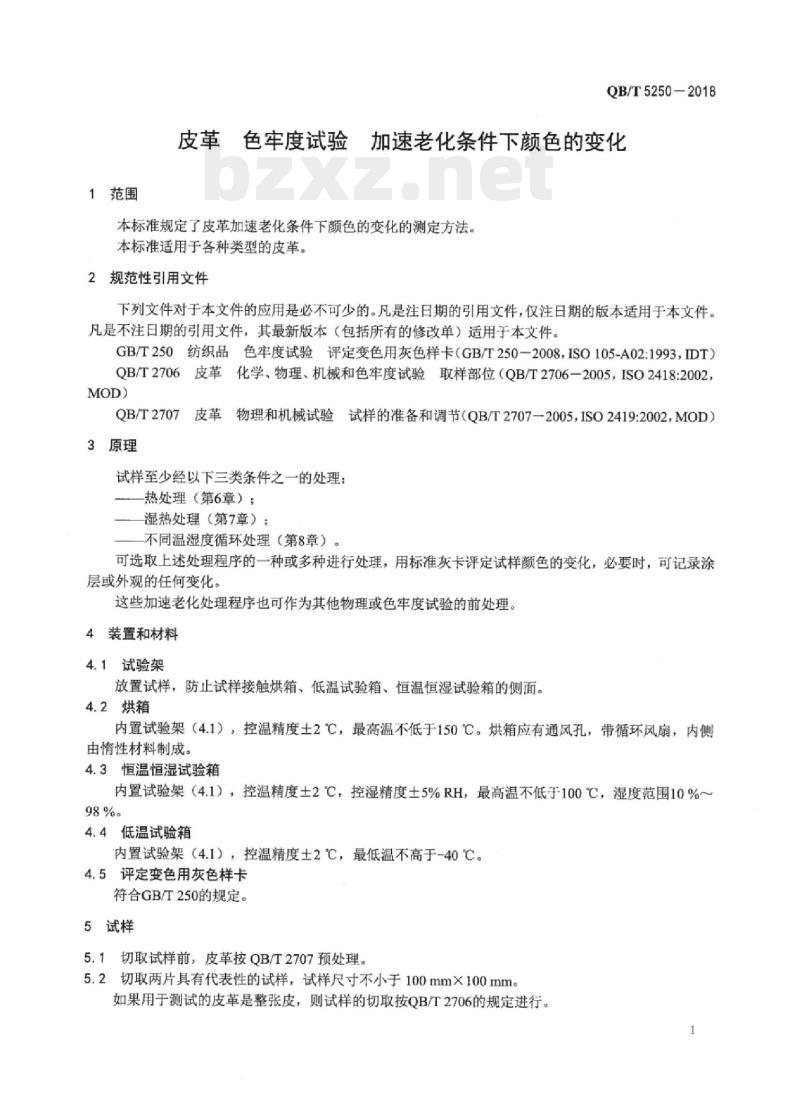

1范围
皮革色牢度试验
QB/T5250-2018
加速老化条件下颜色的变化
本标准规定了皮革加速老化条件下颜色的变化的测定方法。本标准适用于各种类型的皮革。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T250纺织品色牢度试验评定变色用灰色样卡（GB/T250一2008，ISO105-A02:1993，IDT）QB/T2706皮革化学、物理、机械和色牢度试验取样部位（QB/T2706一2005，ISO2418:2002，MOD)
7皮革物理和机械试验试样的准备和调节（QB/T2707一2005，ISO2419:2002，MOD）QB/T2707
3原理
试样至少经以下三类条件之一的处理：热处理（第6章）：
湿热处理（第7章）；
不同温湿度循环处理（第8章）。可选取上述处理程序的一种或多种进行处理，用标准灰卡评定试样颜色的变化，必要时，可记录涂层或外观的任何变化。
这些加速老化处理程序也可作为其他物理或色牢度试验的前处理。4装置和材料
4.1试验架
放置试样，防止试样接触烘箱、低温试验箱、恒温恒湿试验箱的侧面。4.2烘箱
内置试验架（4.1），控温精度土2℃，最高温不低于150℃。烘箱应有通风孔，带循环风扇，内侧由情性材料制成。
4.3恒温恒湿试验箱
内置试验架（4.1），控温精度土2℃，控湿精度土5%RH，最高温不低于100℃，湿度范围10%～98%。
4.4低温试验箱
内置试验架（4.1），控温精度土2℃，最低温不高于-40℃。4.5评定变色用灰色样卡
符合GB/T250的规定。
5试样
5.1切取试样前，皮革按QB/T2707预处理。5.2切取两片具有代表性的试样，试样尺寸不小于100mm×100mm。如果用于测试的皮革是整张皮，则试样的切取按QB/T2706的规定进行。1
QB/T5250—2018
6单独热处理老化
6.1原理
本程序主要是通过加热处理模拟长期老化作用。包括两种不同类型的变化：a）皮革本身颜色的变化：
b）由于有机物的挥发或物质的迁移，导致皮革或涂层颜色和（或）其他性能的变化。因处理温度和时间可改变，本程序可用作不同的目的，包括用作其他试验试样的前处理。6.2程序
6.2.1烘箱（4.2）预热至规定温度（见6.2.3）6.2.2将其中一块试样（作为参照样）于标准空气（见QB/T2707）避光保存。6.2.3将另一块试样用夹子挂或放在放置试样的装置（4.1）上，该装置应处于烘箱中间，空气能自由通过两边。
除非其他规定，按表1指定的条件之一对试样进行老化试验。表1热处理老化
热处理老化条件
（60±2）℃、（24±1）h
（100±2）C、（24±1）h
（60±2）℃、（72±2）h
（100±2）)℃（72±2）h
（90±2）C、（168±2）h
（50±2）℃、（168±2）h
（70±2）C、（168±2）h
（120±2）℃、（4.0±0.2）h
使用建议
普通的老化条件
未染色产品的耐黄变
普通老化条件加强
汽车革老化条件
汽车革老化条件加强
中温老化条件加强
高温老化条件加强
汽车革快速老化条件
表1给出的可选条件提供了适用不同要求的一系列条件。如果采用了其他条件，应在检测报告中明确注明。
6.2.4到了规定时间，将试样从烘箱中取出，让试样冷却。然后将试样和参照样一起在标准空气（见QB/T2707）下放置24h。
6.2.5对比参照样，用符合GB/T250（4.4）规定的标准灰卡目测评定试样的变色级数。注：如果试样未染色，变色一般称为黄变。6.2.6记录试样对比参照样在外观、色调或柔韧性、收缩性方面的任何变化。7湿热处理老化
7.1原理
本程序类似于热处理，但由于实际湿气起温和的水解剂的作用，这样通过加湿就能模拟处于一定湿度的环境条件下的长期老化作用。在高湿状态下，某些物质可能会迁移到皮革表面。因处理温度、湿度和时间可改变，本程序可用作不同的目的，包括用作其他试验试样的前处理。7.2程序
7.2.1将恒温恒湿试验箱（4.3）运行到规定的温度、湿度（见7.2.3），7.2.2将其中一块试样（作为参照样）于标准空气（见QB/T2707）避光保存。7.2.3将另一块试样用夹子挂或放在放置试样的装置（4.1）上，该装置应处于恒温恒湿试验箱中间，空气能自由通过两边。
除非其他规定，按表2指定的这组条件之一对试样进行老化试验。表2“湿热处理老化
湿热处理老化条件
(50±2）C、（90%±5%）RH（24±1)h（50±2）、（90%±5%）RH、（96±2）h（70±2）C.（90%±5%）RH、（12±1）h（55±2）C、（80%±5%）RH、（48±1）h（38±2）℃（95%±5%）RH、（168±2）hQB/T5250—2018
使用建议
普通的老化条件
普通老化条件加强
涂饰革迁移试验
汽车革耐气候试验
汽车革耐气候加强试验
表2给出的这组可选条件提供了适用不同要求的一系列条件。如果采用了其他条件，应在检测报告中明确注明。
7.2.4到了规定时间，将试样从恒温恒湿试验箱试验箱中取出，让试样冷却。然后将试样和参照样起在标准空气（见QB/T2707）下放置24h。7.2.5按上述6.2.5评定试样对比参照样颜色的变化7.2.6记录试样对比参照样在外观、色调或柔韧性、收缩性方面的任何变化。8湿热循环处理老化
8.1原理
本程序类似于第6章、第7章，只是通过温度、湿度周期性的变化处理模拟皮革经历一特定时期可能产生的变化。本程序尤其适用于汽车革。因处理温度、湿度和时间可改变，本程序可用作不同的目的，包括用作其他试验试样的前处理。8.2程序
8.2.1将恒温恒湿试验箱（4.3）运行到规定的温度、湿度（见8.2.3）。8.2.2将其中一块试样（作为参照样）于标准空气（见QB/T2707）.避光保存。8.2.3将另一块试样用夹子挂或放在放置试样的装置（4.1）上，该装置应处于恒温恒湿试验箱中间，空气能自由通过两边
适时将恒温恒湿试验箱（4.3）或低温试验箱（4.4）预先调至规定的温度，到了规定时间将测试试样立即转入对应的试验箱中。
除非其他规定，按表3指定的这组条件之一对试样进行老化试验。表3湿热循环处理老化
1个循环包括：
湿热循环处理老化条件
a）（38±2）℃、（95%±5%）RH、（24±1）h；b）（100±2）℃、（24±1）h
循环数：3次
1个循环包括：
a）（70±2）C、（20%±5%）RH、（4.0±0.2）h；b）（38±2）C、（95%±5%）RH、（16±1）h；c）（-30±2）℃、（4.0±0.2）h循环数：10次
使用建议
普通的汽车革耐气候试验
普通的汽车革耐气候试验
QB/T5250—2018
1个循环包括：bzxZ.net
表3（续）
湿热循环处理老化条件
a）（40±2）℃、（90%±5%）RH（4.0±0.2）h：b）（2.0±0.2）h加热至120℃（超过90℃后关闭湿度8C
控制)：
c）（120±2）℃、（4.0±0.2）h：d）（2.0±0.2）h冷却至40C、（90%±5%）RH（低于90℃后开启湿度控制）
循环数：20次
使用建议
模拟汽车革耐暖湿气候
表3给出的这组可选条件提供了适用不同要求的一系列条件。如果采用了其他条件，应在检测报告中明确注明。
8.2.4到了规定时间，将试样从试验箱中取出，静置至室温，然后将试样和参照样一起在标准空气（见QB/T2707）下放置24h。
8.2.5按上述6.2.5评定试样对比参照样颜色的变化。8.2.6记录试样对比参照样在外观、色调或柔韧性方面的任何变化及收缩。9试验报告
试验报告应包含以下内容：
a）本标准编号；
b）皮革试样类型描述：
c）选择的老化方法和使用的老化条件，即老化类型、温度、湿度、时间和循环数（适用时）：d）老化试样的变色等级：
e）老化试样在外观、色调或柔韧性、收缩性方面的任何变化；f）与本标准的任何偏离：
g）试验人员、日期。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
