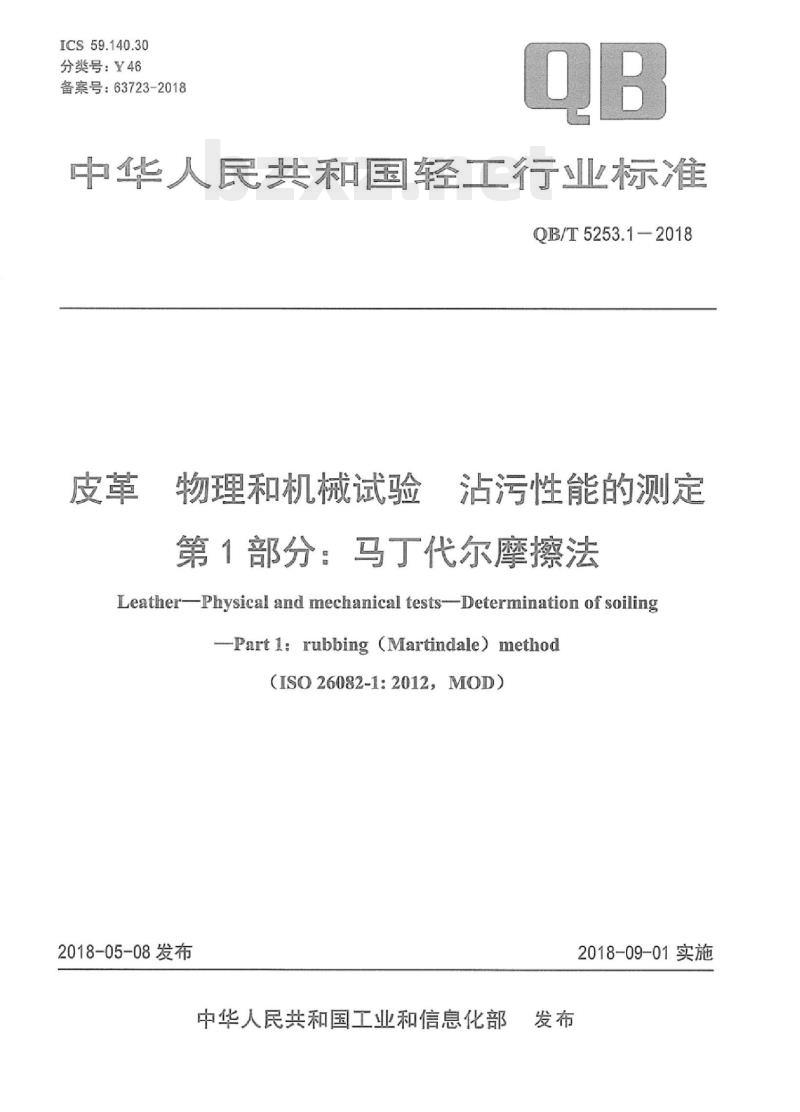

【QB轻工标准】 皮革物理和机械试验沾污性能的测定 第1部分:马丁代尔摩擦法

ICS59.140.30
分类号：Y46
备案号：63723-2018
中华人民共和国轻工行业标准
QB/T5253.1-2018
物理和机械试验
沾污性能的测定
第1部分：马丁代尔摩擦法
Leather--Physical and mechanical tests-Determination of soiling-Part 1: rubbing (Martindale) method（ISO26082-1:2012，MOD）
2018-05-08发布bzxZ.net
中华人民共和国工业和信息化部发布
2018-09-01实施

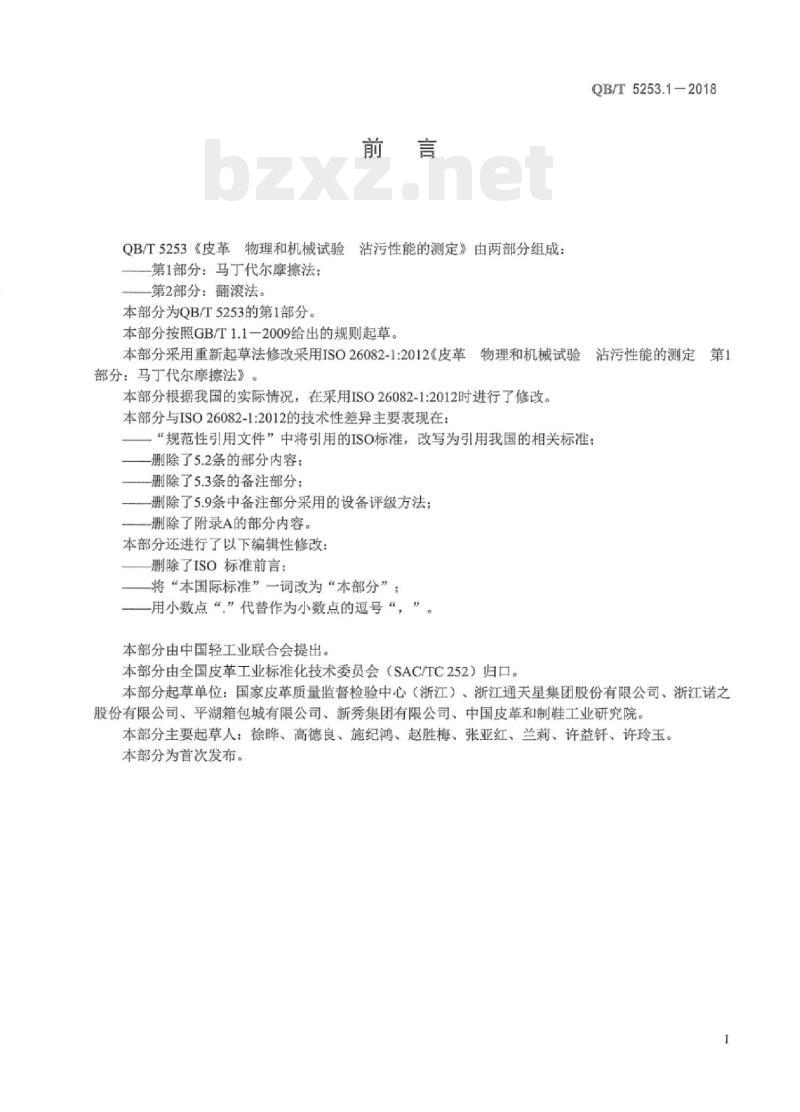

QB/T5253《皮革物理和机械试验沾污性能的测定》由两部分组成：第1部分：马丁代尔摩擦法：
第2部分：翻滚法。
本部分为QB/T5253的第1部分。
本部分按照GB/T1.1一2009给出的规则起草。QB/T5253.1-2018
本部分采用重新起草法修改采用ISO26082-1:2012《皮革物理和机械试验沾污性能的测定第1部分：马丁代尔摩擦法》。
本部分根据我国的实际情况，在采用ISO26082-1:2012时进行了修改。本部分与ISO26082-1:2012的技术性差异主要表现在：“规范性引用文件”中将引用的ISO标准，改写为引用我国的相关标准：-删除了5.2条的部分内容；
-删除了5.3条的备注部分；
删除了5.9条中备注部分采用的设备评级方法一删除了附录A的部分内容。
本部分还进行了以下编辑性修改：删除了ISO标准前言：
将“本国际标准”一词改为“本部分”；一用小数点“”代替作为小数点的逗号“，”本部分由中国轻工业联合会提出。本部分由全国皮革工业标准化技术委员会（SAC/TC252）归口。本部分起草单位：国家皮革质量监督检验中心（浙江）、浙江通天星集团股份有限公司、浙江诺之股份有限公司、平湖箱包城有限公司、新秀集团有限公司、中国皮革和制鞋工业研究院。本部分主要起草人：徐、高德良、施纪鸿、赵胜梅、张亚红、兰莉、许益钎、许玲玉。本部分为首次发布。

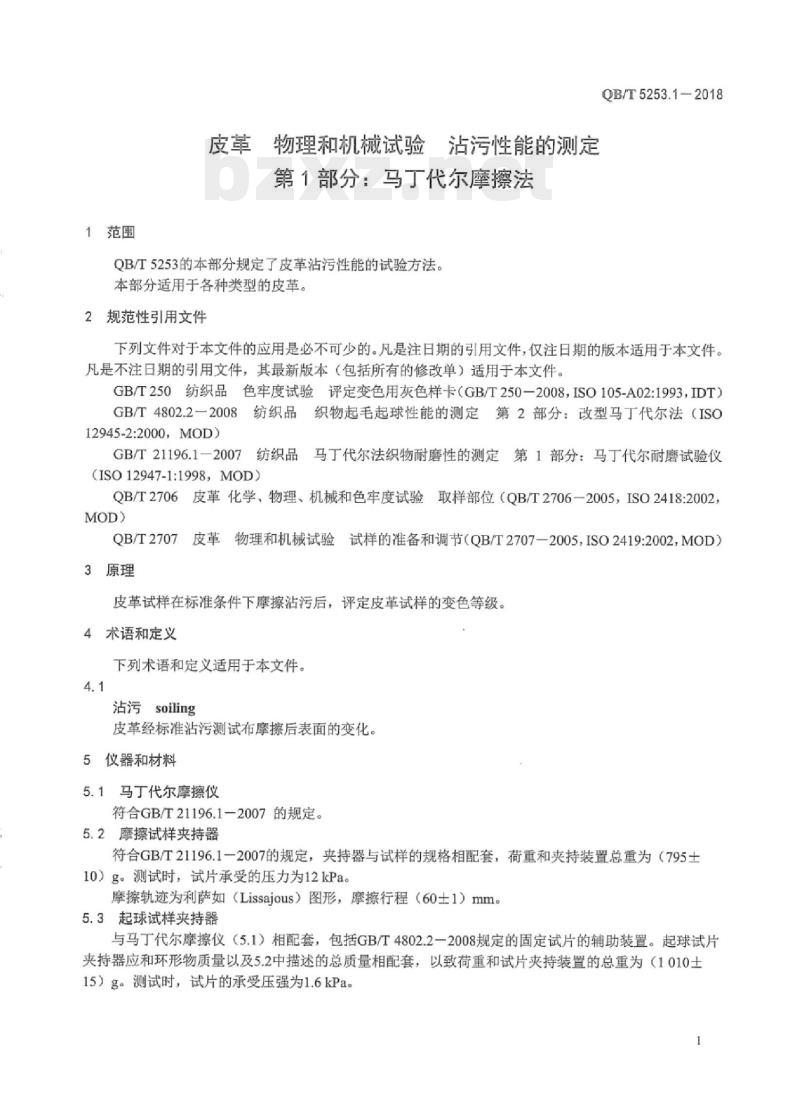

1范围
物理和机械试验沾污性能的测定皮革
第1部分：马丁代尔摩擦法
QB/T5253的本部分规定了皮革沾污性能的试验方法。本部分适用于各种类型的皮革。2规范性引用文件
QB/T5253.1-2018
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T250纺织品色牢度试验评定变色用灰色样卡（GB/T250-2008，ISO105-A02:1993，IDT）GB/T4802.2一2008纺织品织物起毛起球性能的测定第2部分：改型马丁代尔法（ISO12945-2:2000，MOD)
GBT21196.1一2007纺织品马丁代尔法织物耐磨性的测定第1部分：马丁代尔耐磨试验仪(ISO12947-1:1998，MOD)
QB/T2706皮革化学、物理、机械和色牢度试验取样部位（QB/T2706一2005，ISO2418:2002，MOD)
QB/T2707皮革物理和机械试验试样的准备和调节（QB/T2707一2005，ISO2419:2002，MOD）3原理
皮革试样在标准条件下摩擦沾污后，评定皮革试样的变色等级。4术语和定义
下列术语和定义适用于本文件。4.1
沾污soiling
皮革经标准沾污测试布摩擦后表面的变化。5仪器和材料
5.1马丁代尔摩擦仪
符合GB/T21196.1一2007的规定。5.2摩擦试样夹持器
符合GB/T21196.1一2007的规定，夹持器与试样的规格相配套，荷重和夹持装置总重为（795土10）g。测试时，试片承受的压力为12kPa。摩擦轨迹为利萨如（Lissajous）图形，摩擦行程（60士1）mm。5.3起球试样夹持器
与马丁代尔摩擦仪（5.1）相配套，包括GB/T4802.2一2008规定的固定试片的辅助装置。起球试片夹持器应和环形物质量以及5.2中描述的总质量相配套，以致荷重和试片夹持装置的总重为（1010士15）g。测试时，试片的承受压强为1.6kPa。1
QB/T5253.1-2018
轴的使用可正确固定标准沾污测试布在夹持器的位置，并且可避免和标准沾污测试布污染的表面接触。
摩擦轨迹为利萨如（Lissajous）图形，摩擦行程（60士1）mm。本方法与纺织起球测试中的标准参数的设定是不同的。
5.4圆形试样切刀
用于切取试样和标准沾污测试布。一个切刀规格的直径至少为140mm，38mm。
5.5标准沾污测试布
切刀的直径至少为
标准沾污测试布表面材料由碳黑和和橄榄油混命制成，成分见附录A。也可由用户决定选用碳黑或橄榄油作为表面成份。
规格1：直径至少为38mm，
用于5.2的摩擦试验：
-规格2：直径至少为140mm，用于5.3的起球试验。5.6聚氨酯泡沫塑料
符合GB/T21196.1一2007的规定。用于摩擦试验，直径至少为38mm。5.7羊毛毡垫片
符合GB/T480.2一2008的规定，用于起球试验，直径为（90±1）mm。5.8羊毛毡垫片
符合GB/T4802.2一2008的规定，用于摩擦试验，直径至少为140mm。5.9评定变色用灰色样卡
符合GB/T250的规定。
注：对于部分浅色皮革，可能更适合采用沾色用灰色样卡进行评定。6取样和试样调节
6.1试样的调节
按QB/T2707的规定进行
6.2取样
按QB/T2706的规定进行。用裁刀（5.4）从皮革上取下两块圆形试样，试样的直径不小于140mm，其中一个试样作为空白样。
如果是整张皮革，取样时按QB/T2706的规定取样。7预处理
在一些特殊的情况下，可根据用户的需要，对试样进行必要的预处理，如在沾污试验前进行耐折性能的测试，或在沾污试验前进行适当的耐磨处理8程序
8.1首先将羊毛毡（5.8）放在摩擦台上，皮革试样放在羊毛毡上，测试面朝上，并固定紧，仔细检查测试片和羊毛毡是否处于摩擦台的中心位置上。8.2将标准沾污测试布固定在夹持器上，夹持器的规格选用下列规格：GB/T4802.2一2008规定的起球试样夹持器（5.3），适用于直径约为90mm的圆形标准沾污测试布：
GB/T21196.1一2007规定的较小的摩擦试样夹持器，适用于直径约为28mm的圆形标准沾污测试布。
QB/T5253.1—2018
选用起球试样夹持器时，应使用5.7描述的羊毛毡垫片，选用摩擦试样夹持器时，每更换一次标准沾污测试布应该使用新的聚氨酯泡沫望料（5.6)注：测试时如选用较大规格的起球试样夹持器，将意味着被沾污情况较严重，然而，如果试样的耐沾污性能较好，则更推荐选用较大规格的起球试样夹持器8.3由于试样夹持器的类型不同，试样的总荷重应按照5.2和5.3的规定加载。将测试布夹持器放于皮革试样的上方，摩擦250次。
注：摩擦次数也可由用户指定
8.4测试完成后，移开测试布夹持器，将皮革试样从摩擦上取下来。
8.5按照GB/T25b，用评定变色用灰色样卡评定沾污皮革试样和空白试样间的变色，评级时，将圆形标准沾污测试布和相应的试样各剪一半，放在一起进行比对评定。注：评定的结果与皮革的颜色有关，如深色试样看起来污染的要轻，浅色试样看起来污染的要重。8.6对比空白试样，用目测评定皮革表面的外观或（和）色度变化测试后的清洁
在一些特殊情况下，可对沾污测试后的试样表面进行清洁，作为永久耐污性评价。清洁处理可直接在沾污测试后，也可在沾污试样进行老化测试后。沾污试样进行清洁处理应获得用户的同意方可进行，清洁后按照8.5和8.6评定试样的变化和变色等级。10试验报告
试验报告应包括以下内容：
a）本部分编号；
b）样品编号、类型
c）预处理：
d）清洁处理；
e）所使用的测试布
f）测试布夹持器的规格
g）摩擦次数和试样的负重；
h）试样的变色等级和外观变化；i）如果有清洁处理，注明试样的变色等级；）任何与标准不一致的信息。
QB/T5253.1-2018
A.1基布
(规范性附录）
测试布
为平纹机织布，其经向和纬向都是由约35%的聚酯纤维和65%的棉织成的，平方米克重为：160g/m2。A.2表面涂覆材料
碳黑和橄榄油混合物，碳黑着色颗粒的大小为30nm。A.3测试布
碳黑和橄榄油混合物涂在机织的聚酯纤维和棉混合织成的基布（A.1）上，使得测试布的反射率在波长460nm下测得（11±2）%
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
