【QC汽车标准】 A型方螺母座

本网站发布时间： 2025-03-01 03:22:36

QC/T859-2011
现行

基本信息

标准号：
QC/T 859-2011
标准名称：
A型方螺母座
标准类别：
汽车行业标准(QC)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
596.18 KB

标准分类号

关联标准

出版信息

其他信息

相关标签：
螺母

标准简介/下载

点击下载

标准简介：

QC/T 859-2011.A type square nuts box.
1范围
QC/T 859规定了A型方螺母座的型式与尺寸、技术条件。
QC/T 859适用于螺母螺纹规格为M4 ~ M12的汽车用A型方螺母座。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本标准。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本标准。
CB/T90.1紧固件验收检查(ISO 3269)
GB/T90.2紧固件标志与包装
CB912碳素结构钢和低合金结构铜热轧薄钢板和钢带( IS0 4995 .IS0 4996)
QC/T326汽车标准件产品编号规则
3型式与尺寸
A型方螺母座的型式与尺寸按图1和表1。
4技术条件
4.1 材料
低碳钢;板料厚1mm、轧制精度B,按GB 912的规定。
4.2圆角
未注明内圆角半径不大于1mm。
4.3验收与包装
验收检查按GB/T 90.1的规定,其中B尺寸AQL=2.5,其余尺寸AQL=4.0。
标志与包装按GB/T 90.2的规定。
5产品编号
A型方螺母座产品编号按QC/T326的规定。
本标准按照GB/T 1.1一2009给出的规则起草。
本标准由全国汽车标准化技术委员会( SAC/TC114)提出并归口。
本标准起草单位:中国第一汽车集团公司技术中心。
本标准主要起草人:郭抚顺、杨朝阳。
本标准为首次发布。

标准内容

部分标准内容：

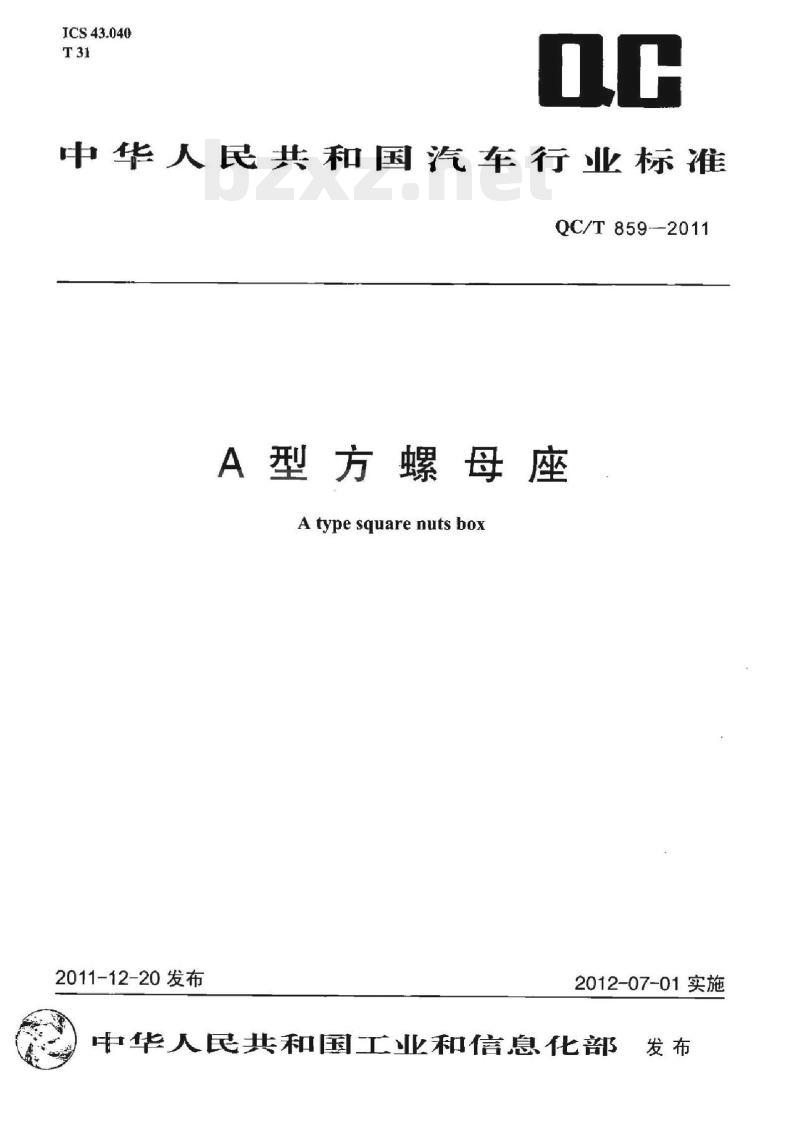

ICS43.040
中华人民共和国汽车行业标准
QC/T859-2011免费标准下载网bzxz
A型方螺母座
Atypesquarenutsbox
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布
QC/T 859--2011

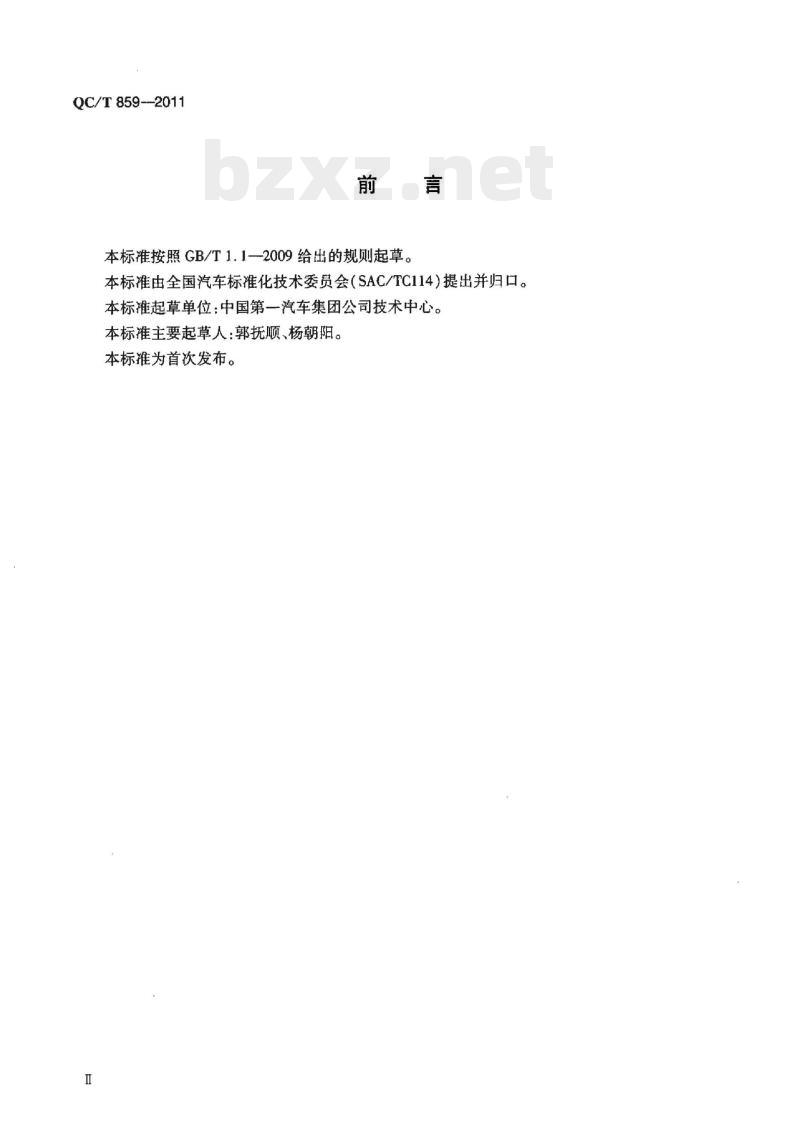

本标准按照GB/T1.1—2009给出的规则起草。言
本标准由全国汽车标准化技术委员会（SAC/TC114)提出并归口。本标推起草单位：中国第一汽车集团公司技术中心。本标准主要起草人：郭抚顺、杨朝阳。本标推为首次发布。
1范围
A型方螺母座
本标准规定了A型方螺母座的型式与尺寸、技术条件。本标准适用于螺母螺纹规格为M4~M12的汽车用A型方螺母座。2规范性引用文件
QC/T859--2011
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本标准。GB/T90.1紧固件验收检查（ISO3269）GB/T90.2紧固件标志与包装
GB912碳素结构钢和低合金结构钢热轧薄钢板和钢带（ISO4995、ISO4996）QC/T326汽车标准件产品编号规则3型式与尺寸
A型方螺母座的型式与尺寸按图1和表1。B0.2A

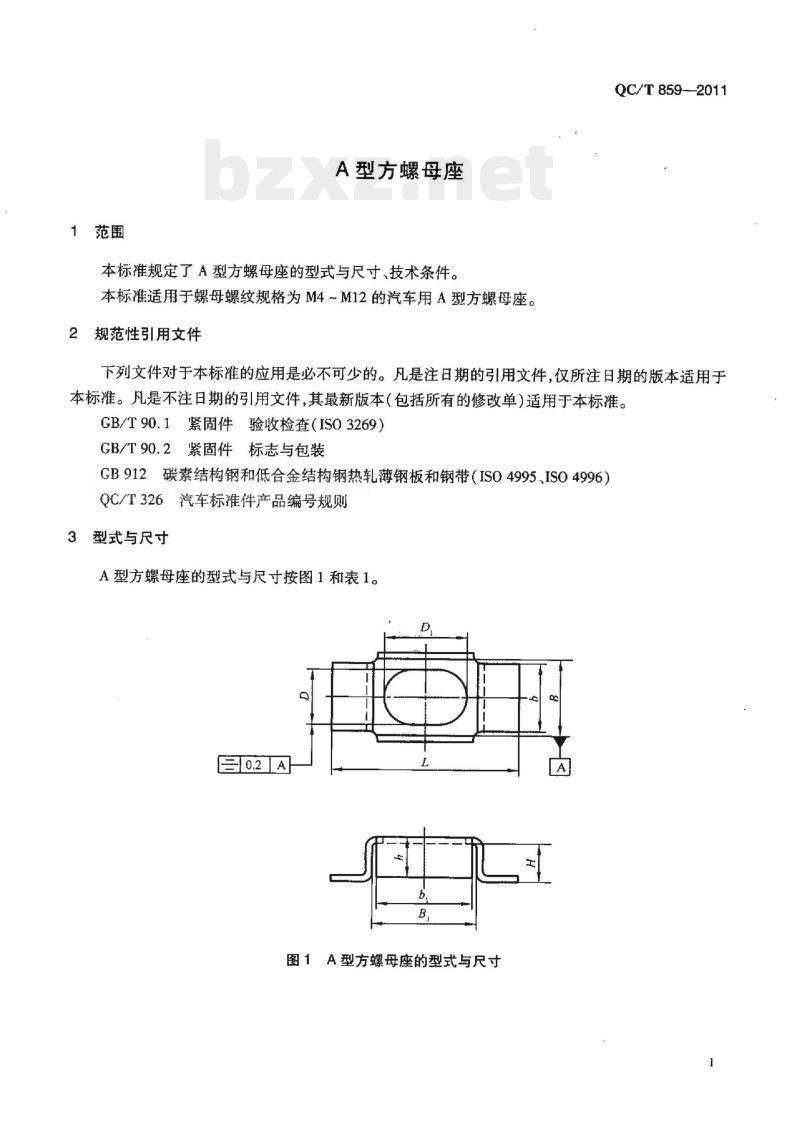

图1A型方螺母座的型式与尺寸
QC/T859—2011
螺纹规格
技术条件
4.1材料

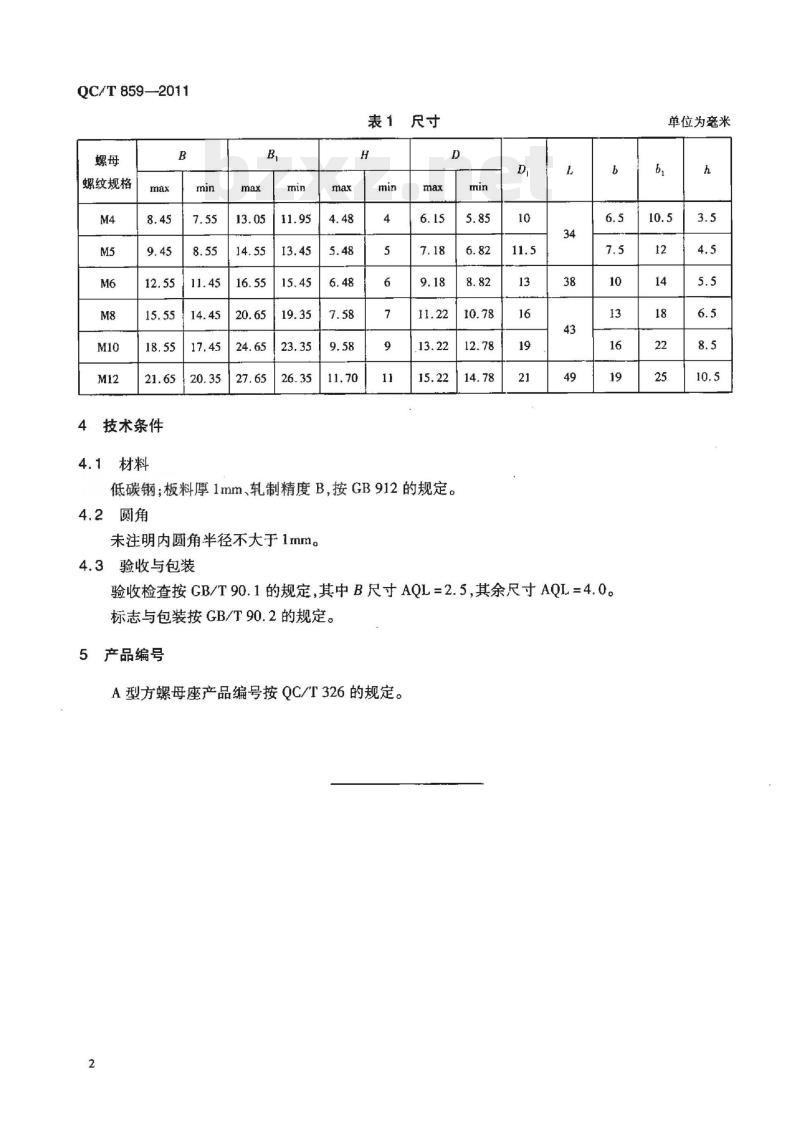

表1尺寸
低碳钢；板料厚1mm、轧制精度B，按GB912的规定。4.2圆角
未注明内圆角半径不大于1mm。
4.3验收与包装
验收检查按GB/T90.1的规定，其中B尺寸AQL=2.5，其余尺寸AQL=4.0。标志与包装按GB/T90.2的规定。5产品编号
A型方螺母座产品编号按QC/T326的规定。61
单位为旁米
S/N:1580177-822
15801711
1782202

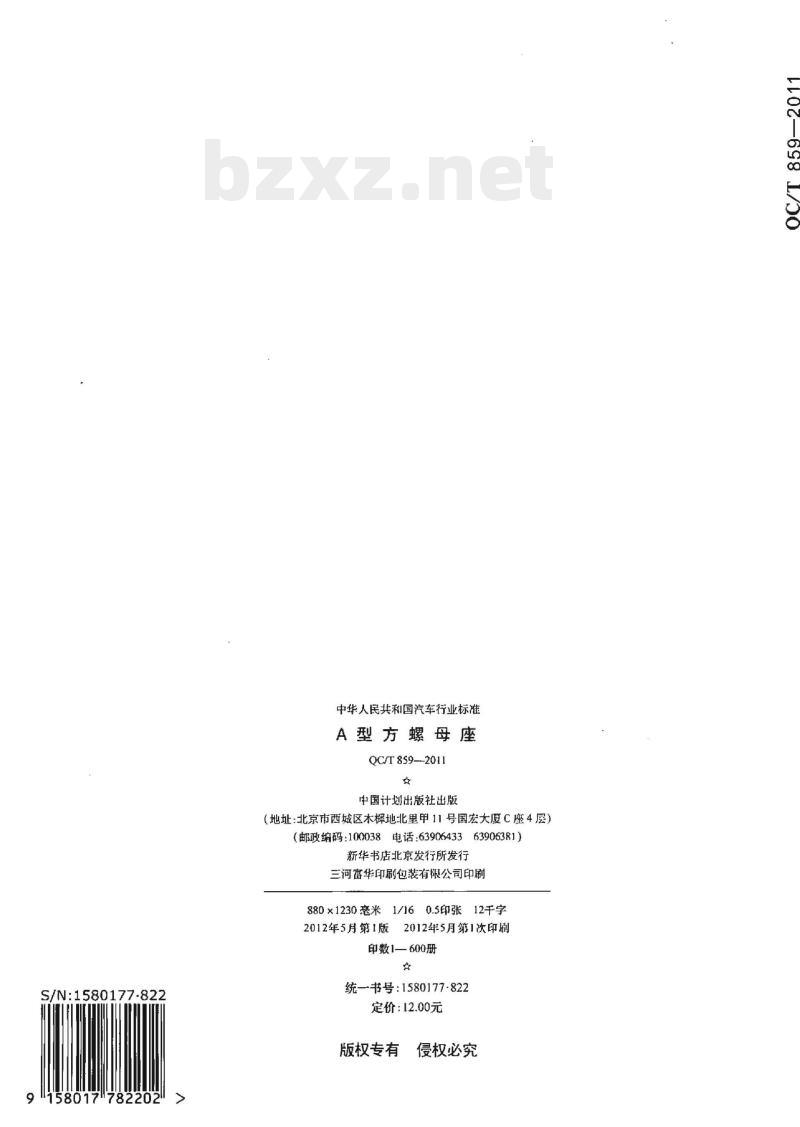

中华人民共利国汽车行业标准
A型方螺母座
QC/T 859--2011
中国计划出版社出版
（地址：北京市西城区木榉地北里甲11号国宏大厦C座4层）（邮政缩码：100038电话：6390643363906381）新华书店北京发行所发行
三河富华印刷包装有龈公司印刷880×1230毫米1/160.5印张12千字2012年5月第1版2012年5月第1次印刷印数1—600册
统一书号：1580177·822
定价：12.00元
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
