【QB轻工标准】 齐边机

1主题内容与适用范围

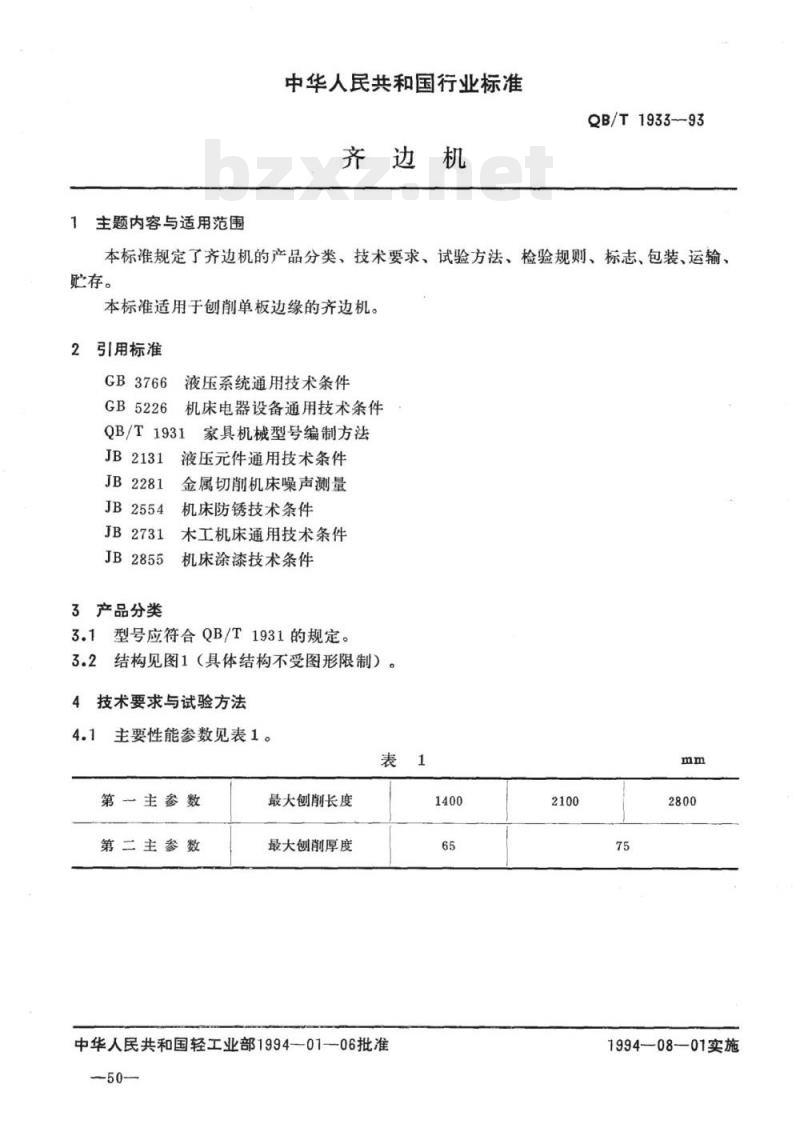

中华人民共和国行业标准
齐边机
QB/T1933-93
本标准规定了齐边机的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。
本标准适用于刨削单板边缘的齐边机。2引用标准
GB3766
液压系统通用技术条件
GB5226
机床电器设备通用技术条件
QB/T1931家具机械型号编制方法JB2131
液压元件通用技术条件
JB2281
JB2554
JB2731
JB2855
3产品分类
金属切削机床噪声测量
机床防锈技术条件
木工机床通用技术条件
机床涂漆技术条件
3.1型号应符合QB/T1931的规定。3.2结构见图1（具体结构不受图形限制）。技术要求与试验方法
主要性能参数见表1。
第一主参数
第二主参数
最大创削长度
最大刨削厚度
中华人民共和国轻工业部1994—01—06批准—50—
1994—08—01实施
QB/T1933—93

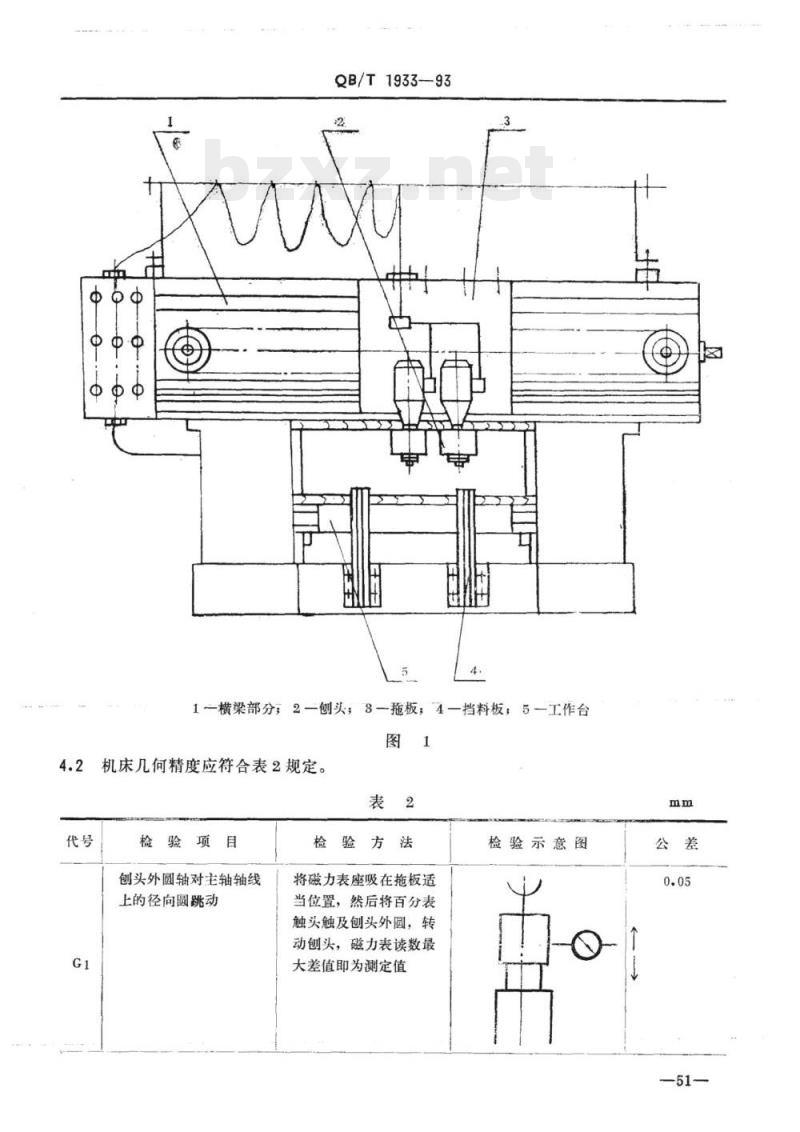

1一横梁部分；2一刨头，8一拖板；4一挡料板；5-工作台图Www.bzxZ.net
机床几何精度应符合表2规定。
检验项目
刨头外圆轴对主轴轴线
上的径向圆跳动
检验方法
将磁力表座吸在拖施板适
当位置，然后将百分表
触头触及刨头外圆，转
动刨头，磁力表读数最
大差值即为测定值
检验示意图

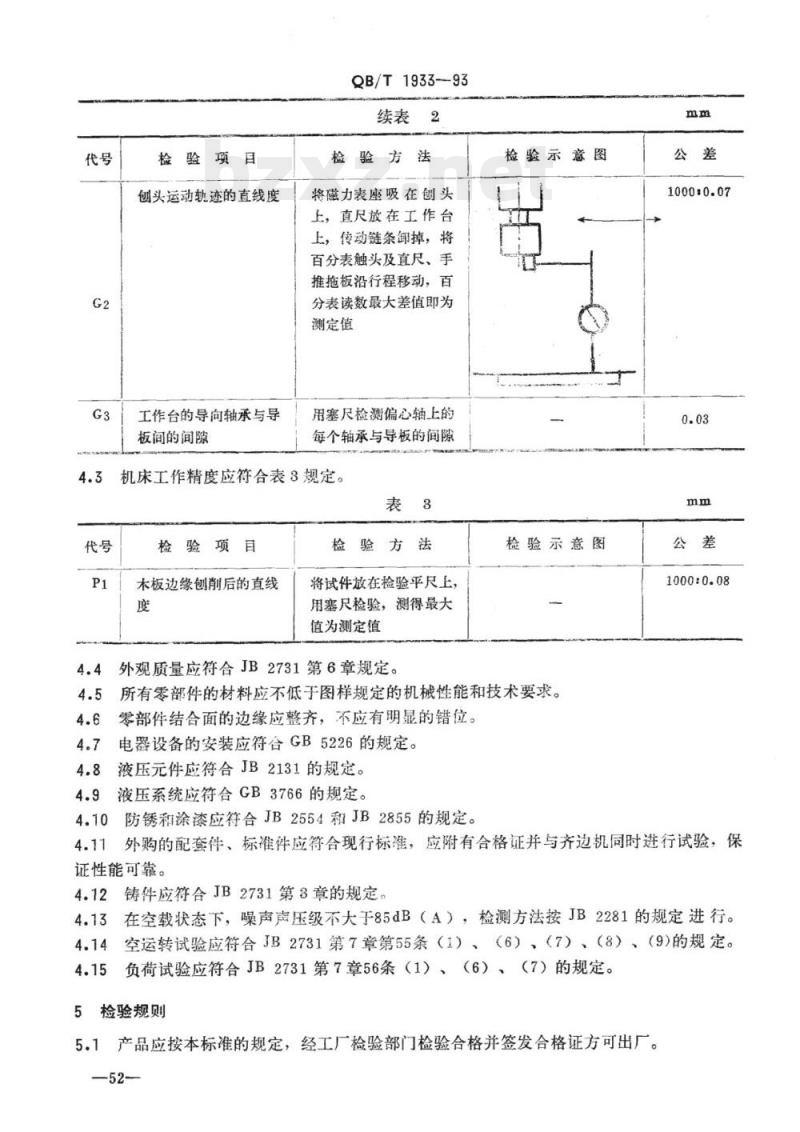

检验项目
创头运动轨迹的直线度
工作台的导向轴承与导
板间的间隙
QB/T1933-93
续表2
检验方法
将磁力表座吸在刨头
上，直尺放在工作台
上，传动链条卸掉，将
百分表触头及直尺、手
推拖板沿行程移动，百
分表读数最大差值即为
测定值
用塞尺检测偏心轴上的
每个轴承与导板的间隙
机床工作精度应符合表8规定。
检验项目
木板边缘创削后的直线
检验方法
将试件放在检验平尺上，
用塞尺检验，测得最大
值为测定值
4.4外观质量应符合JB2731第6章规定。检验示意图
检验示意图
4.5所有零部件的材料应不低于图样规定的机械性能和技术要求。4.6零部件结合面的边缘应整齐，不应有明显的错位4.7电器设备的安装应符合GB5226的规定。4.8液压元件应符合JB2131的规定。4.9液压系统应符合GB3766的规定。4.10防锈和涂漆应符合JB2554和JB2855的规定。mm
1000:0.07
1000:0.08
4.11外购的配套件、标准件应符合现行标准，应附有合格证并与齐边机同时进行试验，保证性能可靠。
铸件应符合JB2731第3章的规定。4.12
4.13在空载状态下，噪声声压级不大于85dB（A），检测方法按JB2281的规定进行。4.14空运转试验应符合JB2731第7章第55条（1）、（6）、（7）、（8）、（9)的规定。负荷试验应符合JB2731第7章56条（1）、（6）、（7）的规定。4.15
5检验规则
5.1产品应按本标准的规定，经工厂检验部门检验合格并签发合格证方可出厂。—52-

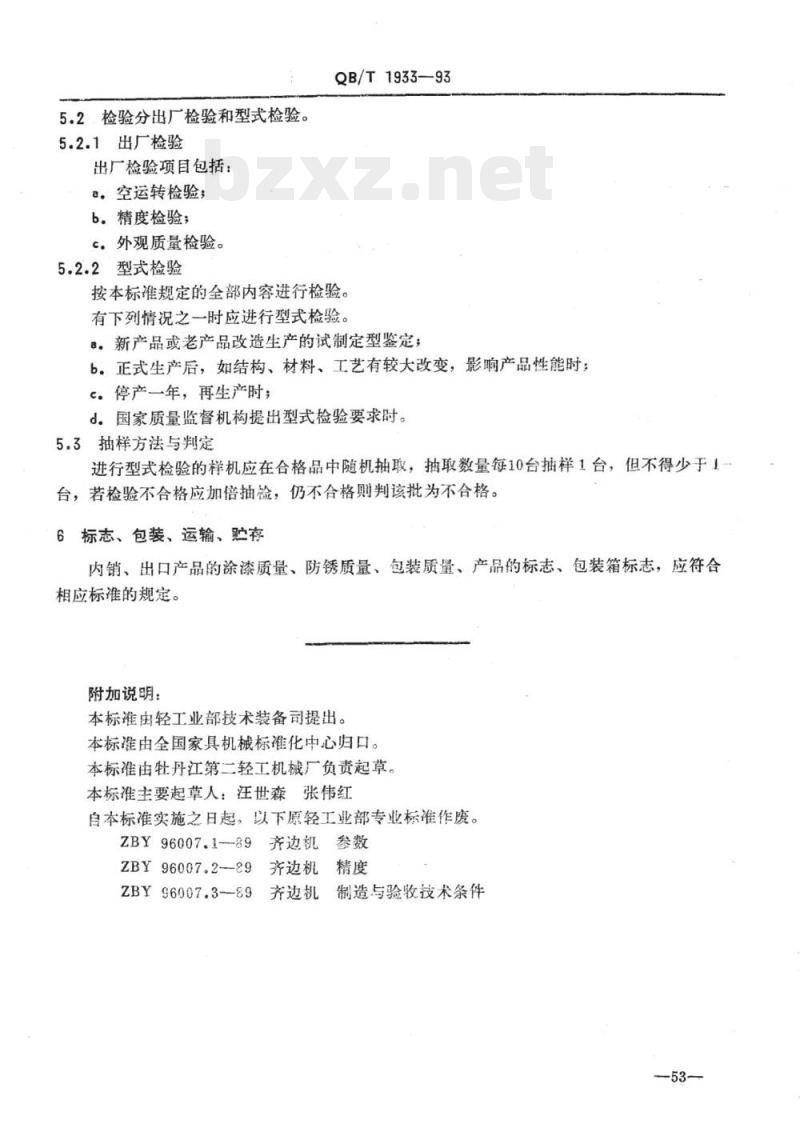

5.2.检验分出厂检验和型式检验。5.2.1出厂检验
出厂检验项目包括：
a。空运转检验
b.精度检验；
c.外观质量检验。
5.2.2型式检验
QB/T1933—93
按本标准规定的全部内容进行检验。有下列情况之一时应进行型式检验。。新产品或老产品改造生产的试制定型鉴定；b。正式生产后，如结构、材料、工艺有较大改变，影响产品性能时：℃。停产一年，再生产时；
d。国家质量监督机构提出型式检验要求时。5.3抽样方法与判定
进行型式检验的样机应在合格品中随机抽取，抽取数量每10台抽样1台，但不得少于1台，若检验不合格应加倍抽检，仍不合格则判该批为不合格。6标志、包装、运输、存
内销、出口产品的涂漆质量、防锈质量、包装质量、产品的标志、包装箱标志，应符合相应标准的规定。
附加说明：
本标准由轻工业部技术装备司提出。本标准由全国家具机械标准化中心归口。本标准由牡丹江第二轻工机械厂负责起草。本标准主要起草人：汪世森张伟红自本标准实施之日起，以下原轻工业部专业标准作废。ZBY96007.1--89齐边机参数
ZBY96007.2-89齐边机精度
ZBY96007.3--89
齐边机制造与验收技术条件
