【国家标准】 食品安全国家标准 食品营养强化剂 碳酸铜

中华人民共和国国家标准
GB1903.61—2023
食品安全国家标准
食品营养强化剂
2023-09-06发布
碳酸铜
2024-03-06实施
中华人民共和国国家卫生健康委员会国家市场监督管理总局
食品安全国家标准
食品营养强化剂
碳酸铜
GB1903.61—2023

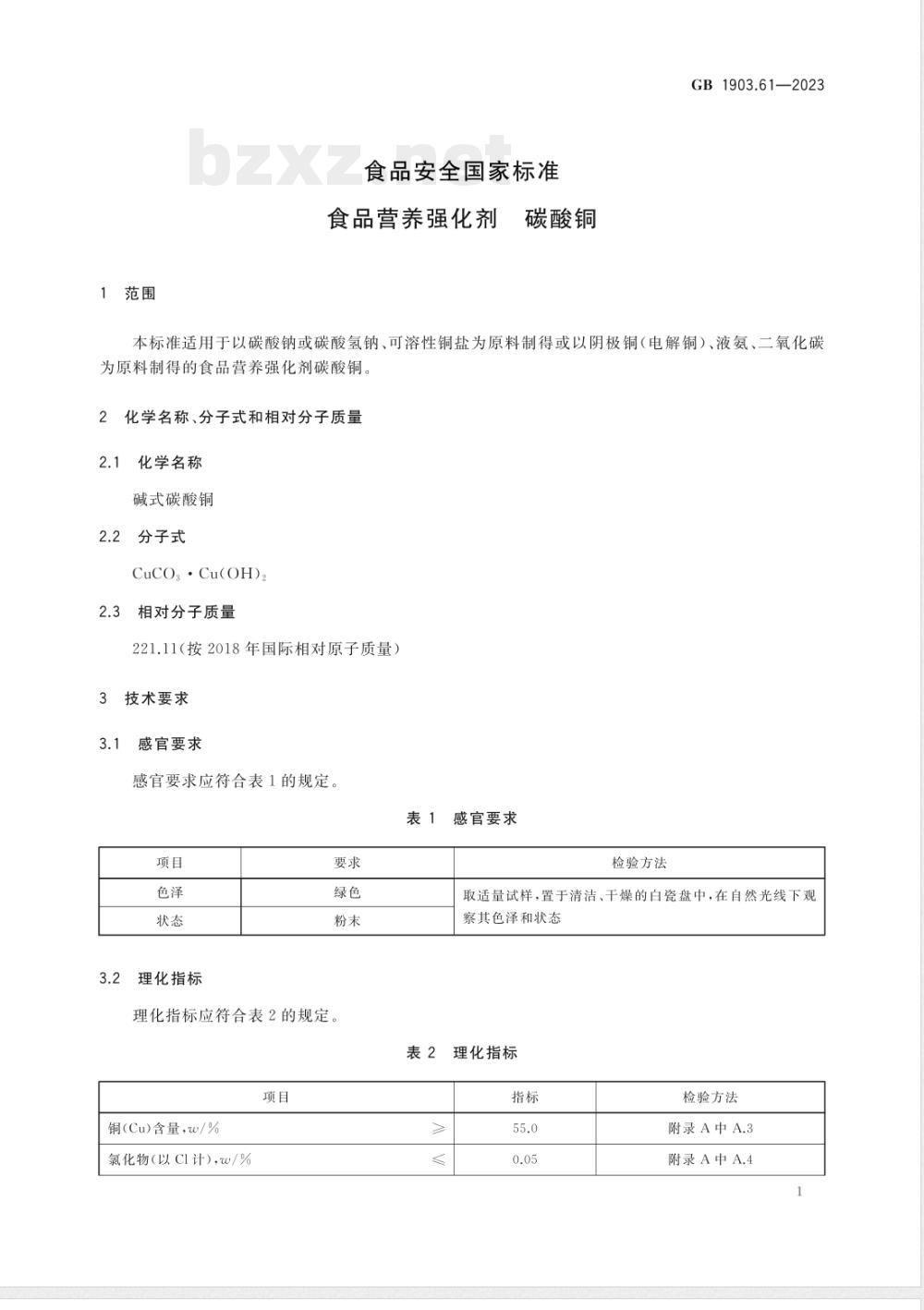

本标准适用于以碳酸钠或碳酸氢钠、可溶性铜盐为原料制得或以阴极铜（电解铜）、液氨、二氧化碳为原料制得的食品营养强化剂碳酸铜2
化学名称、分子式和相对分子质量2.1
化学名称
碱式碳酸铜
2分子式
CuCO,·Cu(OH):
相对分子质量
221.11（按2018年国际相对原子质量）技术要求
感官要求
感官要求应符合表1的规定。
理化指标
理化指标应符合表2的规定
感官要求
检验方法
取适量试样，置于清洁、干燥的白瓷盘中，在自然光线下观察其色泽和状态
理化指标
铜(Cu)含量，w/%
氯化物(以CI计)，w/%
检验方法
附录A中A.3
附录A中A.4
GB1903.61—2023

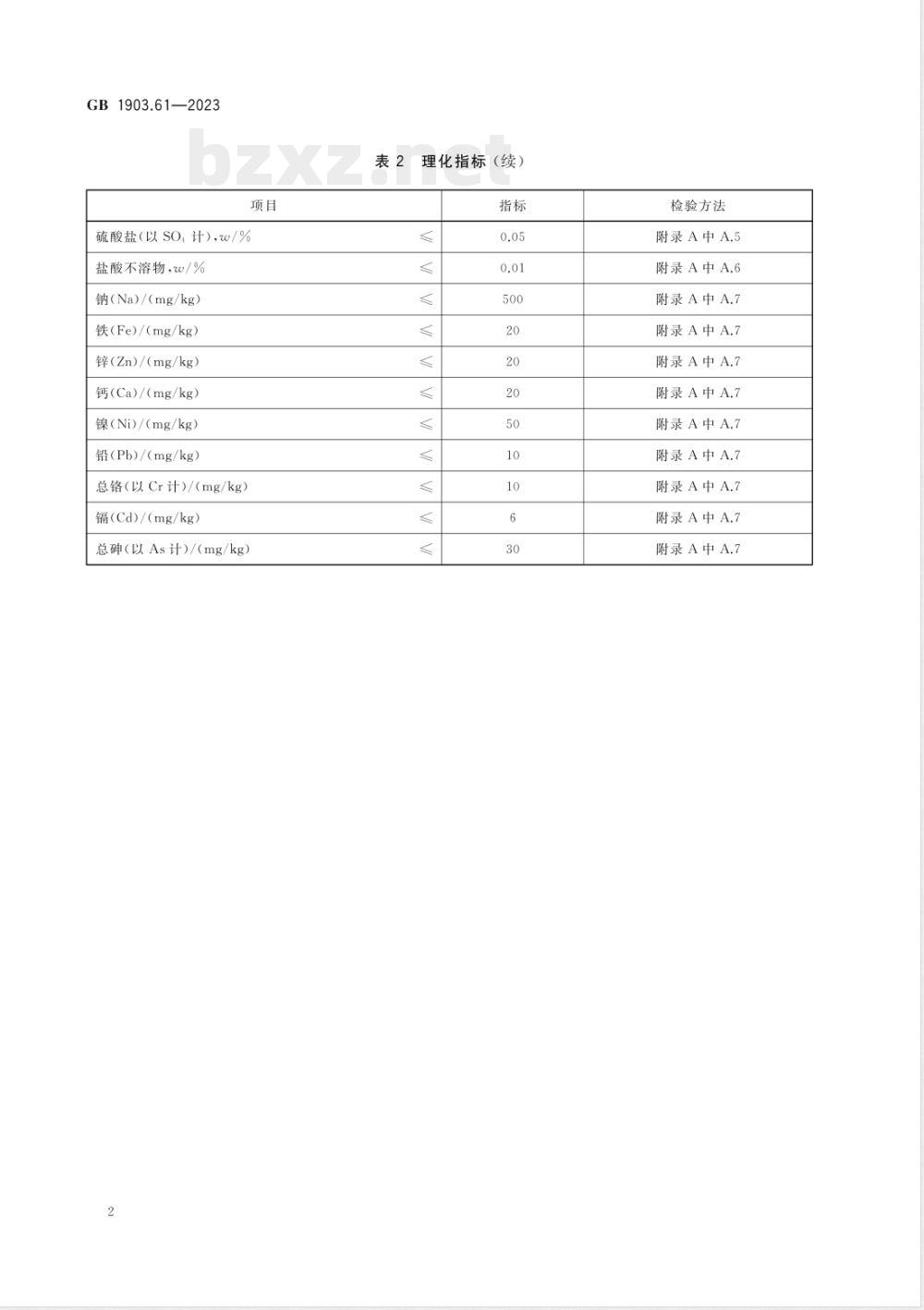

硫酸盐（以SO,计)，w/%
盐酸不溶物./%
钠（Na)/（(mg/kg）
铁(Fe)/(mg/kg)
锌（Zn）/(mg/kg）
钙(Ca)/（mg/kg)
镍（NiD)/（mg/kg）
铅（Pb）/（mg/kg)
总铬（以Cr计）/（mg/kg）
辐（Cd)/(mg/kg）
总砷（以As计）/（mg/kg）
理化指标（续）
检验方法
附录A中A.5
附录A中A.6
附录A中A.7
附录A中A.7
附录A中A.7
附录A中A.7
附录A中A.7
附录A中A.7
附录A中A.7
附录A中A.7
附录A中A.7
附录A
检验方法
GB1903.61—2023

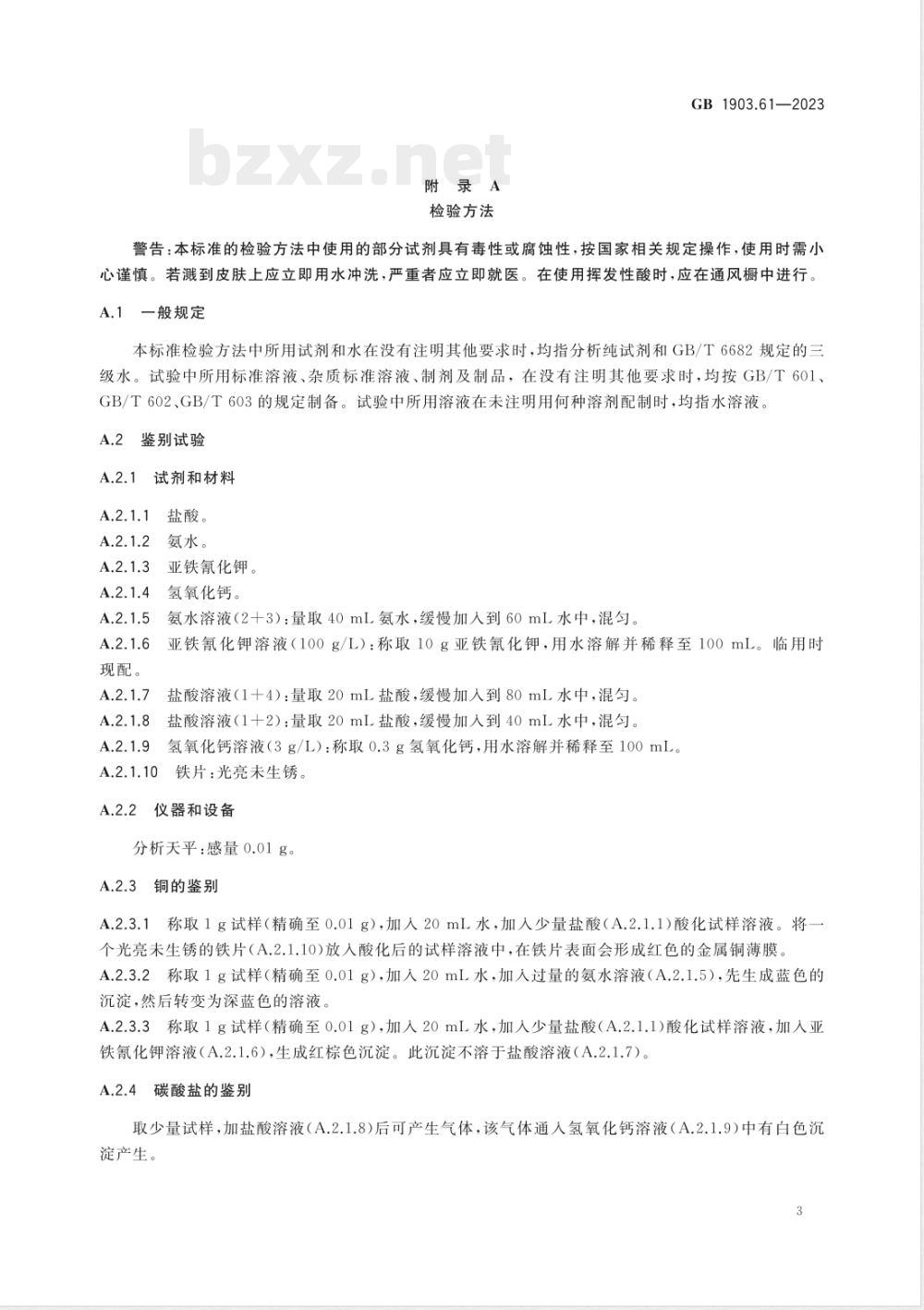

警告：本标准的检验方法中使用的部分试剂具有毒性或腐蚀性，按国家相关规定操作，使用时需小心谨慎。若溅到皮肤上应立即用水冲洗，严重者应立即就医。在使用挥发性酸时，应在通风橱中进行A.1一般规定
本标准检验方法中所用试剂和水在没有注明其他要求时，均指分析纯试剂和GB/T6682规定的三级水。试验中所用标准溶液、杂质标准溶液、制剂及制品，在没有注明其他要求时，均按GB/T601、GB/T602、GB/T603的规定制备。试验中所用溶液在未注明用何种溶剂配制时，均指水溶液A.2
鉴别试验
试剂和材料
盐酸。
氮水。
亚铁氰化钾。
现配。
氢氧化钙。
氨水溶液（2+十3）：量取40mL氨水，缓慢加人到60mL水中，混匀。亚铁氰化钾溶液（100g/L）：称取10g亚铁氰化钾，用水溶解并稀释至100mL。临用时盐酸溶液（1十4）：量取20mL盐酸，缓慢加人到80mL水中，混匀。盐酸溶液（1+2）：量取20mL盐酸，缓慢加人到40mL水中，混勾。氢氧化钙溶液（3g/L）：称取0.3g氢氧化钙，用水溶解并稀释至100mL。铁片：光亮未生锈。
仪器和设备
分析天平：感量0.01g。
铜的鉴别
A.2.3.1称取1g试样（精确至0.01g），加人20mL水，加入少量盐酸（A.2.1.1)酸化试样溶液。将一个光亮未生锈的铁片（A.2.1.10）放人酸化后的试样溶液中，在铁片表面会形成红色的金属铜薄膜A.2.3.2称取1g试样（精确至0.01g），加人20mL水，加人过量的氨水溶液（A.2.1.5），先生成蓝色的沉淀，然后转变为深蓝色的溶液。A.2.3.3称取1g试样（精确至0.01g），加人20mL水，加人少量盐酸（A.2.1.1）酸化试样溶液，加人亚铁氰化钾溶液（A.2.1.6），生成红棕色沉淀。此沉淀不溶于盐酸溶液（A.2.1.7）。A,2.4碳酸盐的鉴别
取少量试样，加盐酸溶液（A.2.1.8)后可产生气体，该气体通人氢氧化钙溶液（A.2.1.9)中有白色沉淀产生。
GB1903.61—2023

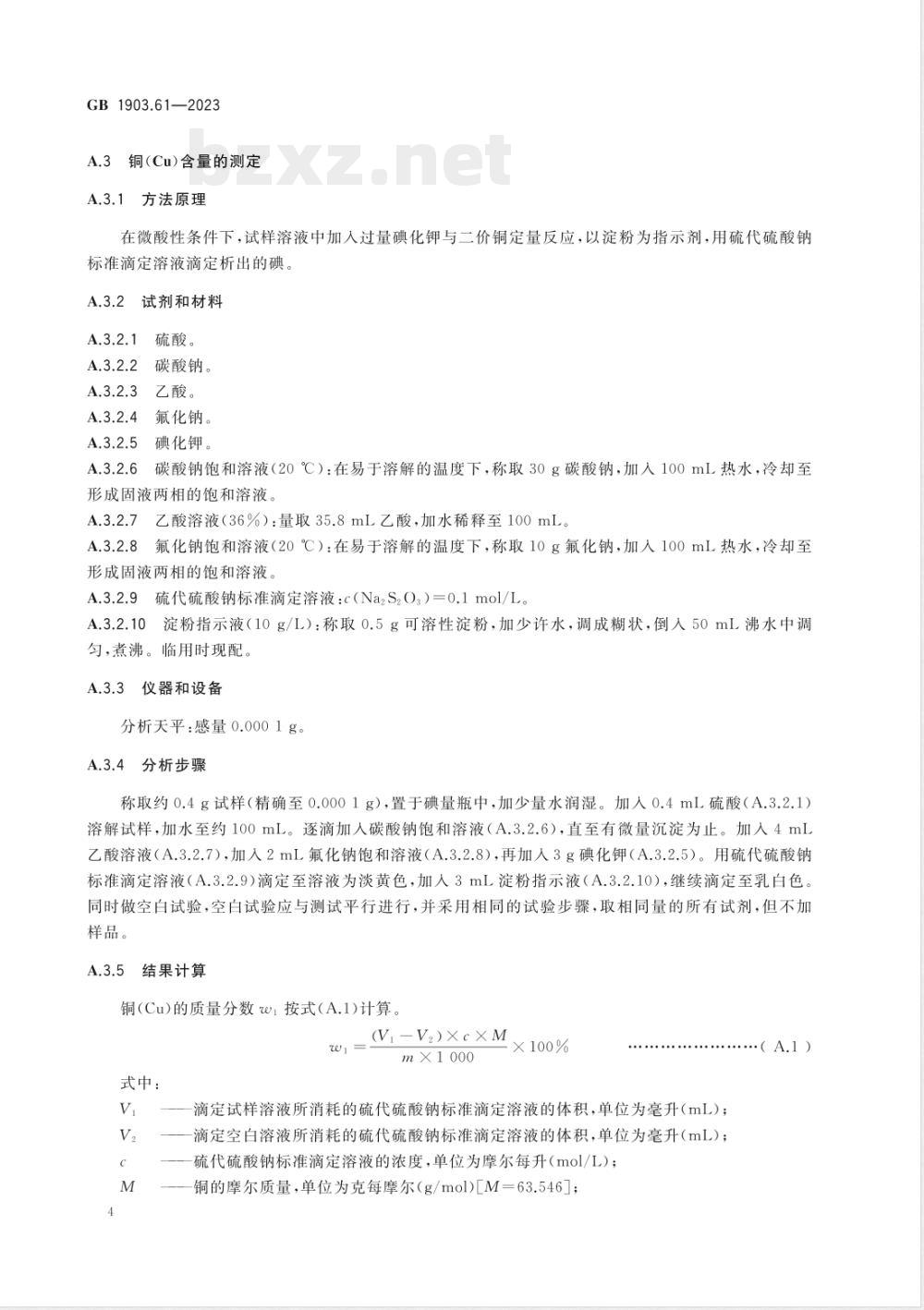

A.3铜（Cu)含量的测定
A.3.1方法原理
在微酸性条件下，试样溶液中加入过量碘化钾与二价铜定量反应，以淀粉为指示剂，用硫代硫酸钠标准滴定溶液滴定析出的碘。
试剂和材料
硫酸。
碳酸钠。
A.3.2.3乙酸。
氟化钠。
碘化钾。
碳酸钠饱和溶液（20℃）：在易于溶解的温度下，称取30g碳酸钠.加入100mL热水，冷却至A.3.2.6
形成固液两相的饱和溶液。
乙酸溶液（36%）：量取35.8mL乙酸.加水稀释至100mL。A.3.2.8
氟化钠饱和溶液（20℃）：在易于溶解的温度下，称取10g氟化钠，加人100mL热水，冷却至形成固液两相的饱和溶液、
硫代硫酸钠标准滴定溶液：c（Na.S.O）=0.1mol/LA.3.2.10
淀粉指示液（10g/L）：称取0.5g可溶性淀粉.加少许水，调成糊状，倒人50mL沸水中调匀，煮沸。临用时现配。
仪器和设备
分析天平：感量0.0001g。
分析步骤
称取约0.4g试样（精确至0.0001g），置于碘量瓶中，加少量水润湿。加入0.4mL硫酸（A.3.2.1）溶解试样，加水至约100mL。逐滴加人碳酸钠饱和溶液（A.3.2.6），直至有微量沉淀为止。加人4mL乙酸溶液（A.3.2.7），加入2mL氟化钠饱和溶液（A.3.2.8），再加人3g碘化钾（A.3.2.5）。用硫代硫酸钠标准滴定溶液（A.3.2.9）滴定至溶液为淡黄色，加人3mL淀粉指示液（A.3.2.10），继续滴定至乳白色同时做空白试验，空白试验应与测试平行进行，并采用相同的试验步骤，取相同量的所有试剂，但不加样品。
结果计算此内容来自标准下载网
铜(Cu)的质量分数w按式(A,1)计算。w
式中：
(VI-V)XXM
mx1000
滴定试样溶液所消耗的硫代硫酸钠标准滴定溶液的体积，单位为毫升（mL）：滴定空白溶液所消耗的硫代硫酸钠标准滴定溶液的体积，单位为毫升（mL）；硫代硫酸钠标准滴定溶液的浓度，单位为摩尔每升（mol/L)；铜的摩尔质量，单位为克每摩尔（g/mol)[M=63.546]；..(A.1)
试样的质量，单位为克（g）；
1000——单位换算系数。
GB1903.61—2023
计算结果保留3位有效数字。取平行测定结果的算术平均值为测定结果，2次平行测定结果的绝对差值不大于0.3%。
A.4氯化物（以CI计）的测定
A.4.1方法原理
在硝酸介质中，氯离子与银离子生成难溶的氯化银。当氯离子含量较低时，在一定时间内氯化银呈悬浮体，使溶液浑浊，可用于氯化物的目视比浊法测定。A.4.2
试剂和材料
硝酸。
硝酸银。
氯化钠。
硝酸溶液（1十1）：量取50mL硝酸，缓慢加人到50mL水中，混勺硝酸银溶液（17g/L）：称取1.7g硝酸银，用水溶解并稀释至100mL烂存于棕色瓶中。氯化物标准溶液I（0.1mg/mL）：按照GB/T602规定的方法配制，A.4.2.7
氯化物标准溶液Ⅱ（0.01mg/mL）：吸取氯化物标准溶液I（A.4.2.6）10.0mL.加水稀释至100mL。
A.4.2.8不含氯化物的碳酸铜溶液称取1g试样（精确至0.01g）置于150mL烧杯中，用少量水润湿，加适量硝酸溶液（A.4.2.4）至试样溶解，转移至100mL容量瓶中，加人5mL硝酸银溶液（A4.2.5），用水稀释至刻度.摇匀。放置12h～18h后，用玻璃砂抽滤，收集滤液于试剂瓶中。A.4.3
仪器和设备
A.4.3.1分析天平：感量0.01g。A.4.3.2玻璃砂埚：滤板孔径为5μm~15μm。A.4.4
分析步骤
称取1g试样（精确至0.01g），置于150mL烧杯中，用少量水润湿，加适量硝酸溶液（A.4.2.4）至试样溶解，转移至100mL容量瓶中，用水稀释至刻度，摇匀。吸取10mL试验溶液，置于50mL比色管中，加人2mL硝酸溶液（A.4.2.4），加水至约40mL.加入1mL硝酸银溶液（A.4.2.5），用水稀释至刻度，播匀，避光放置2min。试样管与标准管进行比浊标准管的制备：吸取10mL不含氯化物的碳酸铜溶液（A.4.2.8）和氯化物标准溶液Ⅱ（A.4.2.7）5mL，与试样管同时同样处理。
A.4.5结果判定
如果试样管溶液所呈冲度大于标准管溶液，则试样中氯化物（以CI计）含量>0.05%：反之，氯化物(以CI计）含量≤0.05%
GB1903.61—2023
A.5硫酸盐（以SO4计)的测定
A.5.1方法原理
在盐酸介质中，硫酸根离子与离子生成难溶的硫酸，当硫酸根离子含量较低时，在一定时间内硫酸钡呈悬浮体，使溶液浑浊，加人硫酸盐乙醇溶液作为晶种液，可以使粒子大小适当和均，可用于硫酸盐的目视比浊法测定。
试剂和材料
盐酸。
95%乙醇。
氯化钡。
硫酸钾。
氯化钡溶液（250g/L）：称取25g氯化钡，用水溶解并稀释至100mL。乙醇溶液（30%）：量取95%乙醇（A.5.2.2)31.6mL，用水稀释至100mL。硫酸钾乙醇溶液（0.2g/L）：称取0.02g硫酸钾，用乙醇溶液（A.5.2.6）溶解并稀释至100mL。硫酸盐标准溶液I（0.1mg/mL）：按照GB/T602规定的方法配制。硫酸盐标准溶液Ⅱl（0.01mg/mL)：吸取硫酸盐标准溶液I（A.5.2.8）10.0mL.用水稀释至A.5.2.9
100mL。
不含硫酸盐的碳酸铜溶液
称取1g试样（精确至0.01g），置于150mL烧杯中.用少量水润湿，加适量盐酸（A.5.2.1）至试样溶解，转移至100mL容量瓶中，加人10mL95%乙醇，在不断振摇下滴加5mL氯化溶液（A.5.2.5），用水稀释至刻度，摇匀。放置12h～18h后，用玻璃砂埚抽滤，收集滤液于试剂瓶中。A.5.3
仪器和设备
分析天平：感量0.01g。
A.5.3.2玻璃砂：滤板孔径为5μm~15μm。A.5.4
分析步骤
称取1g试样（精确至0.01g），置于150mL烧杯中，用少量水润湿，加适量盐酸（A.5.2.1）至试样溶解，转移至100mL容量瓶中，加入10mL95%乙醇，用水稀释至刻度，摇勾。将0.25mL硫酸钾乙醇溶液（A.5.2.7）与1mL氯化锁溶液（A.5.2.5）混合，置于25mL比色管中（晶种液），放置1min后，加入10mL试验溶液，加人0.5mL盐酸（A.5.2.1），用水稀释至刻度摇匀，放置2min。试样管与标准管进行比浊。
标准管的制备：吸取10mL不含硫酸盐的碳酸铜溶液（A.5.2.10）和硫酸盐标准溶液ⅡI（A.5.2.9）5ml,与试样管同时同样处理。
结果判定
如果试样管溶液所呈浊度大于标准管溶液，则试样中硫酸盐（以SO，计）含量>0.05%；反之，硫酸盐（以SO，计）含量≤0.05%。
A.6盐酸不溶物的测定
A.6.1方法原理
试样溶于盐酸溶液后，经过滤、洗涤、烘干、称重后确定盐酸不溶物A.6.2
试剂和材料
盐酸。
盐酸溶液（1十1）：量取200mL盐酸，缓慢加人到200mL水中，混匀。A.6.3
仪器和设备
分析天平：感量0.0001g。
玻璃砂埚：滤板孔径为5μm~15μm。电热恒温干燥箱：精度105℃土2℃。分析步骤
GB1903.61—2023
称取50g试样（精确至0.0001g），置于500mL烧杯中，加人100mL水，缓慢加入200mL盐酸溶液（A.6.2.2），不断搅拌直至可溶部分完全溶解。用已于105℃土2℃下干燥至质量恒定的玻璃砂埚抽滤，并用水洗至中性。将玻璃砂和盐酸不溶物在105℃土2℃电热恒温干燥箱中干燥至质量恒定。
5结果计算
盐酸不溶物的质量分数w按式(A.2)计算。mm=×100%
式中：
盐酸不溶物及玻璃砂埚干燥后的质量，单位为克（g）；m2—玻璃砂的质量，单位为克(g)；m—试样的质量，单位为克（g）。...(A.2)
计算结果保留3位有效数字。取平行测定结果的算术平均值为测定结果，2次平行测定结果的绝对差值不大于算术平均值的15%。A.7钠、铁、锌、钙、镍、铅、总铬、镉、总砷的测定A.7.1方法原理
试样加硝酸溶解后，用亿标准溶液作内标，在电感耦合等离子体原子发射光谱仪相应的波长处测量其光谱强度，采用内标法计算元素的含量。A.7.2试剂和材料
硝酸：优级纯。
氩气（Ar）：纯度大于99.9%。
亿标准储备液（1000mg/L）：采用经国家认证并授予标准物质证书的标准储备液。硝酸溶液（5十95）：量取50mL硝酸，缓慢加人到950ml水中，混匀。7
GB1903.61—2023
A.7.2.5亿标准使用液（1000ug/L）：吸取1mL标准储备液（A.7.2.3）.置于1000mL容量瓶中，用硝酸溶液（A.7.2.4）稀释至刻度，摇匀A.7.2.6钠、铁、锌、钙、镍、铅、铬、镉、砷标准储备液（0.1mg/mL)：按GB/T602配制A.7.2.7混合标准溶液：1mL溶液含钠、铁、锌、钙、镍、铅、铬、镉、砷各0.01mg吸取10mL钠、铁、锌、钙、镍、铅、铬、镉、砷标准储备液（A.7.2.6），置手同一100mL.容量瓶中，用一级水稀释至刻度，摇勾。
A.7.3仪器和设备
分析天平：感量0.0001g。
A.7.3.2电感耦合等离子体原子发射光谱仪（ICP-AES)。分析步骤
试样溶液的制备
称取0.5g～1g试样（精确至0.0001g）.用少量水润湿并分散试样，缓慢加人硝酸（A.7.2.1）至试样完全溶解，然后转移至100mL容量瓶中，用一级水稀释至刻度，摇匀。同时做空白试验，空白试验溶液除不加试样外，其他加人试剂的种类和量与试样溶液相同。A.7.4.2工作曲线的绘制
分别吸取0mL、1.00mL、2.00mL、4.00mL、8.00mL混合标准溶液（A.7.2.7），置于5个100ml容量瓶中，分别加入5mL硝酸（A,7.2.1）用一级水稀释至刻度，摇匀。从待测元素每个标准溶液的光谱强度中减去标准空白溶液的光谱强度，以每个标准溶液中待测元素的质量浓度为横坐标，对应的光谱强度为纵坐标分别绘制各待测元素的标准曲线。A.7.4.3试样溶液的测定
在电感耦合等离子体原子发射光谱仪最佳的测定条件下，按表A，1测定钠、铁、锌、钙、镍、铅、铬、镉、碑元素的亿内标的推荐校正谱线为242.219nm，利用标准曲线法测定各待测元素的光谱强度，通过仪器自动计算出各元素的浓度。表A.1
杂质元素
测定波长/nm
结果计算
推荐的待测元素测定波长
金属元素的质量分数ws（mg/kg）按式（A.3）计算。(g-0)xVxfx1000
式中：
mx1000
（A.3）
从工作曲线上查得试验溶液中待测元素的质量浓度，单位为微克每毫升（g/mL）：从工作曲线上查得空白试验溶液中待测元素的质量浓度，单位为微克每毫升（μg/mL）；试样消化液定容体积，单位为毫升（mL）f
试样稀释倍数：
试样的质量，单位为克（g）；
单位换算系数。
GB1903.61—2023
计算结果保留3位有效数字。
取平行测定结果的算术平均值为测定结果，2次平行测定结果的绝对差值不大于算术平均值的10%。样品以0.5g定容体积至100mL计算，本方法各元素的检出限和定量限见表A.2。表A.2
元素名称
元素检出限和定量限
元素符号
检出限
定量限
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
