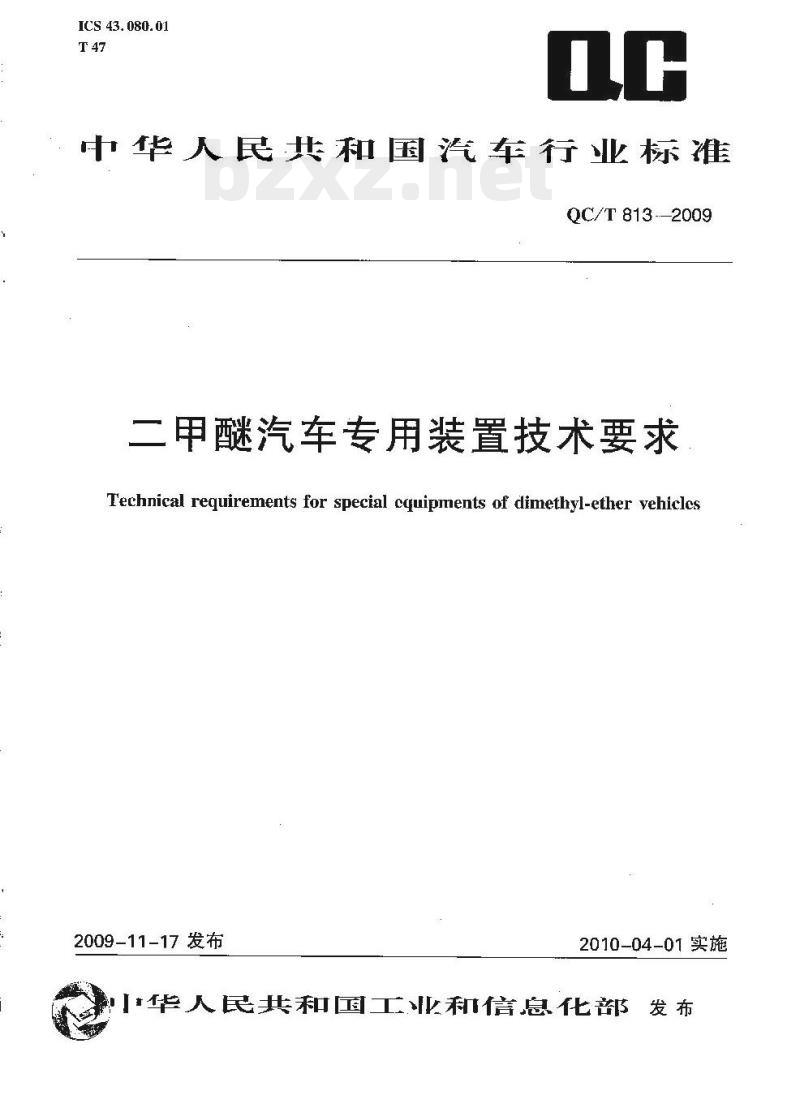

【QC汽车标准】 二甲醚汽车专用装置技术要求

ICS 43. 080. 01
中华人民共和国汽车行业标准
QC/T 813 -2009
二甲醚汽车专用装置技术要求
Technical requirements for special cquipnents of dimethyl-ether vehicles2009-11-17 发布
2010-04-01实施
I华人民共和国工业和信息化都发布-YYKAONLKA

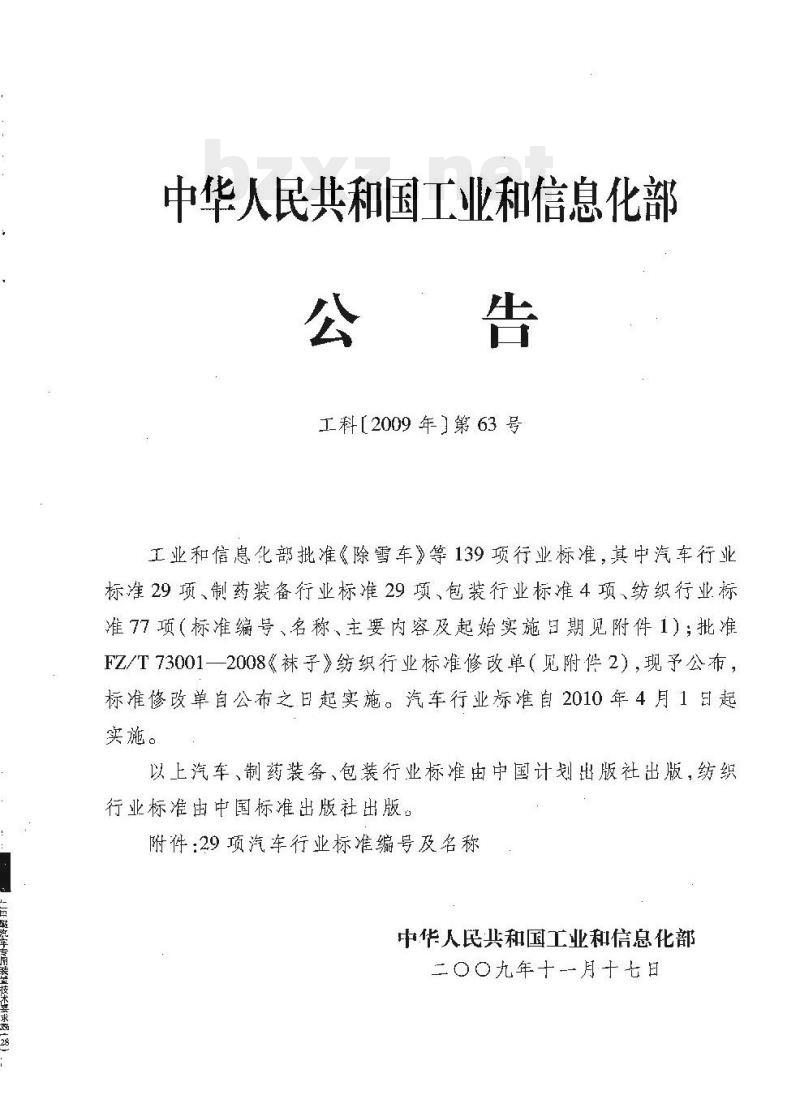

中华人民共和国工业和信息化部公告
工科【2009年】第63号
工业和信息化部批准《除雪车》等139项行业标准，其中汽车行业标准29项、制药装备行业标准29项、包装行业标准4项纺织行业标准77项（标准编号、名称、主要内容及起始实施扫期见附件1）：批准FZ/T73001一2008《袜子》纺织行业标准修改单（见附件2），现予公布，标准修改单自公布之日起实施。汽车行业标准自2010年4月1日起实施。
以上汽车、制药装备、包装行业标准由中国计划出版社出版，纺织行业标准由中国标准出版社出版，附件：29项汽车行业标准编号及名称中华人民共和国工业和信息化部二〇〇九年十－月十七日
附件：
标准编号
QC/T 807—2009
QC/T 808—2009
QC/T631—2009
QC/T 60-
—2009
QC/T 658-2009
QC/T 44—2009
QC/T 633-
QC/T 8092009
QC/T 810—2009
QC/T811
QC/T812—2009
QC/T 813—2009
QC/T814
OC/T 815—2009
QC/T 816—2009
OC/T 817--2009
QC/T 818-2009
QC/T 71—2009
QC/T 8192009
QC/T 227.1—2009
OC/T 227.2—2009
QC/T 2322009
QC/T 820
QC/T 142009
QC/T 821-
QC/T 822---2009
QC/T 823--2009
QC/T 824-
QC/T 462-2009

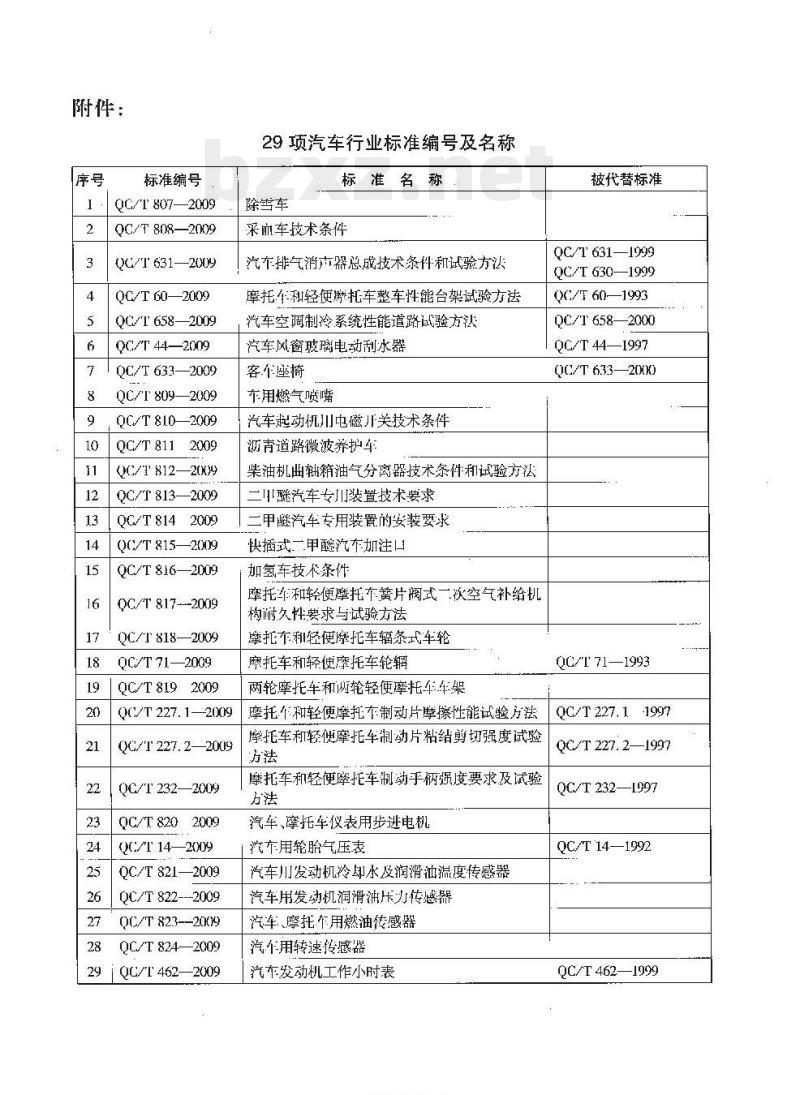

29项汽车行业标准编号及名称
标准名称
采而车技术条件
汽车排气消市器总成技术条件和试验方法摩托年利轻便摩托车整车性能台架试验方法汽车空调制冷系统性能道路试验方法汽车风窗玻璃电动刮水器
客个座椅
车用燃气喷嘴
汽车起动机川中儿关技术条件
沥青道路微波养护车
柴油机曲轴箱油气分离器技术条件和试验方汰二Ⅲ醚汽车专川装置技术要求
二甲醚汽车专用装置的安装要求快插式一甲醛汽车加注口
加氢车技术条件
摩托车和轻便摩托车簧片阀式一次空气补给机构耐久性要求与试验方法
摩托车和轻便摩托车辐条式车轮摩托车和轻使摩托车轮辋
两轮摩托车和两轮轻便摩托车车架摩托个和轻便摩托车制动片摩擦性能试验方法摩托车和轻便摩托车制动片粘结剪切强度试验方法
摩托车和轻便摩托车制动手柄强度要求及试验方法
汽车、摩托车仪表用步进电机
汽车用轮胎气压表
汽车川发动机冷却水及润滑油温度传感器汽车用发动机润滑油压力传感器汽车、摩托用燃油传感器
汽个用转速传感器
汽车发动机工作小时表
TYYKNKACa
被代替标准
QC/T631—1999
OC/T 630—1999
QC/T 60—1993
QC/T658—2000
QC/T 44—1997
QC/T 633-2000
QC/T 71—1993
QC/T 227. 1-1997
OC/T 227. 2—1997
QC/T 232—1997
QC/T14—1992
QC/T462—1999
范围·
规范性引用文件
术语和定义
QC/T 8132009
QC/T813—2009
由于二小醛的沸点、密度、饱和蒸气压力等物理性质与液化石油气十分接近，储存方式与液化石油气相同，本标准在编写中参照了QC/T247一2002《液化石油气汽车专用装置技术条件》的有关规定。
本标雅出全国汽车标准化技术委员会提出。本标由全国汽车标化技术委员会归口。本标准起草单位：上海汽车工业（集团）总公司、中国汽车技术研究中心、上海中沃客车有限公司、海交通大学、上海柴油机股份有限公司、上海星地环保设备有限公司、上海新奥九环车用能源股份有限公司。
本标滩主要起草人：姚洪华、方衍、何云堂、马玥、马宝富、阑卫峰、陈鸣.曹粤震、应菊娣、张武商、张爱民、洪霞、于泽、张建、阮伟民。本标雄为首次发布.
T.KANKACA
1范围
一甲汽车专用装置技术要求
本标准规定了一甲醚汽车专用装置（以下简称专川装置）的要求。本标准适用于使用汽车川二巾醚、额定工作压力为2.0MPa的专用装置。2规范性引用文件
QC/T 813—2009
下列文件中的条款通过本标准的引用而成为本标准的条款。凡足注口期的引川文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于木标准，然而，鼓励根据本标雅达成协议的各方研究是否可使用这些义件的最新版木，凡是不注日期的引用文件，其最新版本适用于本标准。GB/T17895—1999大然气汽车和液化石油气汽车汇QC/T6251999汽车川涂渡层和化学处理层QC/T673—2007汽个用液化石油气电磁阀QC/T815—2009快插式二甲醚汽车加注3术语和定义
GB/T 17895—1999确立的、以及下列术语和定义适川于本标推。3.1
专用装置special equipment
为在汽车上燃用汽车川二叫醚，在汽车上专门安装的、出燃料储存部件、输送部件和控制部件组成的一整套燃料系统。
二甲醚输送泵DMEfeedpump
安装于汽车用液化二甲醚钢瓶输山管路或钢瓶上，使管路保持一定压力以实现向发动机持续供给液态二甲醚的部件，
manifold
共轨接头
连接汽车用液化二甲醚钢瓶组，并汇集由各瓶输出燃料向发动机供液的接头。3.4
溢流阀（调压阀）reliefvalve
控制二中醚管路中的二甲醚供液压力的阀门。3.5
液相平衡管equializing pipe of liquid phase连接瓶组中的每个汽车用液化二甲醚钢瓶的液相部分，并使之相通的管路。QC/T813--2009
气相平衡管equalizing pipeofgas phase连接瓶组中的每个汽车用液化二甲醚钢瓶的气相部分：并使之相通的管路。3.7
汽车用二甲醚DMEforvehicles
二中醚质量分数大于99%、甲醇质量分数小于1%、水质量分数小于0.5%、并含适量润滑添加剂的汽车用燃料。
4　要求
4.1 —般要求
4.1.1专用装置应按经规定程序批准的产品图样和其他技术文件制造，并应符合本标准的规定。4.1.2专用装置应能适应的工作环境温度如下：a）安装丁发动机舱，-40%～+120%；b）安装丁其他部位，～40℃～+85℃。4.1.3专用装置零部件中与二中醚接触的零部件，其材质应一二醚相容。若所川金属材料为黑色金属，应采用电镀、化学处理或涂漆等防腐措施，涂镀层和化学处理层应符合0C/T625一1999的规定。其中的密封材料应具备在二甲醚中耐济涨、耐腐蚀和防止强度下降的能力。4.2系统要求
4.2.1三甲醚供给系统应至少包括以下专用装置：a）汽车用液化二甲醚钢瓶（或瓶组)；b）单间阀；
c）80%限量充装阀；
液位计；
卸压阀；
供给阀；
二甲醚輪送泵;
二甲醚粗滤清器和精滤清器；
燃料加注口：；
刚性管路与接头；
柔性管路与接头；
溢流阀（调压阀)；
耐振压力表；
电磁阀：
电器线束：
二甲醚供给系统也可包括以下专用装置：气密盒；bZxz.net
气体管路卸压阀；
TKANKAca
心）压力传感器或压力继电器；温度传感器；
燃料泵和液位传感器的电线套管：冷却器；
共轨接头；
h）手动截止阀；
蕃蓄能器；
对于瓶组而言，设气札平衡管和液和平衡管；j)
k）泄漏报警装置
4.2.3在下列情况之一时，专用装置应能自动切断Ⅲ醚供给：a）电磁阀开启、二醚输送泵工作1min后，发动机未启动;b）发动机停止运转；
心）二甲醚供、回液管线断裂。4.3部件要求
4.3.1汽车用液化一甲醚钢瓶及附件：QC/T 8132009
4.3.1.1汽车用液化一甲醚钢瓶及附件应按照规定程序批准的图样和技术文件制造、装配和试验。其充装系数为80%
4.3.1.2汽车川液化二小醚钢瓶应装备以下附件：单向阀，80%限量充装阀，供给阀，液位计，卸压阀，于动截止阅。它们可以是分体的，也可以组合为集成阀。对于瓶组，还可包括液相连通管接买和气相连通管接头。如有必要，可以装备以下附件：在汽车用液化二甲醛醚瓶内部装备燃料输送泵、燃料输送泵电线套管。
4.3.1.3卸H阀应位于汽车用液化二甲醚钢瓶的气相区。4.3.1.4液位计在汽车用液化二甲醚钢瓶内的液位传感机构和瓶外的液位显示部件应是非接触武的。
4.3.2电动、气动以及液压驱动的部件：4.3.2.1限量充装阀、截止阀、单问阀以及管路溢流阀等零部件，如果是中动、气动或者液压驼动的，在切断动力时，应处于“关闭”位置。4.3.2.2当电「控制单元不能正常工作或者断电时,燃料输送泵的电源应被切断，4.3.2.3在管路阳塞或截止阀未打开的情况下，应通过切断燃料输送泵电源的方法保证其出口不出现过压现象。
4.3.2.4为保证与二甲酵首接接触的零件没有电流通讨,电控执行部件应以某种方式绝缘。4.3.2.5在温度为15℃~35℃、相对湿度小于85%的环境条件下，用直流电压为500V的兆欧表分别测量装置的电气系统与车体、二甲醚输送泵的电气系统与安装支架或汽车用液化二甲钢瓶之间的绝缘电阻，其绝缘电阻值均应大于10M（如果零部件有应的国家或行业标准，H对绝缘电阻有要求时，同时还应满足国家或行业标准的要求），4.3.3电磁阀：电源电LE在8V~16V(额定电压为12V的车辆)或16V~32V（额定电压为24V的车辆)范围内,电磁阀成能正常工作。电磁阀的液静压强度、低压气密性、高压气密性、线圈耐温性、线QC/T813-2009
圈允许温度、耐振性应符合0G/T673—2007的规定4.3.4压刀传感或耐振压力表：压力传感器或耐振压力表的量程应为额定工作压力的1.5倍~3.0倍。
4.3.5气密盒：汽车用液化二甲醚钢瓶安装在密闭的车箱或行箱内时，应装备气密盒。气密盒应有截面面积大于450mm2的通风出几4.3.6滤清器：
4.3.6.1在车川液化二中醚钢瓶供给阀之后承受液相二甲醚止力的供给系统中，应装设粗、精滤清器。粗滤清器应能阻止大丁30μm的杂物通过，精滤清器应能阻止人丁3um的杂物通过：滤清器的滤清效率应大于99.9%
4.3.6.2粗滤清器的滤芯应可拆下清洗或更换：4.3.6.3粗滤清器可单独安装在高压管路中，也可与电磁阀组合在一起。4.3.7截止阀：阀体上应注明额定工作压力值，并标明介质流向及开关的方向4.3.8燃料加注口：燃料加注口的性能应符合QC/T815—2009的要求。4.3.9器线求：电器线束应包扎牢固，采用防水接插件，线路中应设置过电流保护装置，TYYKAONKAcE
