【QC汽车标准】 汽油发动机化油器出口凸缘尺寸

QC/T 762-2006.

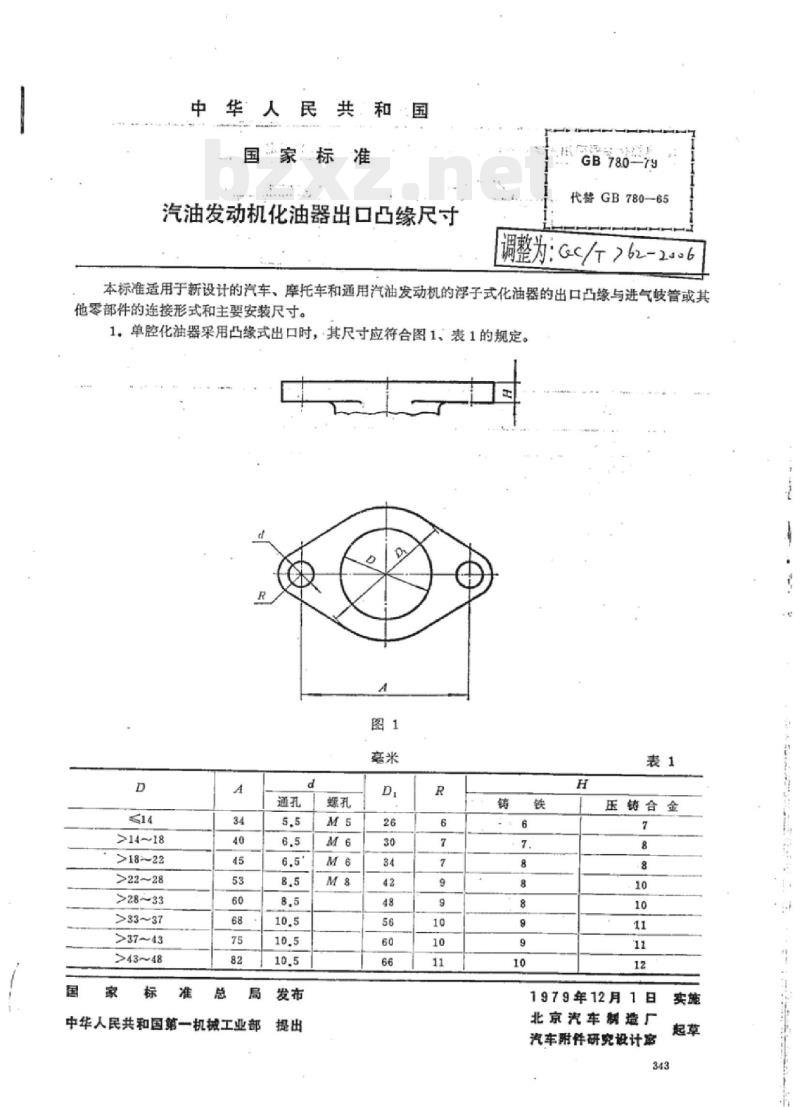

QC/T 762适用于新设计的汽车、摩托车和通用汽油发动机的浮子式化油器的出口凸缘与进气岐管或其
他零部件的连接形式和主要安装尺寸。
1.单腔化油器采用凸缘式出口时，.其尺寸应符合图1、表1的规定。

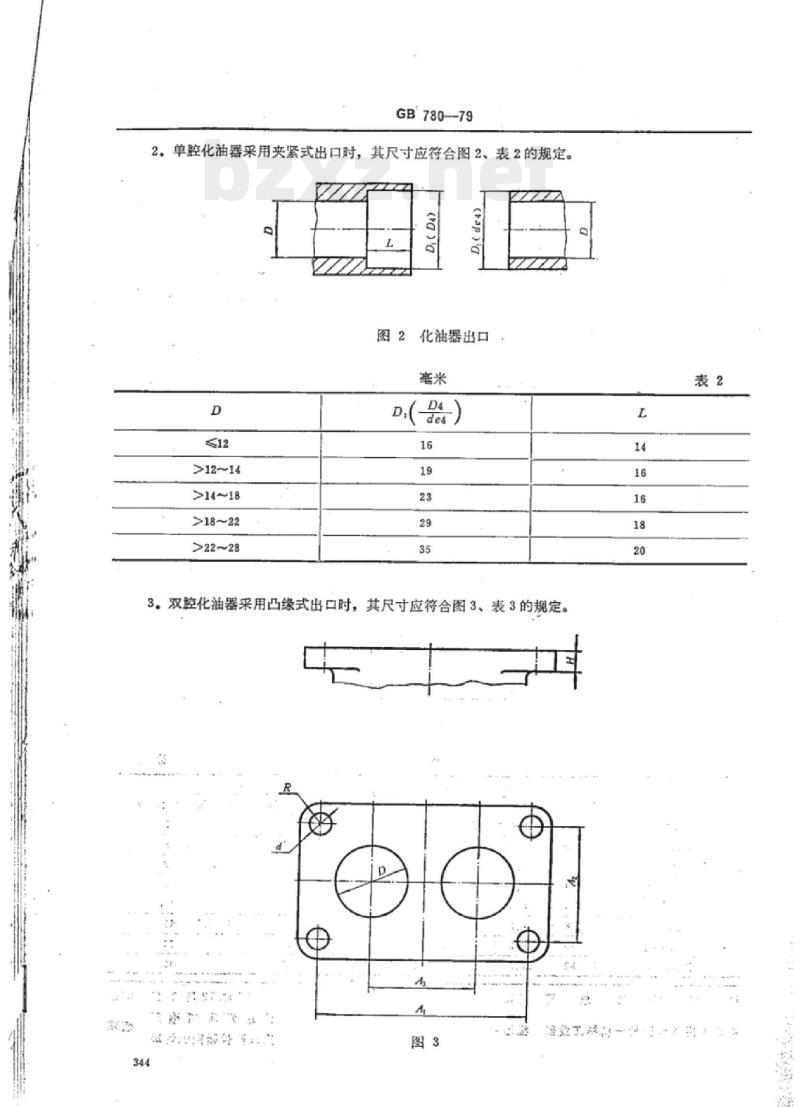

2.单腔化油器采用夹紧式出口时，其尺寸应符合图2、表2的规定。

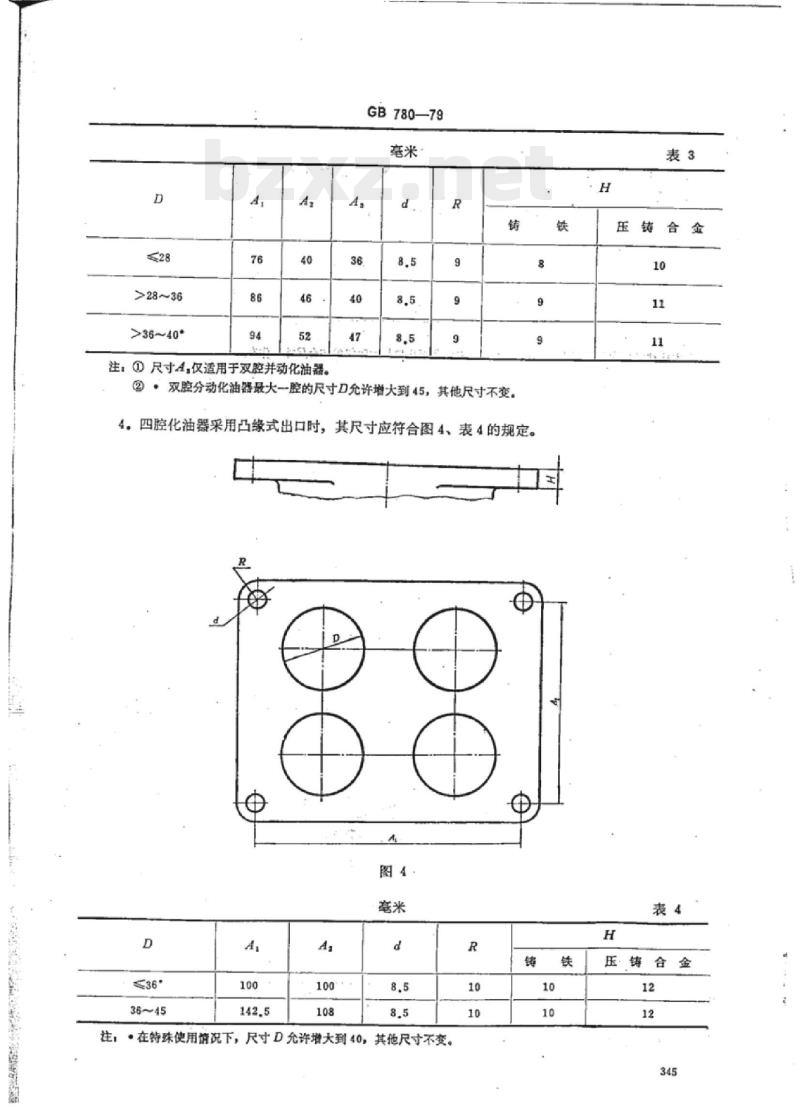

3.双腔化油器采用凸缘式出口时，其尺寸应符合图3、表3的规定。
注:①尺寸A;仅适用于双腔并动化油器。
②双腔分动化油器最大一腔的尺寸D允许增大到45,其他尺寸不变。
4.四腔化油器采用凸缘式出口时，其尺寸应符合图4、表4的规定。

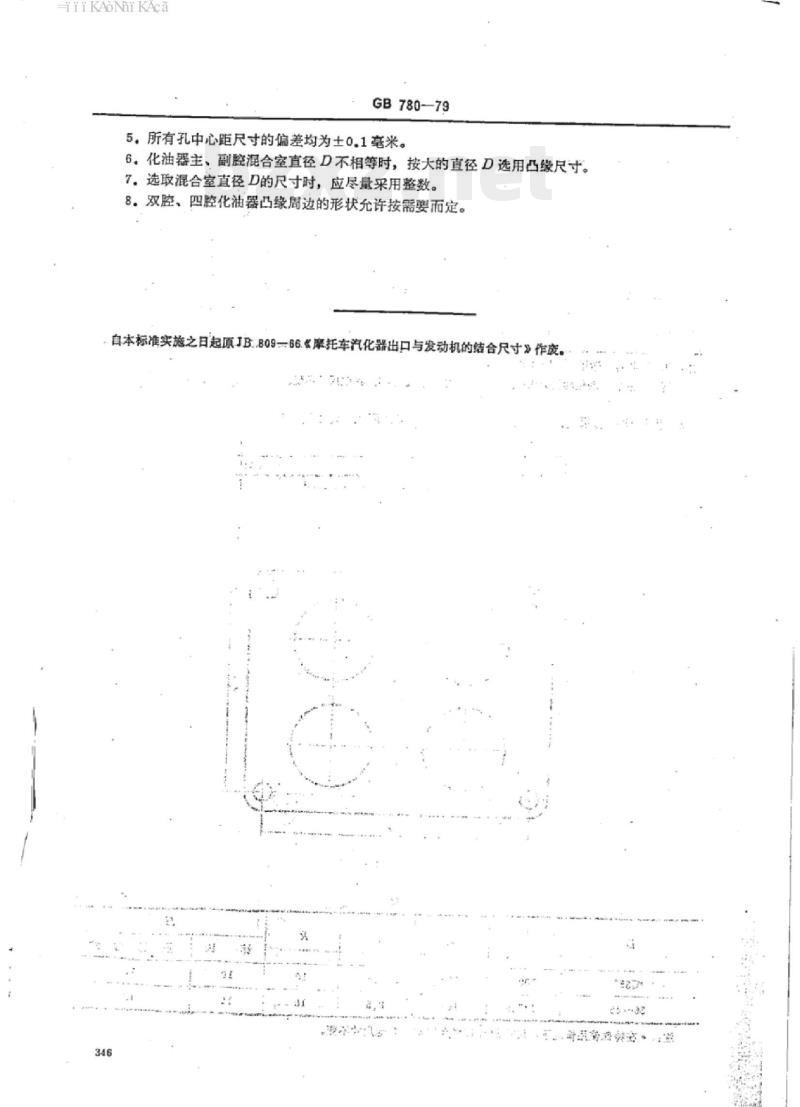

5.所有孔中心距尺寸的偏差均为士0。1毫米。
6.化油器主、副腔混合室直径D不相等时，按大的直径D选用凸缘尺寸。
7.选取混合室直径D的尺寸时，应尽量采用整数。
8.双腔、四腔化油器凸缘周边的形状允许按需要而定。
