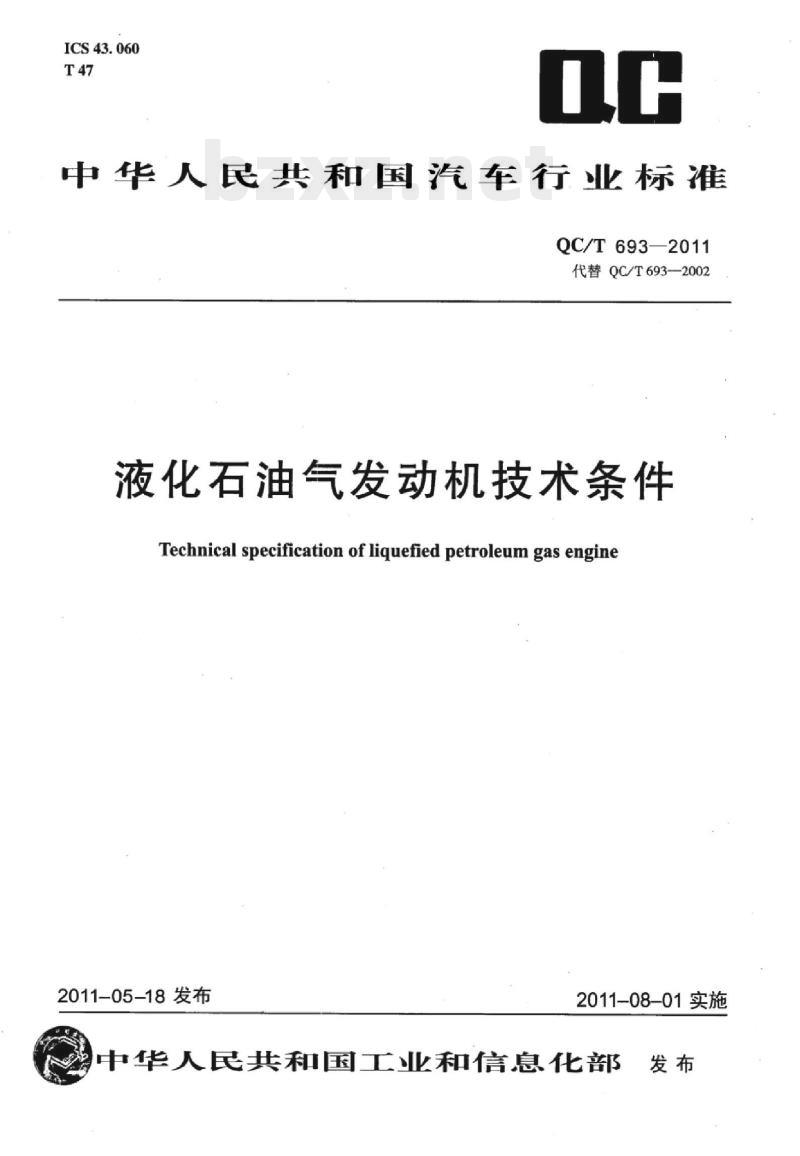

【QC汽车标准】 液化石油气发动机技术条件

ICS43.060
中华人民共和国汽车行业标准
QC/T693—2011
代替QC/T693—2002
液化石油气发动机技术条件
Technical specification of liquefied petroleum gas engine2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布

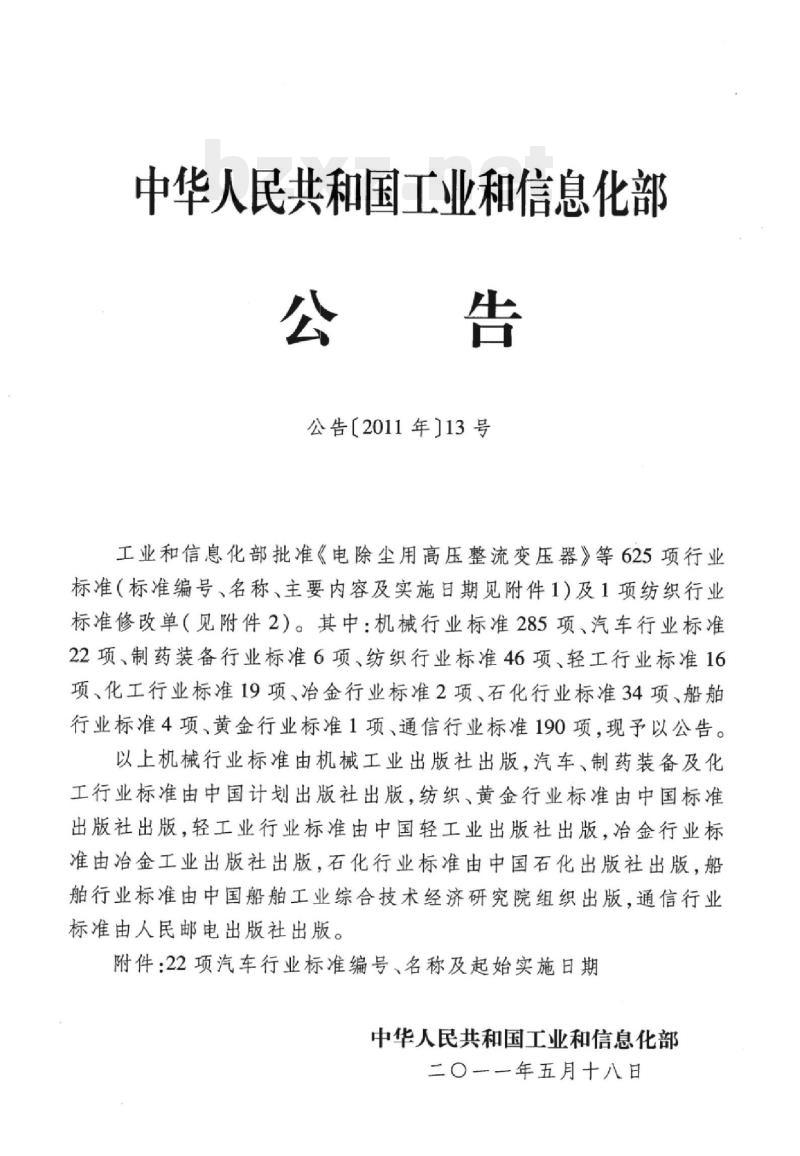

中华人民共和国工业和信息化部公告
公告【2011年］13号
工业和信息化部批准《电除尘用高压整流变压器》等625项行业标准（标准编号、名称、主要内容及实施日期见附件1）及1项纺织行业标准修改单（见附件2）。其中：机械行业标准285项、汽车行业标准22项、制药装备行业标准6项、纺织行业标准46项、轻工行业标准16项、化工行业标准19项、冶金行业标准2项、石化行业标准34项、船舶行业标准4项、黄金行业标准1项、通信行业标准190项，现予以公告。以上机械行业标准由机械工业出版社出版，汽车、制药装备及化工行业标准由中国计划出版社出版，纺织、黄金行业标准由中国标准出版社出版，轻工业行业标准由中国轻工业出版社出版，治金行业标准由冶金工业出版社出版，石化行业标准由中国石化出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，通信行业标准由人民邮电出版社出版。
附件：22项汽车行业标准编号、名称及起始实施日期中华人民共和国工业和信息化部二〇一一年五月十八日
附件：

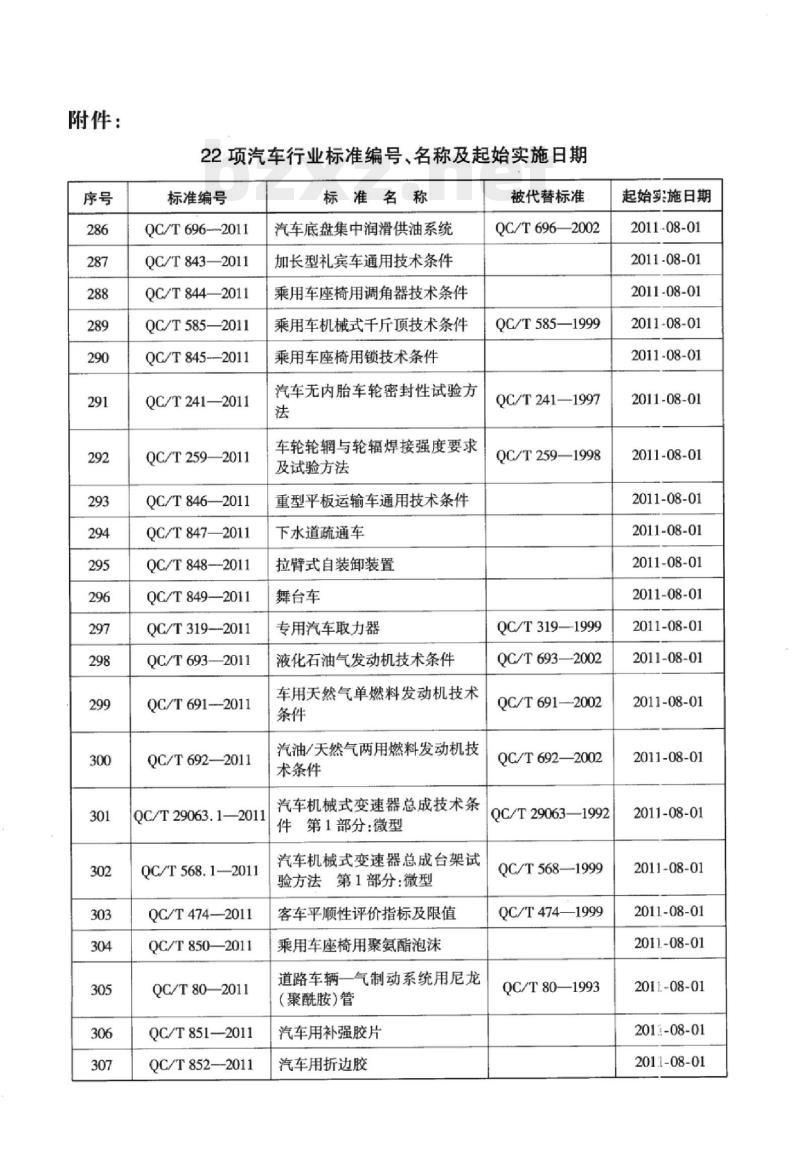

22项汽车行业标准编号、名称及起始实施日期标准编号
QC/T696--2011
QC/T843—2011
QC/T844—2011
QC/T585—2011
QC/T845-2011
QC/T241—2011
QC/T259—2011
QC/T846—2011
QC/T847—2011
QC/T848--2011
QC/T849—2011
QC/T319-2011
QC/T693—2011
QC/T691-2011
QC/T692—2011
QC/T29063.1—2011
QC/T568.1—2011
QC/T474—2011
QC/T850—2011
QC/T80—2011
QC/T851—2011
QC/T852—2011
标准名称
汽车底盘集中润滑供油系统
加长型礼宾车通用技术条件
乘用车座椅用调角器技术条件
乘用车机械式千斤顶技术条件
乘用车座椅用锁技术条件
汽车无内胎车轮密封性试验方
车轮轮辋与轮辐焊接强度要求
及试验方法
重型平板运输车通用技术条件
下水道疏通车
拉臂式自装卸装置
舞台车
专用汽车取力器
液化石油气发动机技术条件
车用天然气单燃料发动机技术
汽油/天然气两用燃料发动机技
术条件
汽车机械式变速器总成技术条
件第1部分：微型
汽车机械式变速器总成台架试
验方法第1部分：微型
客车平顺性评价指标及限值
乘用车座椅用聚氨酯泡沫
道路车辆一气制动系统用尼龙
(聚酰胺）管
汽车用补强胶片
汽车用折边胶
被代替标准
QC/T696—2002
QC/T585—1999
QC/T241—1997
QC/T259—1998
QC/T319—1999
QC/T693—2002
QC/T6912002
OC/T692—2002
OC/T29063—1992
QC/T568—1999
QC/T474—1999
QC/T80—1993
起始实施日期
2011-08-01
2011-08-01
2011-08-01
2011-08-01
2011-08-01
2011-08-01
2011-08-01
2011-08-01
2011-08-01
2011-08-01
2011-08-01
2011-08-01
2011-08-01
2011-08-01
2011-08-01
2011-08-01
2011-08-01
2011-08-01
2011-08-01
2011-08-01
201-08-01
2011-08-01

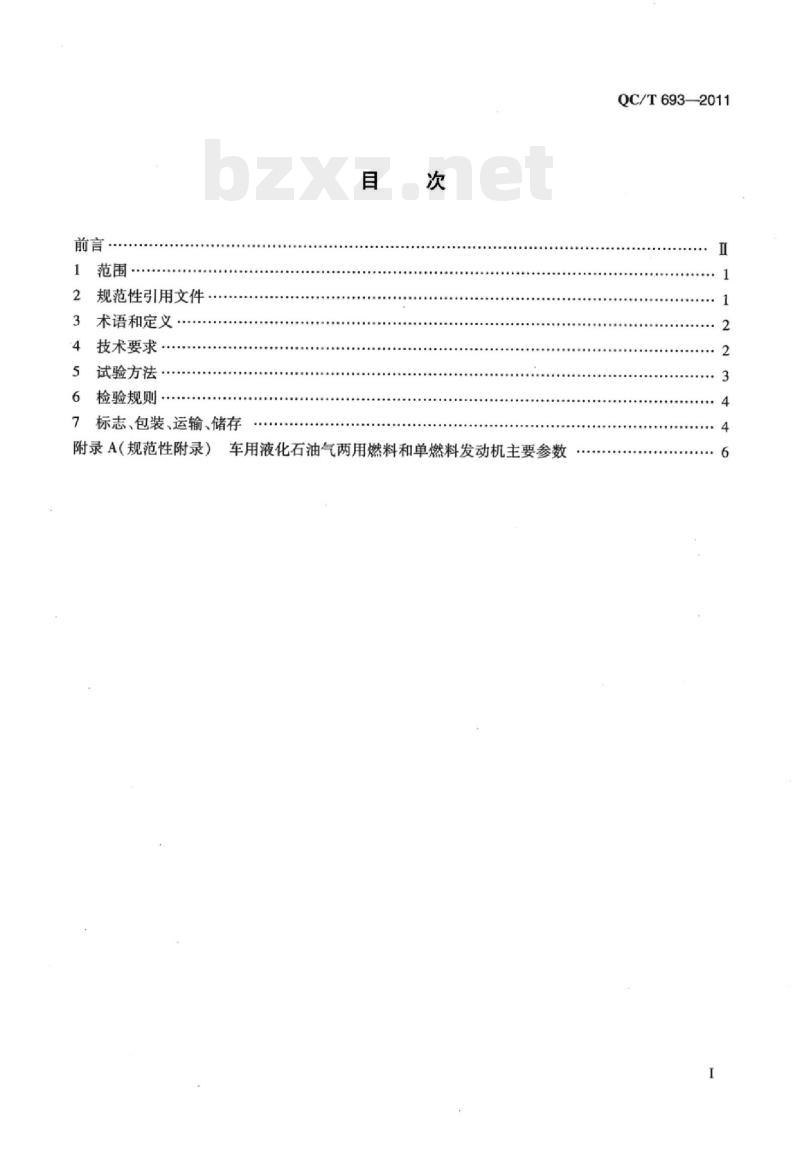

1范围
2规范性引用文件
3术语和定义
4技术要求…
5试验方法
6检验规则
7标志、包装、运输、储存
附录A（规范性附录）车用液化石油气两用燃料和单燃料发动机主要参数QC/T693—2011
QC/T693—2011

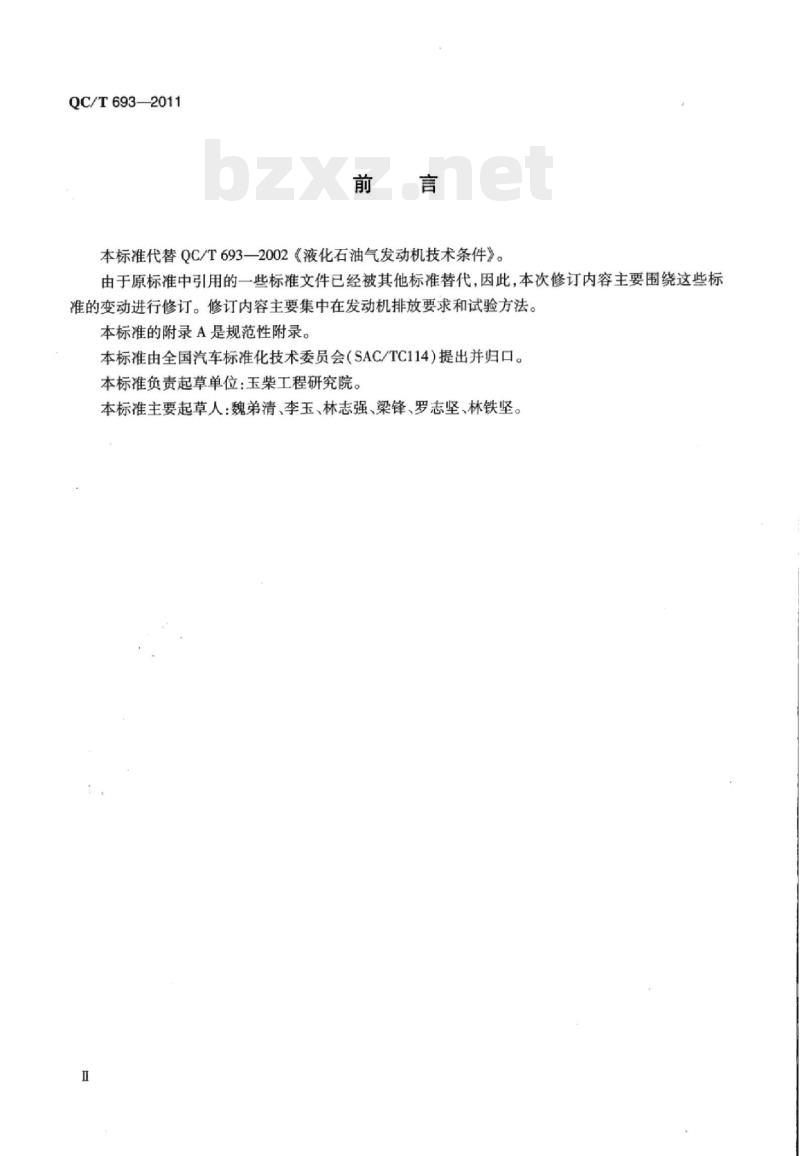

本标准代替QC/T693—2002《液化石油气发动机技术条件》。由于原标准中引用的一些标准文件已经被其他标准替代，因此，本次修订内容主要围绕这些标准的变动进行修订。修订内容主要集中在发动机排放要求和试验方法。本标准的附录A是规范性附录。
本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口。本标准负责起草单位：玉柴工程研究院。本标准主要起草人：魏弟清、李玉、林志强、梁锋、罗志坚、林铁坚。1范围
液化石油气发动机技术条件
QC/T693—2011
本标准规定了车用液化石油气发动机的技术要求、试验方法、检验规则和标志、包装、运输、储存。
本标准适用于车用汽油/液化石油气两用燃料发动机和液化石油气单燃料发动机。2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T1147.1中小功率内燃机第1部分：通用技术条件GB/T1859往复式内燃机辐射的空气噪声测量工程法及简易法GB7258
GB11340
GB14023
GB14762
GB17691
机动车运行安全技术条件
装用点燃式发动机重型汽车曲轴箱污染物排放限值及测量方法车辆、船和由内燃机驱动的装置无线电骚扰特性限值和测量方法重型车用汽油发动机与汽车排气污染物排放限值及测量方法（中国Ⅲ、IV阶段）车用压燃式、气体燃料点燃式发动机与汽车排气污染物排放限值及测量方法（中国Ⅲ、V、V阶段）
GB/T17692汽车用发动机净功率测试方法GB/T17895.
天然气汽车和液化石油气汽车词汇GB17930
车用汽油
GB18285点燃式发动机汽车排气污染物排放限值及测量方法（双急速法及简易工况法）GB/T18297汽车发动机性能试验方法GB18352.3车
轻型汽车污染物排放限值及测量方法（中国Ⅲ、IV阶段）5汽车发动机可靠性试验方法
GB/T19055
GB19159车用液化石油气
GB20912汽车用液化石油气蒸发调压器HI438车用压燃式、气体燃料点燃式发动机与汽车排放控制系统耐久性技术要求QC/T247液化石油气汽车专用装置技术条件QC/T256液化石油气汽车定型试验规程QC/T526汽车发动机定型试验规程QC/T673
汽车用液化石油气电磁阀
QC/T675汽车用汽油电磁阀
QC/T901
汽车发动机产品质量检验评定方法QC/T693—2011
3术语和定义
GB/T17895界定的以及下列术语和定义适用于本标准。3.1
车用液化石油气发动机liquefiedpetroleumgasengineforvehicles指以车用液化石油气作为唯一燃料的汽车用发动机。3.2
额定净功率ratednetpower
制造厂根据发动机具体用途，在所规定的额定转速下，全负荷时发动机输出的净功率校正到标态下。其中净功率的定义按照GB/T17692的规定。4技术要求
4.1通用技术要求
4.1.1发动机总成及其零部件，应按经规定程序批准的图样和其他技术文件制造，并符合本标准的规定。
4.1.2发动机用汽油应满足GB17930的规定，液化石油气应满足GB19159的规定。4.1.3液化石油气供给系统的安全应符合QC/T247中的规定。4.1.4液化石油气供给系统主要零部件性能。液化石油气供给系统主要零部件的生产厂家应具有经国家认证的资格，产品必须有合格证，必须与所装机型进行严格的匹配试验，同一型号产品具有互换性。4.1.5液化石油气蒸发调压器应满足GB20912的要求。4.1.6液化石油气电磁阀应满足QC/T673的要求。4.1.7汽油电磁阀应满足QC/T675的要求。4.1.8发动机不得有漏水、漏油、漏气现象。4.1.9外观和装配调整质量应符合企业标准和技术文件的要求。4.1.10发动机清洁度应符合企业标准和技术文件的要求。整机可靠性水平应满足QC/T526中的要求。4.1.11
4.1.12车辆上的发动机其无线电扰特性应满足GB14023的要求。4.1.13排放要求。
4.1.13.1装备总质量不超过3500kg的车辆，其车辆排放污染物应满足GB18352.3的要求，怠速排放污染物满足GB18285的限值要求。4.1.13.2装备液化石油气单燃料发动机且总质量超过3500kg的车辆，其车辆排放污染物应满足GB17691的要求，怠速排放污染物应满足GB18285的要求，曲轴箱排放污染物应满足GB11340的要求。排气污染物排放控制系统耐久性要求应满足HI438的要求。4.1.13.3装备汽油/液化石油气两用燃料发动机且总质量超过3500kg的车辆，使用汽油时其发动机应满足GB14762的要求，使用液化石油气时其发动机满足GB17691的要求，怠速排放污染物应满足GB18285的要求，曲轴箱排放污染物应满足GB11340的要求，排气污染物排放控制系统耐久2
性要求应满足HJ438的要求。
4.2对专用装置及安装的技术要求QC/T693—2011
4.2.1液化石油气滤清器：满足发动机对液化石油气流量的要求。对非喷射系统原始滤清效率大于或等于95%，原始阻力小于或等于10kPa。对于单点或多点循序喷射系统，要求该过滤器应能滤除95%以上40μm范围内的杂质而不影响液化石油气的供给，并能易于检查和维护。4.2.2对于两用燃料发动机，液化石油气控制系统应能保证在两种燃料转换过程中，发动机工作安全、可靠、平稳。
4.2.3对于两用燃料发动机，发动机点火系统应能同时满足两种燃料的点火特性要求。4.2.4对于两用燃料发动机，性能应满足下列要求：4.2.4.1液化石油气系统的引人，不能影响发动机燃用汽油时的性能。4.2.4.2燃用液化石油气时的动力性不低于燃用汽油的90%。4.2.4.3冷启动性能满足GB/T18297的低温启动要求；在低于-10℃的环境下，燃用液化石油气时，允许制造厂增加辅助启动装置。4.2.4.4燃用液化石油气时的噪声不高于燃用汽油。4.2.4.5燃用液化石油气时的发动机怠速稳定性与燃用汽油相当。4.2.4.6制造厂应在技术文件中提供车用液化石油气单燃料发动机的主要规格和参数，见附录A。4.3安全要求
发动机应具有以下报警功能及安全保护：a）超转速报警或保护（始终起作用）：b）超增压保护（始终起作用，仅适用于增压发动机)；c）冷却液超温报警或保护（出厂设置为关闭）；d）进气歧管超温保护（出厂设置为关闭，仅适用于增压发动机）。5试验方法
5.1发动机性能试验按GB/T18297规定执行。5.2发动机可靠性试验按GB/T19055规定执行：对于两用燃料发动机，每4h使用液化石油气以外的燃料一次，时间不超过20min，用以考核两用燃料汽车的燃料转换性能，行驶里程计人可靠性行驶试验里程。
5.3汽油/液化石油气两用燃料发动机和液化石油气单燃料发动机的定型试验按QC/T526规定执行：整车定型试验按QC/T256规定执行。5.4排放污染物的测量。
5.4.1装备总质量不超过3500kg的车辆，其车辆的排放污染物按GB18352.3的规定进行测量；怠速排放污染物按GB18285的规定进行测量。5.4.2装备液化石油气单燃料发动机且总质量超过3500kg的车辆，其车辆的排放污染物按GB17691的规定进行测量；急速排放污染物按GB18285的规定进行测量；曲轴箱排放污染物按GB11340的规定进行测量。排气污染物排放控制系统耐久性按HJ438的规定进行测量。5.4.3装备汽油/液化石油气两用燃料发动机且总质量超过3500kg的车辆，使用汽油时其车辆的3
QC/T693-2011
排放污染物按GB14762的规定进行测量，使用液化石油气时其车辆的排放污染物按GB17691的规定进行测量；怠速排放污染物按GB18285的规定进行测量；曲轴箱排放污染物按GB113-40的规定进行测量。排气污染物排放控制系统耐久性按HJ438的规定进行测量。5.5噪声测量按GB/T1859的规定进行测量。5.6外观、装配调整质量检查、发动机清洁度检查按QC/T901规定进行。6检验规则
6.1出厂检验
6.1.1发动机经过出厂检验合格并由制造厂质量检验部门签发产品质量合格证后，方能出厂（或人库）)。
6.1.2检验项目至少包括以下内容：a）外观检查（装配完整性、装配质量）；b）燃气供气系统、润滑系统、冷却系统的密封性；整机装配调整检查按制造厂的出厂技术条件进行，主要包括：热试磨合、渗漏检查、间隙检c
查、异响检查、技术调整等。
6.2抽查检验
发动机的抽查检验，按QC/T901规定执行或按企业标准进行。6.3型式试验
凡属于下列情况之一者应进行型式试验：a）新产品或产品有重大改进（即经改进的发动机，其额定转速较原机型提高10%以上或额定功率较原机型提高15%以上或结构有重大变化者）时按QC/T526的规定进行定型试验；产品转厂生产时按QC/T526的规定进行；b）
c）国家质量监督机关提出型式试验要求，按其规定进行。7标志、包装、运输、储存
7.1标志
7.1.1铭牌：
a）产品名称、商标；
生产企业名称；
产品型号：
排放水平；
额定功率；如果是两用燃料，应标明两种燃料：额定转速；
燃料规格；
净质量；
最大扭矩；
最大扭矩转速；
出厂编号与出厂日期（年、月、日）；1）生产许可证编号。
7.1.2应按GB7258规定，在缸体适当部位打上永久性的出厂编号。7.2包装
QC/T693-2011
7.2.1，发动机出厂前应进行防锈处理。在正常保管条件下，保证自出厂之日起12个月内，发动机、随机工具及备件不锈蚀。海运应有防潮、防盐雾腐蚀等措施。包装应牢固，并应带有技术文件和产品合格证，维修备件按合同规定。7.2.2
7.2.3包装箱外应标明：
制造厂名及地址：
发动机型号；
出厂编号；
外形尺寸：长×宽×高，mm×mm×mm；d)
净质量，总质量，kg；
标明吊钩系锁位置、朝上、防潮等字样或标记。7.3运输
在运输途中应能防止发动机、随机工具及备件相互碰撞而损坏。7.4储存
在制造厂规定的条件下储存。
7.5除以上规定外，还应满足GB/T1147.1有关单燃料发动机的标志、包装、运输、储存的规定。QC/T693—2011
发动机结构参数
制造厂：
附录A
（规范性附录）
车用液化石油气两用燃料和单燃料发动机主要参数型号：
型式（系指冲程数、冷却方式、气缸排列方式、燃料供给方式、进气方式、是否带催化器等）\）气缸数：
缸径/行程：bzxz.net
总排量：
压缩比：
发火次序：
旋转方向：
发动机性能参数
额定功率2：
额定功率转速：
最大扭矩2：
最大扭矩转速\：
急速转速2”
额定工况燃料消耗量：
外特性最低燃料消耗率：
最大热效率：
最大平均有效压力：
排放水平：
制造厂应给定的参数
燃料规格
g(kw·h)
A.3.2润滑油
规格：
A.3.3规定的温度
冷却液出口最高温度：
最高排气温度：
机油温度：最高
发动机进气口燃气温度：
液化石油气系统部件工作环境温度：冷启动最低环境温度：
氧传感器外壳温度3）：
A.3.4规定的压力
机油压力：
发动机进气口燃气压力：
压力变化允差：
排气背压：
A.3.5其他
额定工况时的空气消耗量：
全负荷下活塞最大漏气量：
额定工况机油燃气消耗比：
外形尺寸（长×宽×高）：
(夏季）
K或℃
净质量（不包括油、水、散热器及传动装置）：总质量（包括散热器、底座及传动装置）：A.4增压中冷系统3）
A.4.1增压器
厂牌：
型号：
特征描述（是否是水冷中间壳，是否带废气放气阀等）：A.4.2中冷系统3
中冷器
厂牌：
特征描述（水冷或空冷）：
配气系统
进气门：上止点前
最大升程
排气门：下止点前
最大升程
型号：
（℃A）开，下止点后
间隙：
(℃A)开，上止点后
间隙：
QC/T693—2011
（冬季）
K或℃
K或℃
K或℃
maxK或℃
maxK或℃
K或℃
K或℃
maxMPa
maxkPa
mmxmmxmm
(℃A)关
（℃A）关
