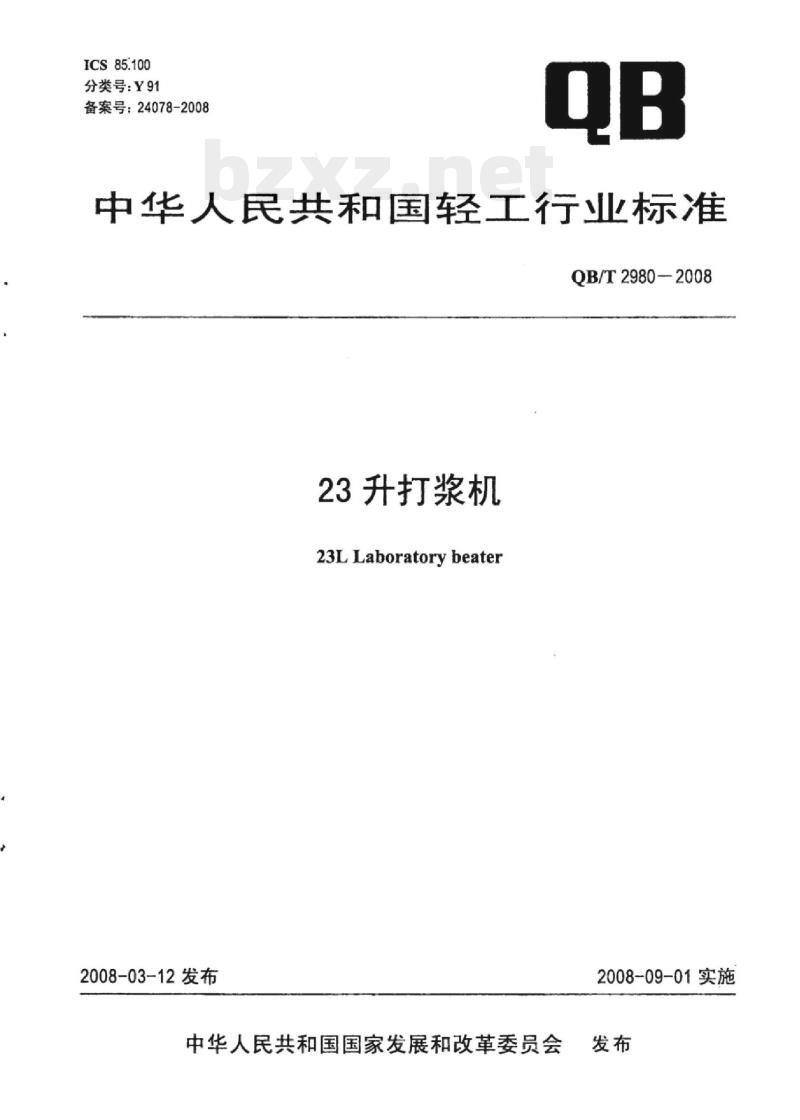

【QB轻工标准】 23升打浆机23L Laboratory beater

ICS85.100
分类号：Y91
备案号：24078-2008
中华人民共和国轻工行业标准
QB/T2980—2008
23升打浆机
23LLaboratorybeater
2008-03-12发布
中华人民共和国国家发展和改革委员会2008-09-01实施

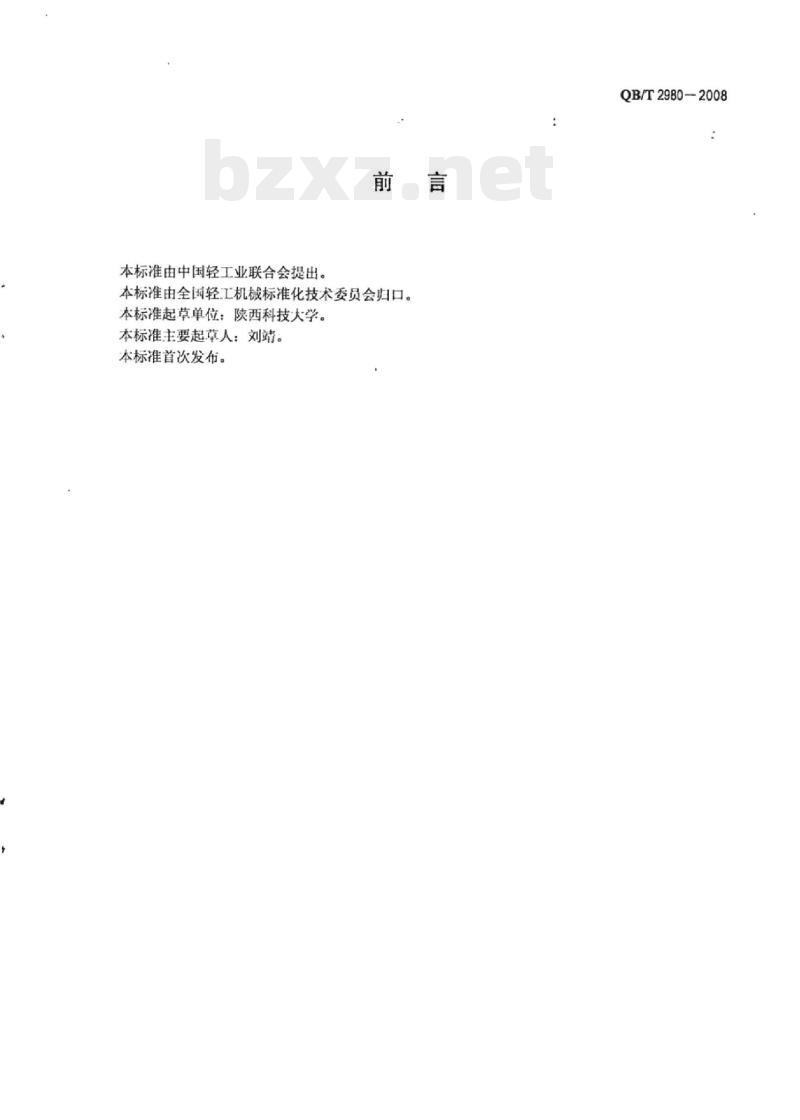

本标准由中国轻工业联合会提出。前
本标准由全国轻工机械标准化技术委员会归口。本标准起草单位：陕西科技大学。本标准主要起草人：刘靖。
本标准首次发布。
QB/T2980-2008

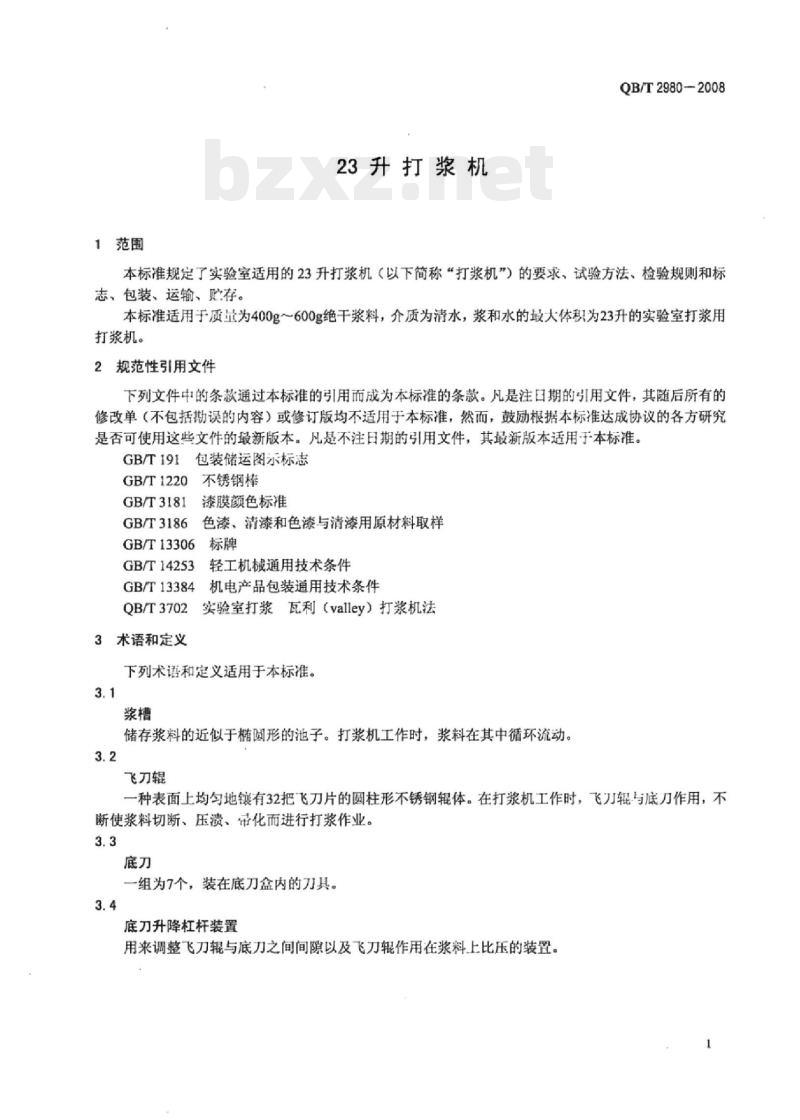

1范围
23升打浆机
QB/T2980-2008
本标准规定了实验室适用的23升打浆机（以下简称“打浆机”）的要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准适用于质量为400g～600g绝干浆料，介质为清水，浆和水的最大体为23升的实验室打浆用打浆机。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191
GB/T1220
GB/T3181
GB/T3186
包装储运图示标志
不锈钢棒
漆膜颜色标准
色漆、清漆和色漆与清漆用原材料取样GB/T13306
GB/T14253
GB/T13384
QB/T3702
3术语和定义
轻工机械通用技术条件
机电产品包装通用技术条件
实验室打浆瓦利（valley）打浆机法下列术语和定义适用于本标准。3.1
储存浆料的近似于椭圆形的池子。打浆机工作时，浆料在其中循环流动。3.2
飞刀辊
种表面上均匀地镶有32把飞刀片的圆柱形不锈钢辊体。在打浆机工作时，飞刀辊与底刀作用，不断使浆料切断、压溃、带化而进行打浆作业。3.3
组为7个，装在底刀盒内的刀具。3.4
底刀升降杠杆装置
用来调整飞刀辊与底刀之间间隙以及飞刀辊作用在浆料上比压的装置。QB/T2980—2008

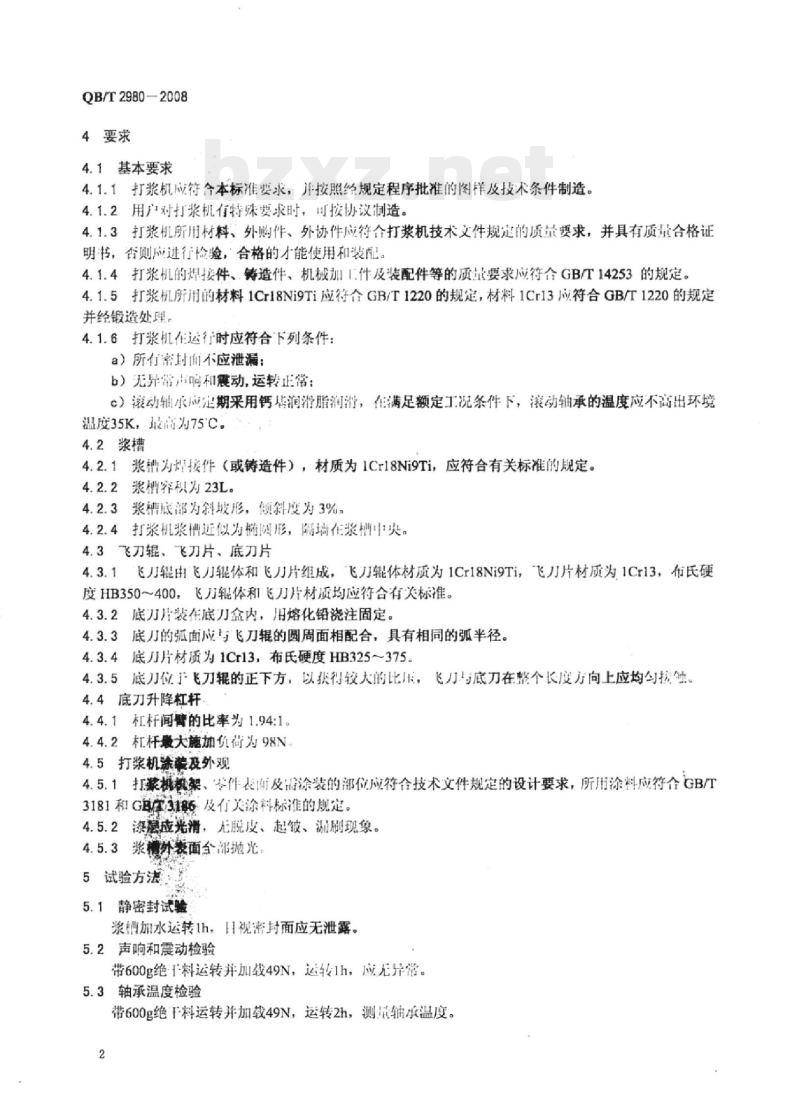

4要求
4.1基本要求
4.1.1打浆机应符合本标准要求，并按照经规定程序批准的图样及技术条件制造。4.1.2用户对打浆机有特殊要求时，可按协议制造。4.1.3打浆机所用材料、外购件、外协件应符合打浆机技术文件规定的质量要求，并具有质量合格证明书，否则应进行检验，合格的才能使用和装配。4.1.4打浆机的焊接件、铸造件、机械加1.件及装配件等的质量要求应符合GB/T14253的规定。4.1.5打浆机所用的材料1Cr18Ni9Ti应符合GB/T1220的规定，材料1Cr13应符合GB/T1220的规定并经锻造处理。
4.1.6打浆机在运行时应符合下列条件：a）所有密封南不应泄漏：
b）无异常声响和囊动，运转正常：c）滚动轴尔定期采用钙店润滑脂润滑，在满足额定工况条件下，滚动轴承的温度应不高出环境温度35K，最高为75C。
4.2浆槽
4.2.1浆槽为焊接件（或铸造件），材质为1Cr18Ni9Ti，应符合有关标准的规定。4.2.2浆槽容积为23L。
4.2.3浆槽底部为斜坡形，倾斜度为3%。4.2.4打浆机浆槽近似为椭圆形，隔墙在浆槽中央。4.3飞刀辊、飞刀片、底刀片
飞刀辑由飞刀辑体和飞刀片组成，“飞刀辑体材质为1Cr18Ni9Ti，“飞刀片材质为1Cr13，布氏硬度HB350～400，飞刀辑体和飞刀片材质均应符合有关标准。4.3.2底刀片装在底刀盒内，用熔化铅浇注固定。4.3.3底刀的弧面应与飞刀辊的圆周面相配合，具有相同的弧半径。4.3.4底刀片材质为1Cr13，布氏硬度HB325～3754.3.5底刀位于飞刀辑的正下方，以获得较大的比压，飞刀与底刀在整个长度方向上应均勾按钟。4.4底刀升降杠杆
4.4.1杠杆闻臂的比率为1.94:1。4.4.2杠杆最大施加负荷为98N
4.5打浆机涂装及外观
4.5.1打蒙机机架、零件表询及制涂装的部位应符合技术文件规定的设计要求，所用涂料应符合GB/T3181和GT3186及有关涂料标准的规定。漆层应光滑，光脱皮、起皱、谢刷现象。4.5.2
浆精外表面全部抛光。
5试验方法
5.1静密封试验
浆槽加水运转1h，日视密封面应无泄露。5.2声响和震动检验
带600g绝料运转并加载49N，运转1h，应无异常。5.3轴承温度检验
带600g绝F料运转并加载49N，运转2h，测低轴承温度。2

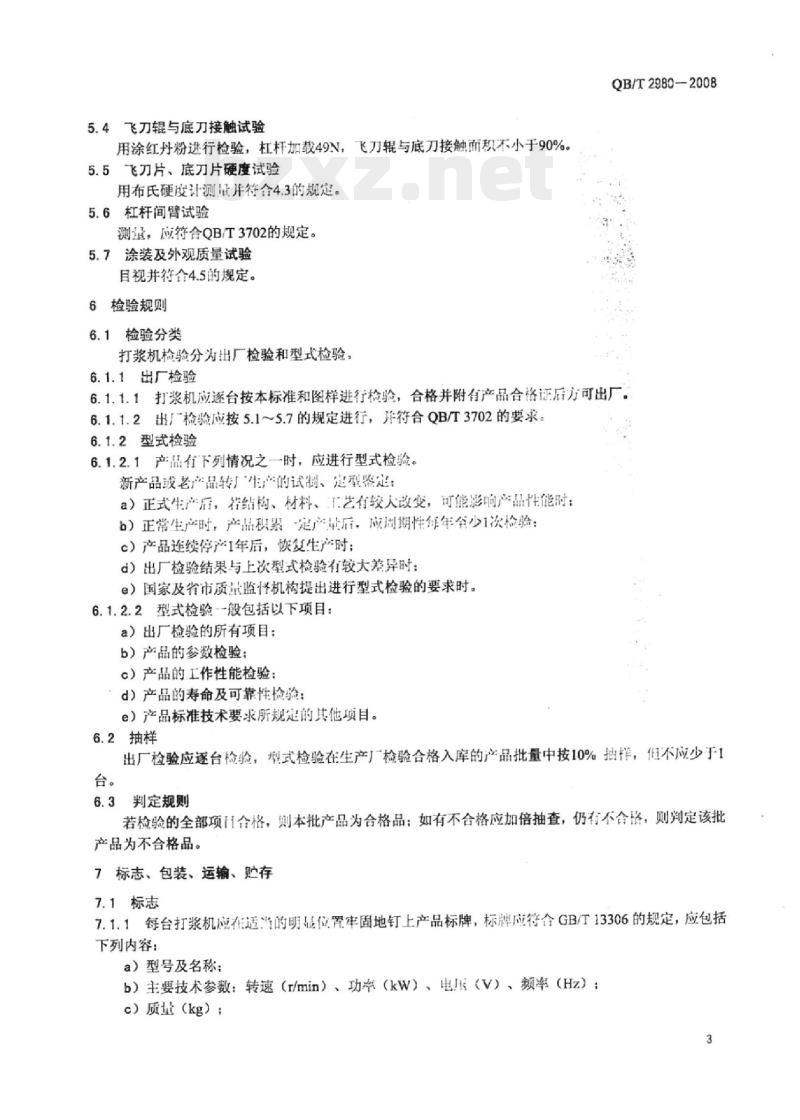

5.4飞刀辊与底刀接触试验
用涂红丹粉进行检验，杠杆加载49N，飞刀辑与底刀接触面积不小于90%。5.5飞刀片、底刀片硬度试验
用布氏硬度计测量并符合4.3的规定。5.6杠杆间臂试验
测量，应符合QB/T3702的规定。5.7涂装及外观质量试验
目视并符合4.5的规定。
6检验规则
检验分类此内容来自标准下载网
打浆机检验分为出厂检验和型式检验QB/T2980-2008
6.1.1出厂检验
6.1.1.1打浆机应逐台按本标准和图样进行检验，合格并附有产品合格证后方可出厂。6.1.1.2出厂检验应按5.1～5.7的规定进行，并符合QB/T3702的要求。6.1.2型式检验
6.1.2.1产品有下列情况之一时，应进行型式检验。新产品或老产品转厂生产的试制、定型鉴定：a）正式生产盾，格结构、材料、工艺有较人改变，可能影响产品性能时；b）正常生产时，产品积累“定产量后。应周期性年年牟少1次检验：c）产品连续停产1年后，恢复生产时；d）出厂检验结果与上次型式检验有较大差异时：e）国家及省市质量监格机构提出进行型式检验的要求时。6.1.2.2型式检验一般包括以下项目：a）出厂检验的所有项目：
b）产品的参数检验；
c）产品的工作性能检验：
d）产品的寿命及可靠性检验：
e）产品标准技术要求所规定的其他项目。6.2抽样
出厂检验应逐台检验，型式检验在生产厂检验合格入库的产品批量中按10%抽样，伯不应少于1台。
6.3判定规则
若检验的全部项目合格，则本批产品为合格品：如有不合格应加倍抽查，仍有不合格，则判定该批产品为不合格品。
7标志、包装、运输、贮存
7.1标志
7.1.1每台打浆机应在适“的明品位置牢固地钉上产品标牌，标牌应符合GB/T13306的规定，应包括下列内容：
a）型号及名称：
b）主要技术参数：转速（r/min）、功率（kW）、电J（V）、频率（Hz）：c）质量（kg）：
d）外形尺寸（长×宽×高）；
e）制造单位，出厂编号，出厂日期。7.1.2打浆机飞刀辊旋转方向应在适当的明显位置用红色箭头表示。7.2包装、运输
7.2.1打浆机包装应符合GB/T13384的规定，应能防止在运输过程中遭受损伤或遗失附件和文件等情况。7.2.2打浆机的包装储运图示标志应符合GB/T191的规定。7.2.3打浆机的随机文件应包括安装图、易损件图、使用说明书、装箱单、合格证。文件应包装在不透水的塑料袋内，并置于包装箱内。7.3贮存
在正常储存条件下，制造厂应保证在打浆机发送之日起的6个月内不锈蚀。中华人民共和国
轻工行业标准
23升打浆机
QB/T2980-2008
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http://chlip.com.cnEmail:[email protected]
轻工业标准化编辑出版委员会编辑地址：北京西城区月坛北小街6号邮政编码：100037
电话：(010)68049923
版权所有侵权必究
书号：155019.3252
QB/T2980-2008
印数：1-200册
定价：10.00元
