ICS43.040

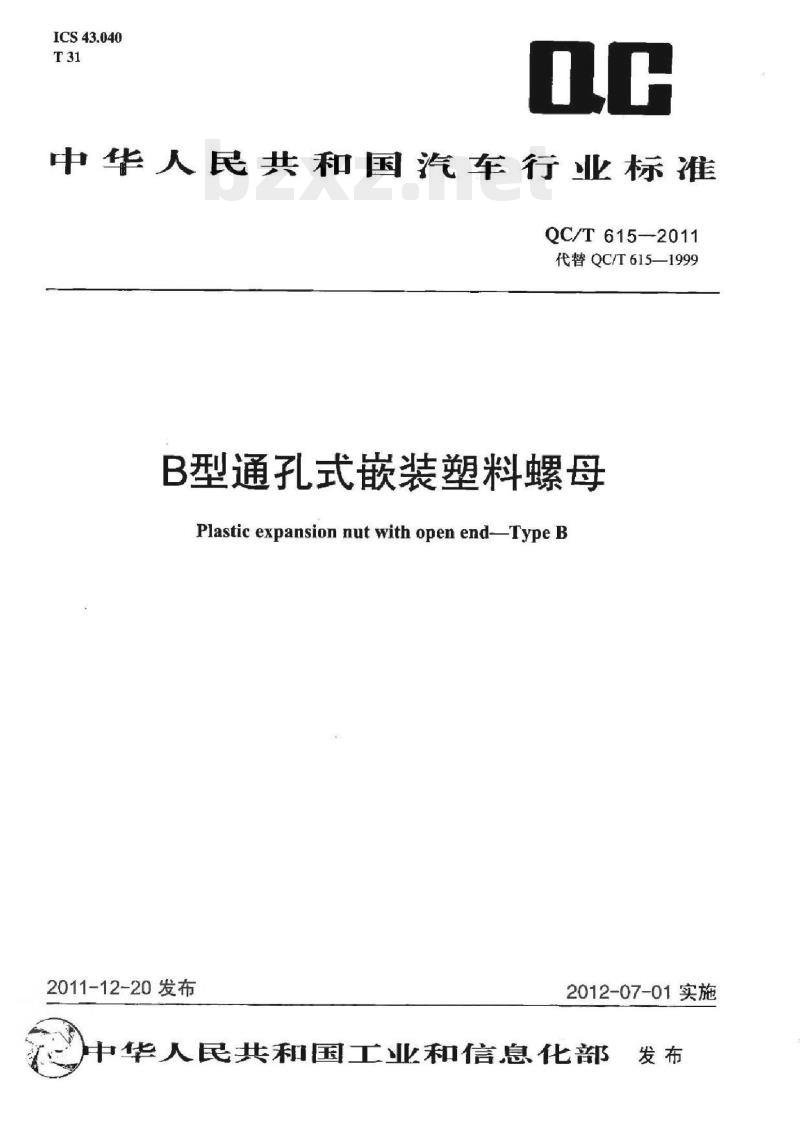

中华人民共和国汽车行业标准
QC/T615-2011
代替QC/T615—1999
B型通孔式嵌装塑料螺母
Plastic expansion nut with open endTypeB2011-12-20发布
2012-07-01实施
华人民共和国工业和信息化部www.bzxz.net

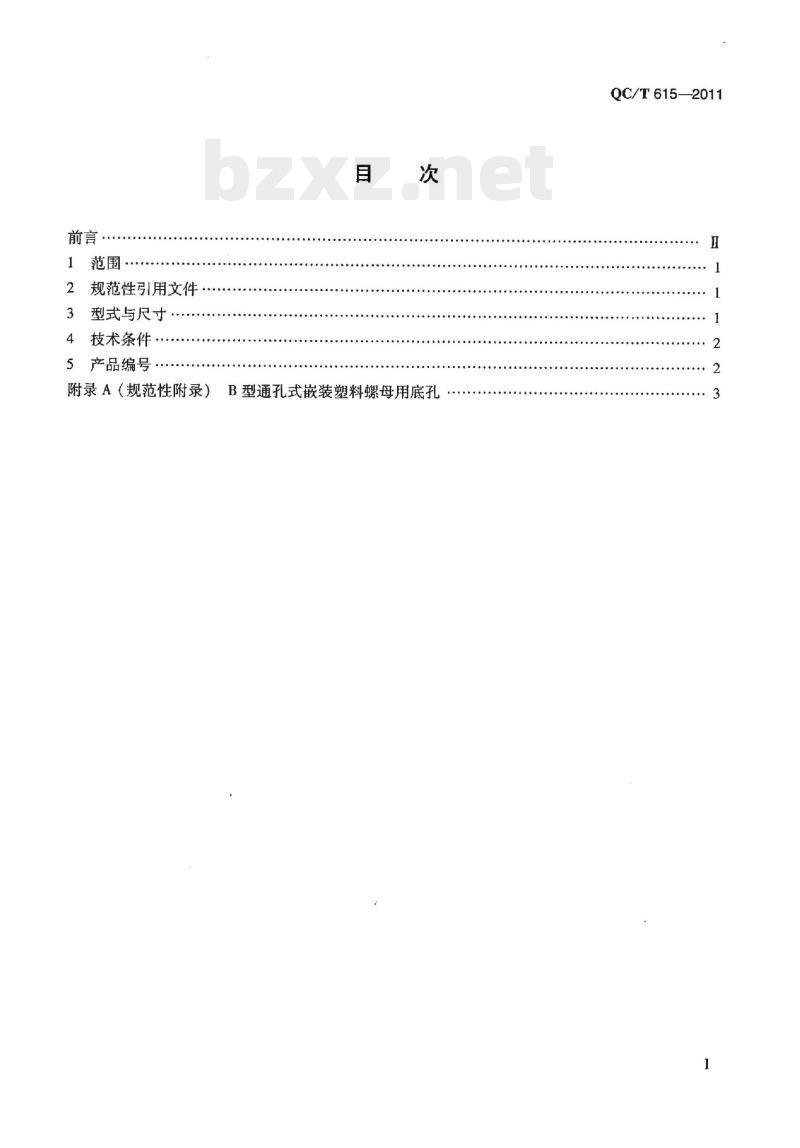

规范性引用文件
型式与尺寸
技术条件
产品编号
附录A（规范性附录）
B型通孔式嵌装塑料螺母用底孔
QC/T 615—2011
QC/T 615—2011

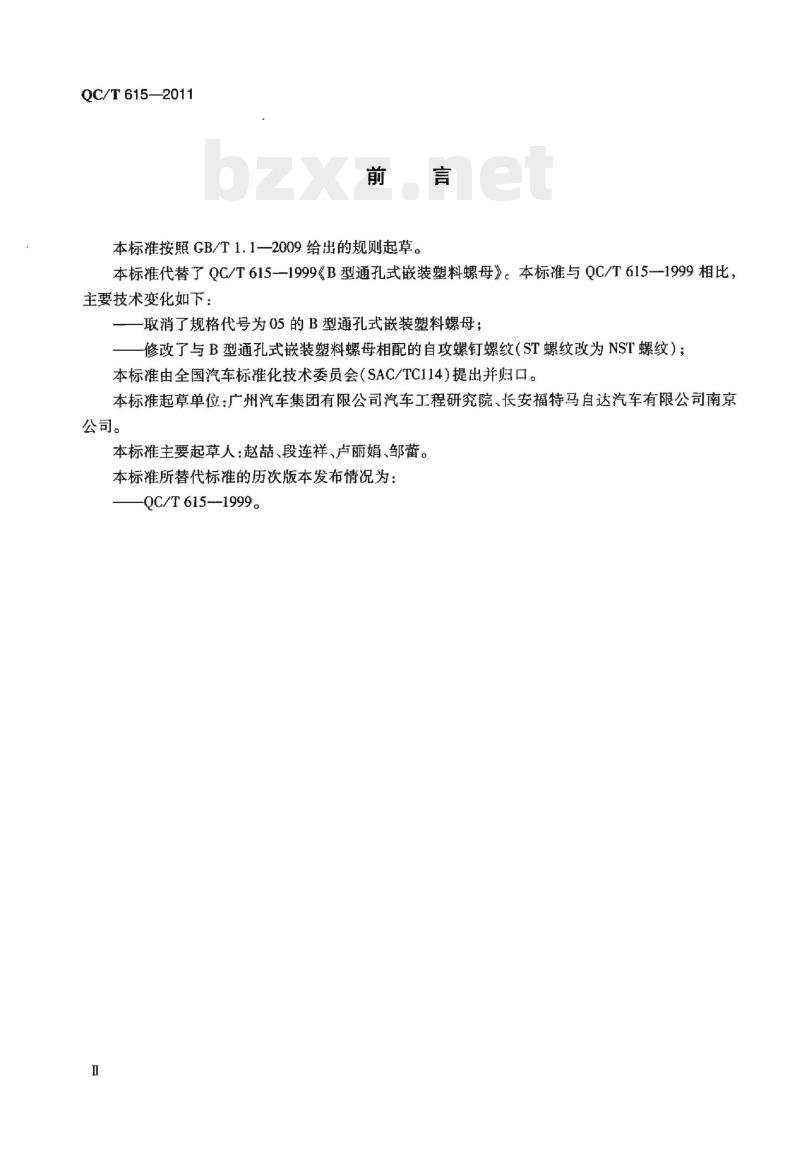

本标准按照GB/T1.1—2009给出的规则起草。本标准代替了QC/T615-1999《B型通孔式嵌装塑料螺母》。本标准与QC/T615--1999相比，主要技术变化如下：
-取消了规格代号为05的B型通孔式嵌装塑料螺母；修改了与B型通孔式嵌装塑料螺母相配的自攻螺钉螺纹（ST螺纹改为NST螺纹）；本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口。本标准起草单位：广州汽车集团有限公司汽车工程研究院、长安福特马自达汽车有限公司南京公司。
本标主要起草人：赵喆、段连祥、卢丽娟、邹蕾。本标准所替代标准的历次版本发布情况为：QC/T 615-1999。
1范围
B型通孔式嵌装塑料螺母
本标准规定了B型通孔式嵌装塑料螺母的型式与尺寸、技术条件。QC/T615—2011
本标准适用于与NST4.5~NST5.5自攻螺钉螺纹相配的B型通孔式嵌装塑料螺母。规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本标准。QC/T326汽车标准件产品编号规则QC/T618嵌装塑料螺母技术条件
QC/T713塑料（尼龙）用自攻螺钉螺纹3型式与尺寸
B型通孔式嵌装塑料螺母的型式与尺寸按图1和表1。B型通孔式嵌装塑料螺母用底孔见附录A。

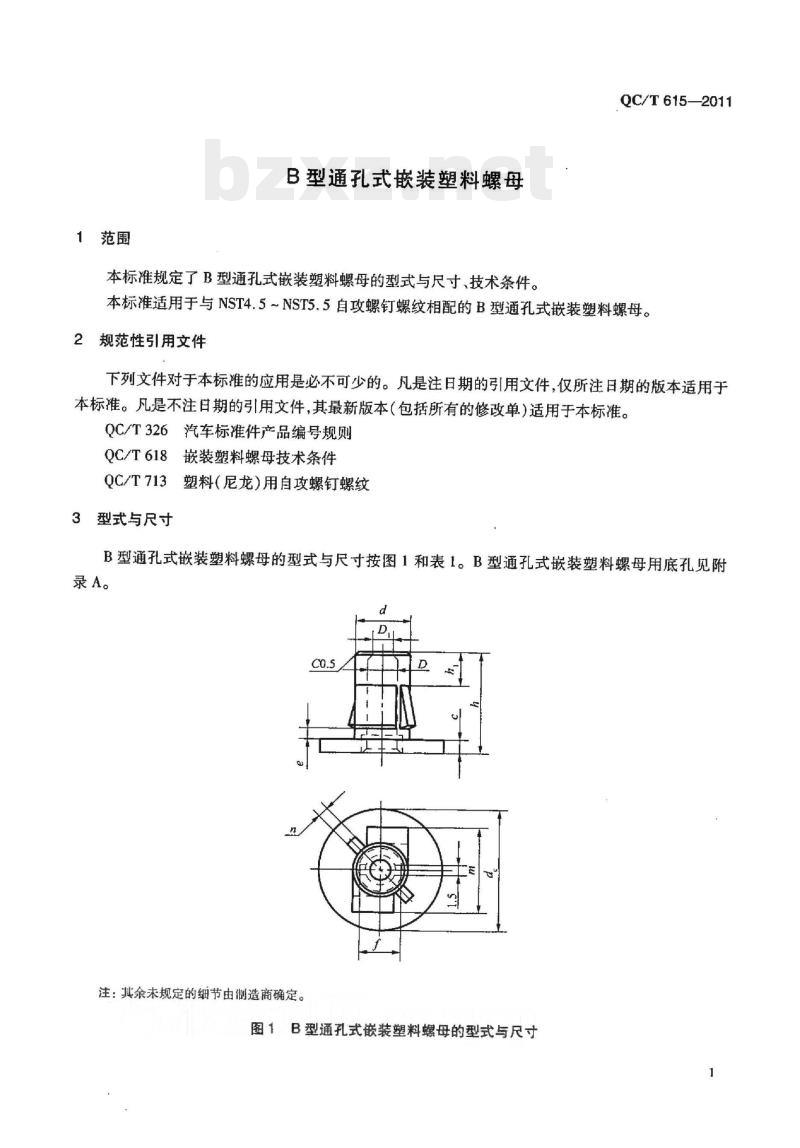

注：其余未规定的细节由制造商确定。图1B型通孔式嵌装塑料螺母的型式与尺寸QC/T615--2011
B型通孔式
嵌装塑料螺母
的规格代号
相配的
自攻螺钉
螺纹”
2.8~3.02.0

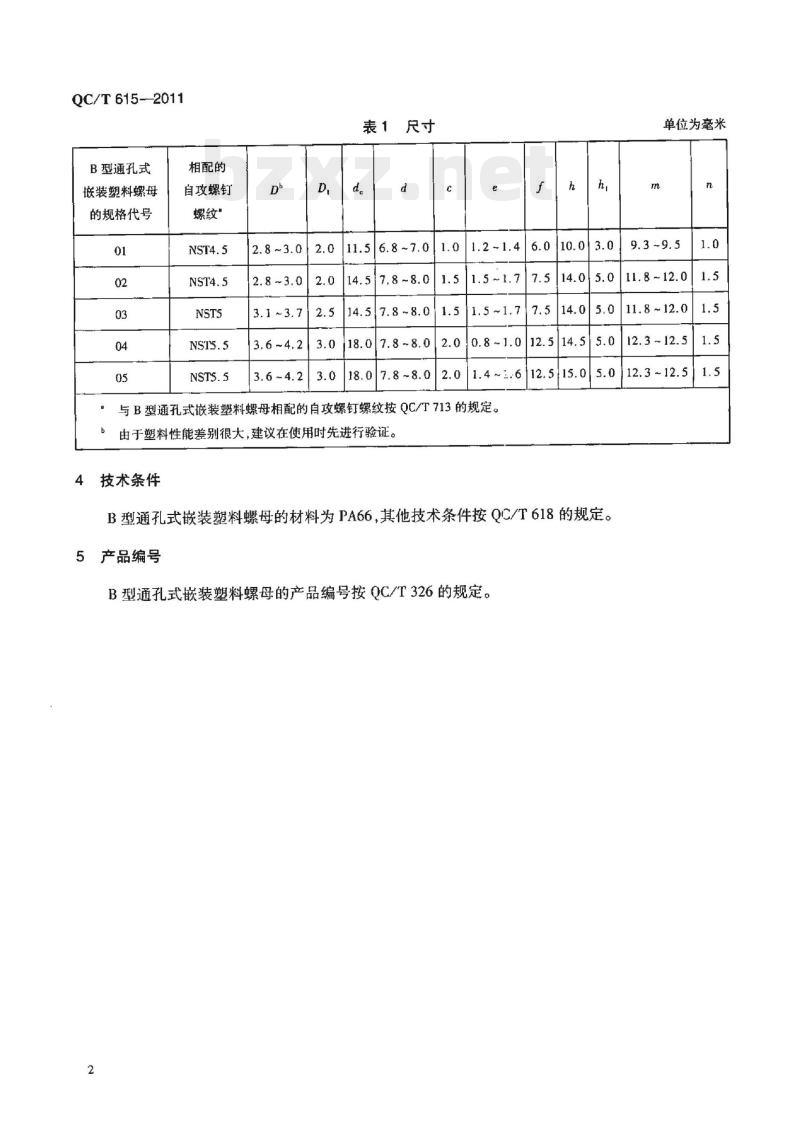

表1尺寸
11.56.8~7.0
与B型通孔式嵌装塑料螺母相配的自攻螺钉螺纹按QC/T713的规定。由于塑料性能差别很大，建议在使用时先进行验证。4技术条件
12.5115.0
B型通孔式嵌装塑料螺母的材料为PA66，其他技术条件按QC/T618的规定。5产品编号
B型通孔式嵌装塑料螺母的产品编号按QC/T326的规定。m
单位为毫米
11.8~12.0
11.8~12.0
12.3-12.5
附录A
（规范性附录）
B型通孔式嵌装塑料螺母用底孔
B型通孔式嵌装塑料螺母用底孔及其应用按图A.1和表A.1的规定。图A.1
B型通孔式嵌装塑料螺母
的规格代号
QC/T615—2011
单位为毫米
S/N:1580177·813
158017781304
中华人民共和国汽车行业标准
B型通孔式嵌装塑料螺母
QC/T615-2011
中国计划出版社出版
（地址：北京市西城区木梯地北里甲11号国宏大厦C座4层）（邮政编码：100038电话：6390643363906381）新华书店北京发行所发行
三河富华印刷包装有限公司印刷880×1230毫米 1/160.75印张18千字2012年5月第1版2012年5月第1次印刷印数1-600册
统一书号：1580177-813
定价：12.00元
版权专有
侵权必究
