【QC汽车标准】 汽车用低压电线的颜色

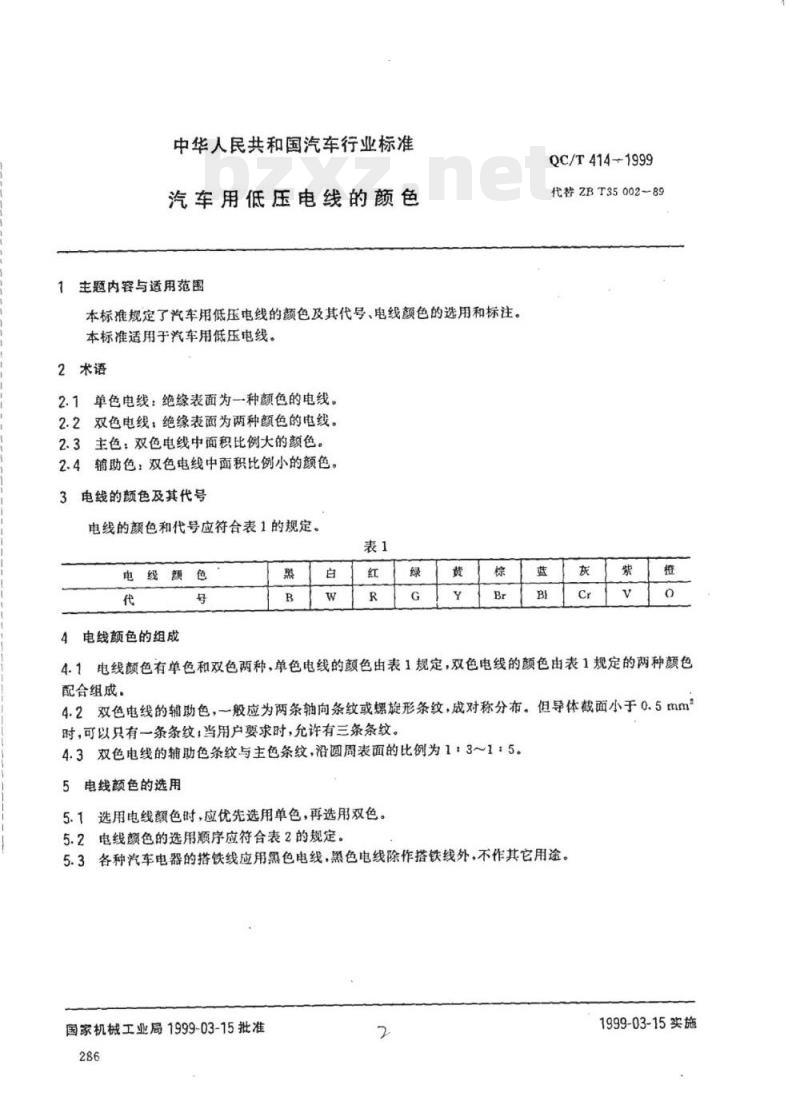

中华人民共和国汽车行业标准
汽车用低压电线的颜色
主题内容与适用范围
本标推规定了汽车用低压电线的额色及其代号、电线颜色的选用和标注。本标准适用于汽车用低压电线。2术语
2.1单色电线：绝缘表面为一种颜色的电线。2.2双色电线，绝缘表面为两种颜色的电线。2.3主色：双色电线中面积比例大的额色。2.4辅助色，双色电线中面积比例小的颜色。3
电线的颜色及其代号
电线的颜色和代号应符合表1的规定。电线额
4电线颜色的组成
QC/T414-1999
代替ZBT35002-89
4.1电线颜色有单色和双色两种，单色电线的颤色由表1规定，双色电线的颜色由表1规定的两种颜色配合组成。
4.2双色电线的辅助色，一般应为两条轴向条纹或螺旋形条纹，成对称分布。但导体截面小于0.5mm时，可以只有一条条纹，当用户要求时，允许有三条条纹。4.3双色电线的辅助色条纹与主色条纹，沿圆周表面的比例为1：3~1：5。5电线颜色的选用www.bzxz.net
5.1选用电线额色时，应优先选用单色，再选用双色。5.2电线颜色的选用顺序应符合表2的规定。5.3各种汽车电器的搭铁线应用黑色电线，黑色电线除作搭铁线外，不作其它用途。国家机械工业局1999-03-15批准286
1999-03-15实施

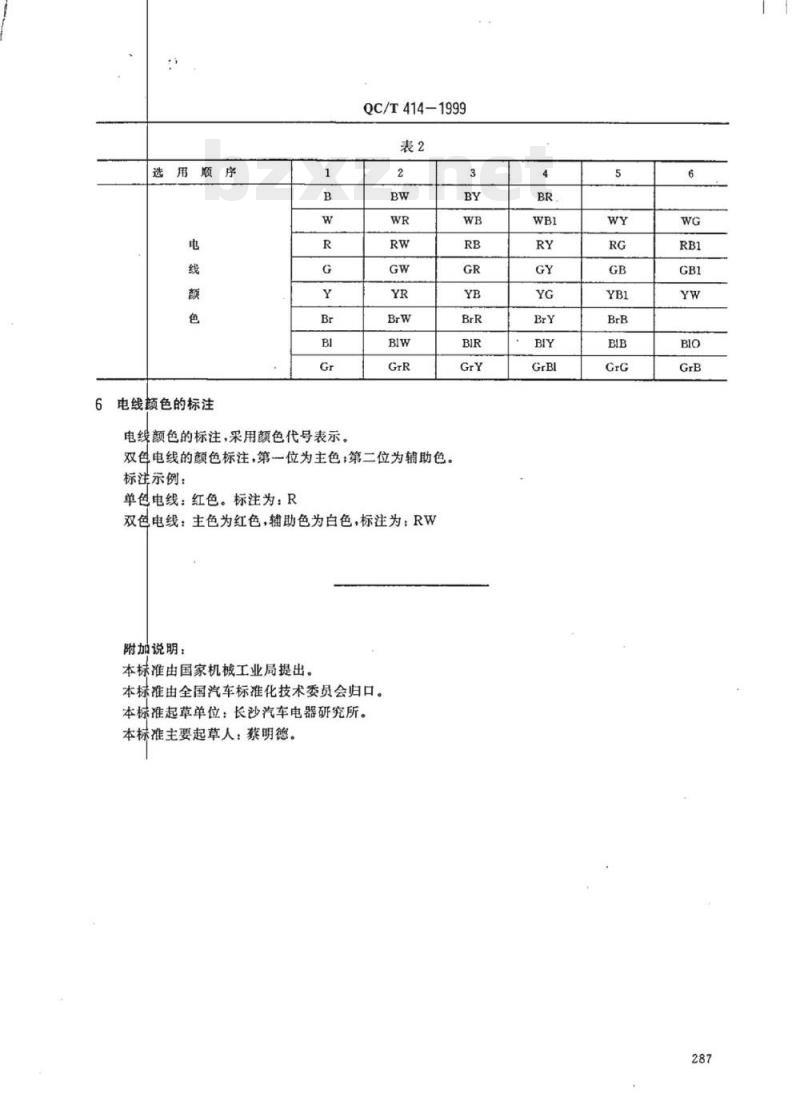

选用顺序
电线颜色的标注
电线颜色的标注，采用颜色代号表示。QC/T414-1999
双色电线的颜色标注，第一位为主色；第二位为辅助色。标注示例：
单色电线：红色。标注为：R
双色电线：主色为红色，辅助色为白色，标注为：RW附加说明：
本标准由国家机械工业局提出。本标准由全国汽车标准化技术委员会归口。本标准起草单位：长沙汽车电器研究所。本标准主要起草人：蔡明德。
