【QC汽车标准】 通气塞

中华人民共和国专业标准
QC/T410-1999
ZBT34 001—87
Ze年确认
通气塞
Vent-plug
1988-03-21发布
国家机械工业委员会
1989-01-01实施
中华人民共和国专业标准
Vent-Plug
主题内容与适用范围
本标准规定了通气塞的型式，尺寸和技术条件。本标准适用于汽车驱动桥、变速器及其它封闭箱体上用的通气塞。UDC
ZBT34001—87
通气塞应尽量装在箱体部件的最高位置，同时应尽量避开飞溅的润滑液，如不能避开时应加档板挡住。
引用标准
ZBT04 002
HG4-229
GB4357
GB5297
JB2864
3型式及尺寸
普通螺纹基本尺寸
普通螺纹公差与配合
60°牙型角英寸制锥螺纹
易切削结构钢技术条零件
优质碳素结构钢钢号和一般技术条件密封橡胶制品（环状）
碳素弹簧钢丝
软钢纸
螺纹紧固件电镀层
汽车用电镀层和化学处理层
紧固件验收检查、标志与包装

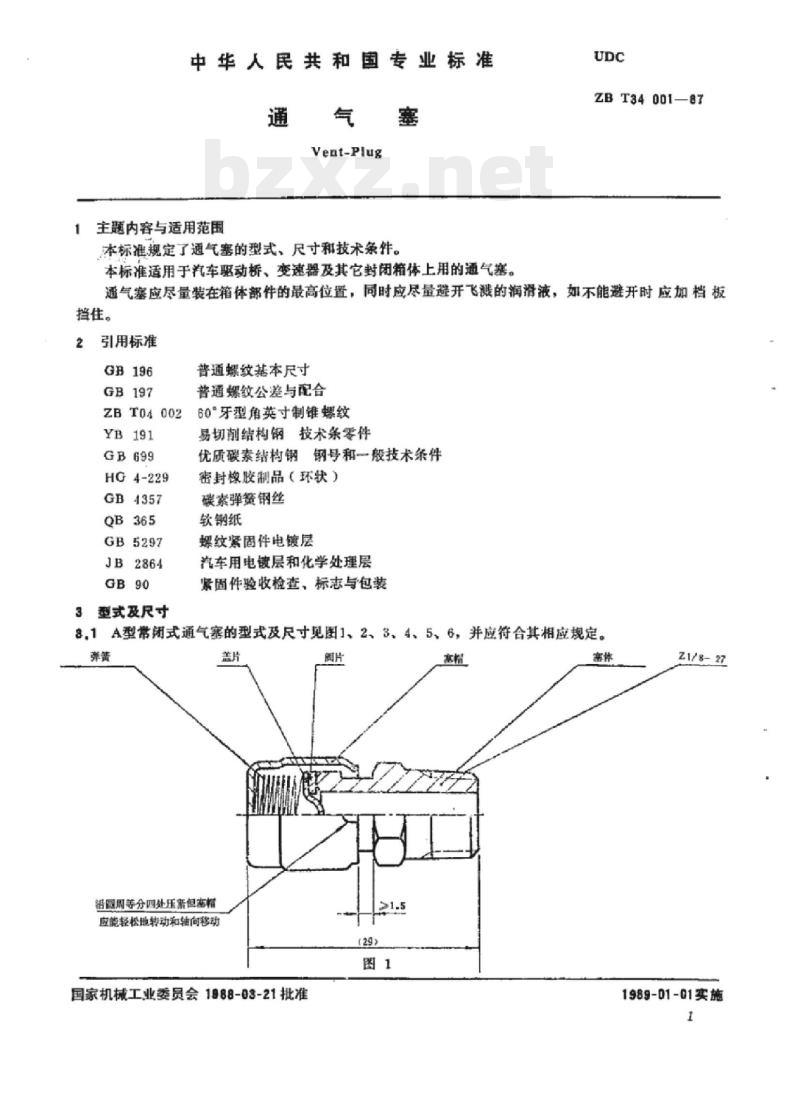

3.1A型常闭式通气塞的型式及尺寸见图1、2、3、4、5、6，并应符合其相应规定。弹簧
铅圆周等分四处压案但密帽
应能轻松地转动和轴向移动
国家机械工业委员会1888-03-21批准周片
（292
Z1/8-27
1989-01-01实施

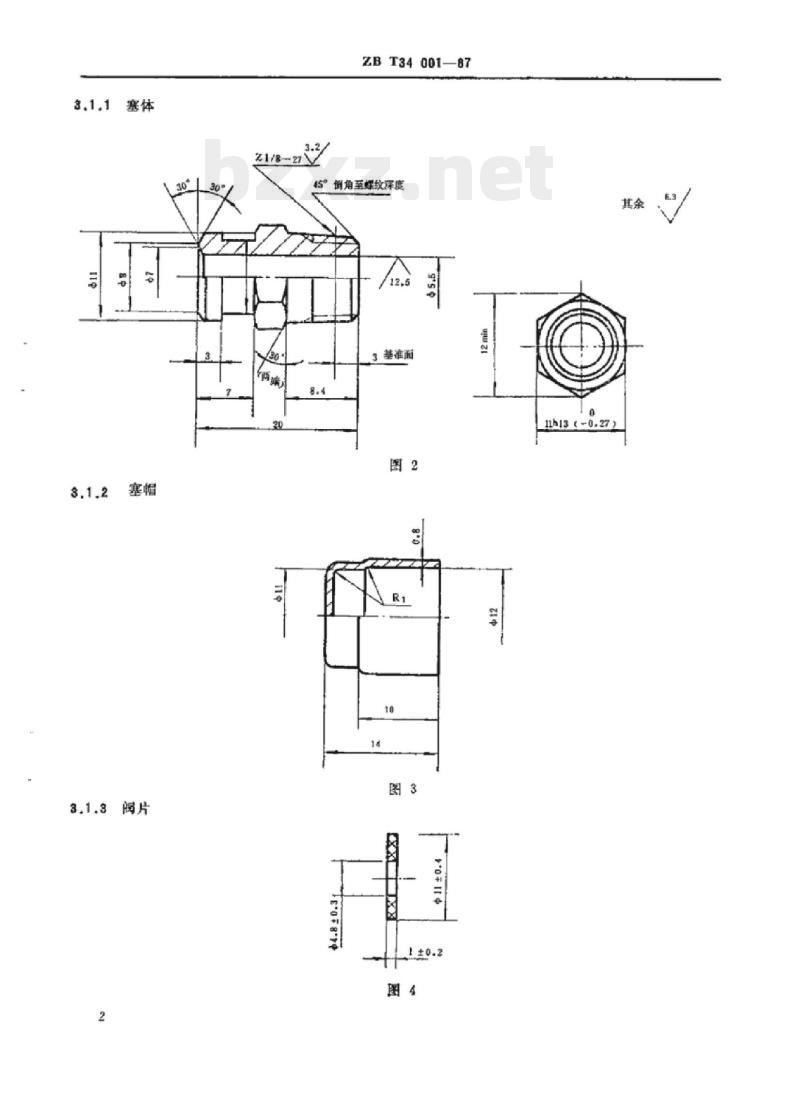

3.1.1塞体
3.1.3阅片
Z1/8--27V
ZB T34001—87
45°倒角至灯纹深度
3基准面
EOF8\14
iiKANiKAca
3.1.4盖片
3,1.5弹簧
ZBT34001—87
自由状态
总国数为8
工作圈数为6
3.2B型带开式通气塞的型式及尺寸见图7并应符合其相应规定。(29)
沿园周等分四处压紫但塞帽
应能轻松地转动和轴向移动
注：8型通气室的塞体和塞幅与A型通气塞的塞体和塞帽完全相同。事体
21/8-27
iiiKAoNhikAca
ZB T34 001—87Www.bzxZ.net

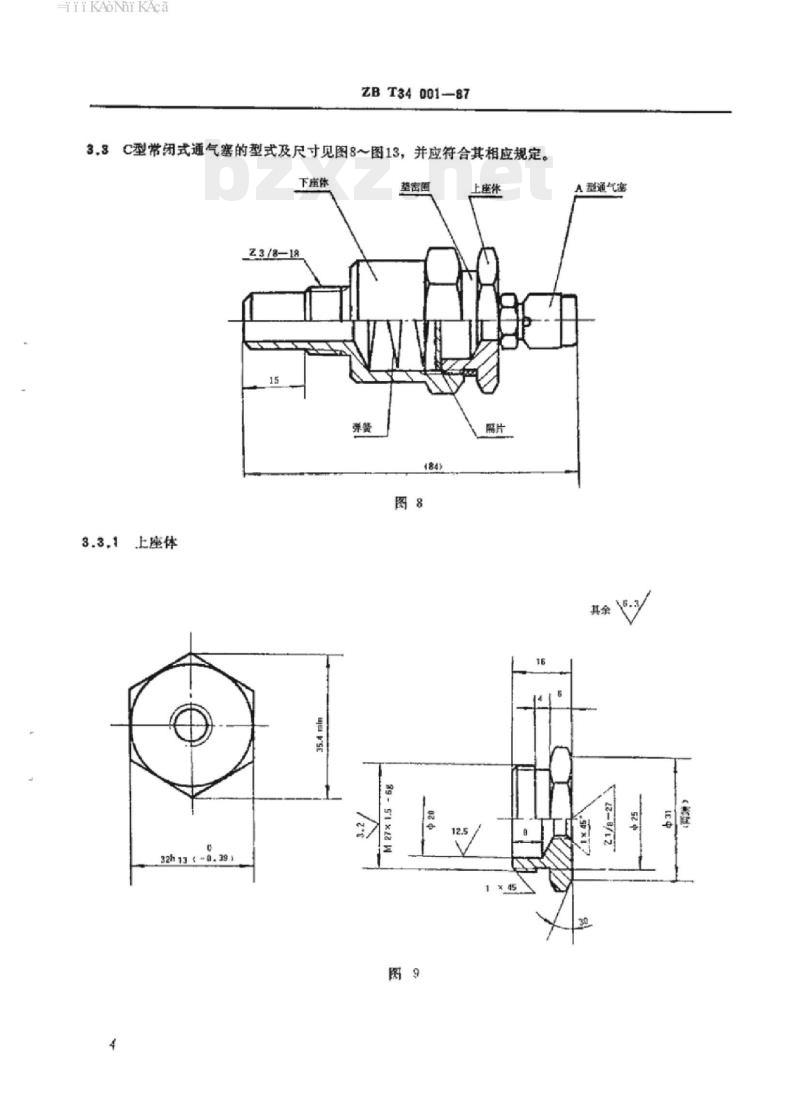

3.3C型常闭式通气塞的型式及尺寸见图8～图13，并应符合其相应规定。下座体
3.3,1上座体
垫密圈
上座体
A型通气塞
iiKANiKAca
3.3.2垫密
3.8.3下座体
3.3.4需片
ZBT34001-87
2/8-18
H9-S\1XZN
【x45
iiKANiKAca
3.3.5弹簧
4标记
A型常闭式通气塞的标记示例：
通气塞ZBT34001—87—A
B型常开式通气塞的标记示例：
通气塞ZBT34001-87-B
C型带闭式通气塞的标记示例：
通气塞ZBT34001—87—C
5技术条件
ZBT34001—B7
锥螺纹按ZBT04002规定，直螺纹按GB196、GB197规定。5.2材料及表面处理按下表的规定。序
零件名称
塞体，上塞体下塞体
塞帽、盖片、隔片
垫密面
Y15.Y20.YB 191
耐油橡胶I-1HG4-229
钢丝65Mn.GB4357
软锅纸，厚1.5.QB365
表面处理
镀锌钝化Zn5D.GB5267
镀锌钝化DZn13,JB2864
5.3A型、C型常闭式通气塞在5~10kPa（0.05~0.1kgf/cm2）的压力下能开启工作。5.4塞体的顶圆柱中11和六角部分的倒角因11允许因六角料尺寸偏下差而出现的不圆。6验收检查、标志与包装
按GB90规定。其中螺纹的合格质量水平AQL=1.5，其余项目的合格质量水平AQL=4c6
-iiiKAoNniKAca
附加说明：
ZBT34 001—87
本标准由中国汽车技术研究中心提出：武汉汽车标准件研究所归口。本标准由第二汽车制造厂负责起草。本标准实施之日起，JB3659.1-84≤汽车用通气阀》作废。-iiiKAoNiKAca
中华人民共和国
专业标准
通气塞
ZBT34001-87
国家机械工业委员会标准化研究所出版(北京清华东路）
机械工业标准印剧厂印刷
(湖南长沙)
机械工业标准发行站发行
（湖南长沙市）
#0.5字数16,200
开本880×12301/18印张
1989年8月第一版1989年8月第一次印刷印数2.500
定价0.70元
90212068
-iKAoNni KAca
