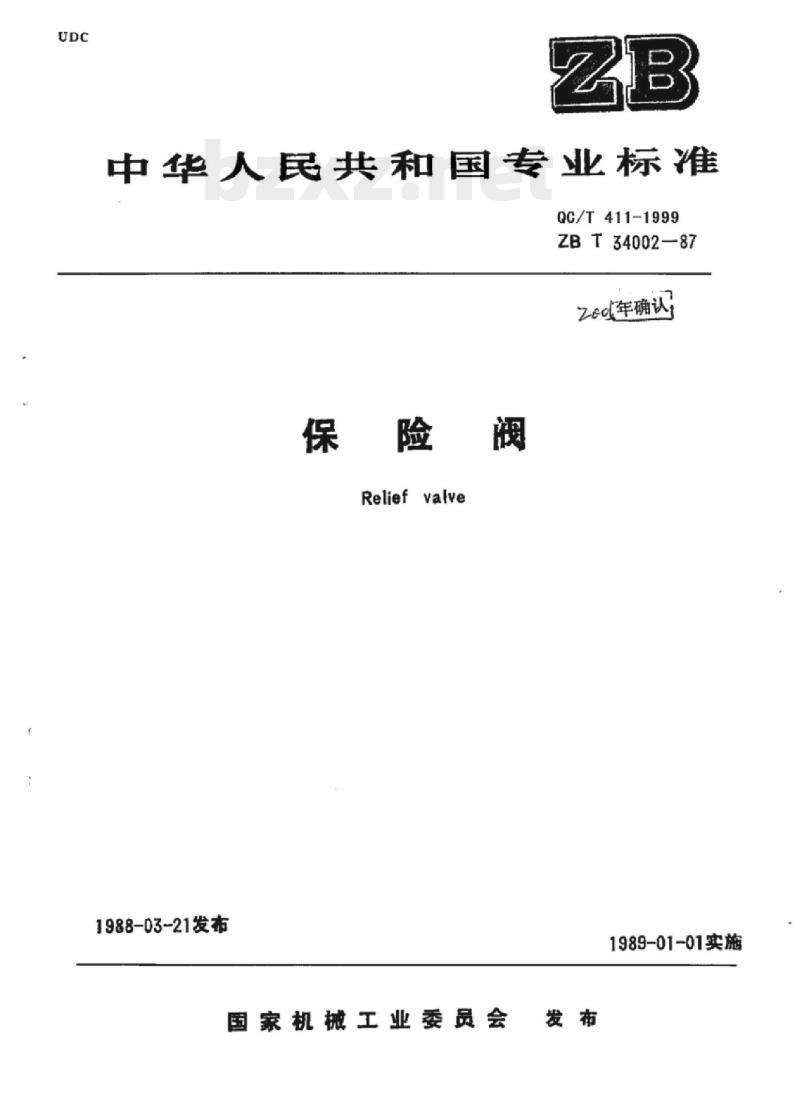

【QC汽车标准】 保险阀

中华人民共和国专业标准
QC/T411-1999
ZBT34002—87
Ze年确认
保险阀
Relief valve
1988-03-21发布
国家机械工业委员会发布
1989-01-01实施

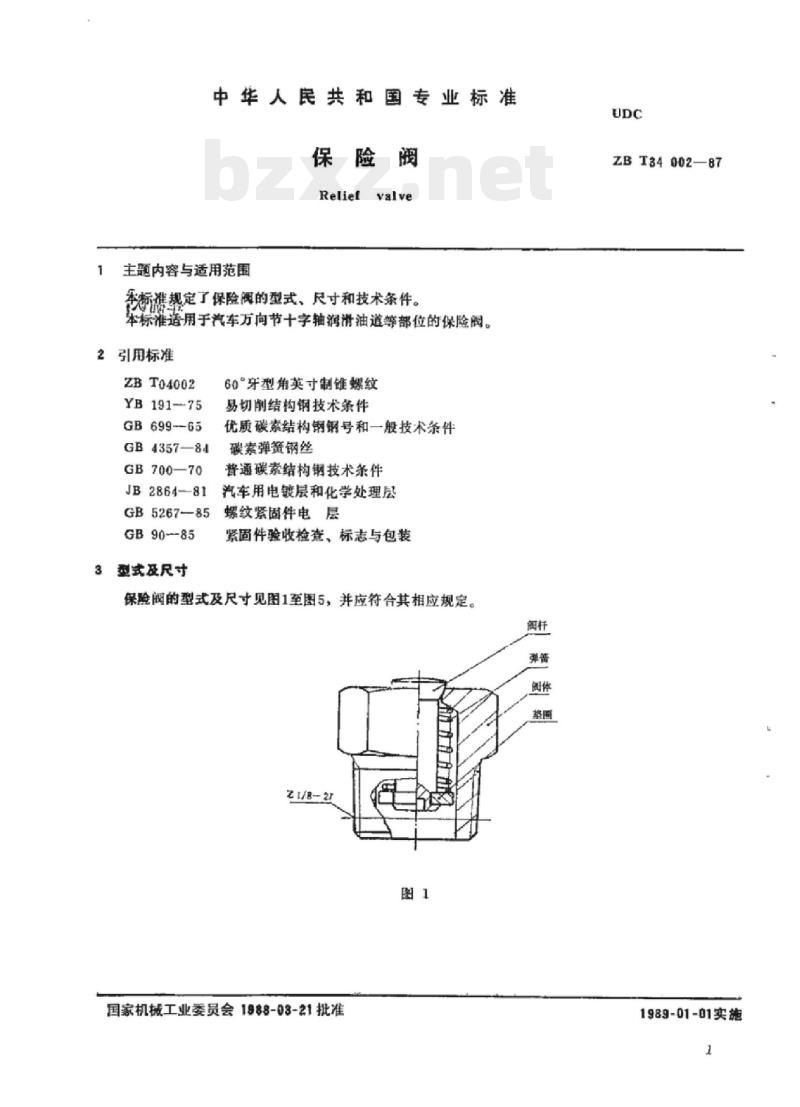

中华人民共和国专业标准
保险阀
Relief valve
主题内容与适用范围
本标准规定了保险阅的型式，尺寸和技术条件。本标准适用于汽车万向节十字轴润滑油道等部位的保险阀。2引用标准
ZBT04002
YB191-75
GB699--65
GB4357—84
GB700—70
JB2864--81
GB5267-85
GB90---85
型式及尺寸
60牙型角英寸制锥螺纹
易切削结构钢技术条件
优质碳索结构钢钢号和一般技术条件碳素弹簧钢丝
普通碳素结构钢技术条件
汽车用电镀层和化学处理层
螺纹紧固件电层
紧固件验收检查、标志与包装
保险阀的型式及尺寸见图1至图5，并应符合其相应规定。Z1/8-27
国家机械工业委员会1988-03-21批准阔杆
ZB T34002—87
1989-01-01实施

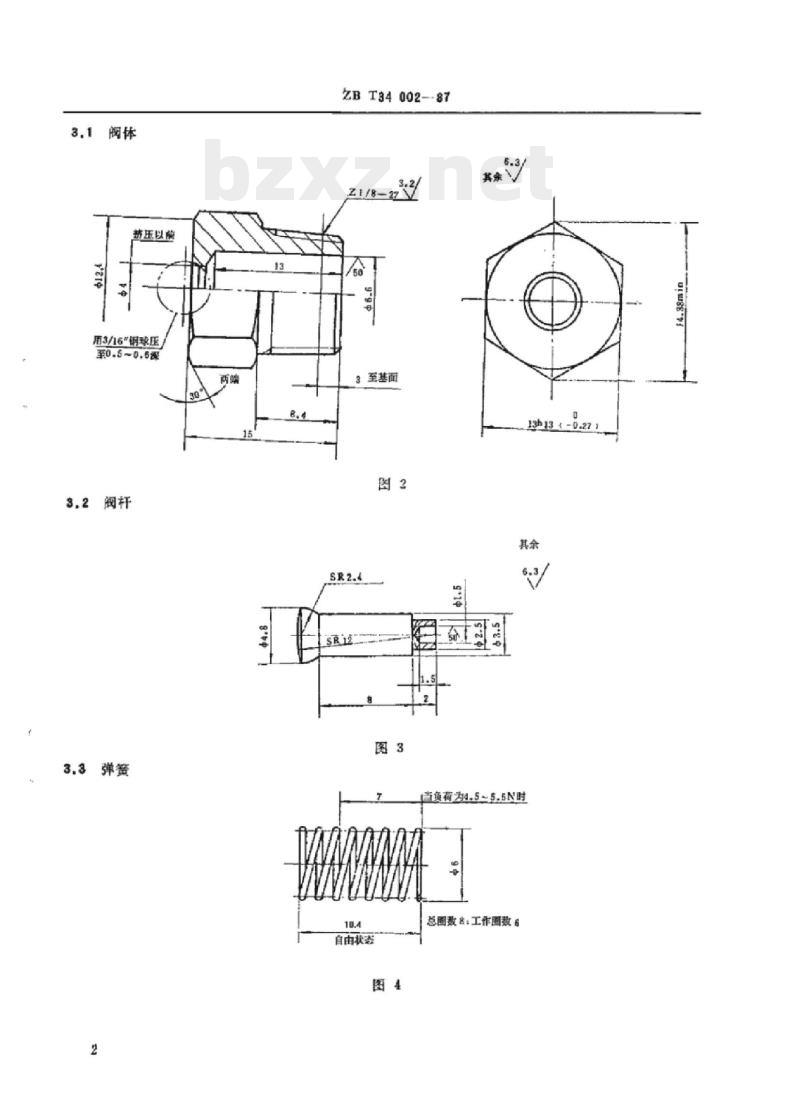

3.1阀体
赫压以尚
用3/16”钢球压
至0.5~0.6
3.2阀杆
3.3弹簧
ZBT34002-87bzxZ.net
9'9中
3至基面
其余V
当负有为.5-5.5N时
自由状秀
总图数8.工作图数6
iiiKANiKAca

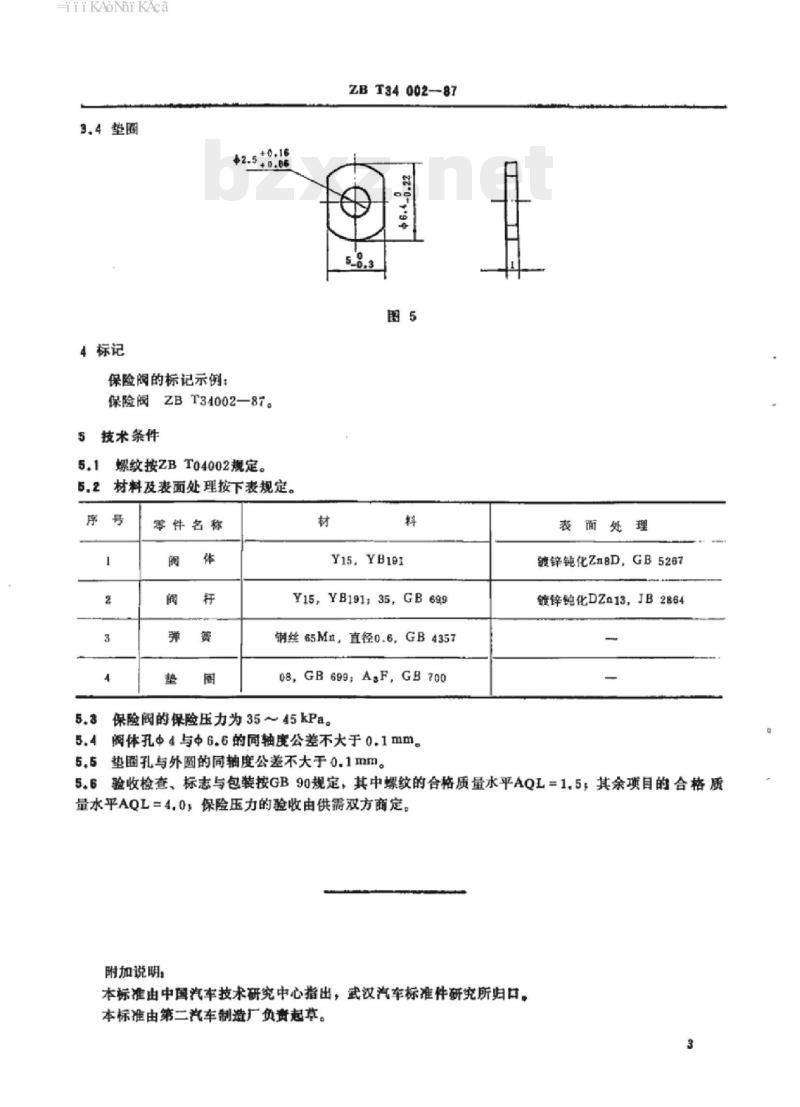

3.4垫圈
4标记
保险阀的标记示例：
保险阀ZBT34002-87。
5技术条件
5.1螺纹按ZBT04002规定。
5.2材料及表面处理按下表规定。序号
零件名称
ZBT34002-87
Y15.YB191
Y15,YB191:35,GB699
钢丝65Mm，直径0.6，GB4357
08,GB699;AF,GB700
保险阅的保险压力为35～45kPa。5.3
5.4阀体孔中4与中6.6的同轴度公差不大于0.1mm。5.5垫圈孔与外圆的同轴度公差不大于0.1mm。表面处理
镀锌钝化Z8D，GB5287
镀锌钝化DZa13，JB2864
5.6验收检查、标志与包装按GB90规定，其中螺纹的合格质量水平AQL=1.5，其余项目的合格质量水平AQL=4.0，保险压力的验收由供需双方商定。附加说明：
本标准由中国汽车技术研究中心指出，武汉汽车标准件研究所归口。本标准由第二汽车制造厂负责起草。3
-iiKAoNiKAca

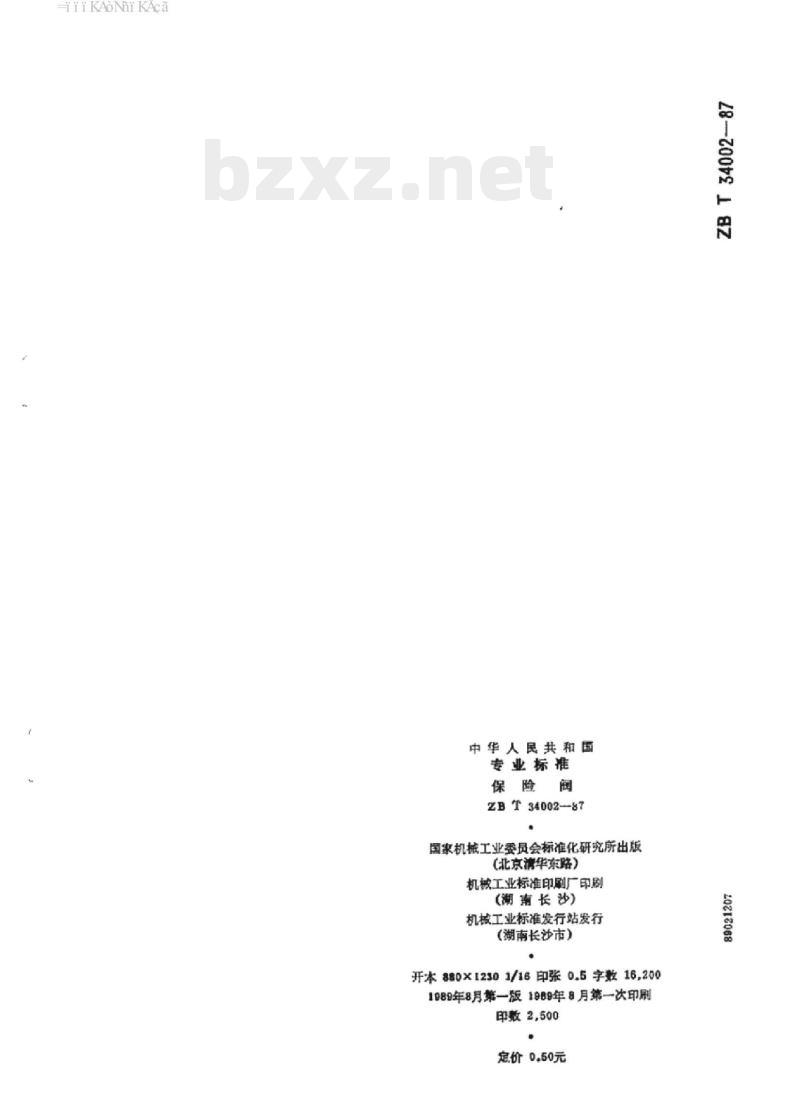

中华人民共和国
专业标准
保险阀
ZBT34002-87
国家机械工业委员会标准化研究所出版(北京清华东路）
机械工业标准印刷厂印刷
(湖南长沙)
机械工业标准发行站发行
（湖南长沙市）
开本880×12301/16印张0.5字数16,2001989年8月第一版1889年8月第一次印刷印数2，500
定价0.50元
213068
-TiKAoi KAca
