【QC汽车标准】直通式滑脂嘴

本网站发布时间： 2025-02-28 13:27:21

QC/T407-1999
现行
　点击下载此标准

基本信息

标准号：
QC/T 407-1999
标准名称：
直通式滑脂嘴
标准类别：
汽车行业标准(QC)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
754.79 KB

标准分类号

关联标准

出版信息

其他信息

标准简介/下载

点击下载

标准简介：

QC/T 407-1999.Straight grease nipple.
1主题内容与适用范围
QC/T 407规定了直通式滑脂嘴的型式、尺寸及技术条件。
QC/T 407适用于汽车上加注润滑脂用的滑脂嘴。
2引用标准
GB 5267螺纹紧固件电镀层
GB700普遒碳素结构钢技术条件
GB 699优质碳素结构钢钢号和一般技术条件
GB 1159油杯技术要求检验规则包装与标志
GB T04 002 60° 牙型英寸制锥螺纹
GB 308滚动轴承钢球
YB191易切削结构钢技术条件
GB 4357碳素弹簧钢丝
GB 1415米制锥螺纹
3型式及尺寸
直遁式滑脂嘴的型式及尺寸见图1,并按表1的规定。
4标记
锥螺纹规格dz为ZM6的直通式滑脂咀的标记示例:
滑脂咀ZM6 GB 1415- -79
锥螺纹规格dr为Z1/8--27的直通式滑脂咀的标记示例:
滑脂咀Z1/8 ZB T33 001.1
5技术要求.
5.1直通式滑脂嘴的材料,热处理及表面处理按表4的规定。
5.2锥螺紋: 米制锥螺纹按GB 1415 的规定.英寸制锥螺紋按ZB T04 002 的规定。
5,3其他技术要求按 GB 1159 的规定。
6验收检查、标志与包装
按GB 1159 的规定。
附加说明:
本标准由中国汽车技术研究中心提出,武汉汽车标准件研究所归口.
本标准由南京汽车制造厂负责起草.
自本标准实施之日起，原JB 3662.1- -84作废。

标准内容

部分标准内容：

中华人民共和国专业标准
直通式滑脂嘴
Straight grease nipple
1主题内容与适用范围
本标准规定了直通式滑脂嘴的型式，尺寸及技术条件。本标准适用于汽车上加注润滑脂用的滑脂嘴。引用标准
GB5267
GB1159
螺纹紧固件电镀层
普通碳素结构钢技术条件
优质碳素结构钢钢号和一般技术条件油杯技术要求检验规则包装与标志GBT0400260°牙型英寸制锥螺纹GB308
滚动轴承钢球
GB4357
GB1415
型式及尺寸
易切削结构钢技术条件
碳素弹簧钢丝
米制锥螺纹
直通式滑脂嘴的型式及尺寸见图1，并按表1的规定。铜球
Z1/8-27
国家机械工业委员会1988-03-18批准滑脂咀件
ZBT33 001.1--88
QC/T407-1999
2A0o年确认
基面距L
1988-07-01实施
s.1钢球
ZB T3s 001.1--88
钢球3.0000G400b，按GB308的规定。3.2滑脂嘴体的型式及尺寸见图2，并按表2的规定。H
Z1/8-27
基面距
$2.ch2t+0.10
4.54.43.60
3.3弹贫的型式及尺寸见图3，并按表3的规定。司
基本尺寸
极限偏差
基本尺寸
基本尺寸
极限偏差613
其余V
极限偏差
总图数
公称值
极限偏差
ZBT33001.1-86免费标准下载网bzxz
锥螺纹规格dz为ZMs的直通式滑脂咀的标记示例：滑脂咀ZM6GB1415-79
螺纹规格4z为Z1/8一27的直通式滑脂咀的标记示例：滑脂咀Z1/8ZBT33001.1
5技术要求
直通式滑脂嘴的材料，热处理及表面处理按表4的规定，表4
零件名称
滑脂嘴体
GB4357
热处理
氰化。氰化层深
0.05~0.2mm
5.2锥螺纹：米制锥螺纹按GB1415的规定.英寸制锥螺纹按ZBT04002的规定。5.3其他技术要求按GB1159的规定。6验收检查、标志与包装
按GB1159的规定。
附加说明：
本标准由中国汽车技术研究中心提出，武汉汽车标准件研究所归口。本标雅由南京汽车制造厂负责起草。自本标准实施之日起，原JB3662.1—-84作废。表面处理
镀锌钝化Zn
8D,GB5267
-iiKAoNiKAca
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

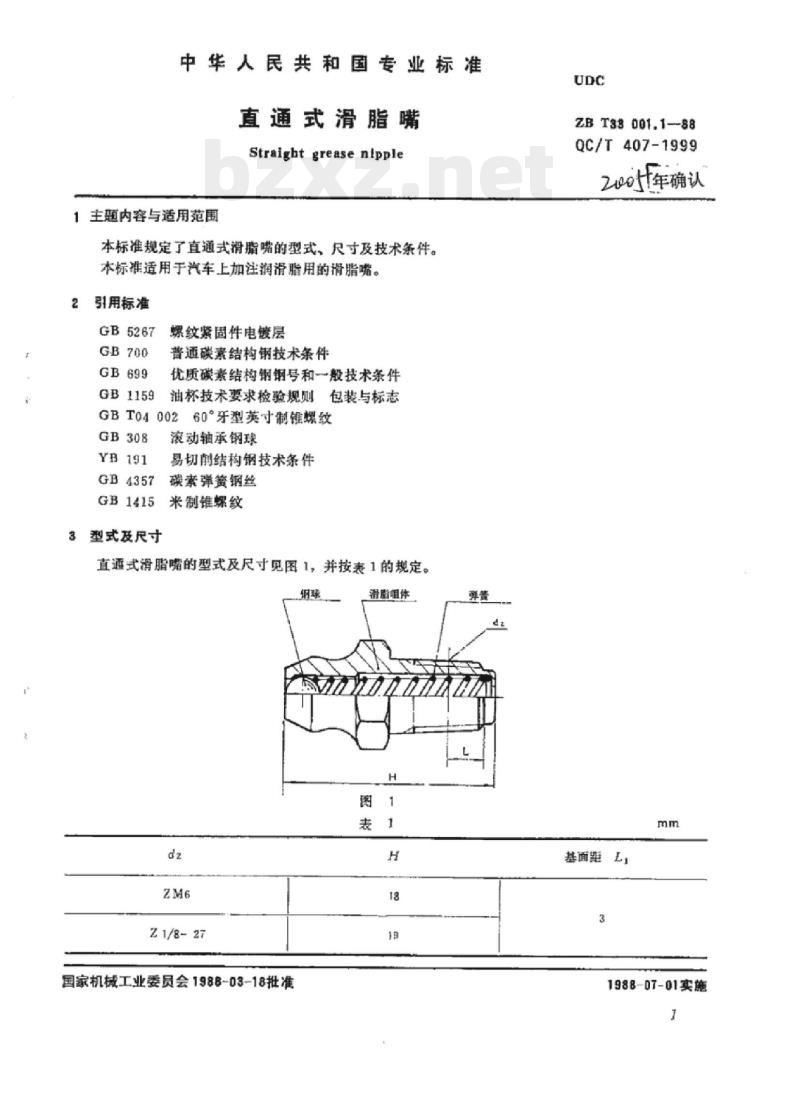

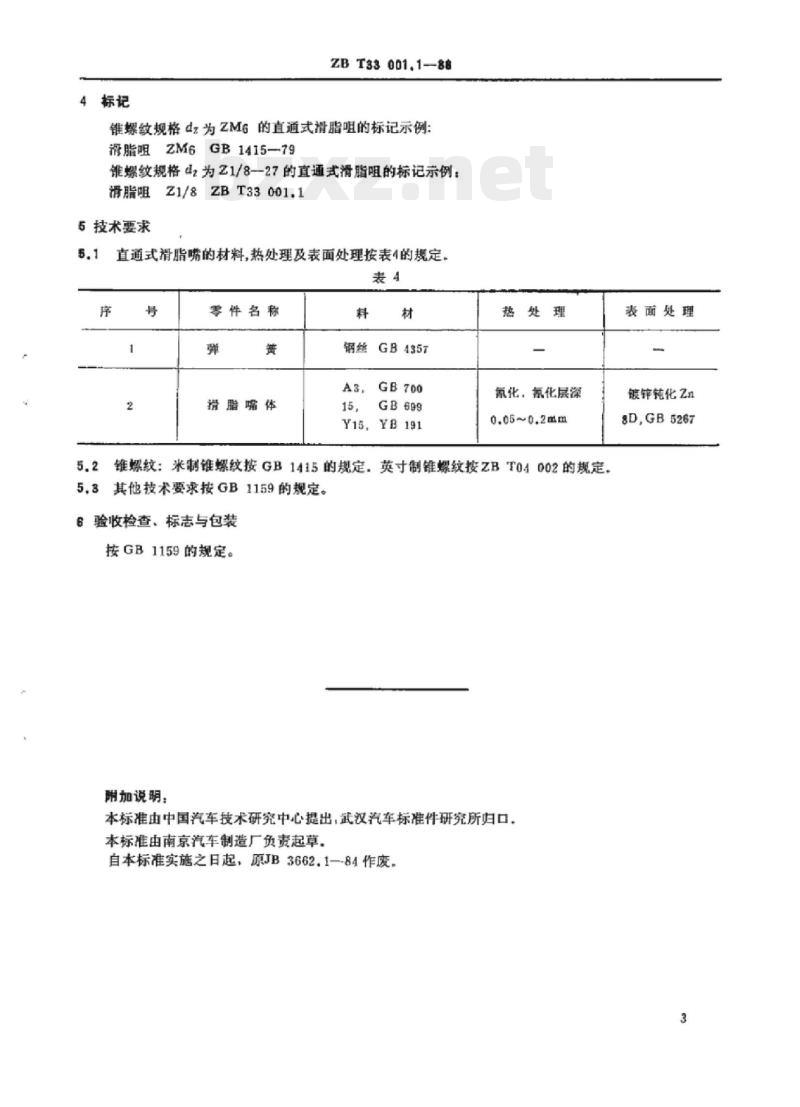

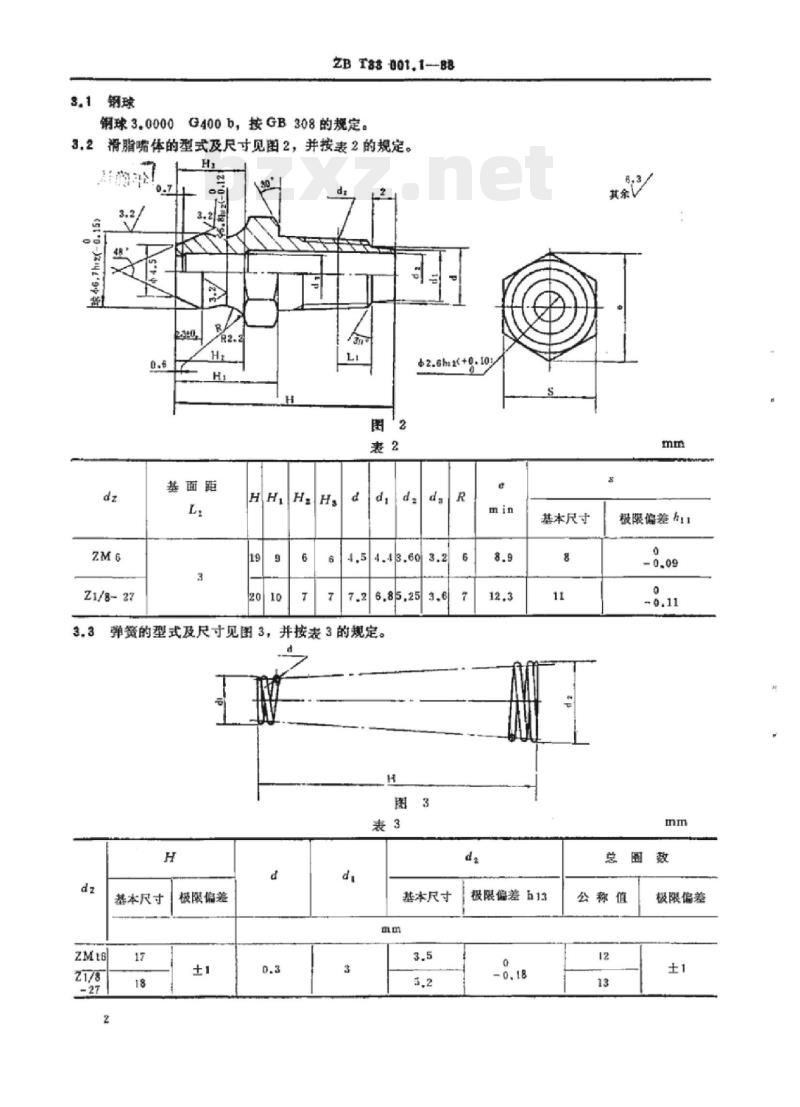

标准图片预览
