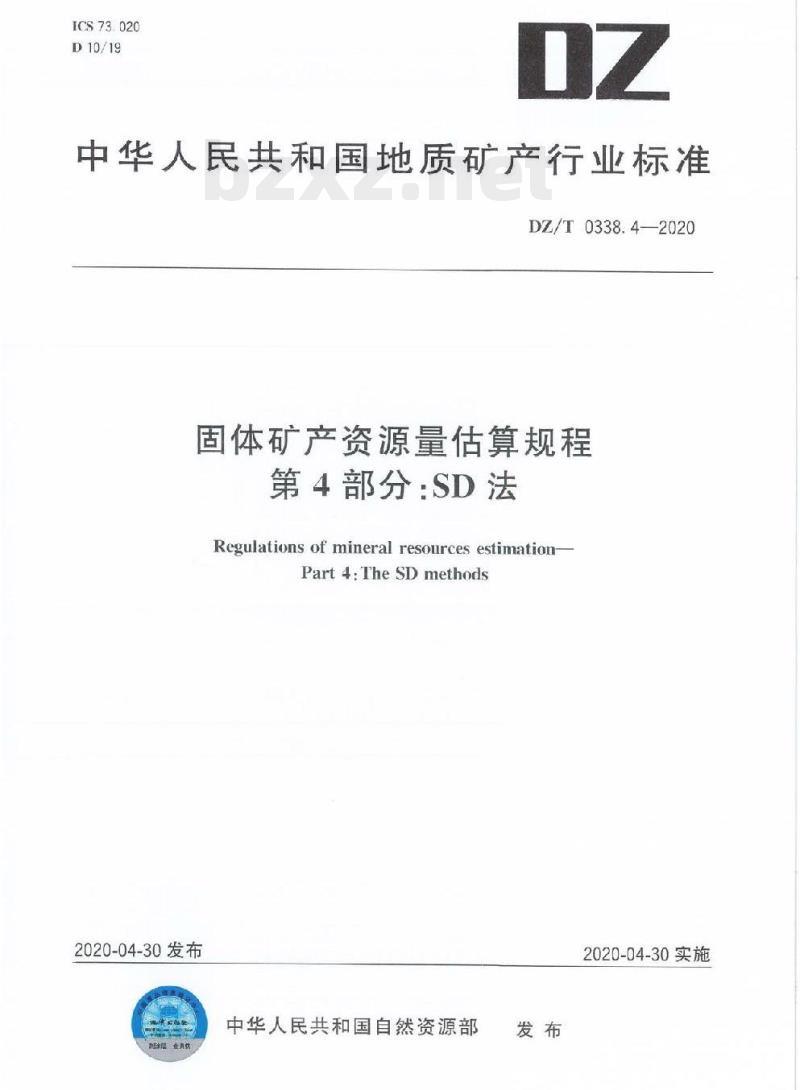

【DZ地质矿产行业标准】 固体矿产资源量估算规程 第4部分: SD 法

ICS73.020
D10/19
中华人民共和国地质矿产行业标准DZ/T0338.4—2020
固体矿产资源量估算规程
第4部分：SD法
Regulations of mineral resources estimationPart 4:The SD methods
2020-04-30发布
层业真伪
中华人民共和国自然资源部
2020-04-30实施

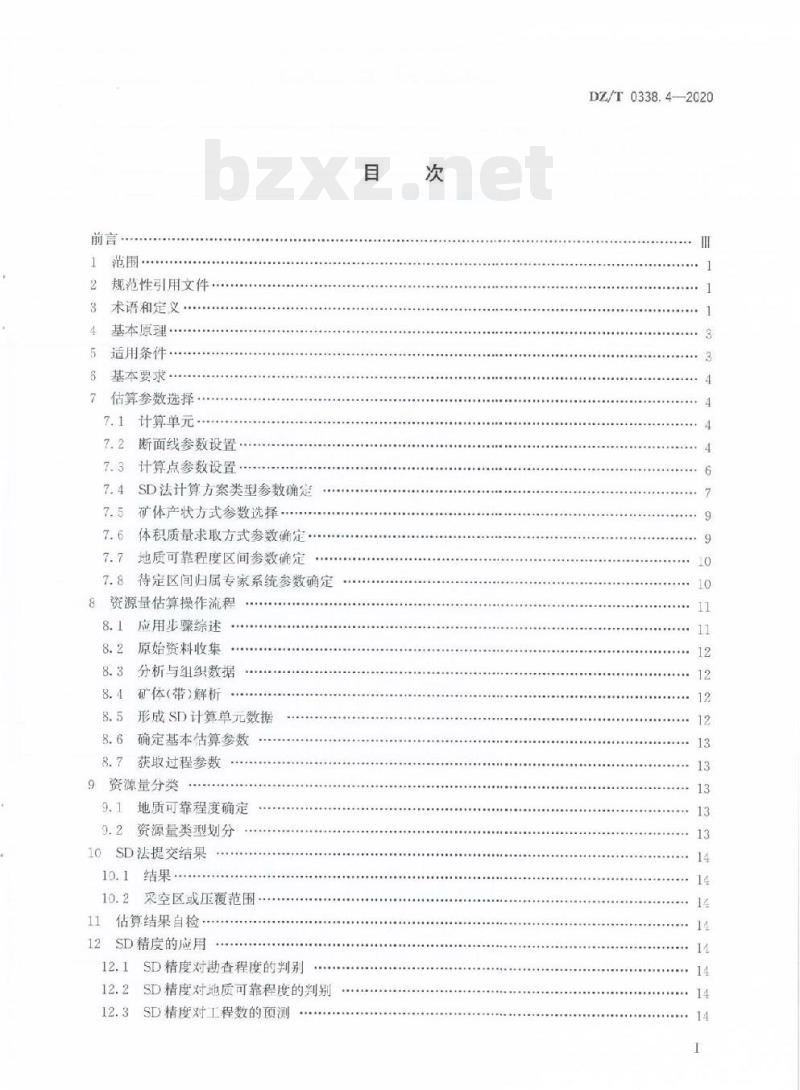

范围·
2规范性引用文件
3术语和定义
基本原理·
5适用条件
基本要求·
7估算参数选择
7.1计算单元
7.2断面线参数设置
7.3计算点参数设置
7.4SD法计算方案类型参数确定
7.5扩体产状方式参数选择..
7.6体积质量求取方式参数确定·7.7地质可靠程度区间参数确定
7.8待定区间归属专家系统参数确定资源量估算操作流程
应用步骤综述
8.2原始资料收集
8.3分析与组织数据
矿体（带）解析
8.5形成SD计算单元数据
8.6确定基本估算参数
8.7获取过程参数
9资源量分类
地质可靠程度确定
9.2资源量类型划分
10SD法提交结果
10.1结果·
10.2采空区或压覆范围
I1估算结果自检.
12SD精度的应用
12.1SD精度对勘查程度的判别
12.2SD精度对地质可靠程度的判别12.3SD精度对工程数的顾测
DZ/T0338.4—2020
DZ/T0338.4—2020

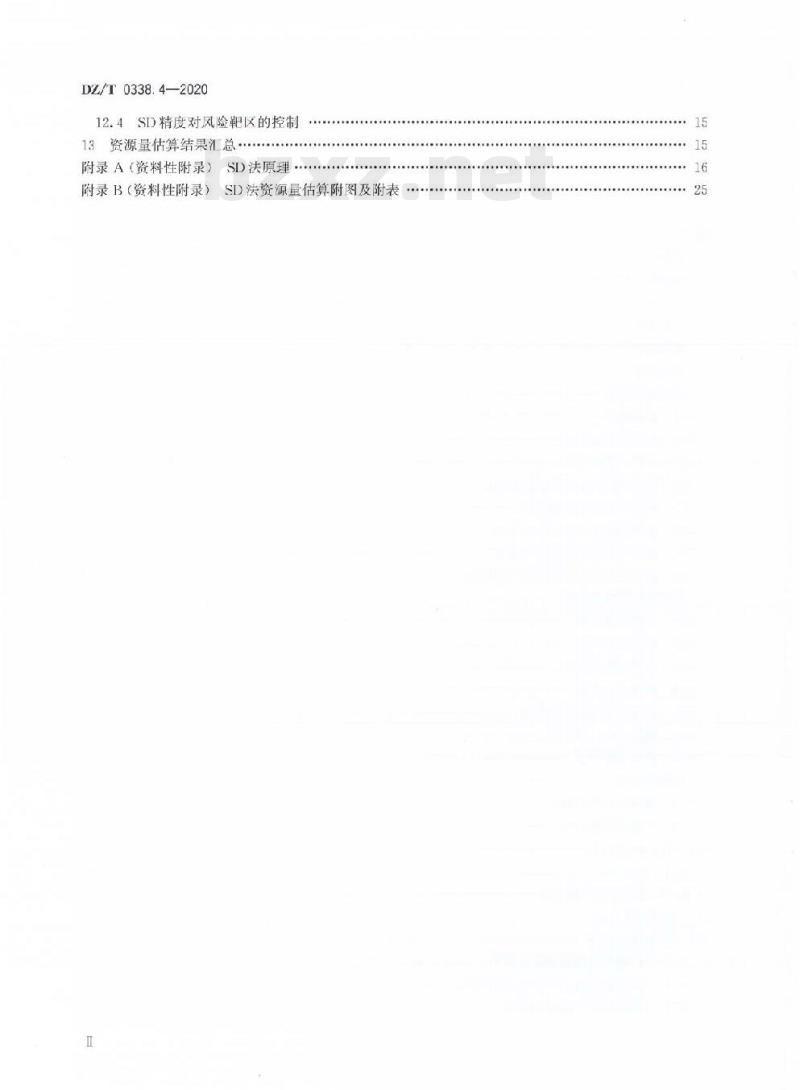

12.4SD精度对风险靶区的控制
13资源量估算结果汇总.….
附录A（资料性附录）
SD法原理.
附录B（资料性附录）SD法资源量估算附图及附表Ⅱ
DZ/T0338.4—2020

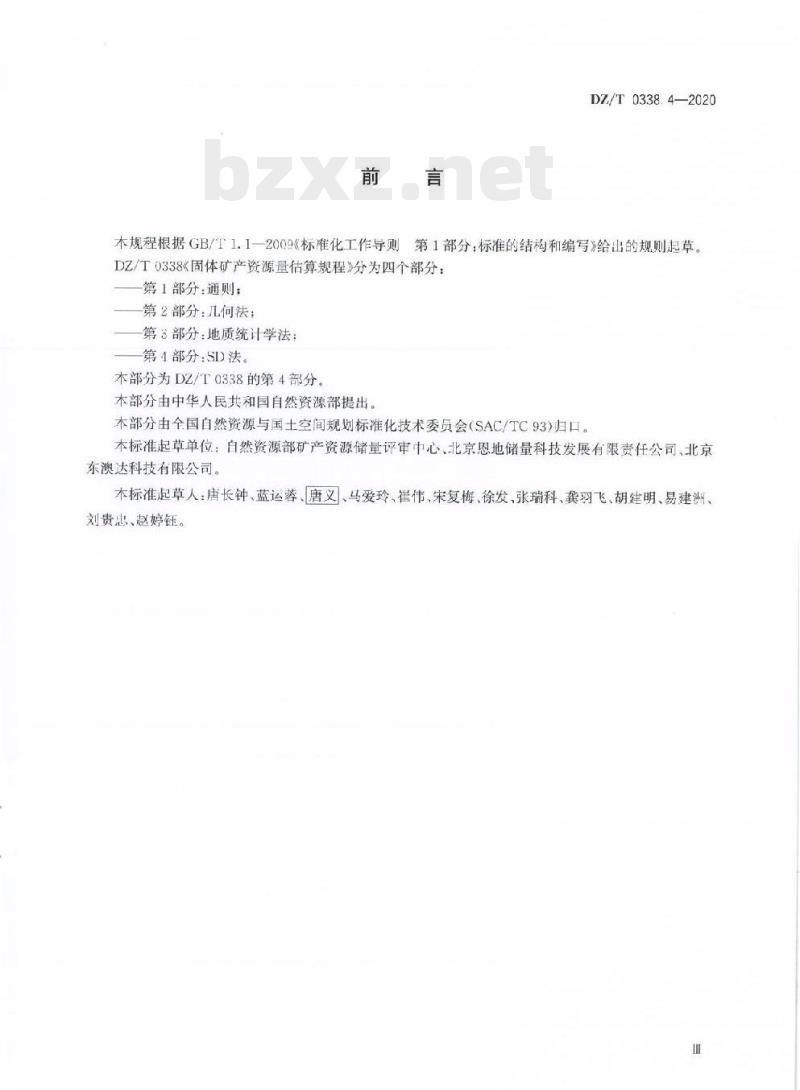

本规程根据GB/T1.1一2009标准化工作导则第1部分：标准的结构和编写》给出的规则起草。DZ/T0338《固体矿产资源量估算规程》分为四个部分：第1部分：通则；
第2部分：元何法：
第8部分：地质统计学法；
一第4部分：SD法。
本部分为DZ/T0338的第4部分。
本部分由中华人民共和国自然资源部提出。本部分由全国自然资源与国土空间规划标准化技术委员会（SAC/TC93)归口。本标准起草单位：白然资源部矿产资源储量评审中心，北京恩地储量科技发展有限责任公司、北京东澳达科技有限公司。
木标准起草人：唐长钟、蓝运蓉、唐义、马爱玲、崔伟、宋复梅、徐发、张瑞科、龚羽飞、胡建明、易建洲、刘贵忠、赵婷钰。

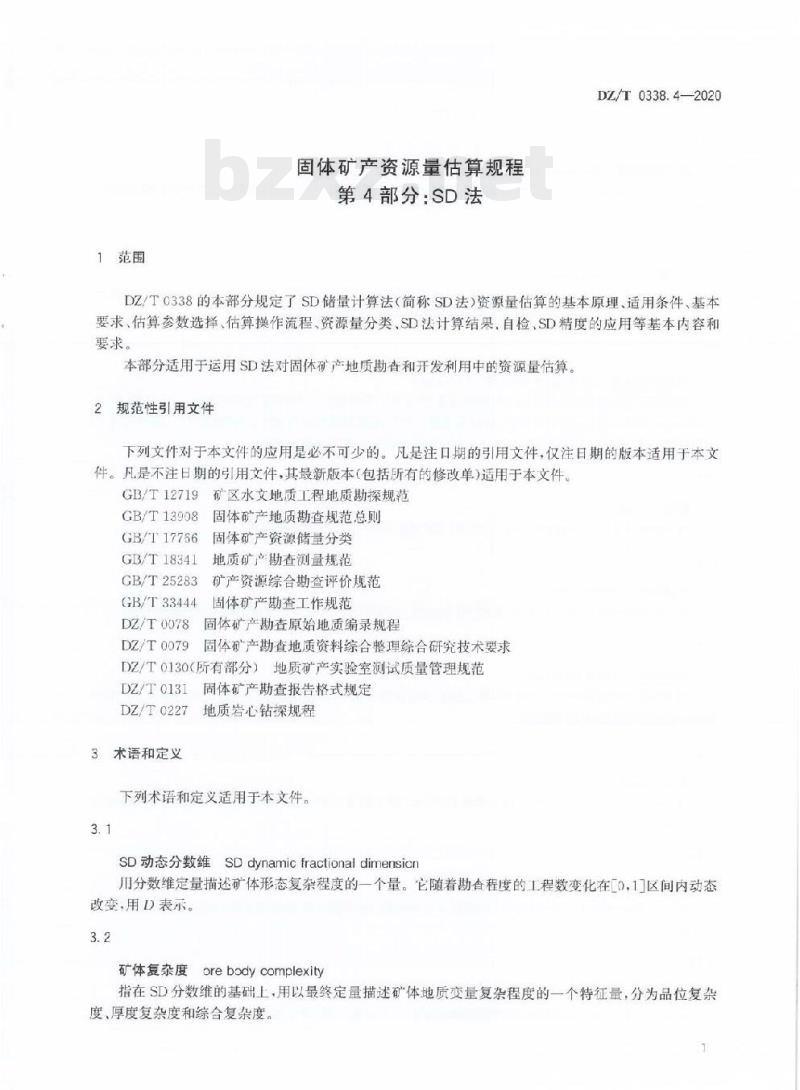

1范围
固体矿产资源量估算规程
第4部分：SD法
DZ/T0338.4—2020免费标准下载网bzxz
DZ/T0338的本部分规定了SD储量计算法（简称SD法）资源量估算的基本原理、适用条件、基本要求、估算参数选择、估算换作流程、资源量分类、SD法计算结果自检，SD精度的应用等基本内容和要求。
本部分适用于运用SD法对固体矿产地质勘香和开发利用中的资源量估算。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注口期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T12719矿区水文地质工程地质勘探规范GB/T13908
固体矿产地质勘查规范总则
GB/T17766固体矿产资源储量分类GB/T18341
GB/T25283
地质矿产勘查测量规范
矿产资源综合勘查评价规范
4固体矿产勘查工作规范
GB/T33444
同体矿产勘查原始地质编录规程DZ/T0078
DZ/T0079
固体矿产勘查地质资料综合整理综合研究技术要求DZ/T0130（所有部分）地质矿产实验室测试质量管理规范DZ/T0131
DZ/T0227
3术语和定义
固体矿产勘查报告格式规定
地质岩心钻探规程
下列术语和定义适用于本文件。3.1
SD动态分数维SDdynamicfractional dimensian用分数维定量描述矿体形态复杂程度的一个量。它随着勘否程度的工程数变化在O，1区间内动态改变，用D表示。
矿体复杂度orebodycomplexity
指在SD分数维的基础上，用以最终定量描述矿体地质变量复杂程度的一个特征量，分为品位复杂度、厚度复杂度和综合复杂度。DZ/T 0338.4—2020
SD样条函数SDsplinefunction
用于矿产资源量计算的一种样条两数，是SD法用矿体复杂度T对分段连续的三次样条两数经过系数修止的一个函数。
SD权尺SDweighting
根据地质变量在不同位置空间的作用人小来分配地质变量“权”的大小尺度。用于衡量相邻变量对主地质变量的影响程度并对地质变量进行修匀处理，获得稳健的结构地质变量。3.5
结构地质变量geologicalvariableofstructure指采用风暴值处理、权尺稳健SD样条丽数拟合等一系列数学方法排除随机因素的干扰，反映某种地质特征的空间结构及其规律性变化的地质变量。结构地质变量具有相对性和可变性，在一定空间范围内相互影响，既与其所在的空间位置有关，也与周围的地质变量大小和距离有关3.6
框块blocks
指SD法计算矿产资源量时按
定尺度对体进行划分，形成的基本块体3.7
风暴品位stormgrade
指SD法规定的在某一矿体中，在SD样条曲线上出现峰值，且明显高丁周边样品品位的孤峰值。3.8
风暴厚度stormthickness
指SD法中规定的在某一矿体中，单工程矿体厚度明显高于周围程的矿体厚度，其厚度在SD样条曲线上出现突出孤峰的矿体厚度3.9
框棱edge
SD法特有的对工程控制程度进行量化的指标。用于衡量工程平均控制间距，其数值为平均线距和平均点距乘积开方值。
SD 基距SD basal scope edge
是当工程控制程度可以求取真量时的最小控制问距，也是确认矿体接近矿体真态时的最小框棱，用H。表示。
SD精度SDaccuracy
是综合反肤工程控制程度和资源量精确程度的一个定量尺度，用表示。它是预测工程数、确定工2
DZ/T0338.4—2020
程间距（框棱）、定量描述资源量可靠程度、量化探采风险及定量划分勘查程度的依据。3.12
SD艳区SD range
指在当前工程控制程度下估算的资源量相对于资源量真量的上下限范围，亦即推知资源量风险的范围。
S计算单元sDcalculationdomain是依据矿带（矿层）、矿体、矿石类型，勘查阶段，开采方式、矿体产状、构造破坏倩况等对矿床的地质认识而具体划分的，用于矿产资源量计算的某次计算的范围，可以是单个矿体范围，也可以是多个矿体范围，还可以是整个矿区范围
SD断面线SD section line
指在计算单元内用手SD法资源量计算以及精度计算的断面投影线。主要是勘查线及少量根据实际情况设置的必要的辅助断面线（控制线）3.15
SD计算点 SD calculationpoint指采用SD法计算时所划分计算单元内，参与计算的实际工程点（有工程矿化工程及无矿工程）和辅助计算点（控制点和外推点的总称。4基本原理
4.1以构建结构地质变量为基础，运用SD动态分维拓扑学技术和SD样条丽数工具，采用包括“降维（拓扑）形变”权尺稳健”“搜索（积分）求解“和\递进逼近”四大原理和SD稳健公式、结构地质变量公式，SD边值公式、SD复杂度公式.SD风暴品位下限值公式.SD样条函数公式.SD体积公式、SD精度公式八组公式，预测资源量精度，确定靶区，求取矿产资源量。SD法的基本原理属于动态分维拓扑学范畴4.2SD法通过一系列数学方法、技术，系统软件，求得准确可靠的资源量及SD精度：通过建立SD动态分维理论对矿休（品位、厚度等）复杂程度进行定量、精细的描述。a)
h）通过权尺稳健、风暴品位及厚度处理，齐底拓扑形变后建立SD样条函数等技术手段构建结构地质变量，将原始地质变量数据构建为具有规律性，代表性的稳健化数据。通过搜索积分求解计算出各框块的资源量结果（体积、矿石量、金属量、品位等）。通过递进通近方法求得资源量的SD精度，用SD精度来定量确定各矿块（框块）的资源量地质可靠程度，同时确定出资源量的风险靶区，预测达到某一勘查程度所需的工程数和框棱。SD法的详细原理参见附录A。
5适用条件
适用丁具有两个及以上工程（槽探、浅井、坑探、钻探等）的数据，两条以上的面范围即可进行资源量和SD精度的估算，获得资源量的数量及精确程度成果。SD法适用于固体矿产勘查、开采等各阶段、3
DZ/T0338.4-—2020
各种矿种，各种规模，不同成因类型条件下的各种矿床的资源量估算。SD法的应用与勘查阶段和类型无美。
6基本要求
6.1采用相应的软件系统估算资源量。6.2根据矿床实际情况按矿种划分计算单元及计算方案类型。6.3各SD计算单元的断面线和计算点应根据具体控矿情况和计算要求确定。6.4正确认识和使用SD法的资源量靶区。6.5资源量估算过程中如有需要特殊说明的问题应予以阐述。7估算参数选择
7.1计算单元
7.1.1划分方式
计算单位划分方式分为手工划分和自动划分两种。手工划分计算单元的前提条件是要有较明确的矿体（带）划分认识，然后采用SD软件系统自动绘制的剖面底图解析矿体，或利用已有的矿体（带）认识模型手工进行计算单元的划分，自动划分是SD软件系统根据对已有数据进行处理分析后给出划分方案，通过人机交互实现矿体及计算单元的划分。在计算时应根据矿床情况，分别以平行断面资源量估算或不平行断面资源量估算，选择合适的划分方式，7.1.2划分要求
般根据矿带（体）、矿石类型、工程类型分布、开采方式、矿体产状、构造控制特点并结合估算的目的和需求划分计算单元，般一个矿区可以划分成一个计算单元，也可以划分为多个计算单元。划分的具体要求如下：
a）一般需按矿体划分，不同的矿体划分为不同的计算单元。若同一矿体产状变化大时，一般应分段计算，划分为不同的计算单元。b）
不同开采方式且工业指标不同时，应划分为不同的计算单元分别计算。山）不同矿石类型分采分选且工业指标不同时，应划分为不同的计算单元分别计算。对于不同选冶要求的矿石，开发时可以分采分选时，应划分为不同的计算单元分别计算。e
当矿区内矿体对应连接较困难，多解性大，且品位变化较小时，允许按照矿带（即不划分具体的矿体）划分计算单元。
每一个计算单元都需命名，该名称称为计算单元名。同一矿区内的计算单元名不允许相同。g
构成计算单元的要素是断面线和计算点。具体需按本规程7.2、7.3的规定合理设置断面线和h
计算点。
7.2断面线参数设置
7.2.1对计算单元内控制矿体的实际工程分布情况，确定勘查线的类型（平行或不平行或扇形等）是选定平行断面线还是不平行断面线方式估算资源量。7.2.2当出现实际工程附近未设置实际勘查线的情况时[见图1a)，应在这些工程的集中部位设置辅助勘查线，见图1b）。辅助勘查线名称可按一定命名原则命名e
实际勘查线：
辅助勘查线。
工程分布示意图
DZ/T0338.4—2020
7.2.3当计算单元内的计算对象为单孔或多孔单线控矿且矿体在走向两端均未圈边时，应在走向两端设置控制线(KZX)，见图2
图2控制线分布示意图
7.2.4当矿体走向变化较人，变化较大部位又无实际工程控制者，应根据具体情况设置恰当的控制线，见图3起如图3所示，根据2线和3线的工程揭露以及地表情况，在2线与3线间仍然属于一条矿体，2线与3线间矿体走向相对总体平均走向发生了急剧变化，为更加准确反映矿体各部位的展布形态，SD法估算时，需在变化较大部位（如在2线与3线之间）设置1条或多条控制线以准确控制矿体的实际形态，KZx
图3水平投影示意图
DZ/T0338.4—2020
确保资源量估算的准确性
7.2.5当沿矿体走向方向存在岩体、断层等其他需要特殊控制的地质边界时，应在适当位置布置恰当的控制线。
7.2.6当在两条以上已知断面线（勘查线或控制线）控矿基础上，沿着走向方向需做无限外推时，可在走向两端设置辅助线来控制计算的边界，见图4。断面线顺库
首外推控制线
1线、2线、3线
己知断面线的名称：
参与SD法估算的断面线序号：
首外推距离、尾外推距离。
图4辅助线示意图
矿体边界
尾外推控制线
7.2.7一个计算单元最多有两条外推控制线，分别是首外推控制线和尾外推控制线。外推控制线上没有实际工程，估算时不参与编号，但要提供其相关的信息，主要包括：外推控制线的性质、外推控制线数量及外推距离。外推控制线与相邻断面线的距离，有首外推距离和尾外推距离之分，如图4所示，d1为首外推距离，d，为尾外推距离。
7.2.8控制线名称一般以\KZXK2X”等依次命名的。控制线上无实际工程，但是其上要据实际地质认知设置控制点。
7.2.9同一计算单元的各断面线首尾端方向需致
7.3计算点参数设置
7.3.1应首先选取计算单元内控制矿体的有效实际工程点作为计算点，如钻孔、探槽、坑道、浅井等，包括见矿点、矿化点、无矿点。
7.3.2对于单孔控制的断面线需根据具体情况设置控制点（KZD）.见图5。ZK
图5控制点示意图
7.3.3在无实际工程点的控制线上需根据具体情况恰当地设置两个控制点。3
7.3.4当断面线上有两个以上实际工程且矿体在端点两侧或一侧仍有延伸，且矿体的品位、厚度变化主6
要以断面线方向为主时，可在端点两侧或一侧设置外推点。7.3.5控制点用\KZD\或\KZDJM(无矿控制点）\表示。DZ/T0338.4—2020
7.3.6外推点用“WTD\表示。外推点分\首外推点”和\尾外推点”。外推点只需给定外推距离（指沿矿体延深方向的斜距），其品位、厚度是SD软件系统根据给定的位置采用SD边值公式自动求得。7.3.7外推点与控制点同样作为计算边界点使用：a）外推点一定是设置在非单孔勘查线实际见矿工程端点之外，控制计算矿体的边界点。控制点既可在控制线上设置也可在实际勘查线上设置，可根据实际地质情况设置控制点距离。b)
外推点受外推距离的限制：般可参照DZ/T0338.2中工程问距确定或参考SD基距的倍数确c
定，外推适当距离。控制点则基本不受距离的影响。断面线边缘无矿工程之内，控制边界只能设置控制点d
e）断面线上仅一个工程时，不能设置外推点，只能设置控制点。7.3.8同一计算单元内计算点排序方向需一致。纵投影计算资源量时，断面线上计算点（工程点、辅助点)应按从高到低的方式排序。
7.3.9断面线上的计算点应以见中点位置进行就近归属7.4SD法计算方案类型参数确定
7.4.1每一计算单元应分别确定各自的SD法计算方案参数7.4.2每一计算单元应分别对组成SD法计算方案的“计算类型”“数据类型””定位系统”“形质方案”四个基本参数进行单独确定，一般根据计算需求和原始数据提供情况确定。7.4.3计算类型分为“标准型”和“综合型”。当计算单元内工程有完备的原始样品数据和工程测斜数据，且采用原始样品分析数据作为基础数据进行计算时，均采用标准型”。当计算单元内工程仅有单工程平均品位、厚度，且直接采用单工程的综合数据作为基础数据进行计算时，采用“综合型”，若需采用同样的单工程数据进行复核对比时，在验证其单工程合理的情况下，一般也采用“综合型”。
7.4.4SD法应根据矿体的规模产状，形态，勘查工程类型工程对矿体的揭露情况不同，采用不同的计算类型。计算的数据类型分为A型、B型C型D型共四种。a）A型数据适用于可划分多个台阶（中段）以及厚大（一般厚层至极厚层），且分台阶（中段）估算的矿体。对于同源成因的矿带中品位厚度变化不大，但形态不规则，认知有多解性的矿体，也适用分层（段）估算选A型数据。选择A型的计算单元所利用的探矿工程可以是完全揭穿矿体的，也可以是未揭穿矿体顶底板的。若选择了A型，则必须对每一探矿工程揭穿矿体的属性进行标识。若数据类型选择了A型，则其计算类型必须选择标准型。用于计算的单工程计算厚度应是铅直厚度，积分计算的投影面是水平投影面或矿层（休）斜面。b）B型数据适用于产状陡倾（一般倾角人于45\）的薄层矿体。选择B型数据的计算单元所利用的探工程一般要求揭穿矿体（矿带）的顶底板。若数据类型是B型，用于计算的单工程计算厚度应是水平厚度和真厚度，积分计算的投影面是垂直纵投影面。c）C型数据适用于产状缓倾斜产出（一般倾角小于45）的薄层矿休。选择C型的计算单元所利用的探矿工程一般要求揭穿矿体（矿带）的顶底板。若数据类型是C型，计算类型是综合型时，用于计算的单工程计算厚度应是铅直厚度和真厚度，积分计算的投影面是水平投影面或矿层（体）斜面。
d）D型数据适用于坑探、钻探结合施工，工程方向不一致时，不满足A、B、C型数据估算条件的情况。
5定位系统包括地理坐标和相对坐标两种。地理坐标指经过测量仪器准确测量的、3、&三维直7.4.5
DZ/T0338.4—2020
角坐标。相对坐标是指在估算范围内，按照SD法规定建立的相对直角坐标系，如图6、图7所示。基点（x，
地理位置
相对坐标
图6A型、C型相对坐标建立示意图垂直纵投影面
水平面
地理位置（水平面）
b）相对坐标
图7B型相对坐标系建立示意图
如图6所示，A型，C型数据相对坐标系是建立在水平投影面上，将平行于断面线的方向作为工轴方向，垂直断面线的方向作为轴方向，并且确定一个估算的基点坐标。如图7所示，B型数据相对坐标系是建立在垂直纵投影面上，将平行于断面线的方向作为轴，垂直于断面线的方向作为轴方向，同样确定出一个计算的基点坐标。7.4.6形质方案包括框块、分块、A台阶、A框块，A分块。框块是在投影面上划分的若干个矩形条块。每个框块由沿断面线方向的条距和垂直断面线方向的块距构成。分块是在投影面上根据实际需求划分的任意计算范围。A框块、A分块都是在台阶的基础上进一步划分，B型、C型一般选择框块计算，A型一般A框块计算。框块的大小一般采取SD系统根据矿床具体情况自动确定的大小。特殊情况下，可根据用户的特殊需要进行适当调整，7.4.7由计算类型、数据类型、形质方案、坐标系统四个基木应用参数联合构成的SD法计算，常用的八个方案（关联关系见图8所示），包括：a）标准型系列计算方案，主要有：1）标准型A型地理坐标台阶、框块、分块。2）标准型B型地理坐标框块、分块。3）标准型C型地理坐标框块、分块。b）综合型系列计算方案，主要有：1）综合型B型地理坐标框块、分块。2）综合型B型相对坐标框块、分块3）综合型C型地理坐标框块、分块。8
