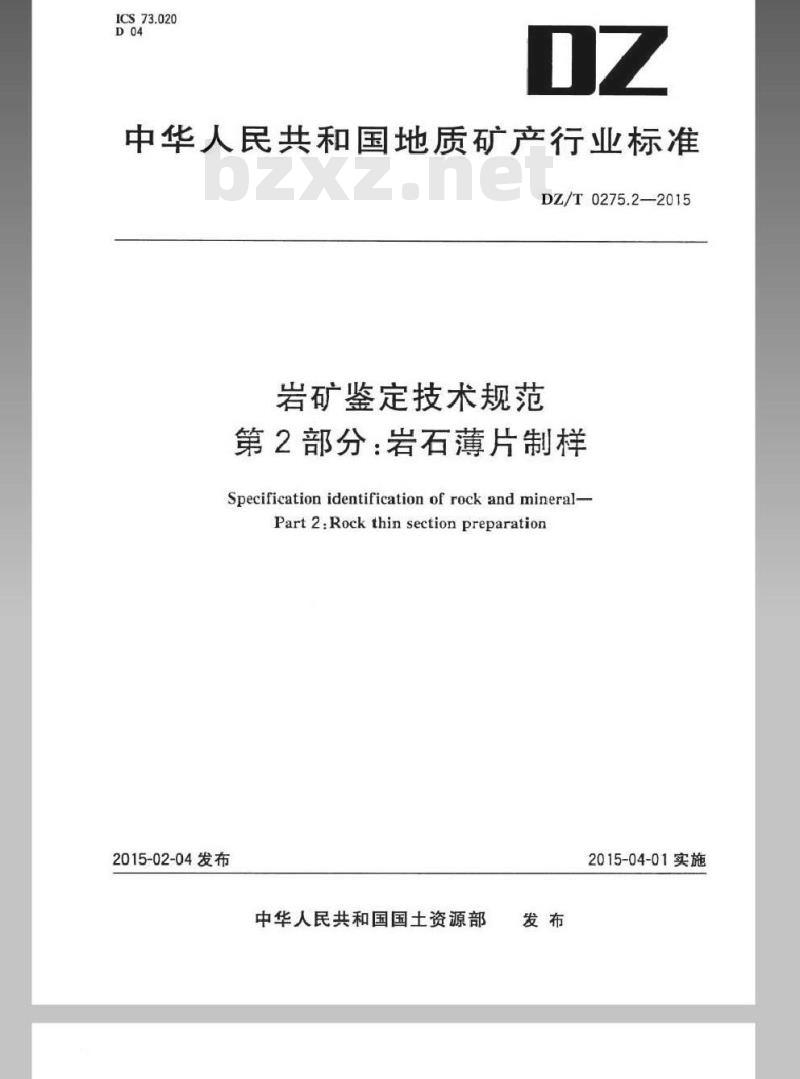

【行业标准】 岩矿鉴定技术规范 第2部分 岩石薄片制样

ICS73.020
中华人民共和国地质矿产行业标准DZ/T0275.2—2015
岩矿鉴定技术规范
第2部分：岩石薄片制样
Specification identification of rock and mineral-Part2:Rock thin sectionpreparation2015-02-04发布
中华人民共和国国土资源部
2015-04-01实施

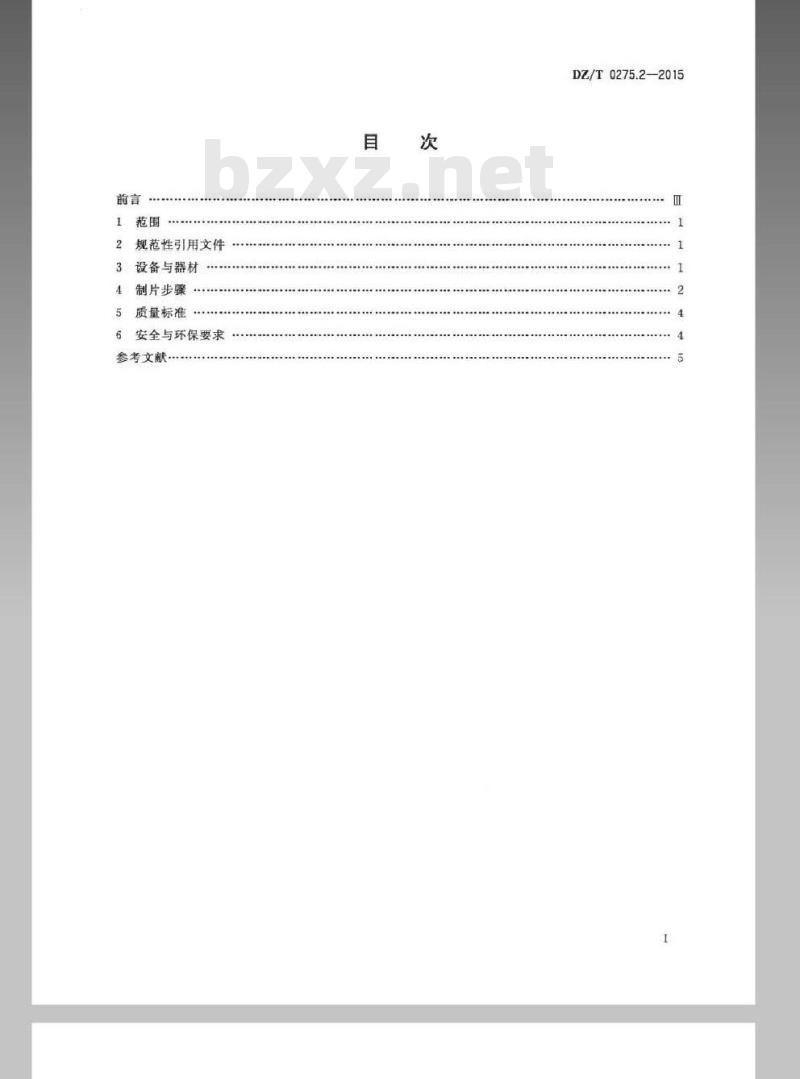

2规范性引用文件
3设备与器材…..
制片步骤
质量标准
6安全与环保要求
参考文献·wwW.bzxz.Net
DZ/T0275.2-2015

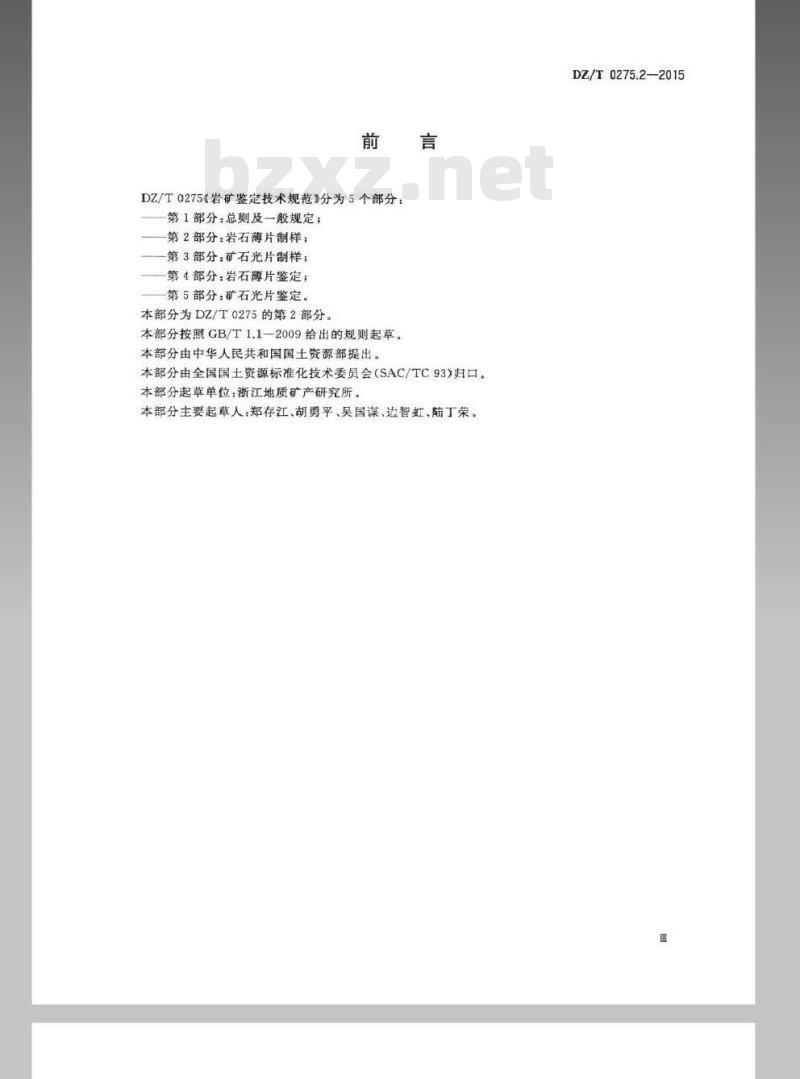

DZ/T0275《岩矿鉴定技术规范》分为5个部分：第1部分：总则及一般规定；
第2部分：岩石薄片制样；
第3部分：矿石光片制样；
第4部分：岩石薄片鉴定；
第5部分：矿石光片鉴定。
本部分为DZ/T0275的第2部分。
本部分按照GB/T1.1—2009给出的规则起草。本部分由中华人民共和国国土资源部提出。本部分由全国国土资源标准化技术委员会（SAC/TC93）归口。本部分起草单位：浙江地质矿产研究所。本部分主要起草人：郑存江、胡勇平、吴国谋、边智虹、陆丁荣。DZ/T0275.2—2015

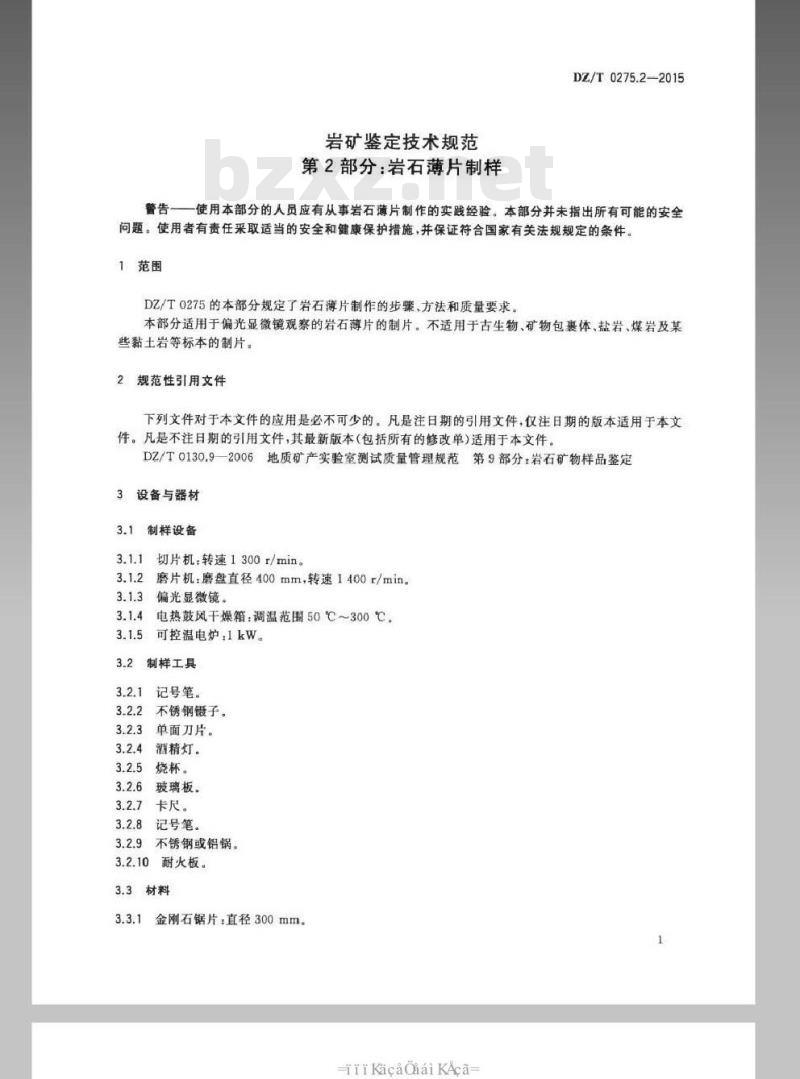

岩矿鉴定技术规范
第2部分：岩石薄片制样
DZ/T0275.2-2015
警告一使用本部分的人员应有从事岩石薄片制作的实践经验。本部分并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康保护措施，并保证符合国家有关法规规定的条件。1范围
DZ/T0275的本部分规定了岩石薄片制作的步骤、方法和质量要求。本部分适用于偏光显微镜观察的岩石薄片的制片。不适用于古生物、矿物包裹体、盐岩、煤岩及某些黏土岩等标本的制片。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。DZ/T0130.9—2006地质矿产实验室测试质量管理规范第9部分：岩石矿物样品鉴定3设备与器材
3.1制样设备
3.1.1切片机：转速1300/mina
3.1.2磨片机：磨盘直径400mm，转速1:400r/min。3.1.3偏光显微镜。
3.1.4电热鼓风干燥箱：调温范围50℃~300℃。3.1.5可控温电炉：1kW。
3.2制样工具
记号笔。
2不锈钢镊子。
3单面刀片。
3.2.4酒精灯。
5烧杯。
5玻璃板。
3.2.7卡尺。
记号笔。
3.2.9不锈钢或铝锅。
耐火板。
3.3材料
3.3.1金刚石锯片：直径300mm。1
iKacaaiKAca

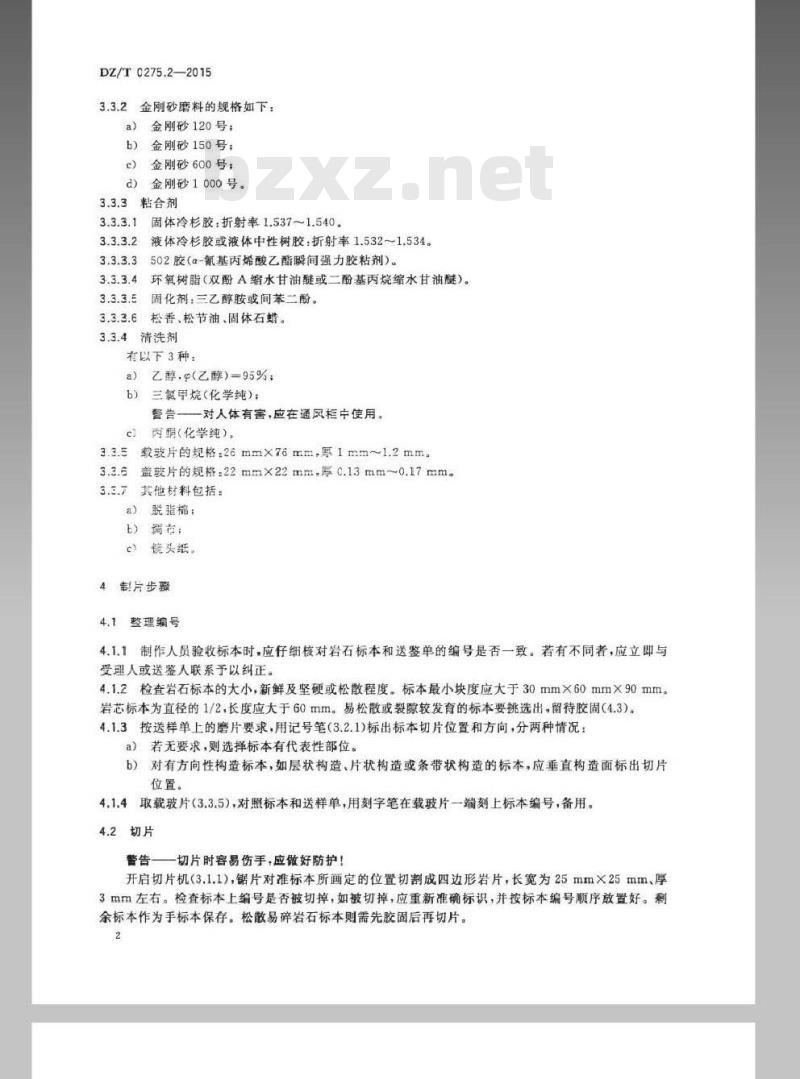

DZ/T0275.2—2015
金刚砂磨料的规格如下：
a)金刚砂120号：
b）金刚砂150号：
c）金刚砂600号；
d）金刚砂1000号。
3.3.3粘合剂
固体冷杉胶：折射率1.537~1.540。液体冷杉胶或液体中性树胶：折射率1.532~1.534。502胶（a-氰基内烯酸乙酯解间强力胶粘剂）。环氧树脂（双酚A缩水甘油醚或二酚基丙烷缩水甘油醚)。3.3.3.4
3.3.3.5固化剂：三乙醇胺或间苯二酚。3.3.3.6松香、松节油、固体石蜡。3.3.4清洗剂
有以下3种
a）乙醇，Φ（乙醇）=95%；
三氟甲烷（化学纯）：
警普一对人体有害，应在通风柜中使用，肉酮（化学纯），
3.3.5载玻片的规格：26mm×76mm，厚1mm~1.2mm。3.3.6盖玻片的规格：22mm×22mm，厚c.13mm~0.17mm。3.3.7其他材料包括：
a）脱脂棉：
6）编有：
e）镜头纸，
4制片步聚
4.1整理编号
4.1.1制作人员验收标本时应仔细核对岩石标本和送鉴单的编号是否一致。若有不同者，应立即与受理人或送鉴人联系予以纠正。4.1.2检查岩石标本的大小，新鲜及坚硬或松散程度。标本最小块度应大于30mm×60mm×90mm。岩芯标本为直径的1/2，长度应大于60mm。易松散或裂较发育的标本要挑选出，留待胶固C4.3）4.1.3按送样单上的磨片要求，用记号笔（3.2.1)标出标本切片位置和方向，分两种情况：a）若无要求，则选择标本有代表性部位。6）对有方向性构造标本，如层状构造，片状构造或条带状构造的标本，应重垂直构造面标出切片位置。
4.1.4取载玻片（3.3.5，对照标本和送样单，用刻字笔在载玻片一端刻上标本编号，备用。4.2切片
警告切片时容易伤手，应做好防护！开启切片机（3.1.1），锯片对准标本所画定的位置切割成四边形岩片，长宽为25mm×25mm、厚3mm左右。检查标本上缩号是否被切掉，如被切掉，应重新准确标识，并按标本编号顺序放置好。剩余标本作为手标本保存。松散易碎岩石标本则需先胶固后再切片。2
4.3胶固
4.3.1胶固仪对松散易碎岩石标本以及砂粒等。4.3.2胶固方式可采用滴渗法或煮胶法：DZ/T0275.2—2015
a）滴渗法：用液体状502胶（3.3.3.3）或环氧树脂（3.3.3.4）加固化剂（3.3.3.5）调制成稀胶状。b）煮胶法：取松香3份、松节油和固体石蜡各1份（3.3.3.6）放入不锈钢或铝锅（3.2.9）中，在电炉上加热熔化，把岩片放人胶液中，煮胶温度不超过100℃为宜，停止加热，待胶液稍微冷却变稠（约60℃），取出即可。
4.4磨平
4.4.1粗磨：将切好的岩片两面分别在磨片机上用120号金刚砂[3.3.2a】加水混合磨至3mm左右厚，将岩片凹凸面磨平，用水洗净。4.4.2中细磨：将粗磨后要粘结到载玻片（3.3.5）一面的岩片，在磨片机上用150号金刚砂[3.3.2b）门加水混合磨平，手摸平面较光滑，用水洗净。4.4.3细磨：将中细磨一面的岩片，再用600号金刚砂［3.3.2c)加水混合磨平，用水洗净，磨至平面光滑。
4.4.4精磨：将细磨好一面的岩片，用1000号金刚砂[3.3.2d与水混合，在玻璃板上精磨，磨至平面光亮为止，用水洗净。
4.4.5使用自动磨片机制片时，可参照本部分，在保证质量的前提下，减少磨片程序。4.5粘片
4.5.1先将精磨洗净的岩片和载玻片用绸布擦干净，将其放在电炉耐火板上或电热鼓风干燥箱内烘干（温度小于100℃）。
4.5.2加热使固体冷杉胶（3.3.3.1)熔化，分别涂在加热的载玻片（3.3.5）中央部位和岩片光滑面上。4.5.3将涂胶的载玻片放在涂胶的岩片上，使它们胶合粘连在一起，并用不锈钢锻子对载玻片前后左右轻轻挤压，使粘胶层薄而均匀、牢固、无气泡。4.6磨片
4.6.1粗磨：将粘结在载玻片（3.3.5）上岩片的另一毛面，在磨片机上用150号金刚砂[3.3.2b)与水混合粗磨，磨至厚度0.3mm左右，用水洗净。4.6.2细磨：将粗磨好的岩片，在磨片机上用600号金刚砂[3.3.2c)］与水混合细磨，磨至厚度0.1mm左右，岩片保持完整，用水洗净。4.6.3精磨：细磨好的岩片，在玻璃板上用1000号金刚砂[3.3.2d)丁与水混合精磨，并随时在偏光显微镜下检查，一般磨至石英干涉色为一级灰白色时结束，表明岩片厚度为0.03mm左右，磨片结束，用水洗净擦干，放在电炉耐火板上低温烘干。4.7盖片
4.7.1岩石薄片一般应盖玻片（3.3.6）：对含碳酸盐矿物的岩石可留出三分之一部分不盖片，亦可根据鉴定人员要求确定。
4.7.2在磨好的岩片上滴加适量的液体中性树胶（3.3.3.2），将盖玻片放在胶面上，用不锈钢镊子在盖玻片上轻轻挤压，排出气泡。放置待液体胶固化。4.7.3盖片后的岩石薄片，在盖玻片外围有余胶和岩样，用加热的单面刀片铲除干净，放人装有无水酒精的烧杯中浸泡几分钟取出，用脱脂棉洗净，用清水冲洗，擦干。校对编号后，按顺序放入薄片盒中。3
iiKacaQiaiKAca
DZ/T0275.2-2015
质盈标准
5.1薄片面积
一般为22mm×22mm，特殊情况不小于18mm×18mm。砂薄片视情况而定。2薄片厚度
厚度为0.03mm，可以石英干涉色为一级灰白为准5.3粘胶折射率
应保持在1.537~1.540。
5.4结构
薄片干净透亮，厚薄勾，无气泡、无裂纹、无掉块。无特定要求时，应有盖玻片。5.5编号
薄片编号应与标本，送单上的号码一致，并由磨片人产格该对，签字确认5.6其他鉴定薄片要求
其他鉴定薄片制作参照DZ/T0130.9—2006中岩矿制片部分的相关要求。e安全与环保要求
制过程中使用岩石切割机、单面刀片、电炉设备、乙醇等容易伤人或易发生火灾的危险品，应法意制样过程符合安全和环保要求：a）磨片人员应穿裁相应的劳保用品，如防护口罩、服镜等，b）制片室应注意通风、防火，配备换气扇和消防器材：c）切片机和磨片机应按照设备操作手册操作；磨片污水处理：排水应设置泥沙沉降池，不得将泥沙直接排人下水道；d)
废有机试剂处理：应装人带盖瓶中，注明标签，按有关规定统一处理；e)
D冬季作业应使用热水。
参考文献
SY/T5913—2004
岩石制片方法
张秀芳.岩矿制片基本工作方法[MI.北京：地质出版社，1978［2]
-iiKacaQiaiKAca=
DZ/T0275.2—2015
DZ/T0275.2-2015
打印日期：2015年4月28日F009A中华人民共和国地质矿产
行业标准
岩矿鉴定技术规范
第2部分：岩石薄片制样
DZ/T0275.2—2015
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spe.net.cn
总编室：（010)68533533发行中心：(010)51780238读者服务部：（010）68523946
中国标准出版社素皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.75字数12千字2015年3月第一版 2015年3月第一次印刷书号：155066·2-28518定价18.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68510107
