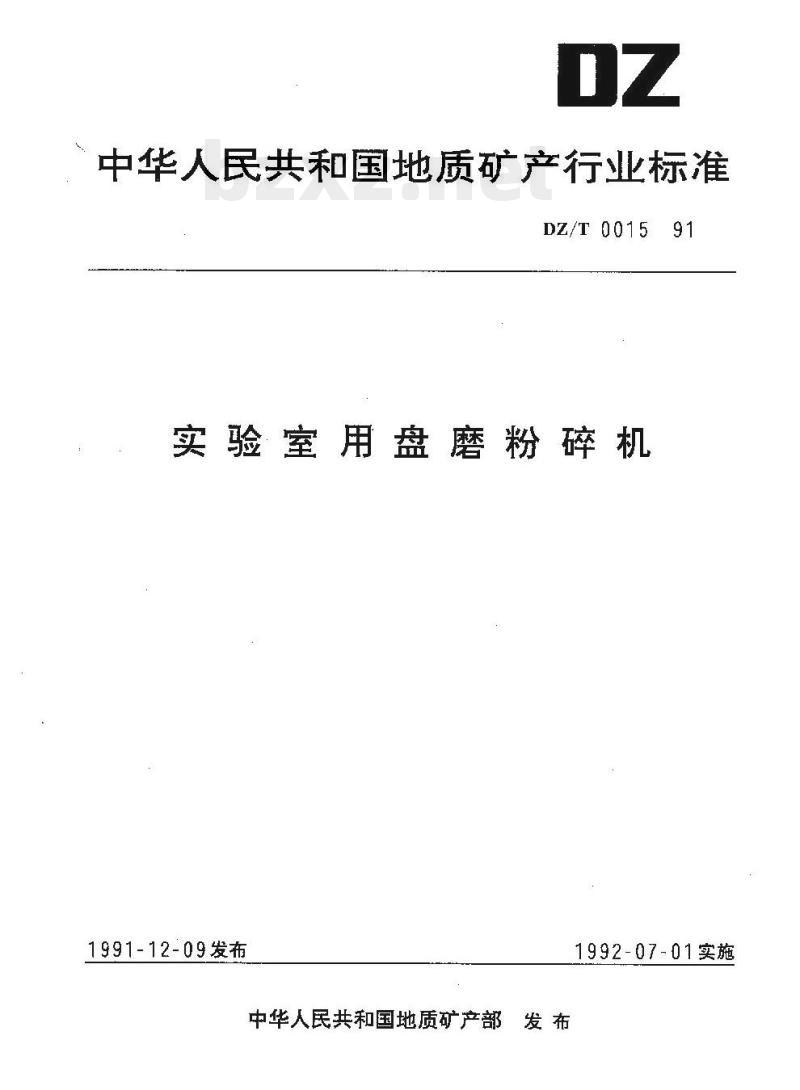

【DZ地质矿产行业标准】 实验室用盘磨粉碎机

中华人民共和国地质矿产行业标准DZ/T 0015
实验室用盘磨粉碎机
1991-12-09发布
中华人民共和国地质矿产部发布91
1992-07-01实施

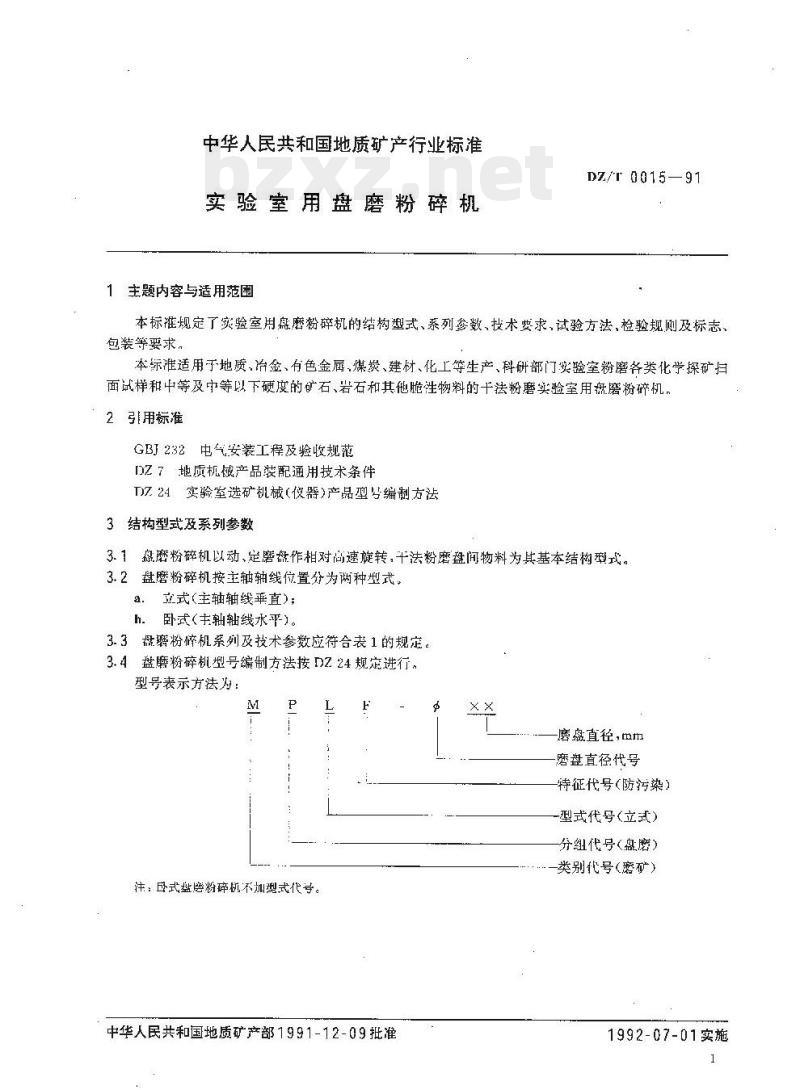

中华人民共和国地质矿产行业标准实验室用盘磨粉碎机
1主题内容与适用范围
DZ/T 0015—91
本标准规定了实验室用盘磨粉碎机的结构型式、系列参数、技术要求、试验方法，检验规则及标志、包装等要求，
本标准适用于地质，治金、有色金属、煤炭、建材、化工等生产、科研部门实验室粉磨各类化学探矿归面试样和中等及中等以下硬度的矿石、岩石和其他脆性物料的干法粉磨实验室用盘磨粉碎机，2引用标准
GBJ232电气安装工程及验收规范DZ7地质机镀产品装配通用技术条件TD7.24实验室选矿机械(仪器)产品型号编制方法3结构型式及系列参数
3.1岛磨粉碎机以动、定磨盘作相对高速旋转，平法粉磨盘问物料为其基本结构型式。3.2盘磨粉碎机按主轴轴线位置分为两种型式。立式(主轴轴线乘直)；
卧式（主轴轴线水平)。

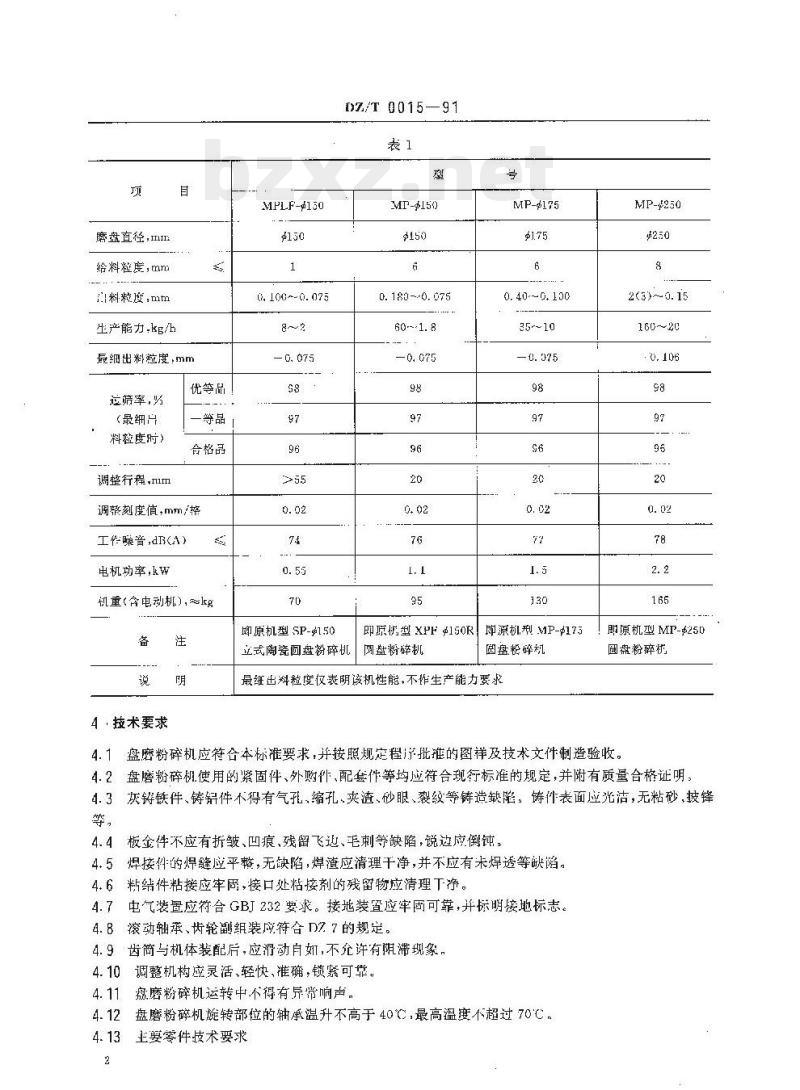

3.3盘磨粉碎机系列及技术参数应符合表1的规定。3.4盘磨粉碎机型号编制方法按DZ24规定进行。型号表示方法为：
注：尽式盘磨粉碎机不加型式代号。L
中华人民共和国地质矿产部1991-12-09批准xx
磨盘直径，m拍
廖盘直径代号
特征代号（防污染）
型式代号(立式)
分纽代号（盘磨）
类别代号（磨矿）
1992-07-01实施
魔盘直径，I
给料粒度，mm
\料粒度，mm
生产能力.kg/h
最细出料粒度,mm
运筛率,归
（最细
料粒度时
调整行程,n1m
优等品
合格品
调整刻度值，mm/格
工华噪音,dB(A)
电机功率,kw
机重（含电动机），kgwww.bzxz.net
4·技术要求
MPLF-@130
6,100~-0.075
即原机型SP-50
DZ/T 0015—91
MP-$150
0.180--0.075
即原拐型XPF$150R
立式陶瓷回盘粉碎机
国盘粉碎机
MP-$175
0.40--0.100
35-~10
—0. 075
即源机型MP-175
圆盘粉碎机
最纽出料粒度仅表明该机性能，不作生产能力要求MP-250
2(3)～0.15
160~20
！即原机型MP-$250
圆盘粉碎材
盘磨粉碎机应符合本标准要求，并按照规定程批推的图祥及技术文件制造验收4.2盘磨粉碎机使用的紧固件、外购件、配套件等均应符合现行标准的规定，并附有质量合格证明4.3灰铸铁件、铸铅件不得有气孔、缩孔、夹渣、砂眼、裂纹等铸造缺陷，铸件表面应光洁，无粘砂，披锋等，
4.4板金件不应有折皱、凹痕、残留飞逆、毛刺等缺陷，锐逆应倒钝。4.5焊接件的焊缝应平整，无缺陷，焊渣应清理干净，并不应有未焊透等缺陷，4.6粘结件粘接应牢周，接口处粘接剂的残留物应清理下净。4.7电气装置应符合GBJ232要求。接地装置应牢固可靠，并标明接地标志。4. 8滚动轴承、齿轮副组装应符合 D7. 7的规定。4.9齿简与机体装配后，应滑动自如，不允许有阻滞现象，调整机构应灵活、轻快、准确：锁紧可靠。4.10
癌磨粉碎机运转中不得有异常响声。盘磨粉碎机旋转部位的轴承温升不高于40℃，最高温度不超过70℃。主要零件技术要求

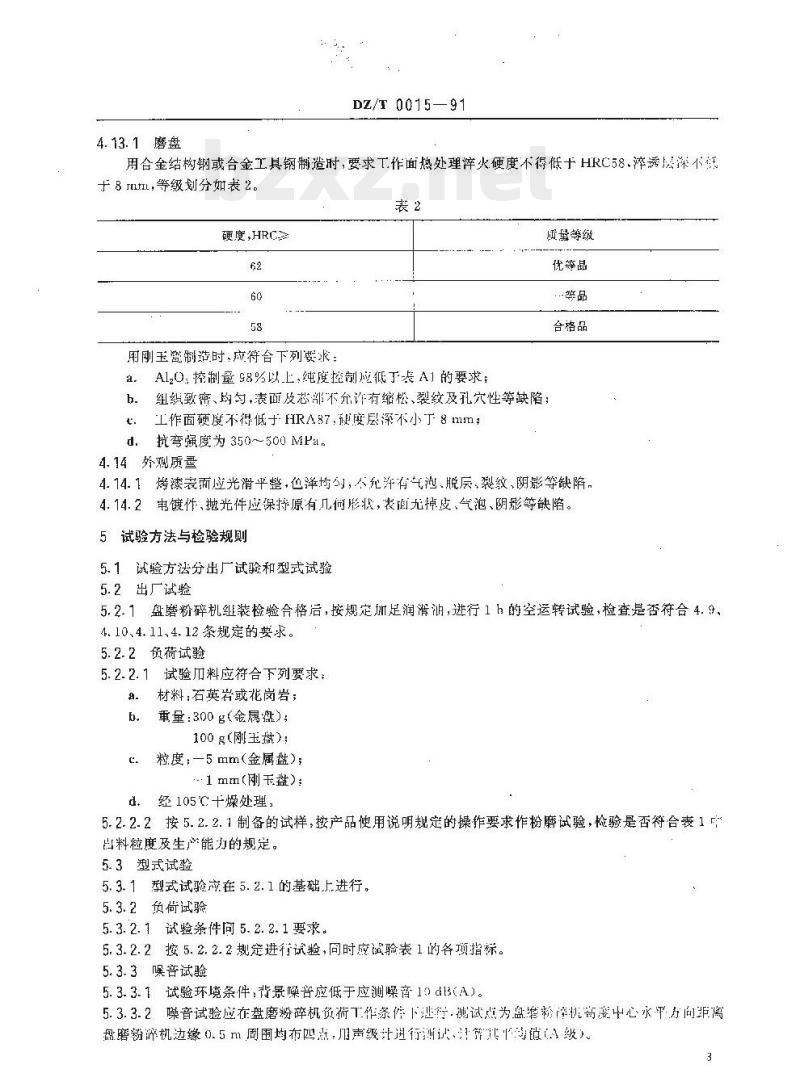

4.13.1磨盘
DZ/T 0015—91
用合金结构钢或合金工具钢制造时，要求工作面热处理淬火硬度不得低十HRC58.淬诱层深不摄十8 t,等级划分如表2。
硬度,HRC
用刚玉瓷制造时，应符合下列要求：A1,0.控制量S8%以上，纯度控制应低于卡A】的要求；a.
质量等级
优等品
合格品
组织致密、哟匀，表面及芯部不允许有缩松、裂纹及孔穴性等缺陷；b.
工作面硬度不得低于HRA87，硬度层深不小丁8mm；d抗弯强度为350～500MPal，
4.14外观质量
4.14.1烤漆表面应光滑平整，色泽均勺，个允许有气泡.脱、裂纹，阴影等缺陷，4.14.2电镀件、抛光件应保持原有几何彤状，表面无掉皮、气泡、阴影等缺陷。5试验方法与检验规则
5.1试验方法分出厂试验和型式试验5.2出厂试验
5.2.1盘磨粉碎机继装检验合格后，按规定加足润鸿，进行1h的空运转试验，检查是否符合4.9、4.10.4.11.4.12条规定的要求。5.2.2负荷试验
5.2.2.1试验而料应符合下列要求：a.
材料：石英岩或花岗岩；
重量：300g（金属盘）：
100g（刚玉）：
c.粒度：一5mm（金属盘）；
1 mm(刚玉盘);
d、经105℃十燥处理，
5.2.2.2按5.2.2.1制备的试样，按产品使用说明规定的操作要求作扮磨试验，检验是否符合表15出料粒度及生产能力的规定。
5.3型式试验
5.3.1型式试验应在5.2.1的基础上进行。5.3.2负荷试验
5. 3. 2. 1试验条件尚 5.2. 2. 1要求。5.3.2.2按5.2.2.2规定进行试验，同时应试验表1的各项指标。5.3.3噪音试验
5.3.3.1试验环境条件：背景噪音应低于应测噪音10ci3(A)。5.3.3.2噪音试验应在盘磨粉碎机资荷下作条件下泄行.测试点为盘维粉痒机高度中心水平疗向距离盘磨粉碎机边缘0.5m周围均布四点川声级计行测试算其镇级）3
DZ/T0015-91

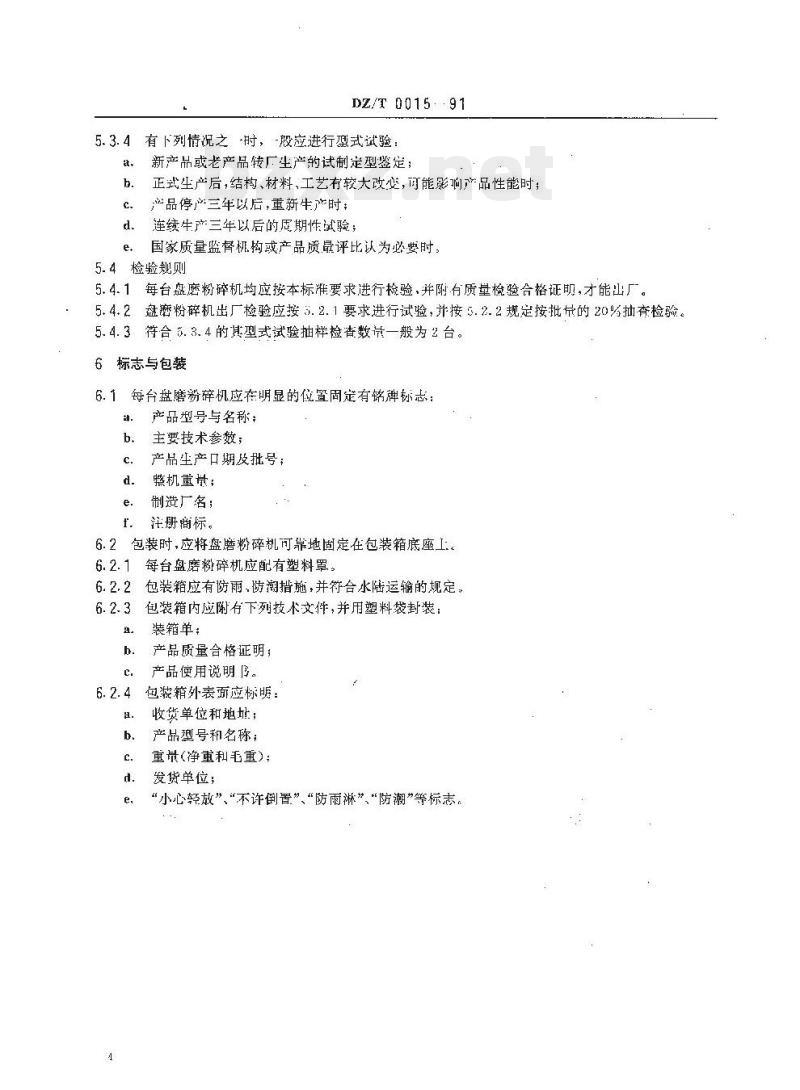

5.3.4有下列情况之时，-段应进行型式试验：a.
新产品或老产品转厂生产的试制定型鉴定；正式生产后，结构、材料、工艺有较大改变，可能影响产品性能时；h.
产品停产三年以后，重新生产时；连续牛产三年以后的期性试验；国家质量监督机构或产品质最评比认为必要时，5.4检验规则
5.4.1每台盘磨粉碎机均应按本标准要求进行检验、并附有质量检验合格证明，才能出厂。5.4.2、盘磨粉碎机出厂检验应按 5. 2. 1要求进行试验，并按 5. 2. 2规定按批长的 20%抽查检验符合5.3.4的其型式试验抽样检查数试一般为2台。5.4.3
6标志与包装
6.1每台盘磨粉碎机应在明显的位置固定有铭碑标志：产品型号与名称：
主要技术参数；
产品生产口期及批号；
机重萨；
制造厂名；
注册商标。
包装时，应将盘磨粉碎机可鼎地固定在包装箱底座工.。6.2
每台盘磨粉碎机应配有塑料罩。包装箱应有防雨，防潮措施，并符合水陆运输的规定，包装箱内应附有下列技术文件，并用塑料袋封装：装箱单：
产品质量合格证明；
产品使用说明。
包装箱外表面应标明：
收货单位和地址；
产品型号和名称：
重量(净重利毛重)：
发货单位；
“小心轻放”“不许倒置”“防雨淋”“防潮”等标志。91
DZ/T0015
附录A
刚玉瓷的纯度
(参考件）
刚天瓷的纯度控制应低于表A1数值。A1
银 Ag
附加说明：
镉 ca
本标准由地质矿产部提出。
锌Zts
彈 La
本标准由地质矿产标准化技术委员会实验室选矿设备分技术委员会归口。本标准由贵阳探矿机械厂，中国地质矿产经济研究院标准化研究宰负责起草。主要起草人李祖滏、朱光显、张静菁、李长虹。素
铅 Pb
（京）新登字023号
中华人民共和国地质矿产
行业标准
实验室用盘磨粉碎机
DZ/T 0015—91
中国标准出版社出版
(北京复外三里河）
中国标准出版社北京印刷广印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2
字数10000
1992年6月第一版1992年6月第一次印刷中数1-2000
书号：155066·2-8221
定价0.50元
栋目191—46
