【QC汽车标准】 压缩天然气汽车燃气系统技术条件

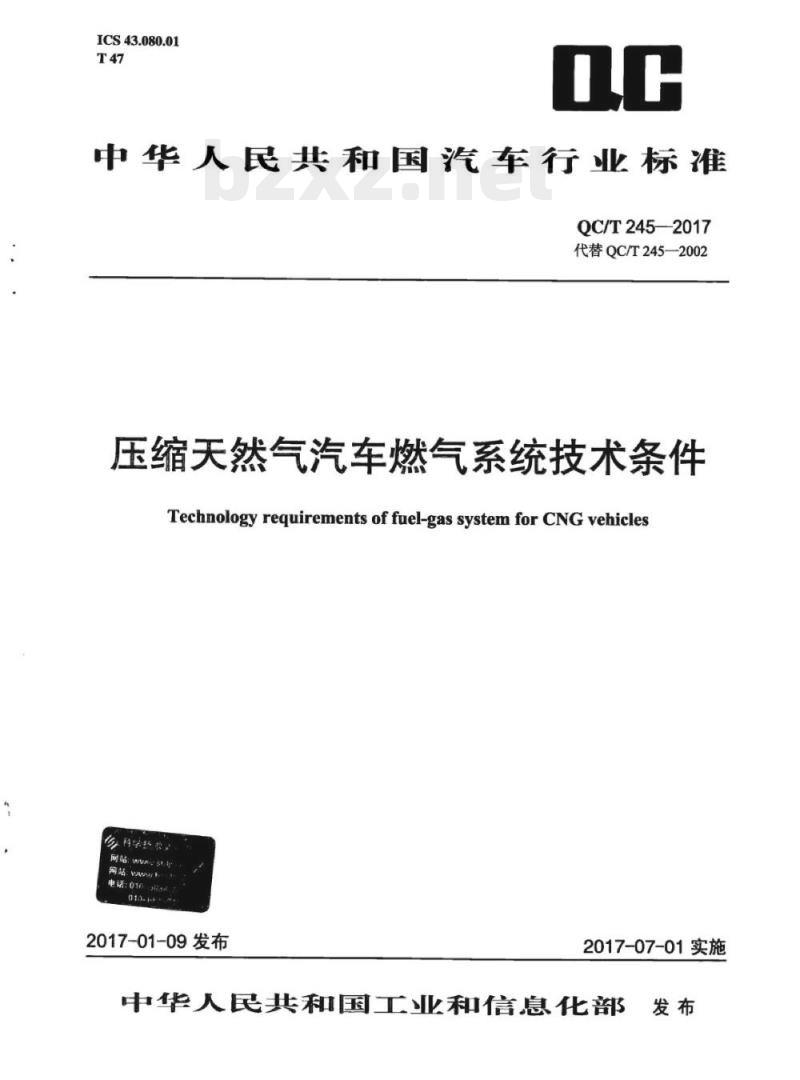

ICS43.080.01
中华人民共和国汽车行业标准
QC/T245—2017
代替QC/T245—2002
压缩天然气汽车燃气系统技术条件Technology requirements of fuel-gas system for CNG vehicles科学热检，
网站：wwnicst.
电话：016
2017-01-09发布
2017-07-01实施

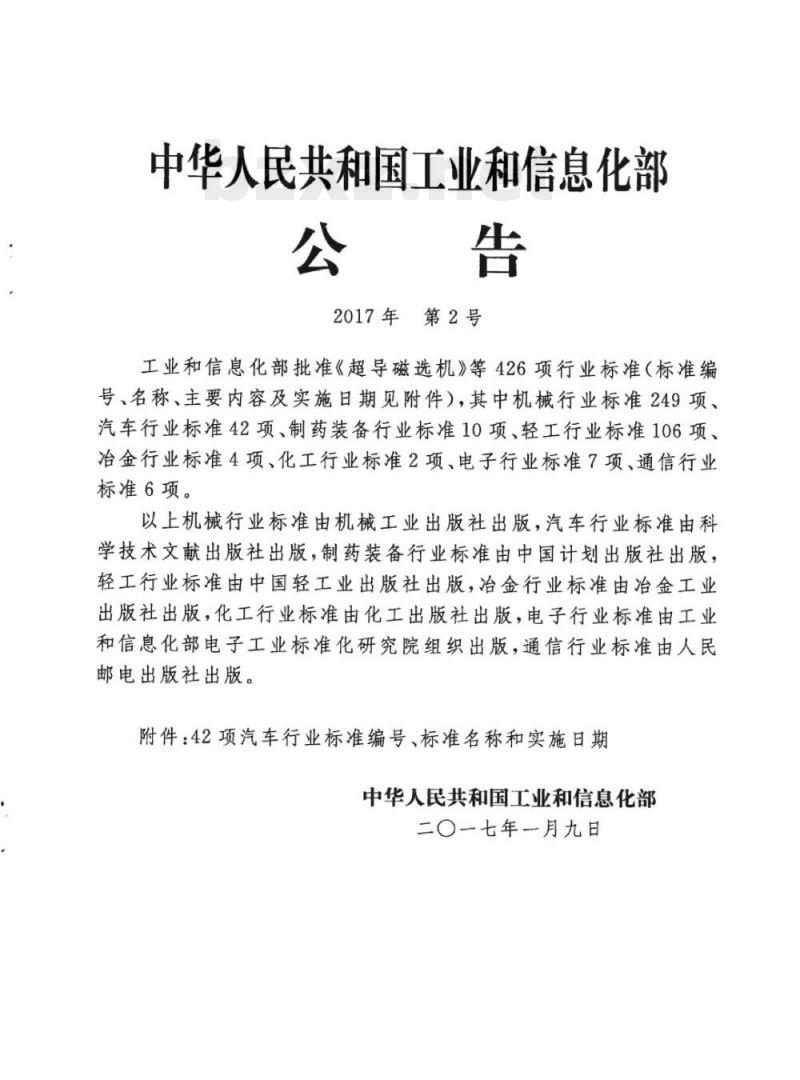

中华人民共和国工业和信息化部发布中华人民共和国工业和信息化部公告
2017年第2号
工业和信息化部批准《超导磁选机》等426项行业标准（标准编号、名称、主要内容及实施日期见附件），其中机械行业标准249项、汽车行业标准42项、制药装备行业标准10项、轻工行业标准106项、冶金行业标准4项、化工行业标准2项、电子行业标准7项、通信行业标准6项。
以上机械行业标准由机械工业出版社出版，汽车行业标准由科学技术文献出版社出版，制药装备行业标准由中国计划出版社出版，轻工行业标准由中国轻工业出版社出版，冶金行业标准由冶金工业出版社出版，化工行业标准由化工出版社出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。
附件：42项汽车行业标准编号、标准名称和实施日期中华人民共和国工业和信息化部二〇一七年一月九日

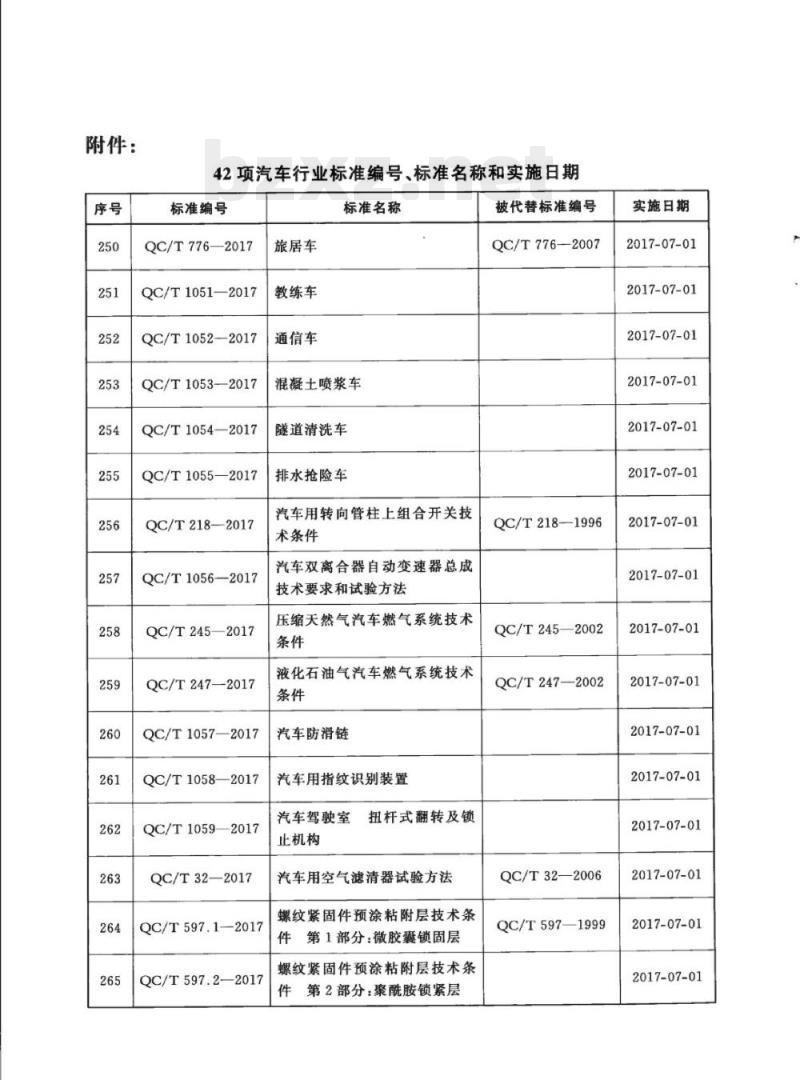

附件：
42项汽车行业标准编号、标准名称和实施日期标准编号
QC/T776—2017
QC/T1051—2017
QC/T1052—2017
QC/T1053—2017
QC/T1054—2017
QC/T1055—2017
QC/T218—2017
QC/T1056—2017
QC/T245—2017
QC/T247—2017
QC/T1057—2017
QC/T1058—2017
QC/T1059—2017
QC/T32—2017
QC/T597.1—2017
QC/T597.2—2017
旅居车
教练车
通信车
标准名称
混凝土喷浆车
隧道清洗车
排水抢险车
汽车用转向管柱上组合开关技
术条件
汽车双高合器自动变速器总成
技术要求和试验方法
压缩天然气汽车燃气系统技术
液化石油气汽车燃气系统技术
汽车防滑链
汽车用指纹识别装置
扭杆式翻转及锁
汽车驾驶室
止机构
汽车用空气滤清器试验方法
螺纹紧固件预涂粘附层技术条
件第1部分：微胶囊锁固层
螺纹紧固件预涂粘附层技术条
件第2部分：聚酰胺锁紧层
被代替标准编号
QC/T776-—2007
QC/T218—1996
QC/T245—2002
QC/T247—2002
QC/T32—2006
QC/T597—1999
实施日期
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01

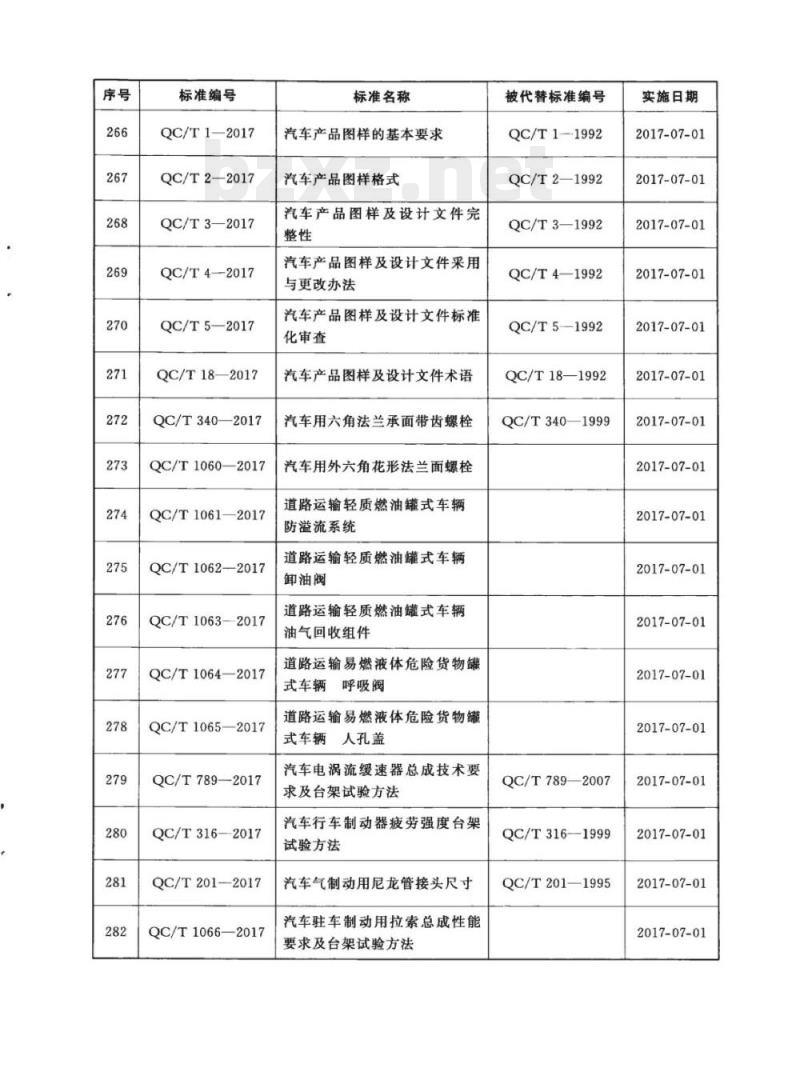

标准编号
QC/T1—2017
QC/T2—2017
QC/T3—2017
QC/T4-2017
QC/T5—2017
QC/T18—2017
QC/T340—2017
QC/T1060—2017
QC/T1061—2017
QC/T1062—2017
QC/T1063-2017
QC/T1064—2017
QC/T1065—2017
QC/T789—2017
QC/T316—2017
QC/T201-2017
QC/T1066—2017
标准名称
汽车产品图样的基本要求
汽车产品图样格式
汽车产品图样及设计文件完
汽车产品图样及设计文件采用
与更改办法
汽车产品图样及设计文件标准
化审查
汽车产品图样及设计文件术语
汽车用六角法兰承面带齿螺栓
汽车用外六角花形法兰面螺栓
道路运输轻质燃油罐式车辆
防溢流系统
道路运输轻质燃油缝式车辆
卸油阀
道路运输轻质燃油罐式车辆
油气回收组件
道路运输易燃液体危险货物罐
式车辆呼吸阀
道路运输易燃液体危险货物罐
式车辆人孔盖
汽车电涡流缓速器总成技术要
求及台架试验方法
汽车行车制动器疲劳强度台架
试验方法
汽车气制动用尼龙管接头尺寸
汽车驻车制动用拉索总成性能
要求及台架试验方法
被代替标准编号
QC/T1-1992
QC/T2—1992
QC/T3—1992
QC/T4—1992
QC/T5—1992
QC/T18—1992
QC/T340—1999
QC/T789—2007
QC/T316—1999
QC/T201—1995
实施日期
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
标准编号
标准名称
汽车电线束和电气设备用连接
QC/T1067.1—2017
器第1部分：定义、试验方法
和一般性能要求
汽车电线束和电气设备用连接此内容来自标准下载网
QC/T1067.2-2017
器第2部分：插头端子的型式
和尺寸
汽车电线束和电气设备用连接
QC/T1067.3—2017
器第3部分：电线接头的型
式、尺寸和特殊要求
QC/T1068—2017
QC/T1069—2017
QC/T1070-2017
QC/T1071—2017
QC/T772—2017
QC/T771--2017
电动汽车用异步驱动电机系统
电动汽车用永磁同步驱动电机
汽车零部件再制造产品技术规
范气缸体总成
汽车发动机气缸盖气道稳态流
动特性测试方法
汽车用柴油滤清器试验方法
汽车柴油机纸质滤芯柴油细滤
器总成技术条件
被代替标准编号
QC/T417.1-2001
QC/T417.3—2001
QC/T417.4—2001
QC/T417.5—2001
QCn29010—1991
QCn29011—1991
QCn29013—1991
QC/T772—2006
QC/T771—2006
实施日期
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2017-07-01
2规范性引用文件
3术语和定义
技术要求
QC/T245-2017
QC/T245—2017
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准参考了国际标准ISO15500：2010《公路车辆压缩天然气（CNG）燃料系统部件》、欧洲经济委员会ECER110《CNG汽车燃料系统部件安全要求和试验方法》。本标准代替QC/T245一2002《压缩天然气汽车专用装置技术条件》。本标准与QC/T245—2002相比，主要修改和增加了以下内容：一规范性引用文件，增加了GB7258、GB24160、GB17926、GB/T3765、GB19239、GB/T20735、QC/T746、QC/T769、QC/T809、QC/T917”标准，删减了“QC/T671”标准。定义，增加了“泄漏报警装置”术语。一般技术要求，增加了“GB7258机动车运行安全技术条件和GB19239压缩天然气汽车专用装置的安装要求”的规定。
—加气口，增加了“GB/T18363对加气口技术质量要求”。一气瓶，增加了“GB17258、GB24160、GB17926标准要求”。保留了混合器要求，增加了喷嘴要求。一增加了“压缩天然气高压管路，泄漏报警装置，ECU电子控制单元，喷嘴驱动器，点火驱动器要求”。
本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口。本标准起草单位：中国汽车工程研究院股份有限公司、中国汽车技术研究中心、重庆鼎辉汽车燃气系统有限公司、郑州宇通客车股份有限公司、成都客车股份有限公司。本标准主要起草人：陈万应、邹博文、樊彬、张立尧、周红、刘桂彬、张铜柱。本标准所代替标准的历次版本发布情况为：QC/T245—1998；
—QC/T245—2002。
1范围
压缩天然气汽车燃气系统技术条件QC/T245—2017
本标准规定了压缩天然气汽车燃气系统（以下简称燃气系统）的定义和技术要求。本标准适用于使用符合GB18047要求的汽车用压缩天然气（以下简称CNG）、额定工作压力为20MPa的燃气系统。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T3765卡套式管接头技术条件GB7258机动车运行安全技术条件GB17258汽车用压缩天然气钢瓶
GB17926车用压缩天然气瓶阀
GB/T14976液体输送用不锈钢无缝钢管GB/T17895天然气汽车和液化石油气汽车词汇
GB18047车用压缩天然气
GB/T18363汽车用压缩天然气加气口9燃气汽车专用装置的安装要求
GB19239
GB/T20735汽车用压缩天然气减压调节器GB24160
车用压缩天然气钢质内胆环向缠绕气瓶QC/T625
汽车用涂镀层和化学处理层
QC/T674
QC/T675
QC/T746
QC/T769
QC/T809
QC/T917
3术语和定义
汽车用压缩天然气电磁阀
汽车用汽油电磁阀
压缩天然气汽车高压管路
汽车燃气加热器
车用燃气喷嘴
燃气汽车专用手动截止阀
GB/T17895确定的以及下列术语和定义适用于本标准。3.1
燃气系统fuel-gassystem
在燃气汽车上专门安装的，由储气部件、供气部件、控制部件和安全部件组成的一整套系统。1
QC/T245—2017
过流阀excessflowvalve
安装在燃气系统中，当CNG流量超过设计流量值时，能自动截断CNG供给的部件。3.3
气体流量调节阀gasflowadjustor安装在减压调节器下游，控制CNG流量的部件。3.4
燃料轨fuel rail
连接燃料喷射装置的分配管或输送管。3.5
点火时间控制装置
Ignition timing controldevice安装在两用燃料汽车上，控制汽油和CNG两种燃料所需不同点火提前角的调节装置。3.6
燃气泄漏报警装置
leakagealarmdevice
安装在燃气汽车上，检测到有燃气泄漏或超过预设定值时发出报警的装置。4技术要求
4.1一般要求
4.1.1燃气系统应按经规定程序批准的产品图样和其他技术文件制造。4.1.2燃气系统应能适应的工作环境温度范围如下：a）安装于发动机舱，-40℃～120℃；b）安装于其他部位，-40℃～85℃。4.1.3燃气系统中其正常性能和安全功能受到CNG燃料特性、高压或振动影响的零部件，需要符合相应零部件标准的有关要求。4.1.4燃气系统零部件的连接接口应符合GB/T3765卡套式管接头技术条件等标准的要求，燃气系统零部件安装在汽车上应符合GB7258机动车运行安全技术条件、GB19239燃气汽车专用装置的安装要求的规定。
4.1.5燃气系统零部件中，与CNG接触的零部件，其材质应与CNG相容，若所用金属材料为黑色金属，应采用电镀、化学处理或涂漆等防腐措施，涂镀层和化学处理层应符合QC/T625的规定4.1.6不允许采用更换气瓶的方式为车辆加注CNG。4.2系统要求
4.2.1燃气系统应至少包括以下部件。a）加气口；
b）车用气瓶；
c）车用气瓶附件；
d）气压（量）显示器；
CNG手动截止阀；
高压CNG管线及接头；
汽车用CNG电磁阀；
减压调节器；
气体混合器或喷嘴；
低压气管及循环水软管；
过流保护装置；
CNG滤清器；
车用燃气泄漏报警装置；
ECU电子控制单元；
线束总成。
燃气系统也可包括以下部件。
气密盒；
单向阀；
燃料控制开关；
气体流量调节阀；
燃料轨；
CNG压力或CNG温度传感器；
防护罩；
预热器；
卸压阀；
点火时间控制装置；
喷嘴驱动器；
点火驱动器；
氧传感器；
凸轮轴（判缸）相位传感器；
仿真器；
转速传感器。
4.2.3在下列情况之一时，燃气系统应能自动切断CNG供给。a)
点火开关未打开；
发动机未运转；
CNG燃料管线断裂、脱落等。
4.3部件要求
4.3.1加气口。
QC/T2452017
CNG汽车上应至少安装一个加气口，且加气口上的防尘罩应能方便地固定在汽车上；加气口应符合GB/T18363的规定。
4.3.2气瓶。
4.3.2.1钢质气瓶应符合GB17258的规定：汽车用压缩天然气金属内胆纤维缠绕气瓶应符合GB3
QC/T245—2017
24160的规定；气瓶应当配有气瓶阀和气瓶安全阀等气瓶附件，气瓶阀应符合GB17926的规定。4.3.2.2如有必要，宜装气密盒和通风管等附件。4.3.3气压（量）显示器。
气压（量）显示器可采用压力表或其他气量显示装置。若采用压力表时，其压力表量程应为储气系统额定工作压力的1.53.0倍，推荐采用2.0倍。采用其他气量显示时，宜采用压力传感器及气量显示器。
4.3.4手动截止阀。
安装两只及两只以上气瓶的，应在气瓶到减压调节器之间设置CNG手动截止阀并符合QC/T917的规定，阀体上应注明额定工作压力值，并标明介质流向。4.3.5气密盒。
气密盒应有总截面大于450mm2的通风出口。4.3.6减压调节器。
4.3.6.1减压调节器应设置加热防冻装置。4.3.6.2减压调节器应有易于排放杂质的功能。4.3.6.3当减压调节器一级压力调节失效时，应有过压安全保护装置。4.3.6.4减压调节器应符合GB/T20735的规定。4.3.7滤清器。
在储气瓶到减压调节器之间应设置CNG滤清器，滤清器的滤芯宜可清洗或更换。滤清器可单独安装在管路中，也可组合安装在减压调节器里。4.3.8混合器。
当采用膜片式混合器时，应设置防回火装置。4.3.9燃气喷嘴。
车用燃气喷嘴应符合QC/T809的规定。4.3.10燃料控制开关。
对于两用燃料或双燃料汽车，应设置燃料控制开关，其挡位标记应标识清楚，能分别控制天然气、燃油的供给和停止。天然气和汽油电磁阀的操作均应由燃料转换开关统一控制；当电流被切断时，电磁阀应处于“关闭”位置。4.3.11线束总成。
线束接头采用插接件，线路中应设置过电流保护装置。4.3.12过流保护装置。
在气瓶到减压调节器之间靠近气瓶端应设置过流保护装置，过流保护装置应有在过流保护后，恢复正常时可以自动或手动复位的功能。过流保护阅可单独安装在靠近气瓶的管路中，也可组合在气瓶阀里。
4.3.13天然气电磁阀。
在气瓶到减压调节器之间应设置高压天然气电磁阀，并应符合QC/T674的规定。4.3.14车用汽油电磁阀。
车用汽油电磁阀应符合QC/T675的规定。
