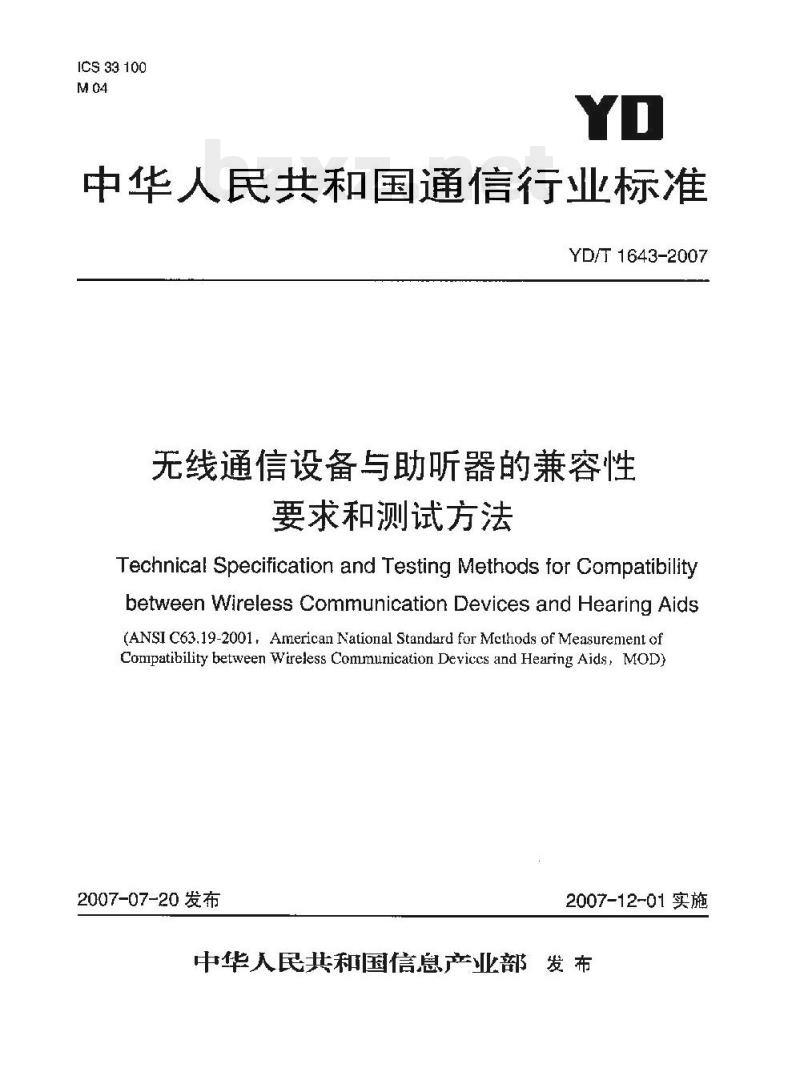

ICS 33 100
中华人民共和国通信行业标准
YD/T 1643-2007
无线通信设备与助听器的兼容性要求和测试方法
Technical Specification and Testing Methods for Compatibilitybetween Wireless Communication Devices and Hearing Aids(ANSI C63.19-2001. American National Standard for Methods of Measurement ofCompatibility between Wireless Communication Deviccs and Hearing Aids, MOD)2007-07-20发布
2007-12-01实施
中华人民共和国信息产业部发布前言

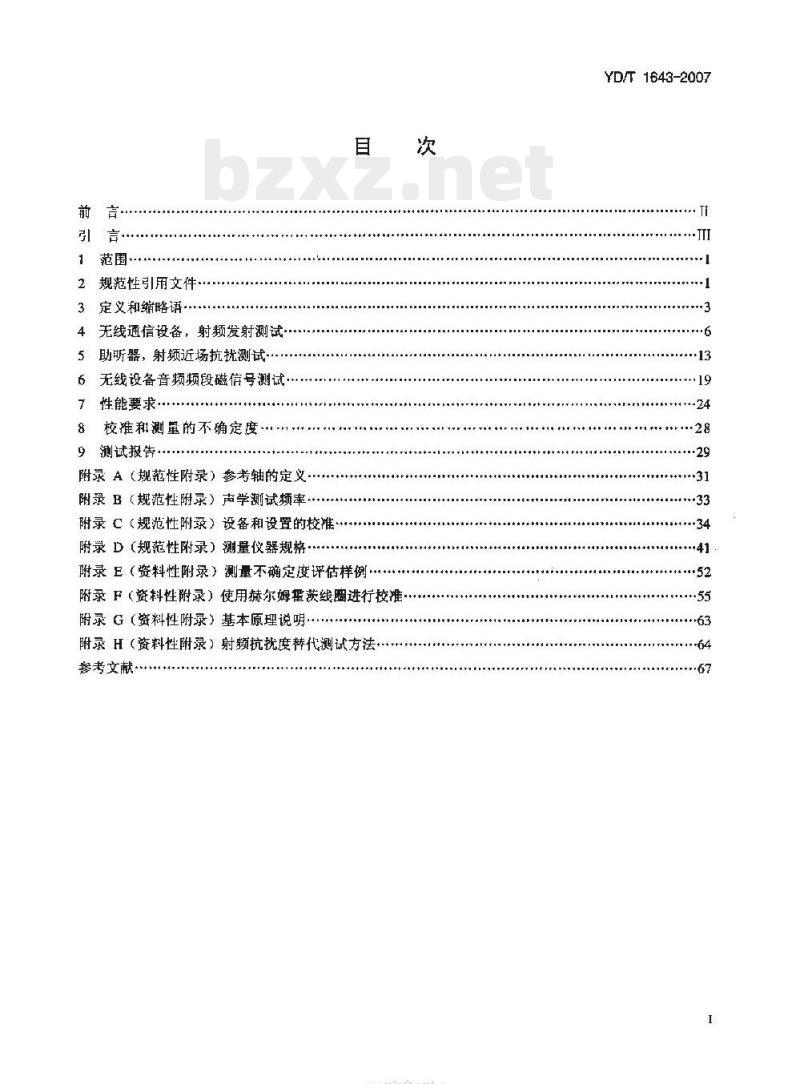

1范围
2规范性引用文件··
3定义和缩略语
4无线通信设备，射频发射测试
5助听器，射频近场抗扰测试·
6无线设备音频频段磁信号测试
7性能要求
8校推和测量的不确定度
9测试报告
附录A（规范性附录）参考轴的定义附录B（规范性附录）声学测试频率目
附录C（规范性附录）设备和设置的校准***附录D（规范性附录）测量仪器规格，附录E（资料性附录）测量不确定度评估样例，次
附录F（资料性附录）使用赫尔姆霍茨线圈进行校准·附录 G（资料性附录）基本原理说明·附录H（资料性附录）射频抗扰度代测试方法·参考文献
TKAONIKAca
YD/T 1643-2007
YD/T1643-2007

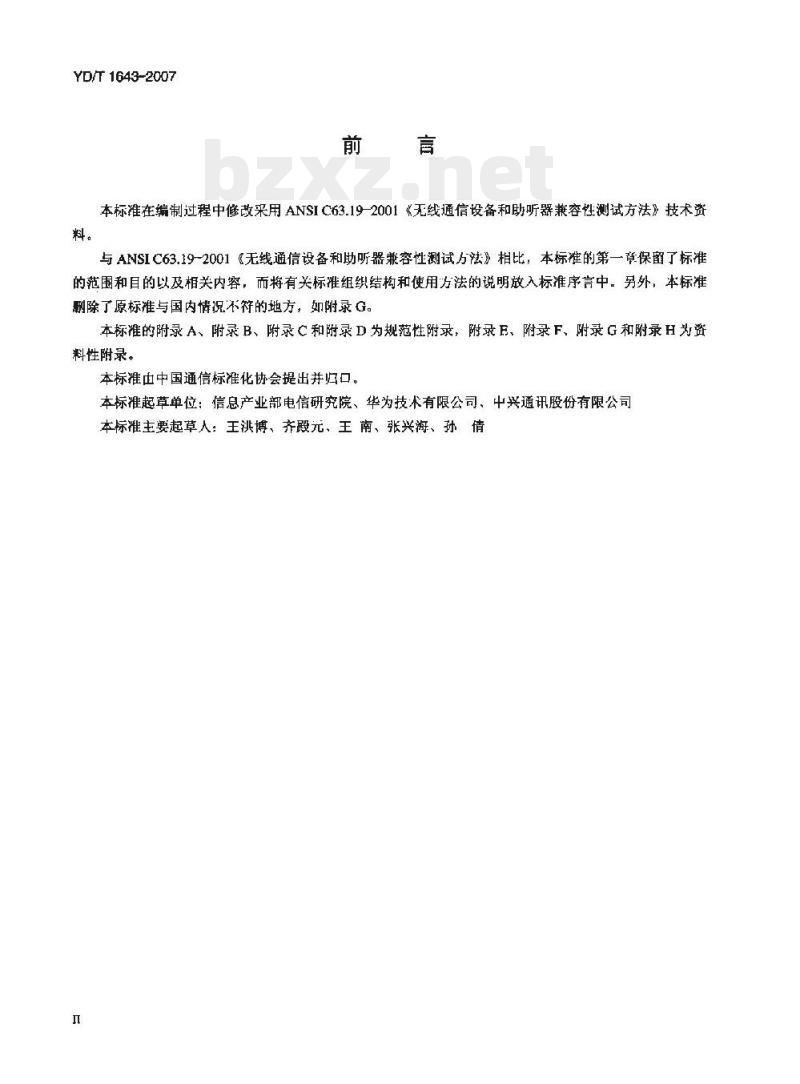

本标准在编制过程中修改采用ANSIC63.19-2001《无线通信设备和助听器兼容性测试方法》技术资料。
与ANSIC63.19-2001《无线通信设备和助听器兼容性测试方法》相比，本标准的第一章保留了标准的范围和目的以及相关内容，而将有关标准组织结构和使用方法的说明放入标准序言中。另外，本标准删除了原标雄与国内情况不符的地方，如附录G。本标准的附录 A、附录 B、附录C 和附录 D 为规范性附录，附录E、附录 F、附录 G和附录 H为资料性附录。
本标准也中国通信标准化协会提出并归口。本标准起草单位：信息产业部电信研究院、华为技术有限公司、中兴通讯股份有限公司本标准主要起草人：王洪博、齐殿元、王南、张兴海、孙、倩I
YD/T1643-2007

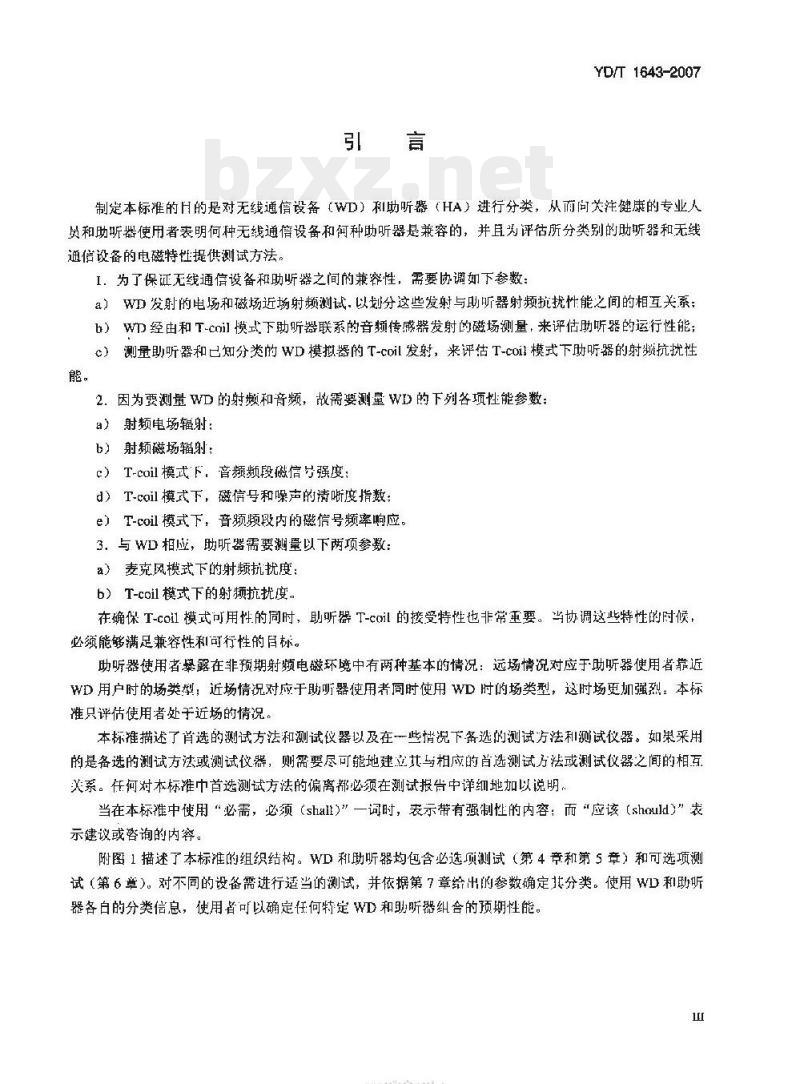

制定本标准的H的是对无线通信设备（WD）利助听器（HA）进行分类，从面问关注健康的专业人员和助听器使用者表明何种无线通信设备和何种助听器是兼容的，并且为评估所分类别的助听器和无线通信设备的电磁特性提供测试方法，I为了保证死线通信设备和助听器之间的兼容性，需要协调如下参数：a）W发射的电场和磁场近场射频测试.以划分这些发射与助听器射频抗扰性能之间的相互关系：b）WP经由和T-cnil模式下助听器联系的音频传感器发射的磁场测量，来评估助听器的运行性能；测量助听器和已知分类的WD模拟器的T-coil发射，来评估T-coil模式下助听器的射频抗扰性c
2.因为要测量WD的射赖和音频，故需要测量WD的下列各项性能参数：a)
射频电场辐射：
射频磁场辐射；
c）T-coil模式下，音频频段織信号强度：d）T-coil模式下，磁信号和噪声的清晰度指数；e）T-coil模式下，音频频段内的磁信号频率响应3。与WD相应，助听器需要测量以下两项参数：a）麦克风模式下的射频抗扰度：b）T-coil模式下的射频抗扰度：在确保T-coil模式可用性的同时，助听器T-coil的接受特性也非常重要。当协调这些特性的时候，必须能够满足兼容性利可行性的目标。助听器使用者翠露在非预期射频电磁环魔中有两种基本的情况：远场情况对应于助听器便用者靠近WD用户时的场类型；近场情况对应于助听器使用者同时使用WD时的场类型，这时场更加强烈：本标准只评估使用者处于近场的情况，本标推描述了首选的测试方法和测试仪器以及在一些情况下备选的测试方法和测试仪器。如果采用的是备选的测试方法或测试仪器，则需要尽可能地建立其与相应的首选测试方法或测试仪器之间的相互关系。任何对本标雅巾首选测试方法的偏离都必须在测试报告中详细地加以说明当在本标推中使用“必需，必须（shall)”一词时，表示带有强制性的内容：而“应该（should）”表示建议或咨询的内容。
附图1描述了本标雅的组织结构。WD利助听器均包含必选项测试（第4竞和第5章）和可选项测试（第6章）。对不同的设备需进行适当的测试，并依据第7章给出的参数确定其分类。使用WID和助听器各白的分类信息，使用者可以确定任何特定W和助听帮纠合的预期性能。HiKAONiKAca
YD/T 1643-2007
无线通信设备
测试和分类
射频辐射
第4章
射顿辆射分类
第7章
T-coril 模式
第6章
T-uoil 棋式
分类信点
月户路
合性能
8 和第 7#
助听器
测试和分类
射频抗扰
第5章
颜抗找分类
第了章
r-coil抗
第5章bzxZ.net
T-coil分类
第7章
一分类信息

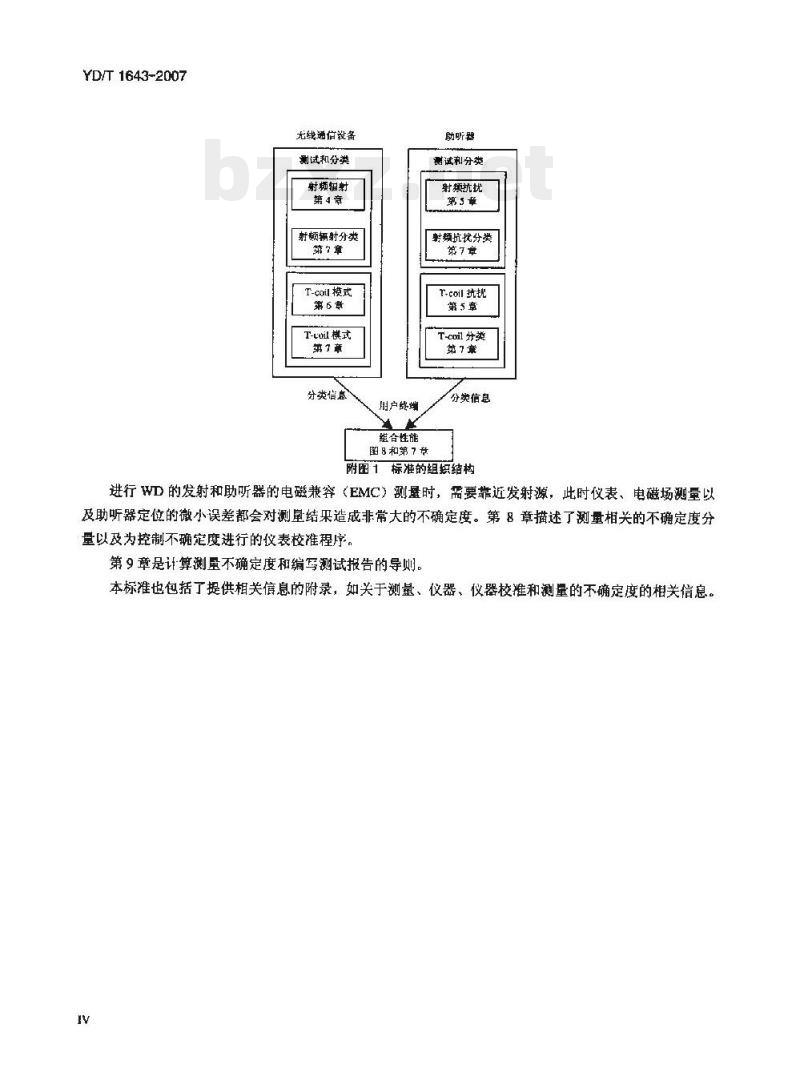

附图1标准的组织结构
进行WD的发射和助听器的电磁兼穿（EMC）测量时，需要靠近发射源，此时仪表、电磁场测量以及助听器定位的微小误差都会对测结果造成非常大的不确定度。第8章描述了测量相关的不确定度分量以及为控制不确定度进行的仪表校准程序。第9章是计算测量不确定度和编写测试报告的导则。本标准也包括了提供相关信息的附录，如关于测量、仪器、仪器校准和测量的不确定度的相关信息。V
1范围
YD/T 1643-2007
无线通信设备与助听器的兼容性要求和测试方法本标准规定了无线通信设备（WD）和助听器（HA）之间的兼穿性分类要求和测试方法，本标准适用于与助听器同时使用的无线通信设备和与无线通信设备同时使用的助听器。本标准适用于频率范围为800~950MHz.和1.6~2GHz.之间的通信业务，包括无绳电话.移动电话利个人通信服务（PCS）等，随着2.4GHz以及其他频率范围的业务的普及，今后的版本中也可能会增加相应测试内容。本标雅适用于有声学输出的所有类型的声音输出助听器，包猛（如)：耳背式助听器（BTE)、内式助听器（ITE）、耳道式助听器（ITC）、完全深耳道式助听器（CIC）等类型，测量方法规定助听器运行在声音输入模式（麦克风输入）或电磁线圈（T-coil）输入模式下进行测量。2规范性引用文件
下列文件中的条款通过本标准的用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于木标准：然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。ANSIC63.19-2001
ANSI C63.2-1996
ANSI C63.4-1992
ANSI C63.5-1998
ANSI C63.14-199E
ANSI S3.5-1969
ANSIS3.7-1995 (R1999)
ANSI S3.22-1996
ANSI S3.25-1979
Draft ANSI S3.79
ELA RS-504-1983
FCC 47 CFR 2
FCC 47 CFR 15
FCC 47 CFR 68
EC 118-0:1993
IEC 118-4:1981
IEC 118-7: 1983
无线通信设备和助听器兼容性测试方法10Hz~40GHz电磁噪产和电磁场强度检测仪表标准9kHz-40GHz范围的低压电气和电子设备发出的无线电噪声的测量方法
电磁兼容性.磁干扰（EMI）控制中辐射测量.天线的校准：：电磁兼容性（EMC），电磁脉冲（FMP）和静电放电（ESD）的技术词典
封闭式仿真耳
耳机耦合器校准方法
助听器特性规范
封闭式伤典耳
语音猜晰度指针计算方法
与助听器兼容的电话磁场密度判据频率分配和无线电协定问题通用条款和规则（1997）无线电频率设备（1997）
终端设备与电话网络的（1997）助听器第0分：电声特性测量
助听器电声特性测量方法第4部分：用于助听器的音频感应线圈的磁场强度
助听器电尚特性测量方法第7部分：助听器传输质量检查性能测1
TKAoNIKAca
YD/T 1643-2007
Draft IEC 118-13
IEC 126:1973
TEC 60118-0: 1983
TEC 60118-7: 1983
IEC 60118-13:1997
IEC 61000-4-3: 1998
IEC 61094-1 (1992-06)
TEC61094-2(1992-03)
EC61094-3 (1995-11
EC 61094-4 (1995-11)
TEC 711: 1981
TEC 60318-1 (1998-07)
TEC 60318-2 (1998-08),
第1版
TEC 60318-3 (1998-08),
第1版
TEEEStd 149-1979
TEEEStd269-1992
IEEEStd291-1991
EEE Std 299-1991
IEEE Std 661-1979
IEEE Std 1027-1996
IEEE Std 1028-1996
EEE Std 1309-1996
TEEE Std C95.1-1999
IEEE Std C95.3-1991
(R1997)
ISO 3-1973
ISO 266-1975
TU-T，蓝皮书，第5卷，
ITU-T，蓝皮书、第 5 卷
NIS 81：第 1 版
量方法
助听器电声特性测量方法第13部分：[FC77B/153/CDJune1995测量插入式助听器耳塞机的EC基准耦合器助听器第0部分：电声特性测量
助听器电声特性测量方法第7部分：助听器传输质量检查性能测量方法
助听器电声特性测量方法第13部分：电磁兼容（EMC）一产品标准电磁兼容试验和测量技术射频电磁场辐射抗扰度试验测量传声器第1部分：实验室标推传声规范测量传声器第2部分：用互易对实验室标准传声器进行压力校准的基本方法
测量传声器第3部分：用万易技术对实验室标准传声器的白由场校准的基本方法
测量传声器第4部分：传声器工作标准规范用耳塞耦个到人耳的耳机测量用塞耳模拟器电声学人的头和耳模拟器第1部分：超级听力耳机的校正用耳模拟器
电声学人的头和耳模拟器第2部分：在扩展的高频范围内测听力耳机校正用间歇听力耦合器
电声学人的头和耳模拟器第3部分：用于听力测定计的超听力耳机校正用声耦合器
天线的测试程序
电话机的传输性能测量的标准方法正弦连续波电磁场场强测量的标准方法，30Hz~30GHz测量电磁屏蔽有效性的标准方法确定电话连接的日标负载率的标准方法测量电话接收机周围磁场强度的方法30MHz~5GHz.范围内射频吸收性能评估推荐方法额率为9kHz～40GHz的电磁传感器利场探头校准，不包括天线曝露在电磁区域3kHz-300GHz播频率下对人体的安全水平的影响人处于100kHz-300GHz磁场时射频电磁场的测量和计算的推荐实施规程
优先数和优先数系
声学—测量优先频率
电话传输量系列建议，建议P.50-1993，人工声电话传输质量系列建议，建议P.37-1993，围绕电话于柄耳附近提供助听器耦合的磁场强度
EMC测量中的不确定度分析，1994 年5月NIS 3003：第8版
NIST技术笔记1297
TLA/EIA/IS-55-A
TLA/EIA/IS-91
TIA/EIA/IS-95
TLA/ELA/IS-136.1
TIA/ELA/IS-136.2
TIA/EIA/IS-137
TIA/ELA/IS-138
TLA/EIA TSB31-A, Pait 68
3定义和缩略语
YD/T 1643-2007
校准测量中的不确定度和置信性的说明，1995年5月NIST测量结果不确定度的评估和表示导则，1994年9月800MHz双模移动台最低特性标推建议，1993年9月800MHz模拟移动电话移动台·基地台兼容性标准，1994年10月双模宽带扩展频谱移动系统移动台—基地台兼容性标准，1993年7月
800MHzTDMA移动一无线电十扰---移动台一基地台兼容性数字控制信道，1994年12月
800MHzTDMA移动一无线电-干扰—移动台基地台兼容性-通信信道和FSK控制信道，1994年12月800MHzTDMA移动一无线电干扰一移动台最低特性标准，1994年12月
800MHzTDMA移动一无线电干扰-一基地台最低特性标准，1994年12月
基本原理和测量导则，1992年3月下列定义和缩略语适用于本标准。3.1定义
除在本标准3.1节特别注明的定义之外，ANSIC63.14-1998、IEEE100和《正EEE标准术语权威词典》第七版中的定义都适用于本标准。优先使用特定的产品标准或者是适用法规中的定义。定义来源（如果适用）都将会紧接在定义后用括号引出，可接受度
无线通信设备（WD）和助听器一起使用时，达到通信需要的可辨别和可理解的程度。清晰度权重因子
权重因子用于根据干扰的声音频谱内容将来白不通十扰源的读数归：化。例如，由217Hz的TDMA信号产生的干扰比50Hz的TDMA信号产生的干扰所引1起的声音清晰度的降级高约5dB。这是因为对语音识别而言：217Hz干扰信号在音频范问内造成的影响最为重要。频耦合方式
在设备的两个部分之间使用声音传输信号。音频频率
与正常可听到的声波对应的频率。注：1）频频事范围人约为15-20000Hz。2）本术语经常简称为音频，稍做修改后用来表明设备或系统意图工作的音频频率，例如、音频放大器。音频频段
15~20000Hz的频率范围（参见“音频频率\）。音频频段磁信号一有意信号（ABMI）有意磁信号的测量。
TKAoNIKAca
YD/T 1643-2007
育频频段磁信号无意信号（ABM2）无意磁信号的测量，如电池电流或类似的非信号元素产生的干扰。音频频段磁信号（ABM）清晰度权重因子（AWF）ABM1和ABM2的音频赖段磁 AWF。兼容性：
无线信设备（W）和助听器一-起使用时，为向用产提供避信需要的清晰度和可理解度的能力。史精确的术语T-coil兼容性，指的是无线通信设备号与助听器T-coil之间的耦合满足本标准中的要求。数字无线电话
在空气介质中采用数字传输格式、基于射频的无线电话。注释：一般的这些设备都在FCCParts22和Parts24准则管制下，附录G包含了这些设备的更多的细节，定向耦合器
一个传输耦合设备，（理想情况下）能分别对传输线的（通过已知的耦合损耗）前向（入射）或反成（反射）波进行采样。
发射带宽（B）
两点之间的信号带宽，单位为赫慈（Hz）。这两点一点低于载波中心频率，一点高于载波中心频率，且比调制裁波的最大值低26dB。发射带宽通过使用带有峰值检波功能、分辨率带宽约为被测设备发射带宽的1%的测量仪器求得，
远场区域
天线的场区域，在该区域内角度场分布跟天线区域内特定点之间的距离没有关系，注；1）对于半波偶极了，参考点逆带取天线的中心点，但是，它可能在天线表面的任意地方，2）对于半波偶极了，\般认为远场区域是距离大丁1/2π的区城，其中入是波长，对于半波偶极子。这个审离位于远场和近场区域之问的过渡区域的儿何中心。3）距离为3倍波长时认为其位于远场区域内。前向功率
由功率放大器（或发生器）输出通往负载的功率。助听器
一个专用的、可佩戴的、利用空气传导增强声音的设备，用于补偿听力的损害。输入参考干扰值（IRIL）
等量音频输入声压值（通常在IkHz），可以在助听器中产生跟射频干扰源等效的音频输Il。IRIL可以通过将音频干扰输出减去音频增益（单位为dB）得到。有意的辐射体
通过辐射或传导有意产生和发射电磁能量的设备谢量琴考点
通常为耳机扬声器开口的中心。如果使用了次级感应源，那么物理位置可能与耳机中心有一些偏移。注：有线电诉的参考点缩写为ERP（人耳参考点），它与有效辐射功率ERP的缩写定相同的。近场区域
处于天线和其远场区域之间的空间区域注：1）近场包括分别随3变化的准静态场和随，变化的感应场，但不包括随r1变化的辐射区，4
2）对于半波偶极子，通带认为近场区位于距离远小于12元的区域，其中1为波长。YD/T 1643-2007
3）对于一个非带短的偶极子球者等效的辐射体，近场区外边界遭常认为位于距天线表面12元的距离处，4）对于本标准，通常认为近场区位于不人于无线通信设备工作频率波长的15的区域，因此，当频率为800MHz时，可以计算出近场区是7.5em：而当频率为3GHz时、则减少到2cm.净功率
传输线上同一位置的前向功萃减去反射功率。SAEJ5311个人通信服务设备
工作频率由相应调节部门规定的有意辐射体，为个人或商业集团广泛提供移动或者固定辅助的通信业务。反射功率
由于传输线和负载之间的阻抗不匹配面自负载反射回来通向功率放大器（或者发生器）的功率。声压电平（SPL）
用分贝表示，声压电平是声压与参考声压之比的对数（以10为底）的20倍。注：对于本标准，参考值是20μP（微帕斯卡）。电磁线围（T-coil）
在一些助听器中接收磁信号而不是音频信号的感应线圈。接收的磁感应方式通常跟电话，听众席循环系统或其他提供所需磁场输出的系统联合工作。横电磁波（TEM）小室
在观测频率范围内，设计使用横电磁波（TEM）模式的测量设备。常见的为双端口TEM小室（也称作 Crawford 小室）和宽带 TEM 小室。宽带横电磁波（WBTEM）小室
一种护展了可用频率范围的TEM 小室。通常可以通过将双端口 TEM小室的一端用一个宽带的负载取代米实现，例如通常使用的GTEM小室。无线通信设备（WD）
利用射频能量的通信设备，在无线通信网络中使用，如蜂窝网或个人通信服务网络。3.2缩略语
音频频段磁信号
音频频段有意磁信号
音频频段无意磁信号
自动增益控制
幅度调制
美国国家标准协会
清晰度权重因子
耳背式（助听器）
联邦管理法规
完全深耳道式（助听器）
数字音频界面
以20为参考的声压值，单位为分贝5
TKAoNIKAca
YD/T 1643-2007
T-coi!
WB TEM
欧洲助听设备制造商协会
欧洲电信标准协会
国际电工委员会
关国电子电气工程师协会
输入参考环境噪声
输入参考干扰值
国际标推化组织
耳道式(听器）
耳内式(助听器)
北美数字蜂窝系统
输出声压等级
个人电脑
个人通信业务
品质困数
算术平均值
接收机
声压电平
电磁线圈
时分多址
横电磁波
发射机
电压驻波比
宽带横电磁波
无线通信设备
无线通信设备，射频发射测试
本章给山在使用助听器的受控区域由无线通信设备（WD）产生的电场和磁场近场测试导则。第5章规定了需要一同测试的助听器的抗扰度测试。在本标准中，脉冲指的是使用：个不连续的RF包络或载波。附录G中给出了该类无线电话系统的例子。这些系绕可能工作在个非常大的射频频率范围内，但是本标准将频率范固限定在800MHz~3GHz，另外，通常认为只要测量由制造商规定的、光线通信设备正常工作时发射频率下的一个特定的脉冲射频无线通信设备即可，但是，准确的评估没有必要只限制于那些频率。
4.1测量仗器和工具
对测量工具的一般要求参照文献!!，在C.1章中也有补充。YD/T1643-2007
测量设备、测量工具和配置的稳定性对测量精度的影响很大，因此必须存细考虑第8牵和附录E中描述的影响测量不确定度的各个因子。应该尽量减少测量的不确定度，提高测量的精确性和可重复性。4.1.1测量仪器
本小节列出了执行测试所需的测量仪器。所用的测量仪器应该与附录D的规范相符。a）近场电场探头；
b）近场磁场探头：
c）探头定位装置：
d）WD的支持系统：
e RF 屏蔽室，
4.1.2近场测最系统
近场测量系统必须包括一个尺寸很小的电场探头（与波长相比）和磁场探头，探头适用于测量RF场场强而不会明显的干扰无线通信设备产生的场。典型的探头由低介电特性的塑料构造而成，使用高阻抗传感器将有源元件的测量信总传递给测量系统。在IEEEStdC95.3-1991中，为了避免明显的测量误差，建议探头与被测设备之间的距离不应该小于探头有源元件长度的3倍。因为测量距离要求为1cm，那么探头有源元件长度应小于0.33cm或相应测量频率的最人波长的0.1倍。
探头必须校准，其不确定度应优于+2dB。本标准C.3节讨论如何按照EEE1309-1996的要求进行探头校谁。
固定和移动探头来接近无线通信设备的方法也是需要的。定位装置必须保证有足够的精确性和可重复性，以确保测量不确定度在±2dB以内；同时定位装置也必须尽可能的减小其对RF场的干扰。因此，为了不降低测量精确性，推荐使用射频透射材料制成的探头定位装置，或者使其与无线通信设备保持相当距离。
使用自动的移动系统，如机械手臂或三轴定位装置，是测量的首选，因为其能提供优秀的探头定位精确性和可蛋复性。但是，使用任一系统都必须验证其定位精确性和可重复性，另外，也可以使用乎动定位装置。建议手动系统同时使用定位灾具米协助推确定位探头。这种夹具应该由泡沫塑料或者对射频透射的材料制成。
4.2量配置
无线通信设备必须维持连接，并且至少在2倍于测量频率波长的距离内没有射频反射物体，或者使得所有的反射均低于期望信号20dB。距离最近的反射物2倍波长是为了保证来自该反射物的反射损耗至少有20dB。当无法测量实际的反射损耗时，即可采用2倍波长问隔的原则。无线通信设备和探头必须位十满足C.1.1节要求的屏蔽空内，支摔无线信设备的支架可以采用泡沫塑料和低介电带数的塑料。测量系统必须易于接近无线通信设备正常工作时最接近助听器的区域。在实际的使用过程中，助听器的佩戴者会将无线通信设备摆放在最佳位置，使得无线通信设备与助【在ANSIC63.4-1992川给广对测量工.的一般要求。除非另行声明，ANSIC63.4-1992的要求都适用于本标准，包括场地的设计、尺寸和验证。1G11z以上的场地附加验证要求日前正处于儿发阶段7
KAONKAca
