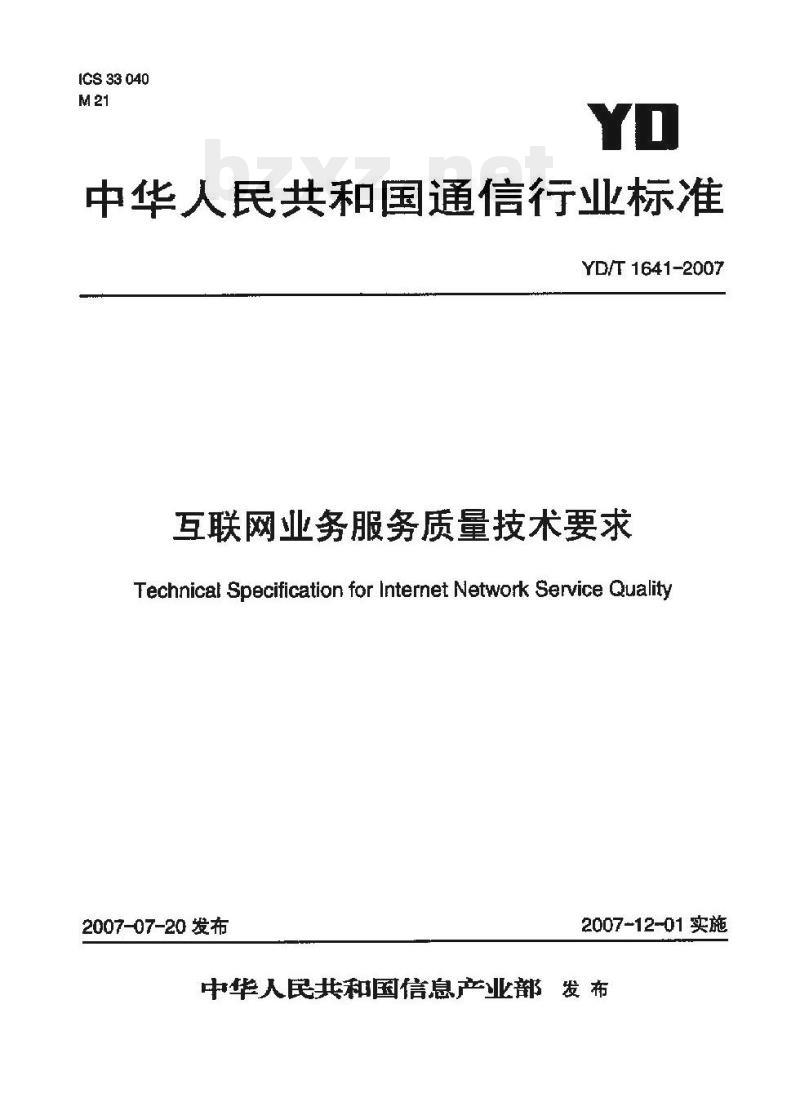

【YD通讯标准】 互联网业务服务质量技术要求

ICS33040
中华人民共和国通信行业标准
YD/T 1641-2007
互联网业务服务质量技术要求
Technical Specificationfor Internet Network Service Quality2007-07-20 发布
2007-12-01 实施

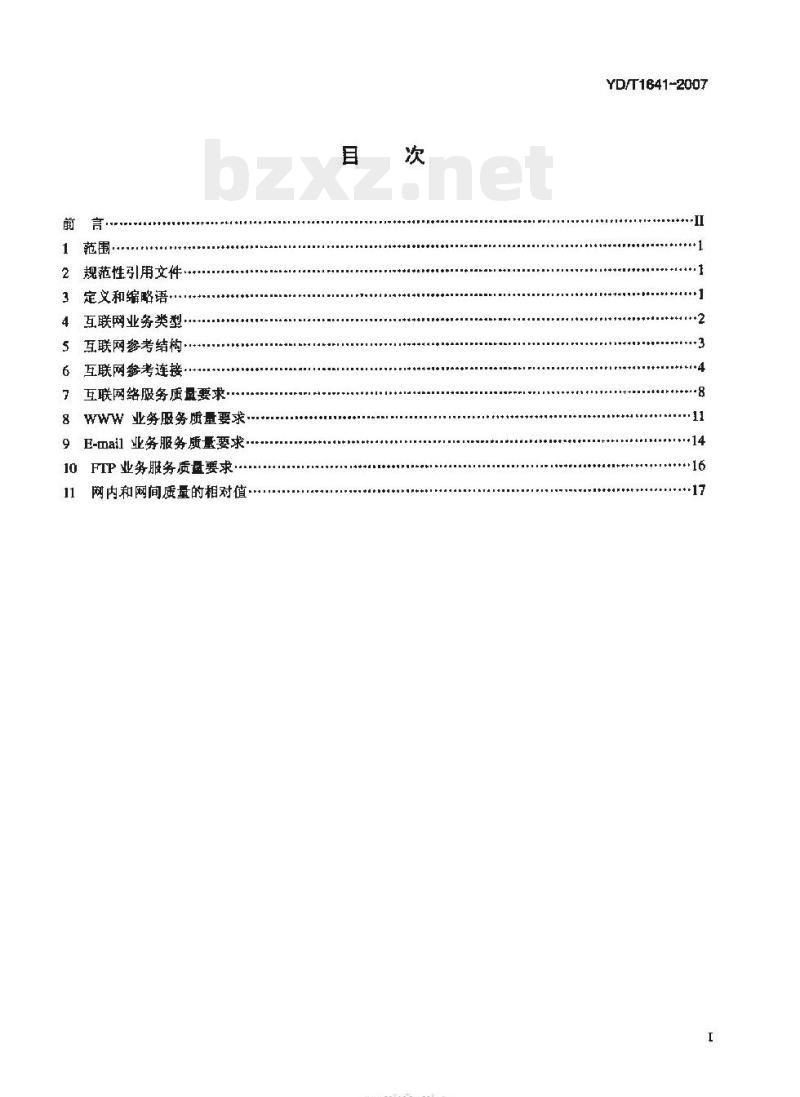

中华人民共和国信息产业都发布前言·
规范性引用文件：
定义和缩略语
互联网业务类型
互联网参考结构
互联网参考连接·
互联网络服务质量要求
WwW业务服务质量要求
9E-mail 业务服务质量要求-
FTP业务服务质盘要求
11网内和网间质量的相对值.
TIKAONTKAca-
YD/T1641-2007
YD/T1641-2007
本标准为互联网络和业务服务质量系列标准之一。该系列标准结构及名称如下：（1）YD/T1641-2007互联网业务服务质量技术要求；（2）YD/T1642-2007互联网业务服务质量测试方法。本标准与 YDT 1642-2007
&互联网业务服务质量测试方法》配套使用。本标推由网络互联互通技术标准工作组提出。本标准由中国通信标准化协会归口。本标准主要起草单位：信息产业部电信研究院、中国联合通信有限公司、中国卫星通信集团公司，中国铁通集团公司、中国网络通信集团公司、中国电信集团公司、中国移动通信集团公司本标准主要起草人：袁琦、高裁、魏亮、装伟、李俊、苏亚民、赵金生、周刚、李乐生、王　岩

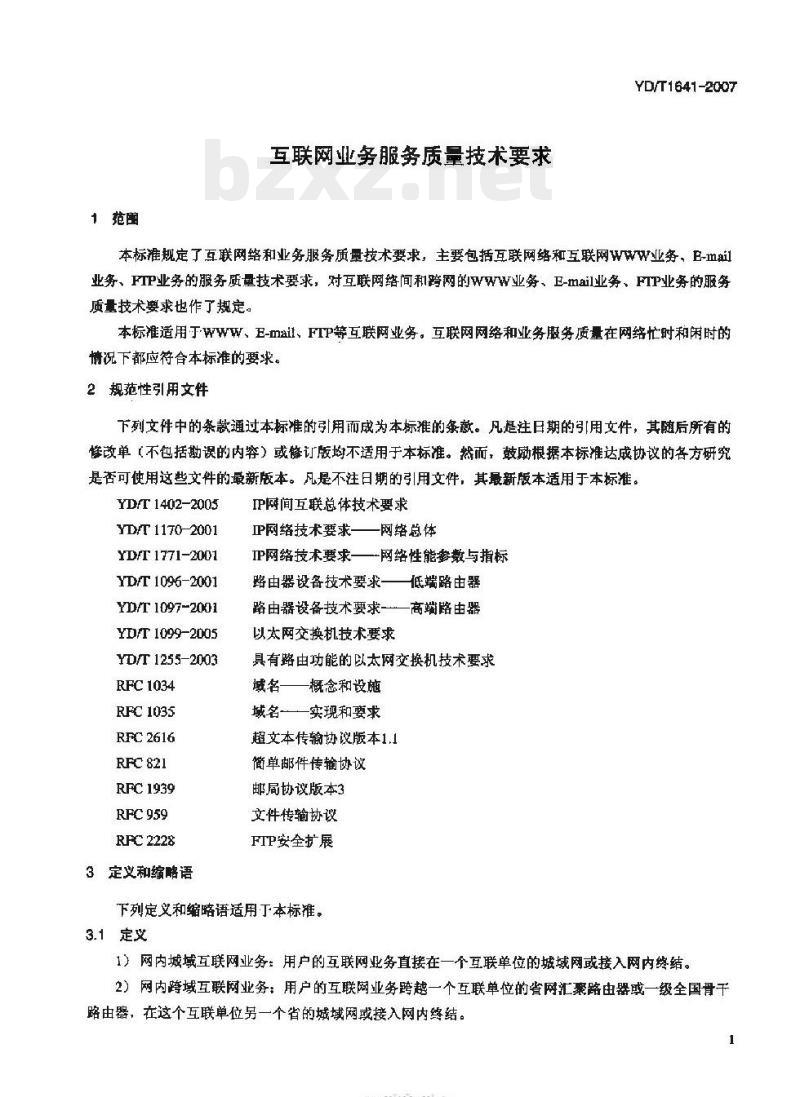

1范围
互联网业务服务质量技术要求
YD/T1641-2007
本标准规定了互联网络和业务服务质量技术要求，主要包括互联网络和互联网WwW业务，B-mail业务、FTP业务的服务质量技术要求，对互联网络间和跨网的WWW业务、E-mail业务、FTP业务的服务质量技术要求也作了规定。
本标准适用于WWW、E-mail、FTP等互联网业务。互联网网络和业务服务质量在网络忙时和闲时的情况下都应符合本标准的要求。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标的条敏。凡是注日期的引用文件，其随后所有的惨改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。YD/T 1402-2005
YD/T1170-2001
YD/T1771-2001
YD/T 1096-2001
YD/T 1097-2001
YD/T 1099-2005
YD/T1255-2003
RFC1034
RFC 1035
RFC2616
RFC821
RFC1939
RFC959
RFC 2228
3定义和缩略语
IP网间互联总体技术要求
P网络技术要求——网络总体
IP网络技术要求网络性能参数与指标路由器设备技术要求——低端路由器路由器设备技术要求一一高路由器以太网交换机技术要求
具有略由功能的以太网交换机技术要求域名——概念和设施
域名——实现和要求
超文本传输协议版本1.1
简单邮件传输协议
邮局协议版本3
文件传输协议
FTP安全扩展
下列定义和缩略语适用于本标准。3.1定义
1）网内城域互联网业务：用户的互联网业务直接在一个互联单位的城域网或接入网内终结。2）网内跨域互联网业务：用户的互联网业务跨越一个互联单位的省网汇聚路由器或一级全国骨千路由器，在这个互联单位另一个省的城域网或接入网内终结。1
YKAONKAca=
YD/T 1641-2007

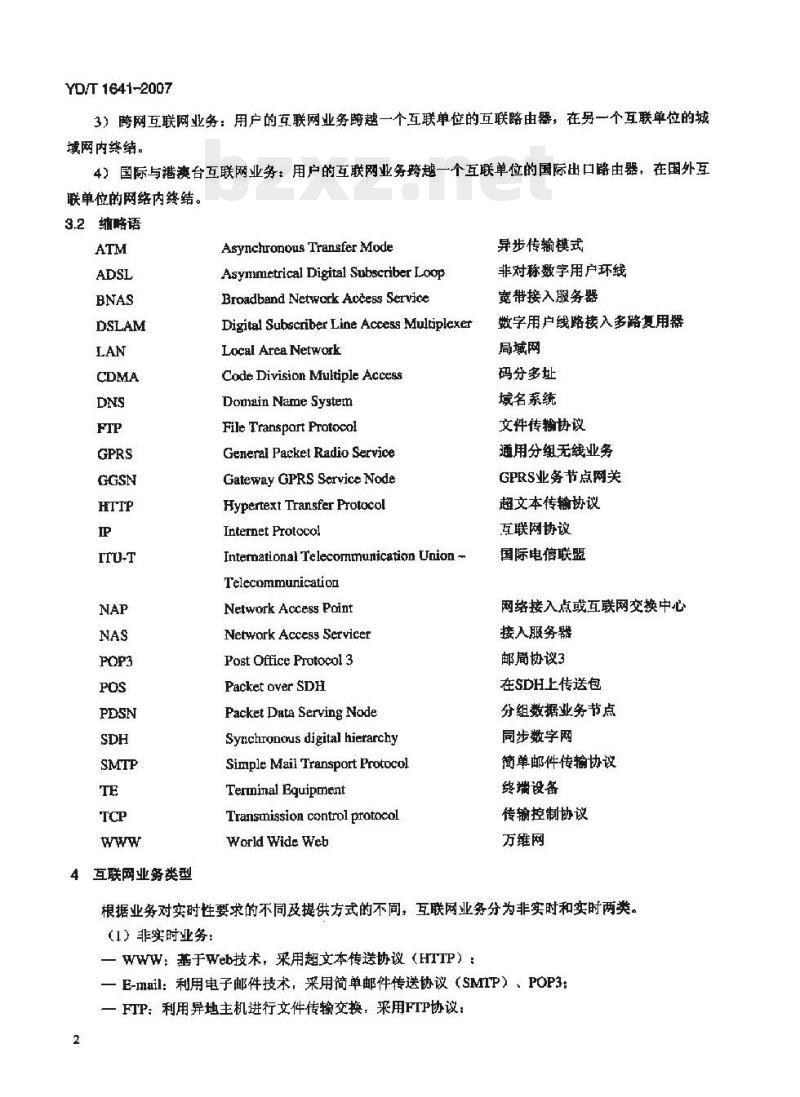

3）跨网互联网业务：用户的互联网业务跨越一个互联单位的互联路由器，在另一个互联单位的城域网内终结。
4）国际与港澳台互联网业务：用户的互联网业务跨越一个互联单位的国际出口路由器，在国外互联单位的网络内终结。
3.2缩略语
4互联网业务类型
Asynchronous Transfer Mode
Asymmetrical Digital Subscriber LoopBroadband Network Access ServiceDigital Subscriber Line Access MultiplexerLocal Area Network
Code Division Multiple AccessDomain Name Systen
File Transport Protocol
General Packet Radio ServiceGateway GPRS Service Node
Hypertext Transfer Protocol
Internet Protoco!
Interaational Telecomtnunication Union -Telecommunication
Network Access Point
Network Access Servicer
Post Office Protocol 3
Packet over SDH
Packet Data Serving Node
Synchronous digital hierarchySimple Mail Transport ProtocolTerminal Equipment
Transmission control protocolWorld Wide Web
异步传输模式
非对称数字用户环线
宽带接入服务器
数字用户线路接入多路复用器
局域网
码分多址
域名系统
文件传输协议
通用分组无线业务
GPRS业务节点网关
超文本传输协议
互联网协议
国际电信联盟
网络接入点或互联网交换中心
接入服务器
邮局协议3
在SDH上传送包
分组数据业务节点
同步数字网
简单邮件传输协议
终端设备
传输控制协议
万维网
根据业务对实时性要求的不同及提供方式的不同，互联网业务分为非实时和实时两类，（1）非实时业务：
一WWW：基于Web技术，采用超文本传送协议（HTTP）：一E-mail：利用电子邮件技术，采用简单邮件传送协议（SMIP）、POP3：一FTP：利用异地主机进行文件传输交换，采用FTP协议，2
其他。
（2）实时业务：即时消息，语音、视颊等。YD/T1641-2007
本标准主要规定非实时业务中的WWW业务、E-mail业务，FTP业务服务质量技术要求，互联网中的其他非实时业务和实时业务的服务质量技术另行规定。5互联网参考结构
图1描述了一个典型的互联网参考结构，一个用户的业务流需要穿过多个互联单位构成的互联网络到达对端。
每个互联单位的网络结构如图2所示，网络结构组织根据运营、管理和地理区域等因紊可以分为三级结构或二级结构。三级结构为：一级全国骨干网、二级省网和三级城域网。视各地的不同业务需求和网络情况，可以将二级两和三级城域网合二为，成为二级结构：一级全国骨干网、二级城域网。互联网
互联单位
省用2
城域网3
蜗到烟网络
用户到用户连接
图1互联网参考结构
闽际出口
普用2
省网2
图2互联单位的网络结构
TKAoNTKAca-
互联单位
全国骨干网1
YD/T1641-2007
6互联网参考连接
6.1互联网国内参考连接
根据互联单位的网络结构情况，图3列出了互联网在国内的一个参考逆接，用户的连接可以在一个互联单位的网络内完成，也可以在两个互联单位的网络内完成。两个互联单位的网络通过互联路由器GW相连。
用户接入互联网的方式主要有拨号接入、ADSL接入、LAN接入、无线接入（GPRS、CDMA-IX等）、WLAN接入以及卫星接入。用户终端相应连接的接入设备有NAS、DSLAM/BNAS、Switch、PDSN或GGSN。一般情况下，如果网络是三级网络；用户终端连接上接入设备后，经过三级城域网的接入路由器Rw、汇聚路由器Rap和核心路由器R3c，与省网的汇案路由器R2p和核心路由器R2c相连，再进入一级全国骨干网的汇聚路由器RD、核心路由器Ric或互联路由器GW，参考连接如图3所示。如果网络是二级网络，则不存在省网的汇聚路由器R2和核心路由器R2C。互联网业务服务器一般位于本端或对的接入网和城域网内，在城城网通过交换机连接在城域网的接入路由器或汇接路由器上。本标准规定的互联网业务服务质量以最差的情况来计算，假设业务服务器放在对端的接入网络内，城域参考距离为300km，网内全程参考距离为8000km，长途直联时互联路由器间参距离2000km，网间全程参考距离为9000km。用户互联网业务的终结方式包括：，直接在一个互联单位城域网或接入网内终绪：，跨越一个互联单位的省网汇聚路由器或一级全国骨干路由器，在这个互联单位另一个省的城域网或接入网内终结：
，跨越一个互联单位的互联路由器，在另一个互联单位的城域网或接入网内终结，目前各互联单位通过一级全国骨干网的互联路由器互联，这种业务需要跨越一级全国骨干网络：跨越一个互联单位的国际出口路由器，在国外互联单位的网络内终结。NAST
无线接入
WLAN接入
卫星拨入
Swichy
无线接入
WLAN 接入
卫星接入
HeHHRioH
互联单位！
互联单位 1互联单位 2
图3互联网国内参考连接
8.2网内城域互联网业务攀考连接YD/T1641-2007
如果用户的互联网业务在一个互联单位的城域网或接入网内终结，这种业务叫做网内城域互联网业务。用户通过连接的接入设备接入城城网络，在城域网内直接访问互联网业务服务器。城域互联网业务的参考连接如图4所示。
Salitehi
无鹅嵌入
WLAN 接入
卫星接入
Swrlitcby
无归接人
WLAN按入
卫星接入
交获机
业务服务器
图4网内城域互联网业务餐考连接6.3网内跨城互联网业务参考连接如果用户的互联网业务跨越一个互联单位的省网汇聚路由器或一级全国骨干路由器，在这个互联单位另一个省的城域网或接入网内终结，这种业务称作内跨域互联网业务。用户通过连接的接入投备和路由器后，可以跨越一个互联单位的省网汇聚路由器，在省网的另一个城域网或接入网内访问互联网业务服务器，也可以跨越省网汇案路由器和全国骨干路由器：在这个互联单位另一个省的城城网或接入网内访问互联网业务服务器。网内跨域互联网业务的考连接如图5所示。TKAoNTKAca-
YD/T1641-2007
Swrichy
无线携入
WLAN接入
卫星接入
Swritchy
无践接入
WLAN接入
卫现接入
Sritehy
无我接入
WLAN入
卫望获入
6.4跨互联网业务参考连接
业务服务器Www.bzxZ.net
交换机
业务服务器
交换机
互联单位1
图5网内跨城互联网业务参考连接RaD
如果用户的互联网业务跨越一个互联单位的互联路由器，在另一个互联单位的城域网或接入网内终结，这种业务称作跨网互联网业务。用户通过连接的接入设备或路由器后，跨越一个互联单位的互联路由器，在另一个互联单位的城域网或接入网内访问互联网业务服务器。跨网互联网业务的参考连接有两种方式，如图6所示。
（1）用户和互联网业务服务器位于互联路由器所在的城市，用户的五联网业务接入一个互联单位的城域两，跨越互联路由器，在另一个互联单位的城域网内终结；（2）用户和互联网业务位于不同城市，用户的互联网业务接入一个互联单位的城域网，跨越省网路由器、互联路由器，在另一个五联单位的城域网内终结。NAS
Salichy
无战接入
WLAN接入
卫里接入
Switchr
无线接入
WLAN接人
卫星接入
Switch
无规速入
WLAN提入
卫星接入
Switchv
无级接入
WLAN接人
卫量接入
互联单位1
互联单位2
交换机
业务服务器
互联单位！
互联单位2
交换机
业务服务器
图6聘网互联网业务参考连接
6.5国际与港澳台互联网业务参考连Rac
YD/T1641-2007
如果用户的互联网业务跨越一个互联单位的国际出口路由器，在国外互联单位的网络内终结，这种业务称作国际与港澳台互联网业务。国际与港澳台互联网业务的参考连接如图7所示。ikAoNTKAca-
YD/T 1641-2007
Switchy
无说摄入
LAN接入
卫里接入
7互联网络服务质置要求
7.1用户接入网络的接通率要求
互联单位1
图？国际与港澳台互联网业务参考连接国际链路
用户接入网络的接通率指用户接通网络且认证成功的次数和连接的有效总次数之比，有效总次数应排除用户因案造成的输入错误号码、输入错误账号和密码等的连接次数。根据相关投备和技术标准，用户接入网络的接通率要求如下：用户通过拨号方式接入网络的的接通率平均值大于97%，最低值为96%：用户通过ADSL方式接入网络的的接通率平均值大于97%，最低值为96%；用户通过LAN方式接入网络的的接通率平均值大于98%，最低值为97%：用户通过无线方式接入网络的接通率平均值大于92%，最低值为91路：用户通过WLAN方式接入网络的接通率平均值大于92%，最低值为91%；用户通过卫星方式接入网络的接通率单均值大于92%，最低值为91%。72节点和链路的时延要求
根据相关设备标准和测试统计，接入设备引入的时延要求如下表所示：接人设备
Switch
PDSN/GGSN
WLAN接入设备
卫星接入设备
时延乎均值（ms）
时菇最大值（ms）
根据相关设备标准和测试统计，路由器和交换机引入的时延要求如下表所示：节点设备
交换机
城域接入路由器
城城汇樂/核心路由器
省网汇聚/核心路由器
全国骨干汇聚/核心路由器
时延乎均值（ms）
通过CDMA1x和GPRS无线接入引入的空中链路时延平均值<90ms。根据ITU-T相关建议，链路传播时延一光纤传播距×5us/km。7.3网络时延要求
7.3.1接入网传输时延
时延最大值（ma）
YD/T1641-2007
接入网传输时延指包从用户终端到接入设备的出口之间的转发时延，包括链路传播时延与接入设备处理时延之和（接入网的链路传输时延可以忽略不计）。一搬号接入网络的传输时延为链路传输时延与NAS处理时延之和，要求平均值小于18Cms，最大值是200ms。
-ADSL接入网络的传输时延为链路传输时延与DSLAM处理时延之和，要求平均值小于80mS，最大值是100ms。
一LAN接入网络的传输时延为链路传输时延与交换机处理时延之和，假设经过3既交换机，要求平均值小于3ms，摄大值是3ms。
无线接入网络传输时延为无线链路传输时延与网关处理时延之和，无线链路路传输时延平均值为90ms，无线接入网络传输时延平均值小于98ms；最大值是100msWLAN接入网络传输时延为无链路传输时延与AC、AP处理时延之和，WLAN接入网络传输时延平均值小于3ms；最大值是4ms，一卫星接入网络传输时延为链路传输时延与卫星接入设备处理时延之和，卫星接入网络传输时延平均值小于270ms，最大值是300ms。7.3.2网内城域网端到端传输时延网内城域网端到端传输时延指IP包从一个用户终端，经过城域网路由器，到达另一个用户终端之间的传输时延，为两端的接入网传输时延与城域网内本地单向传输时延之和。假设城域网本地单向传输经过2台城域接入路由器、2台城域汇聚略由器/交换机，城域传送距离为300km，传输时平均值小于：2×2+2×1+300×0.005=8.5ms，最大值为2×3+2×1+300×0.005=9.5ms网内城域网端到端传输时延值：：拨号接入方式城域网端到端传输时延平均值小于368.5ms，最大值为409.5ms:，ADSL接入方式城域网端到端传输时延平均值小于168.5ms，最大值为209.5ms：：LAN接入方式城域网端到端传输时延平均值小于14.5ms，最大值为15.5ms：·无线接入方式城城网端到端传输时延乎均值小于204.5ms，最大值为209.5ms●WLAN接入方式城域网端到端传输时延平均值小于14.5ms，最大值为17.5ms:*卫星接入方式城域网端到端传输时延平均值小于548.5ms，最大值为609.5ms。7.3.3网内跨域业务网络端到端传输时延网内跨域业务网络端到端传输时延指P包从一个用户终端，经过一个互联单位的网络，到达另一个用户终端之间传输时延。
假设网内业务在两端城域网共经过6台路由器/交换机，两端省网共经过4台路由器交换机，骨干网经过2台路由器，传输距离8000km，时延平均值小于：（2×2+4×1）+4×1+2×1+8000×0.005=54ms，最大值为：（2×3+4×1）+4×1+2×1+8000×0.005=56ms网内跨域业务网络端到端传输时延：●拨号接入方式网内业务网络端到端传输时延平均值小于414ms，最大值为456ms：ADSL接入方式网内业务网络端到端传输时延平均值小于214ms，最大值为256ms：，LAN接入方式网内业务网络端到端传输时延平均值小于60ms最大值为62ms；·无线接入方式网内业务网络端到端传输时延平均值小于250ms，最大值为256ms：9
TKAONTKAca=
