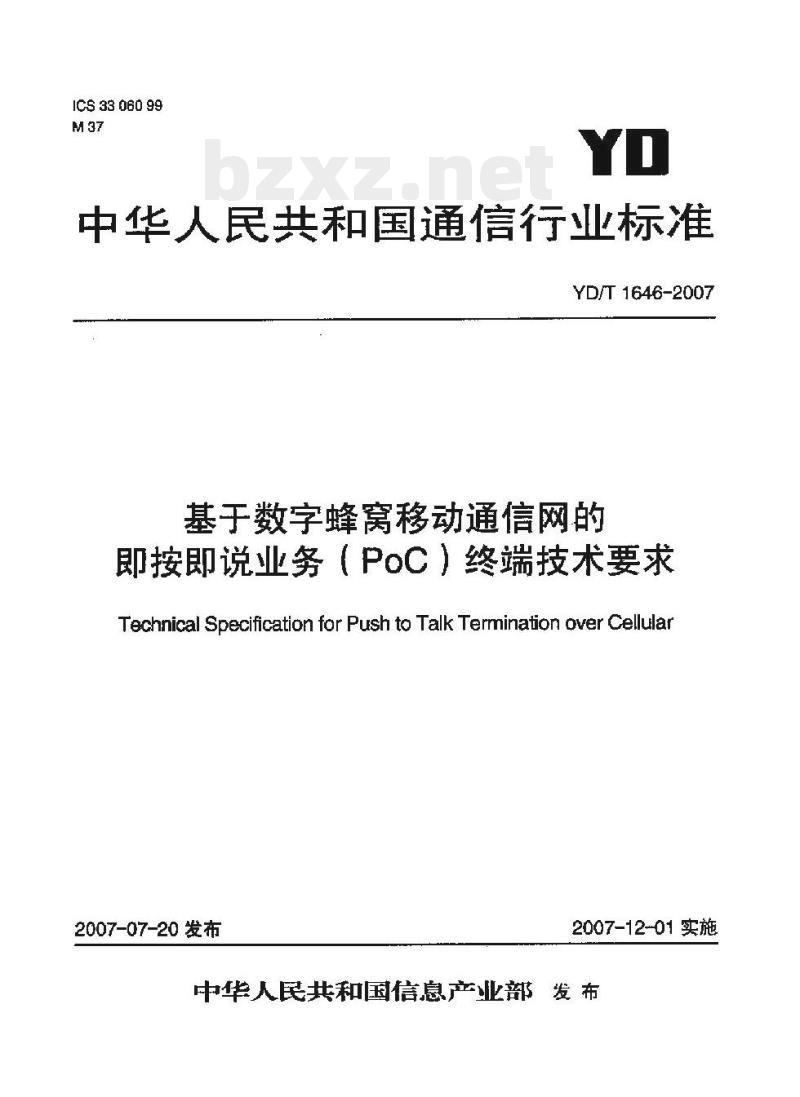

【YD通讯标准】 基于数字蜂窝移动通信网的即按即说业务(PoC)终端技术要求

ICS 33 060 99
中华人民共和国通信行业标准
YD/T 1646-2007
基于数字蜂窝移动通信网的
即按即说业务（PoC）终端技术要求Technical Specification for Push to Talk Terrmination over Cellular2007-07-20发布
2007-12-01实施
中华人民共和国信息产业部发布前言

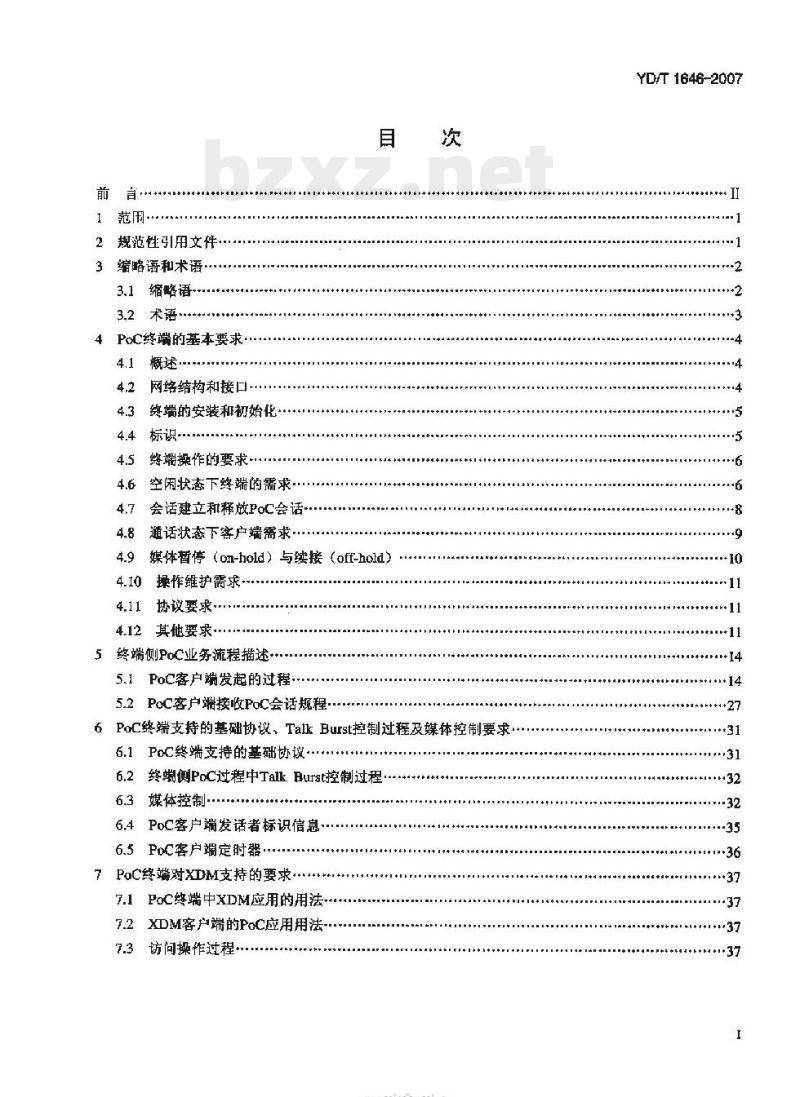

1范围
规范性引用文件.
缩略语和术语
3.1缩略语-
术语·
4PoC终端的基本要求.
概述·
网络结构和接口
终端的安装和初始化
终端操作的要求
空闲状态下终端的需求·Www.bzxZ.net
会话建立和释放PoC会话-
通话状态下客户端需求
媒体暂停（on-hold）与续接（off-hold）4.9
4.10操作维护需求
4.11协议要求.
4.12其他要求
5终端侧PoC业务流程描述
5.1PoC客户端发起的过程
5.2PoC客户端按收PoC会话规程
6PoC终端支持的基础协议，TalkBurst控制过程及媒体控制要求：6.1PoC终端支持的基础协议.
6.2终频侧PoC过程中TalkBurst控制过程6.3媒体控制-
6.4PoC客户端发话者标识信息·6.5PoC客户端定时器.
7PoC终端对XDM支持的要求
7.1 PoC终端中XDM应用的用法+
7.2XDM客户端的PoC应用用法
7.3访问操作过程
TIKAONTKAca-
YD/T 1646-2007
YD/T1646-2007

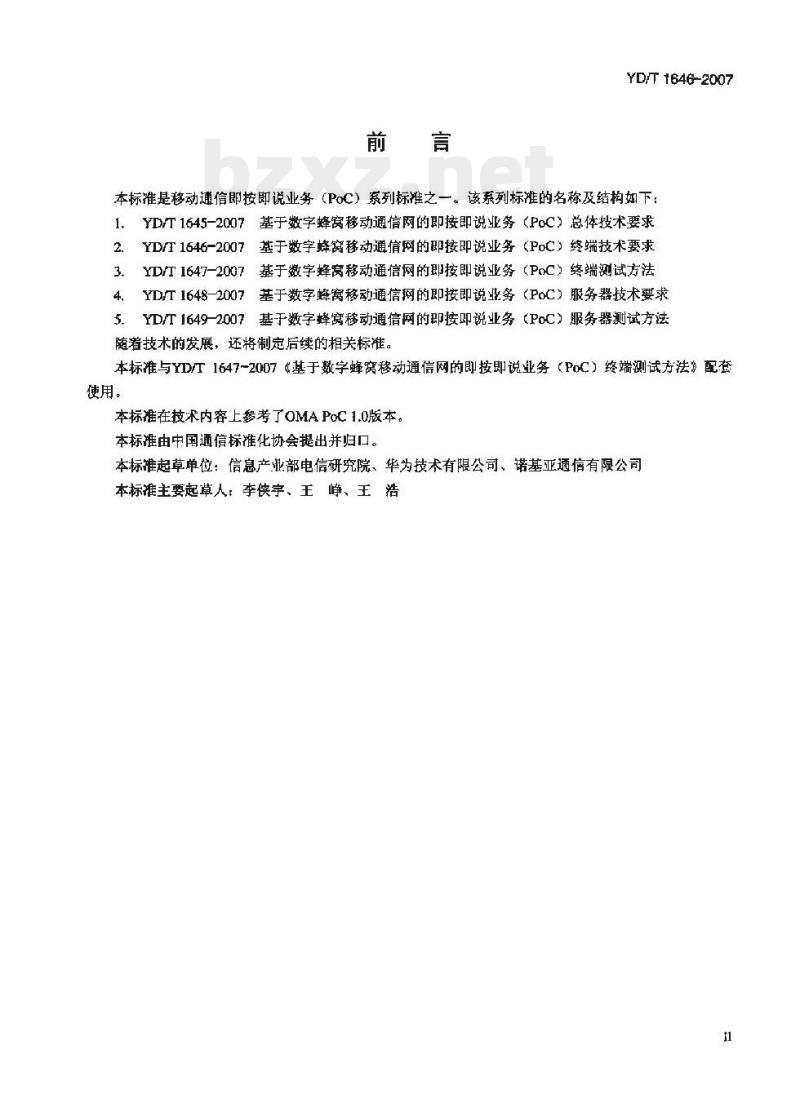

本标推是移动通信郎按即说业务（PoC）系列标准之一。该系列标准的名称及结构如下：YD/T1645-2007基于数字蜂窝移动通信网的即按即说业务（PoC）总体技术要求1
YD/T1646-2007基于数字蜂窝移动通信网的邸按即说业务（PoC》终端技术要求2.
YD/T1647-2007基于数字蜂窝移动通信网的即按即说业务（PoC）终端测试方法3.
YD/T1648-2007基于数字蜂窝移动通信网的即按即说业务（PoC）服务器技术要求4
5.YD/T1649-2007基于数字蜂窝移动通信网的即按即说业务（PoC）服务器测试方法随着技术的发展，还将制定后续的相关标准。本标准与YD/T1647-20D7基于数字蜂窝移动通信网的即按即说业务（PoC）终端测试方法》配态使用。
本标准在技术内容上参考了OMA PoC 1.0版本。本标准由中国通信标准化协会提出并归口。本标准起草单位：信息产业部电信研究院、华为技术有限公司、诺基亚通信有限公司本标准主要起草人：李侠宇、王咿、王浩YD/T 1646-2007

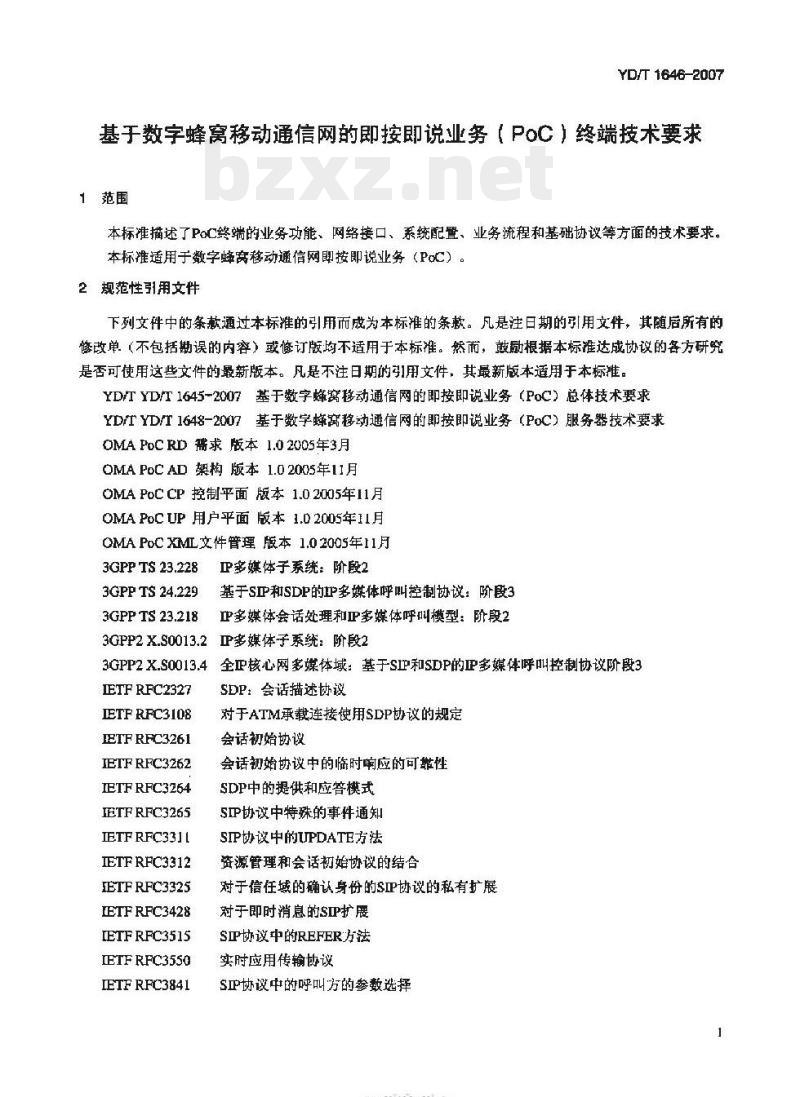

基于数字蜂窝移动通信网的即按即说业务【PoC终端技术要求1范围
本标准描述了PoC终端的业务功能、网络接口、系统配置、业务流程和基础协议等方面的技术要求。本标推适用于数字蜂宽移动通信网即按即说业务（PoC）。2规范性引用文件
下列文件中的条款通过本标推的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标推，YD/TYDT1645-2007基于数字蜂窝移动通信网的即按即说业务（PoC）总体技术要求YD/TYDT164名-2007基于数字蜂窝移动通信网的即按即说业务（PoC）服务器技术要求OMA PoCRD 需求 版本 1.02005年3月OMA PoC AD 架构 版本 1.02005年11月OMA PoC CP 控制平面 版本 1.0 2005年11月OMA PoC UP 用户平面 版本 1.0 2005年11月OMAPoCXM文件管理版本1.0200S年11月3GPPTS23.228IP多媒体子系统：阶段23GPP TS 24.229
3GPPTS23.218
基于SP和SDP的IP多媒体呼叫控制协议：阶段3多媒体会话处理和多媒体呼叫模型：阶段23GPP2X.S0013.2P多媒体子系统：阶段23GPP2X.S0013.4全P核心网多媒体域：基于SIP和SDP的P多媒体呼叫控制协议阶段3IETF RFC2327
IETF RFC3108
ETF RFC3261
IETF RFC3262
IETF RFC3264
IETF RFC3265
IETF RFC33J1
ETF RFC3312
IETF RFC3325
IETF RFC3428
IETFRFC3515
IETF RFC3550
IETF RFC3841
SDP：会话描述协议
对于ATM承载连接使用SDP协议的规定会话初始协议
会话初始协议中的临时嘲应的可靠性SDP中的提供和应答模式
SIP协议中特殊的事件通知
SIP协议中的UPDATE方法
资源管理和会话初始协议的结合对于信任域的确认身份的SIP协议的私有扩展对于即时消息的SIP扩展
SIP协议中的REFER方法
实时应用传输协议
SP协设中的呼叫方的参数选择
IKAONTKAca-
YD/T 1646-2007

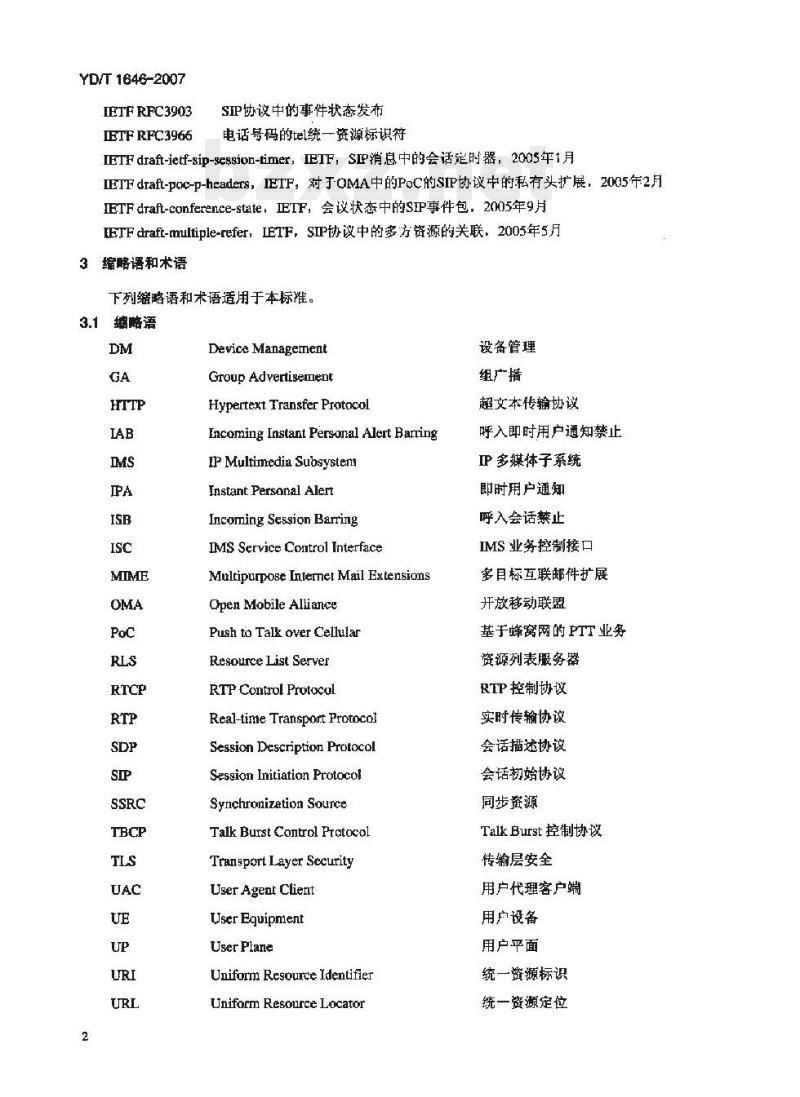

IETFRFC3903
ETF RFC3966
SIP协议中的事件状态发布
电话号码的tel统一资源标识符
IETFdraft-ietf-sip-session-timer，IETF，SIP消息中的会话定时器，2005年1月ETFdraft-poc-p-headers，IETF，对丁OMA中的PoC的SIP协议中的私有头扩展，2005年2月IETFdraft-conference-state，正TF，会议状态中的SIP事件包，2005年9月ETFdraft-multiple-refer，LETF，SIP协议中的多方资源的关联，2005年5月3缩略语和术语
下列缩略语和术语适用于本标罹。3.1缩略语
Device Management
Group Advertisemen.
Hypertext Transfer Protocol
Incoming Instant Personal Alert BarringIP Multimedia Subsystem
Instant Personal Alert
Incoming Session Barring
IMS Service Control InterfaceMultipurpose Intemet Mail ExtensionsOpen Mobile Alli ance
Push to Talk over Cellular
Resource List Server
RTP Control Protocol
Real-time Transport ProtocolSessionDescription Protocol
Session Initiatian Protocol
Synchronizetion Source
Talk Burst Control Pratocol
Transport Layer Security
User Agent Clienit
User Equipment
User Plane
Uniform Resource Identifier
Uniform Resource Locator
设备管理
组广播
超文本传输协议
呼入即时用户通知禁止
IP 多媒体子系统
即时用户通知
呼入会话禁止
IMS 业务控制接口
多目标互联邮件扩展
开放移动联盟
基于蜂窝网的PTT业务
资源列表服务器
RTP控制协议
实时传输协议
会话描述协议
会话初始协议
同步资源
Talk Burst 控制协议
传输层安全
用户代理客户端
用户设备
用户平面
统一资源标识
统一资源定位
：3.2术语
XML Configuration Access ProtocolExtensible Mark-up Language
XML Document Management
XML Document Management ClientXML Document Management ServerDevice Management Server
Bit Error Ratic
点对点呼叫（1-1 call）
2个用户之间的PoC呼叫。
点对多点呼叫（1-manycall）
由一个用户发起到多方的呼叫。1 - many - 1
XML配置接入协议
扩展标记语言
XML文档管理
XIMIL文档管理客户端
XML文档管理服务器
设备管理服务器
误比特率
YD/T 1646-2007
在一个预定PoC群组会话中，其中一个用户特殊用，负责管理和分发其他用户的发言。而其他用户是普通用户，只能向特殊用户发言。联系成员列衰 (contact member list)包括用户和组，联系成员列表显示在PoC终端上，用户如果选择一个用户则发起点对点呼叫，如果用户选择一个群组则发起点对多点呼划。公共标识（publicldentty）
PoC终端使用SIPURI或者TELURI作为公共标识，任何其他用户可以使用此SIPURI或者TELURI进行呼。
聊天PoC群组《chatPoC group）创立的一个永久性聊天群组，每个群组成员单独加入PoC会话。预定义Poc群组（pre-arrangedPocgroup）创立的一个永久性PoC会话群组，群组信息维护在网络侧。临时PoC群组（ad-hocPa group）PoC用户建立的一个可以让多个PoC用户参如的PoC会话，这个会话不需要先创立PoC群组，临时PoC群组信息存储在PoC终端上，由用户维护。Talk Burst
媒体的记录、传输和回放，它出现在PoCClient获得许可发送一条TalkBurst开始，到许可被释放为止。
TalkBurst控制协议(TBCPTalkBurstcontrolprotocal)TBCP是负贵对TalkBurst进行控制的协议。控制PoC功能（controllingPoCfunction）该功能提供集中的PoC会话操控、RTP媒体分发、TalkBurst控制，包括群组会话中对通话者识别、参加的策略执行功能。
TIKAONTKAca-
YD/T1646-2007
多与PoC功能(participating PoC function）该功能提供PoC会话的处理功能，包括对呼入的PoC会话的执行策略，在PoC客端和控制PoC服务器之间转交TalkBurst控制消息以及RTP媒体流。PoC客户端 ( PoC client)
一个实体，从客户端的角度实现对PoC业务引整支持的能力，PoC业务引擎（PaC serviceenabler）以半双工方式实现一个用户与其他用户通过即按即讲通信的应用，该业务引举使用UMITS和CDMA的分组域网络。
PoC会话(PoC session)
根据PoC业务技术流程定义的SIP会话。预建立会话（pre-8stablished se6slon）预建立会话是PoC客户端和PoC（归属/参与）服务器之间建立的SIP会话。随选会话(an-demand sesslon)
随选会话是一种在会话建立过程中进行媒体参数协商的PoC会话建立机制。控制平面
指在PoC客户端与PoC服务器间、PoC服务器间为PoC业务而传输的信令规范。用户平面
指在PoC客户端与PoC服务器间的媒体及媒体控制信令。即时用户通知
指PoC用户通过基于SIP的即时消息要求另一个PoC用户发起一个点到点的呼叫给发起者。组广播
组广播是用来通知其他PoC用户组的信息以及组中成员信息的一种功能。聚合代理（aggregationproxy）聚合代理是对XDMC的单一接触点。它执行XDMC和XDM管理的认证，路由个体XCAP请求到正确的XDMS。另外，它还可以支持计费以及无线接口上的XML文档的压缩。4 PoC 终端的基本要求
4.1概述
PoC终端是PoC业务实现中的重要实体。PoC用户使用PoC终端实现PoC业务的发起、接入和终止：执行PoC业务的注册登记、用户整权：实现对语音流的发送和接收，升支持对用户发言权的控制：PoC终端还可以实现业务的参数配置和下载等功能。PoC终端应该满足YDT1645-2007《基于数字蜂窝移动通信网的即按即说业务（PoC）总体技术要求》在业务特征、业务操作、网络结构和接口参考点等方面的要求。在此基础上，本标准规定了PoC终端在业务功能、网络接口、系统配置、业务流程和基础协议等方面的技术要求。4.2网络结构和接口
PoC业务的网络结构见YDrT1645-2007&基于数字蜂窝移动通信网的即按即说业务（PoC）总体技术要求》第5章的图4，对该图中各个实体的功能描述见YD/T1645-2007《基干数字蜂窝移动通信网的即按即说业务（PoC）总体技术要求》第5.1节内容。4
YD/T1646-2007
PoC终端与PoC服务器之间的控制平面的通信通过SLP/IPCare进行，PoC业务应该使用基于IMS能力的SIP/IPCore，对于IMS的定义见3GPPTS23.228和3GPP2X.S0013.2.网络接口见YD/T1645-2007《基于数字蜂窗移动通信网的即按即说业务（PoC）总体技术要求》第5章的表1。对各个接口的定义见YD/T1645-2007《基于数字蜂窝移动通信网的即按即说业务（PoC）总体技术要求》第5.2节内容。PoC终端对外的接口为PoC-1和PoC-3接口。4.3终端的安装和初始化
4.3.1安装方法
PuC客户端软件的安装可以采用多种安装方法，但至少应支持以下其中一种方法进行安装：PoC客户端软件可以安装在设备中，不需要额外的安装过程：、PoC客户端可以经由蓝牙、红外、数据线等方式下载到设备中进行安装：·PoC客户端可以经由空中下载安装到设备中。4.3.2配置参数
1) 用户配置参数 (configuration parameters related to users profile）必选参数：见YD/T1645-2007《基于数字蜂移动通信网的即按即说业务（PaC）总体技术要求\的附录B.1的内容。
可选参数：应答模式（自动应答或者手工应答），呢称，声音的类型，音量：公共标识（publicD），私有标识（private D），口令（password）α注：口令的魅改有3种方式，一种是由营业厅操作员能改，第二种是通过Web网站修改：第三种五在终端的配置页面中进行修改。口令在终端输入时应以“*事**”方式显示。2） 调试配置参数 (configuration pafameters fordebug)语音质量控制参数：语包中懒的数量，包接收绥冲大小。4.4标识
4.4.1PoC 地址 (PoC address)
每个PoC用户分配一个或多个PoC地址，任何PoC用户都可使用这个地址向其他用户发起呼叫请求。这个地址的形式是SIPURI或TELURI，至少应支持SIPURI的格式。PcC地址格式应该和IETFRFC3261中的SIPURI格式兼容，或者和IETFRFC3966中的TELURI格式兼容。
PoC地址的例子;
SIP:[email protected]
siP:[email protected]
tel:+16195551212.
4.4.2私有用户标记
当SIP/LP核心网络对应3GPP/3GPPIMS时，私有用户地址的使用避从3GPPTS24.229，3GPP2X.P0013.4中的描述。
4.4.3PaC 群组标识
一个群组由群组地址标识。PoC 户端使用群组地址识别PoC 群组会话的地址。群组地址与所有群组成员的个体标识关联。群组标识采用IETFRFC3261和RFC2396中定义的SIPURI格式。该地址应该能够5
TTIKAoNTKAca=
YD/T1646-2007
静态或动态创立。
，运营商应该能够创立一个静态群组标识，存储在PoCXDMS里用于PoC群组会话：，PoC用户应能够创立一个PoC群组，并存储在PoCXDMS里用于PoC群组会话：。用户应能够创立一个 PoC 群组列表，并以 URI列表的形式储存在 Shared XDMS 里。4.4.4呢称
用可以在PoC地址后，如IEIFRFC3261规定的方法增加用户的呢称，服务器也可以为用户分配呢称，分配的呢称可以在服务器返回给用户的2000K消息T头中。此功能为可选功能。4.5终端操作的要求
4.5.1注册
PoC发送的注册消息中应该包括PoC特服标签“+g.poc.talkburst”或者“+g.poc.groupad”，见5.1.1节，启动Poc时不必额外选择网络（比如accessPointname）就可以完成注册；注册时的错误信息包括认证失败和超时：注册时终端的标识采用SIPURI或者TELURI的形式。4.5.2获取群组信息
Pcc客户端可以通过聚合代理（aggregationproxy）从群组服务器获取自已预先设定的聊天群组（chaigroup）和预定义PoC群组（pre-allaigedPoCgroup）的信息。4.5.3Presence信惠更新
注册成功后PoC客户端从Presence服务器获取用户成员的状态，Presence-状态的更新避从SIPrSIMPLE协议。
PoC客户端可以订阅任何成员的Presence状态，也可以取消订阅任何成员的Presence状态。在PoC客户端注册期间：被订阅成员的状态变化时，Presence服务器会按时通知PoC客户端，客户端应该能够立刻刷新用户状态信息。未被订阅成员的状态变化时，PC客户端不需要处理和显示。4.5.4 PoC 空闲状态
PoC客户端成功注册后进入空闲状态（idle state）。在空闲状态下，PoC客户端需要维护注册信息。PoC客户端可以获取群组变化的数据和任何成员的Presence状态变化信息。在空闲状态下，用户可以选择单个成员，建立点对点会话，也可以选择任何聊天群组或者预定义群组，建立点对多点会话。同时，用户还可以选择多个单个成员，组成临时群组，建立点对多点会话。在空闲状态下，用户可以选择成贞列表中的个成员，通过点击操作菜单的“请”或者“加入”设置一个PoC会话
在空闲状态下，用广可以输入SIPURI或者TELURI，与单个或者多个成员，建立点对点或者点对多点PoC会话。
4.5.5 PoC通话状态
在PoC通话状态：用户可以通过按动PoC操作键（对PoC操作键的要求请见4.12.8节）请求发言，松开PoC操作键停止发言和收听PoC通话，同时，可以通过选择操作菜单中的“离开”退出PoC会话，返回空闲状态。
4.6罕闲状蕊下擎端的需求
4.6.1联系成员地址定义和显示
联系成员地址使用SIP URI或TEL URI6
成员显示可以使用用户名：也可以使用SIPURI或TELUR。4.6.2PoC空闲状态下的操作功能YD/T 1646-2007
空闲状态下通过用界面，PoC用户可以使用多个操作功能，终端可以在各种操作功能的用户界面之间切换。
5个操作功能分别为：私有成员联系操作功能、预定义群组操作功能、聊天群组操作功能、消息操作功能和配置操作功能。
4.6.2.1群组成员联系操作功能
对工群组成员联系操作功能提供如下功能·增加一个成员。即呼叫一个成员，由终端用户手工输入SPURI或者TELURI。对于每-一个私有成员提供如下功能：·邀请：发起点对点呼叫[。发送即时用户通知（instant personalalert）：向选中的在线用户发送即时用户通知。
发送短消息：向选中的在线用户发送短消息。电
，发送组广播消息（GA）（可选功能）。，属性：能够查看和修改私有成员的详细信息。，删除：将该用户从私有群组中删除。4.6.2.2预定义群组操作功能
预定义群组操作功能提供如下功能：增加群组。
对于每一个群组提供如下功能：，邀请：发起一个预定义群组会话：，删除该群组：
，查看群组中的成员列表信息；查着群组中的接受拒绝列表信息：·属性：查着和修改群组的详细信息。群组中的成员提供如下功能：
·属性查看和修改该成员的详细信息；·删除该成员：
·增加一个成员t
给该成员发送短消息，向选中的在线用户发送短消息：（可选）：发送即时用户通知（instantpersonalalert）：向选中的在线用户发送即时用户通知：发送组广播消息（GA）（可选功能）。4.6.2.3聊天群组操作功能
聊天群纽操作功能的每一个群组提供如下功能：，加入一一申请加入聊天群组的语音会话。4.6.2.4消息操作功能
对于每一条消息（包括：即时用户通知、组广播等）提供如下功能：TIKAONTKAca-
YD/T 1646-2007
提取该消息发送者的号码：
●查看该消息的内容；
删除该消息：
回复该消息：
4.6.2.5配置及设置操作功能
配置及设置操作功能提供如下的用户配置信息接入点：接入GPRS/PDSN环境的接入点：公共D
密码：（可选）
应答模式：自动/手动两种模式：，声音一一收到邀请时的提示音，可以选择静音方式：ISB免打扰—一向PoC服务器发送ISB免打扰请求，IAB免打扰—向PoC服务器发送IAB免打扰请求。4.6.3Presence状态显示和更新
Presence状态见YD/T1645-2007《基于数字蜂窝移动通信网的即按即说业务（PoC）总体技术要求》的第4.4.6节。
用户的Presence状态变更通过SIP消息通知客户端4.7会话建立和释放PoC会话
终端用发起任何种类型的会话请求后，终端系统建立一个会话实例，在向服务器发出请求后，该会话实例处于“创建中”的状态。4.7.1点对点通话
点对点呼叫发生在特定的2个用户之间，用户A邀请用广B进行PoC通话，PoC会话建立后，相应的会话实例处于“创建完成”的状态，PoC客户端显示为通话状态，在此过程中，任何一个用户退出PoC通话都会导致点对点PoC会话的释放。4.7.2点对多点通话
4.7,2.1临时群组点对多点呼叫
用户可以选择多个成员组成临时群组，也可以直接选择已建立好的临时群组，并与此群组进行点对多点通话。
PoC会话成功建立后，相应的会话实例处于“创建完成”的状态，PoC客户端应该显示为通话状态，并明确标明目前发言的成员。
4.7.2.2预定义群组点对多点通话用户通过预定义群组操作功能选择一个通话对象，通过邀请菜单呼叫此组中的用，预定义群组成员信息保存在网络谢。
PoC会话成功建立后，相应的会话实例处于“创建完成”的状态，PoC客户端应该显示为通话状态，并明确标期日前发言的成员。
4.7.2.3聊天群组点对多点通话
YD/T 1646-2007
用户通过选择一个聊天群组主动加入点对多点通话，此方式用户不会收到邀请。PoC会话成功建立后，相应的会话实例处于“创建完成”的状念，PoC客户端应该显示为通话状态，列出此时发言成员的身份，或者通过订阅会话状态，列出聊大群组中的成员，并明确标明日前发言的成员。4.7.3点到多点到点通话（1-many-1)1-my-1通话中包含一个特殊用户，他作为中间节点，其他用是通用户。所有普通用户从特殊用户那里接收语音流。只有特殊用可以接收每一个普通用户发送的语音流。所有用户都接收TBCP的控制消息。
1-many-I组呼方式是种可选功能，可以应用在预定义PoC群组（pre-arrangedPoCgroup）中，可以应用1-many-1组呼方式进行呼叫的预定义PoC群组必须要包含一个特殊的PoC属性，指示这个预定义PoC群组是否能够支持1-many-1组呼功能如果一个预定义PoC群组具有1-many-1组呼功能，那么组中每一个成员都可以被设定为特殊用户或者普通用户。
预定义PoC群组中的特殊用户可以发起I-many-I呼叫。如果PoC会话方式被选择好后，那么发起1-many-1组呼的用户就应该作为这个呼训的将殊用户。一个预定义PoC群组中只具有普通成员身份的用是无法发起1-many-1组呼的。4.7.4订阅会话状态
终端加入一个会话后，可以订阅会话参与者的信息，包括：是否应答，是否正在发言；是否已经离开会场：谁加入会场。订阅对象URI为会话的ID或者预定义群组的D。终端在订阅成功后，应该周期性地刷新订阅关系，如有下列情况出现，应发出指示：1）PoC参与者从PoC会话中离开或被删除；2）有新的PoC参与者加入或被邀请加入会话。终端也可以不请求任PoC会话参与者信意。4.7.5会话释放
当终端主动发起会话释放或者服务器要求终端发起会话释放时，终端：1）释放会话相关的资源：
2）关闭当前的会话现场：
3）返回到创建会话现场前的视图。4.7.6取消会话请求
终端在没有将PoC会场最终建立之前，可以取消本饮的会话发起请求，此时会话实例处于“取消中”的状态，如果后续收到服务器发送过来的振铃响应，终端则向服务器发送取消会话的谱求消息：如果后续收到服务器发送过来的成功响应，终端则问服务器发送离开会话的请求消息。4.8通话状态下客户端需求
4.8.1用户界面定义
显示是否当前在接听戒员的通话，如果在接听，显示+接听只和相应的图标以及当前正在讲话的成员名称、SIP URI地址或者TEL URE，建议显示成员名称。显示是否用户按下PoC操作按钮以及PoC服务器是否接受用户的通话请求，如果服务器接受通话请求，则显示通语状态和相应的图标，此功能为可选功能。9
TKAONT KAca=
