【YD通讯标准】 自动交换光网络(ASON)网络管理技术要求 第1部分:基本原则

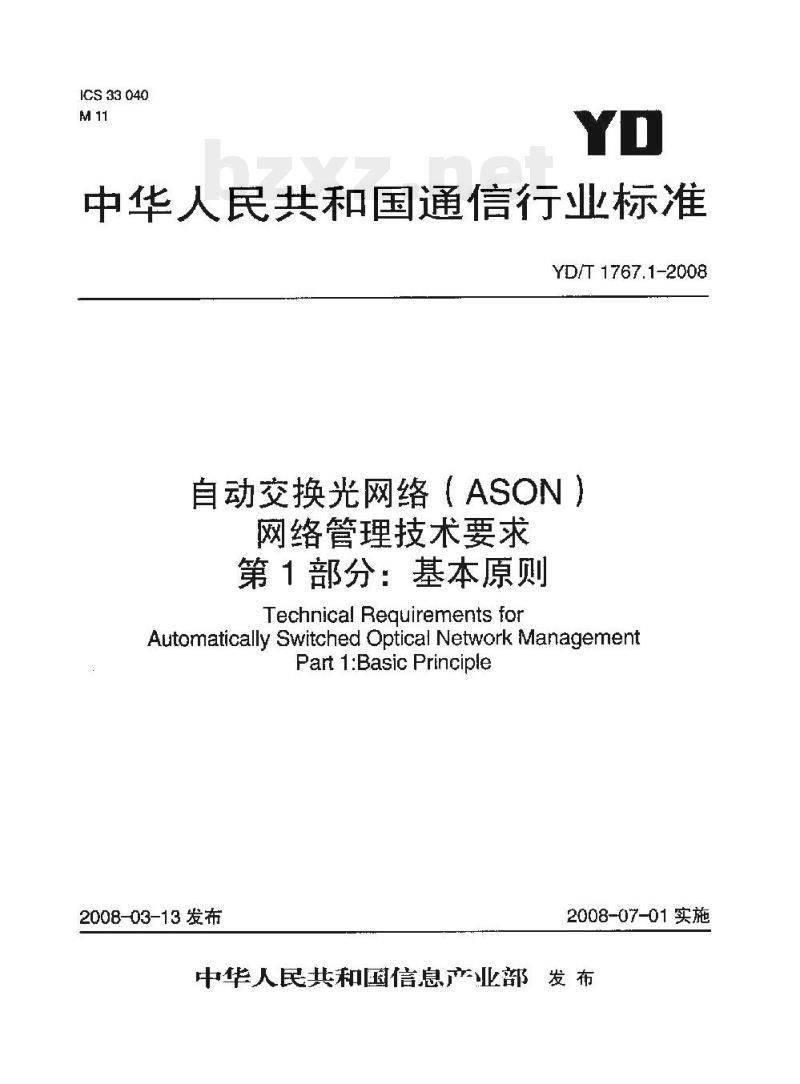

ICS 33040
中华人民共和国通信行业标准
YD/T 1767.1-2008
自动交换光网络（ASON）
网络管理技术要求
第1部分：基本原则
Technical Reguirements for
Automatically Switched Optical Network ManagementPart 1:BasicPrinciple
2008-03-13发布
2008-07-01实施
中华人民共和国信息产业部发布前言

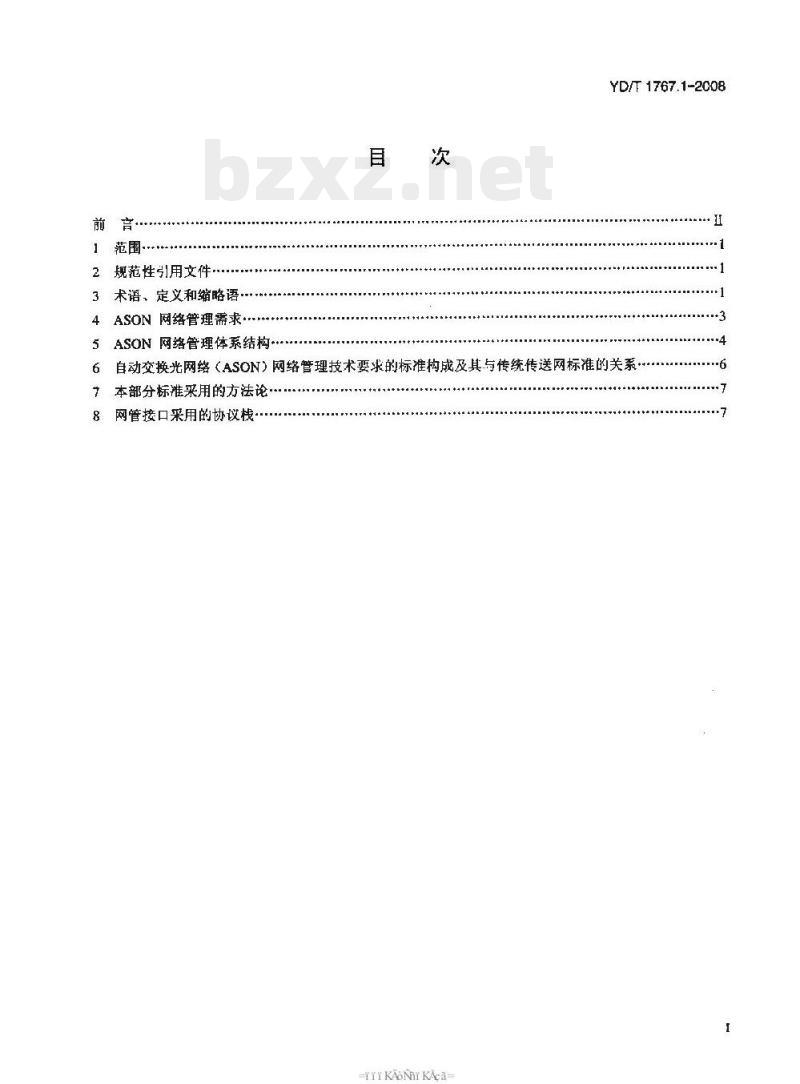

」范围
2规范性引用文件，
3术语、定义和缩略语
4ASON网络管理需求
5ASON网络管理体系结构
YD/T 1767.1-2008
自动交换光网络（ASON）网络管理技术要求的标准构成及其与传统传送网标准的关系6
本部分标采用的方法论·
网管接口采用的协议栈
KANrKAca
YD/T1767.1-2008

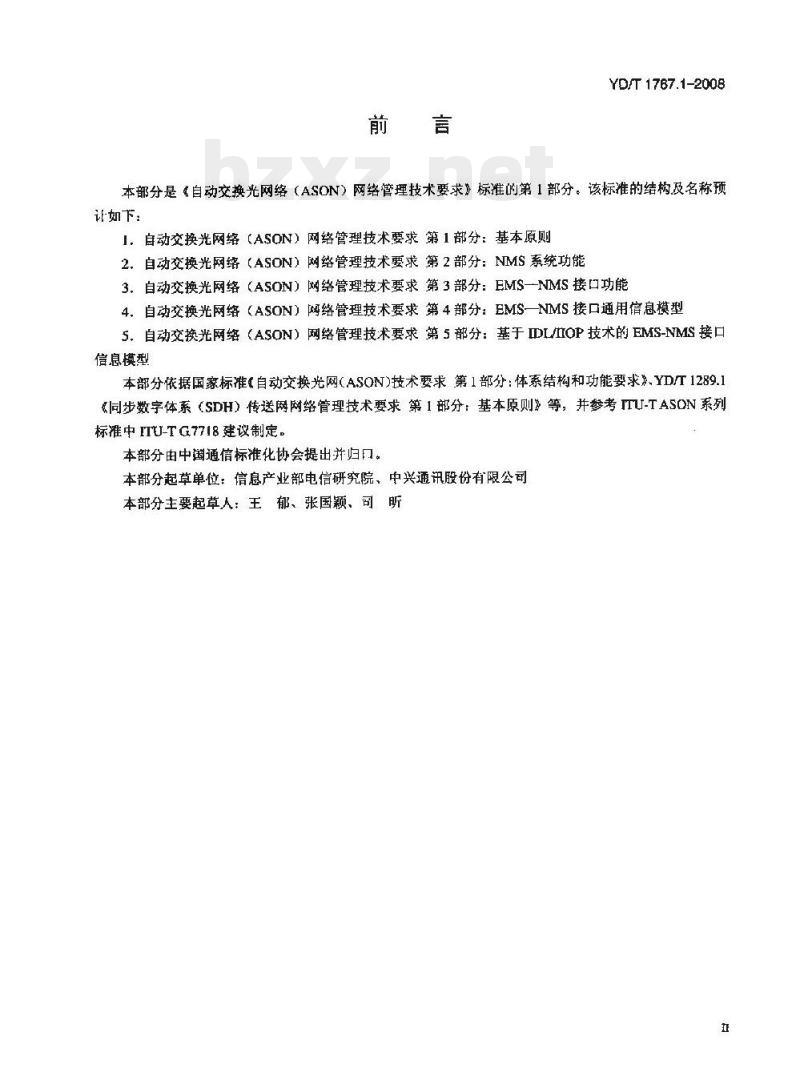

本分是自动交换光网络（ASON）网络管理技术要求》标准的第1部分。该标准的结构及名称预让如下：
I，自动交换光网络（ASON）网络管理技术要求第1部分：基本原则2．自动交换光网络（ASON）网络管理技术要求第2部分：NMS系统功能3.自动交换光网络（ASON）网络管理技术要求第3部分：EMS—NMS接口功能4.自动交换光网络（ASON）网络管理技术要求第4部分：EMS一NMS接口通用信息模型5.自动交换光网络（ASON）网络管理技术要求第5部分：基于IDL/IOP技术的EMS-NMS接口信息模型
本部分依据国家标准自动交换光网（ASON)技术要求第1部分：体系结构和功能要求》.YD/T1289.1同步数字体系SDH）传送网网络管理技术要求第1部分：基本原则》等，并参考ITU-TASON系列标准中 ITU-T G7718 建议制定。本部分由中国通信标准化协会提出并归口。本部分起草单位：信息产业部电信研究院、中兴通讯股份有限公司本部分主要起草人：王郁、张国颖、司昕1范围
YD/T1767.1~2008

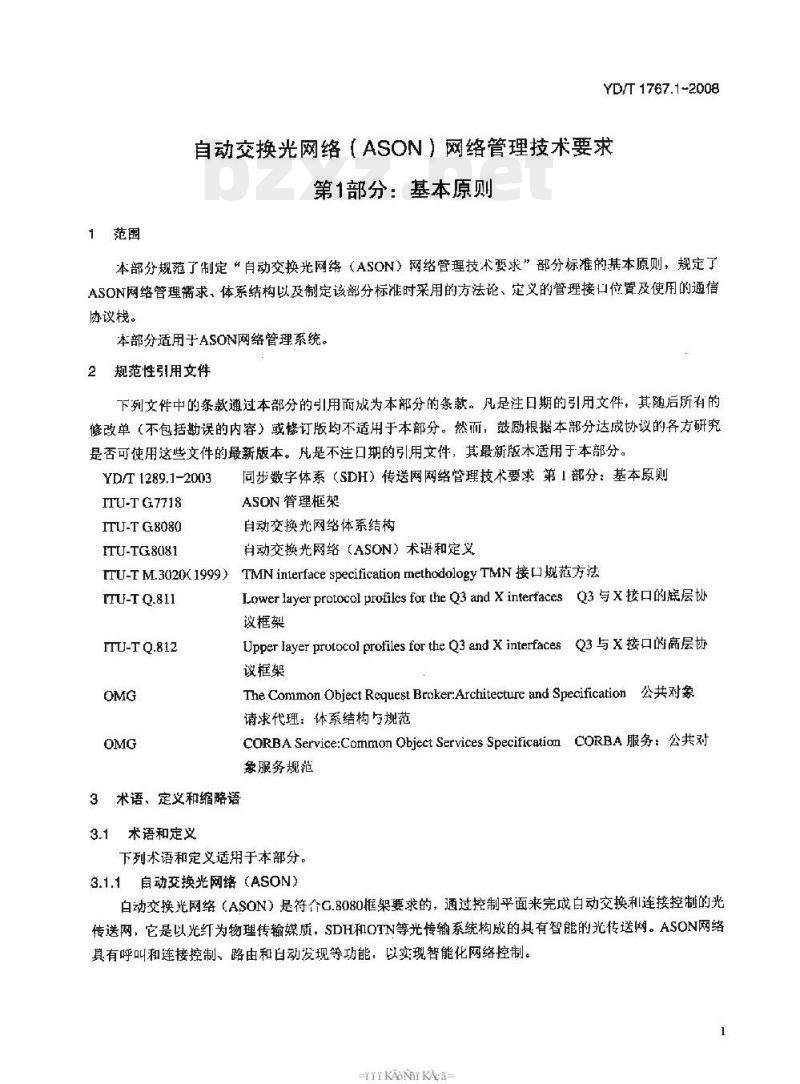

自动交换光网络（ASON）网络管理技术要求第1部分：基本原则
本部分规范了制定“自动交换光网络（ASON）网络管理技术要求”部分标准的基本原则，规定了ASON网络管理需求，体系结构以及制定该部分标准时采用的方法论、定义的管理接口位置及使用的通信协议栈。
本部分适用于ASON网络管理系统。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的方研究是否可使用这些文件的最新版本。凡是不注口期的引用文件，其最新版本适用于本部分。YD/T 1289.1-2003
ITU-T G7718
ITU-T G8080
ITU-TG8081
同步数字体系（SDH）传送网网络管理技术要求第1部分：基本原则ASON管理框架
自动交换光网络体系结构
自动交换光网络（ASON）术语和定义）TMN interface specification methodologyTMN接规范方法[TU-T M.3020(1999)
ITU-T 0.811
ITU-T Q.812
LowerlayerprotocolprofilesfortheQ3andXinterfacesQ3与X接口的底层划议框架
Upperlayerprotocol profilesfortheQ3andX interfacesQ3与X接口的高层协议框架
TheCommon ObjectRequestBroker:Architecture and Specification公共对象请求代理：体系结构与规范
CORBAService:CommonObjectServicesSpecificationCORBA服务：公共对象服务规范
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适于本部分。
3.1.1自动交换光网络（ASON)
白动交换光网络（ASON）是符个G.8080框架要求的，通过控制平面来完成白动交换和连接控制的光传送网，它是以光红为物理传输媒质，SDH和OTN等光传输系统构成的具有智能的光传送网。ASON网络具有呼叫和连接控制、路由和自动发现等功能：以实现智能化网络控制。1
TIKAONIKAca-
YD/T1767.1-2008

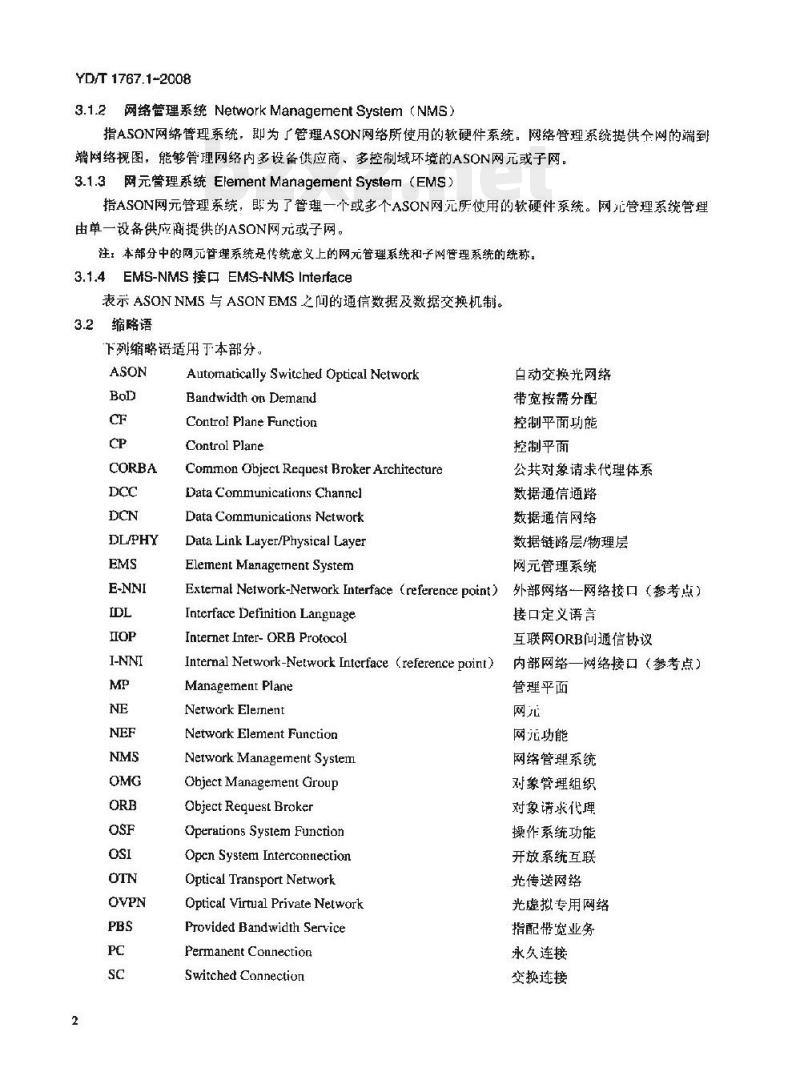

3.1.2网络管理系统NetworkManagementSystem（NMs）指ASON网络管理系统，即为了管理ASON网络所使用的软硬件系统。网络管理系统提供全网的端到端网络视图，能够管理网络内多设备供应商、多控制域环境的ASON网元或子网。3.1.3网元管理系统EiementManagementSystem（EMs）指ASON网元管理系统，即为了管理一个或来个ASON网元所使用的软硬件系统。网元管理系统管理由单一设备供应商提供的ASON网元或子网。注：本部分中的网元管理系统是传统意义上的网元管理系统和子网管理系统的统称。3.1.4EMS-NMS 接口 EMS-NMS Inteface表示ASONNMS与ASONEMS之问的通信数据及数据交换机制。3.2缩略语
下列缩略语适用于本部分。
DL/PHY
Automatically Switched Optical NetworkBandwidth on Demand
Control Plane Function
Control Plane
Common Object Reguest Broker ArchitectureData Communications Channel
Data Communicalions Network
Data Link Layer/Physical LayerElement Managernent System
白动交换光网络
带宽按需分配
控制平面功能
控制平面
公共对象请求代理体系
数据通信通路
数据通信网络
数据链路层/物理层
网元管理系统
Externat Network-Nerwork Interface (reference point)）外部网络一网络接口（参考点）Interface Definition LanguageIntemet Inter- ORB Protocol
Internal Nerwork-Network Intcrface (reference point)ManagementPlane
Network Element
Network Element Function
NetworkManagementSystem
Object Managemett Group
Object Request Broker
Operations System Function
Open System Interconnection
Optical Transport Network
Optical Virtual Private NetworkProvided Bandwidth Service
Permanent Connection
Switched Connection
接口定义语育
互联网ORB间通信协议
内部网络一网络接口（参考点）管理平面
网元功能
网络管理系统
对象管理组织
对象请求代理
操作系统功能
开放系统互联
光传送网络
光虚拟专用网络
指配带宽业务
永久连接
交换连接
TCP/IP
Synchronous Digital HierarchySoft Permanent Connection
Transmission Control Prolocol/Internet ProtocolTransformation Function
TelecommunicationsManagementNetworkTransport Plane
Unified Modeling Language
User Network Interface
UnifiedTMNRequirements，Analysis andDesignWork Station Function
4ASON网络管理需求
4.1自动交换光网络基本结构
YD/T 1767.1-2008
同步数字体系
软永久连接
传输控制协议/互联网协议
转换功能
电信管理网
传送平面
通用建模语育
用户网络接口
统一的TMN需求、分析和设计
工作站功能
自动交换光网络结构根据功能主要分为3个平面：传送平面，控制平面和管理平面，还包括为管理平面、控制平面、传送平面内部以及三者之间的管理信息和控制信息通信提供传送通路的数据通停网（DCN）。传送平面、控制平面和管理平面的功能定义参见国家标准《自动交换光网络（ASON）技术要求：第1部分体系结构与功能要求》。图1为ASON控制平面、管理平面、传送平面以及数据通信网之问的互操作性的示意图。
养林数骨的成管进阿滋井光超香修oeO
控制平面（CP）
传送早面Lx:层网络
营心后单家餐百中全一位
TP展网络管理
管理通信MCN店
信专通华国（SCND）
#居通国
图1自动交换光网络基本结构
根据ASON的基本结构，管理平面应提供对传送平面、控制平面以及数据通信网（DCN）的誓理功能，控制平面和传送平面通过DCN将各自发生的事件、告警、性能等管理信息上报给管理平面。4.2ASON控制平面参考模型
与传统SDH光传送网相比，ASON引入了控制平面。根据网络应用的参考点不同，ASON控制平面可划分为多个控制域或路由区，如图2所示。客户与服务提供商ASON控制域之间的参考点是用户网络接口（UNI)，表示了一个客户到服务提供商网络的服务分界点。ASON控制域之间的参考点为外部网络接口（E-NNI)，表示了支持多控制域连接建立的服务分界点。在个控制域内部的参考点为内部网络接口（I-NNI)，表示支持控制域内部连接3
TIKAONIKAca-
YD/T 1767.1-2008
建立的连接点。
与传统SDH管理域的划分方式相同，ASON控制域可按不同服务提供商、不同厂商设备，不同传输系统以及不同地域等方式进行划分，通过 UNI 和E-NNI 参考点来体现。UNI
控制域1
路出区
控制坡2
路由区2
控制域3
U：用户终端系统
图2ASON控制平面参考模型
根据ASON控制平面的参考模型，管理平面应能对ASON控制域、路出区以及各种类型的参考点（UNI、E-NNI和I-NNI）等ASON资源实施管理。另外，与传统光传送网网络管理相比，其管理域除按传统方式进行划分外，还可以按不同控制域来划分。在一个管理域中可管理单一控制域，也可以管理宅个控制域。4.3ASON连接类型
根据控制连接建立的主体不同，ASON支持以下3种基本连接类型：\一永久连接（PC）
二软永久连接（SPC)
一交换连接（SC）
另外，上述3种连接类型具有连接的保护恢复功能。ASON管理平面应能对这3种类型的连接及其保护恢复特性实施有效的管理。5ASON网络管理体系结构
5.1ASON网络管理体系与TMN结构之间的关系如图3所示，在ASON中，CF是由控制平面元件所提供的功能。它属于控制乎面内部功能，允许OSF与控制平面元件之间进行交互，并且参与控制平面的配置。另外，控制平面可以与NEF进行交互，并完成控制平面内部元件之问的交互。因此，ASON管理平面可以看作是TMN功能的扩展，如图3所示。图3中增加了CF模快，土要是为了强调本标准主要关注的是控制平面功能。一般情况下，CF功能模块可以看作是NEF功能模块的一部分。CF：制平而功能
NEF：网光块能
QSF，操作系统功能
TF：转换功能
WSH1工作站功能
图3TMN功能块结构
5.2ASON网络管理与传统传送网网络管理之间的关系YD/T 1767.1-2008
ASON是在传统传送网功能的基础上增师了控制平面功能，在管理结构上具有其白身特点。ASON网元可以理解为种特殊的传送网网元，在具有全部传统传送网网元功能的同时，其有智能控制功能。因此，ASON网络管理包含了传统传送网网络管理的基本功能，两者可以纳入统一的管理框架之中。即ASON网元管理系统应包含传统传送网网元管理系统的功能，或传统的传送网网元管理系统应能升级为ASON网元管理系统，对同一厂家的传统传送子网和ASON子网进行统一管理。ASONEMS和传统网络的EMS可以纳入到ASONNMS中，或者ASONEMS可以作为传统的EMS接入到传统的NMS中。ASON网管的EMS/NMS接口的传统管理部分，应与传统网络管理规范保持一致。5.3ASON 网络管理结构
图4表示了ASON网络管理的体系结构。其谢系统
ASN NMS
ASONEMS
ASONNE
（厂家A单控制域】
TNF：传送网网元
ASONEMS
传统 TNT
（厂家H）
ASONNE
(！家B)
ASON EMS
ASONNE
《！京C多控制域）
图4ASON网络管理体系结构
传统TNB EMS
传统TNE
图4中，ASONNE是不同生产厂商的ASON设备，可以是单个设备，也可以是一个单厂商的ASON子网。ASONEMS是由各设备厂商提供的管理系统，可以对本厂商的ASON设备进行配置、操作和维护。ASONNMS可以管理不同设备」商的ASON网络、也可以管理不同运营商、不同控制域的ASON网络。ASON网管系统的设置原则参见国家标准&自动交换光网络（ASON）技术要求：第1部分体系结构与功能要求》13.1节规定。
图4中与ASON网络管理树关的接口包括I1-I3。TIKAoNIKAca-
YD/T 1767.1-2008
I1为EMS 和 ASON NE之间的接口，它属于厂商管理设备内部接口：I1'为传统传送网网元和传统EMS之间的接口。I1 和I1不在本部分规范的范围之内：I2为各个ASON EMS 向 ASON NMS提供的接口，本部分标准主要对2接口进行规范。I2'为传统EMS与ASONNMS之间的接口，通过I2'接入到ASONNMS管理之中，以实现传统传送网与ASON的统一管理。12'不在本部分规范的范围之内。3为ASON网管系统 NMS 与其他系统之问的接口，其他系统训能为综介网络管理系统、资源管理系统等，I3不在本部分规范的范闹之内。5.4ASON网络管理功能模块
ASON网络管理完成标准管理信息的交换及故障管理，性能管理，配置管理，安全管理和计费信息管理。管理对象包括：传送乎面，控制平面，数据通信网、ASON业务等。网元间通信可采用DCC，或来用外部数据通信网；网元与网管之间采用外部数据通信网，协议栈可采用OSI协议栈或TCP/IP协议栈通信。ASON网络管理系统功能模块如图5所示。ASON网络管理系统
故障管理
配置替理
ASON网元
性睡管理
安企管理
OSI 或 TCPIP 协议权
计费信息管理
敦用通信
业务普理
OYPNBOL
ASON网元
图5ASON网络管理系统功能模块
其中，ASON控制平面管理包括资源管理、控制域管理、发现管理、呼叫管理、连接管理和策略管理等与智能控制功能相关的管埋功能。6自动交换光两络（ASON）网络管理技术要求的标准构成及其与传统传送网标准的关系本标准共包括以下5个部分。
（1）自动交换光网络（ASON）网络管理技术要求第1部分：基本原则主要内容包括：
一本部分内容；
一本部分采用的方法论：
一本部分定义的网络管理接位置；一本部分定义的网络管理接口采用的协议栈。（2）自动交换光网络（ASON）网络管理技术要求第2部分：NMS系统功能描述ASON网络管理系统的功能需求。（3）白动交换光网络（ASON）网络管理技术要求第3部分：FMS一NMS接口功能描述ASON网元管理系统与网络管理系统之间的接口功能需求。6
YD/T 1767.1-2008
（4）自动交换光网络（ASON）网络管理技术要求第4部分：EMS一NMS按口通用信息模型，定义与实现技术无关的ASON网元管理系统与网络管理系统之间的接口信息模型（5）自动交换光网络（ASON）网络管理技术要求第5部分：基JTDL/IIOP技术的EMS-NMS接口信息模型。
采用IDL/IIOP技术定义ASONEMS-NMS接口信息模型。鉴于ASON网元传送平面管理会涉及大量的传统传送网网络管理的内容，因此本部分标准中有关ASON传送平面管理要求应直接引用相关标准，或与之内容保持一致。本部分标准主要涉及ASON新增的管理内容。
7本部分标准来用的方法论
本部分采用了ITU-TM.3020定义的UTRAD方法学定义管理接门，在接口.的描述过程中分3个阶段，分别为需求阶段、分析阶段和设计阶段。需求阶段定义在网管系统中相互作用的实体，性质以及它们之间的关系，并对网管系统接口的功能进行定文。
分析阶段对需求阶段描述的接口功能进行细化，包括网管系统护的各实体在实现接口功能时的交互关系；为了实现接口功能所需要定义的被管理资源，被管理资源的详细風性、行为，被管理资源之间的关系，以及完成接口功能的关键操作序列等设计阶段是用形式化的接口描述语吾来描述被管理资源。根据用户需求及适用范围，可选择不同的接口描述语言，如OMG IDL等。
UTRAD方法学的3个阶段之问的关系如图6所示。NMS 功能需求
与接口技术无关
与接口技术相关
接口功能需求
接1.1分析（独订十接门技术）
于1>AOP的接设计
图 6 UTRAD 方法学示例
根据UTRAD方法学对网管接凹进行描述，在需求阶段和分析阶段，本部分标准具体采用了UML表示法。
网管接口采用的协设栈
本部分标准在管理接口设计中，采月IDL对管理接I1进行定义，采用的通信协议栈为ⅡOP协议栈IOP协议栈如图7所示。
TKAONrKAca-
YD/T 1767.1-2008
TCP/IP
图7OP协设栈
其中，ORB及CORBA服务遵循的OMG标准版本见表1NMS
TCF/LP此内容来自标准下载网
DLAPHY
ORB 及 CORBA 服务遵循的 OMG 标准版本ORB及CORBA服务类别
命名服务
通知服务
中信日志服务
注：电信日志服务为可选项
OMG版本号
2.3.1或以上
1.0 或以上
1.0或以上
1.0或以上
