【YD通讯标准】 2GHz TD-SCDMA 数字蜂窝移动通信网多媒体广播系统总体技术要求(第一阶段) 第1部分:技术要求

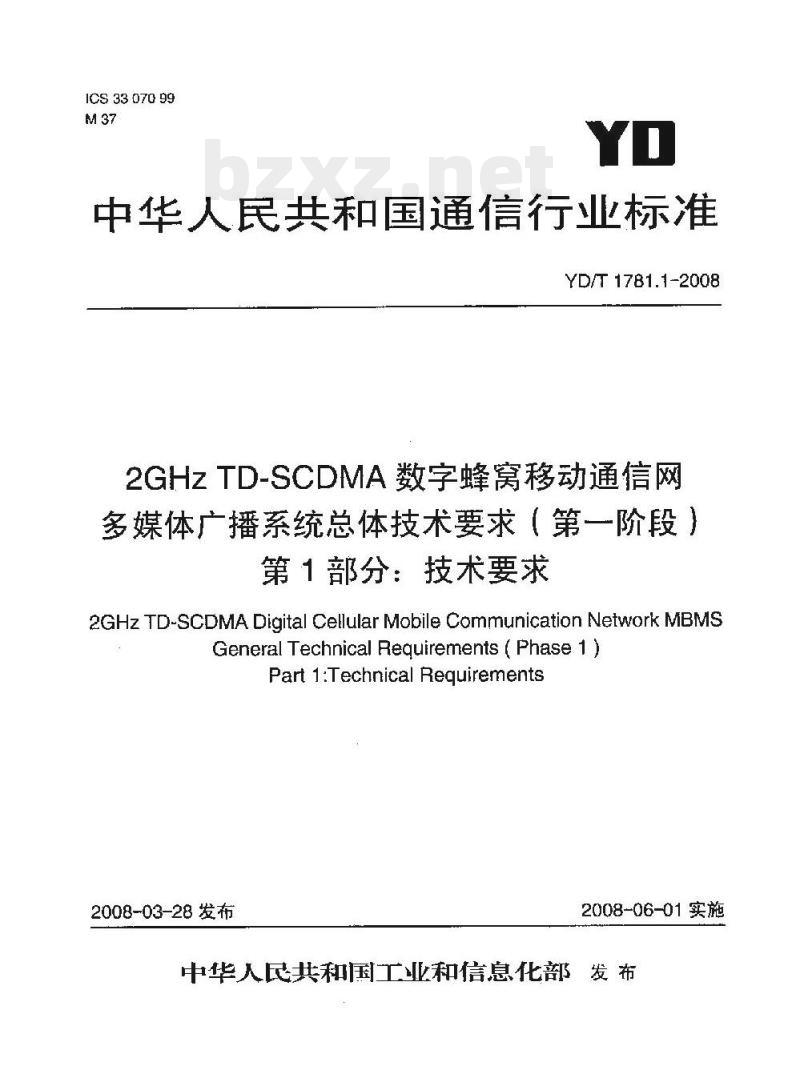

ICS 33 070 99
中华人民共和国通信行业标准
YD/T 1781.1-2008
2GHzTD-SCDMA数字蜂窝移动通信网多媒体广播系统总体技术要求（第一阶段）第1部分：技术要求
2GHz TD-SCDMA Digital Cellular Mobile Communication Network MBMSGeneral Technical Reguirements (Phase 1 )Part 1:Technical Requirements2008-03-28发布
2008-06-01实施
中华人民共和国工业和信息化部发布前

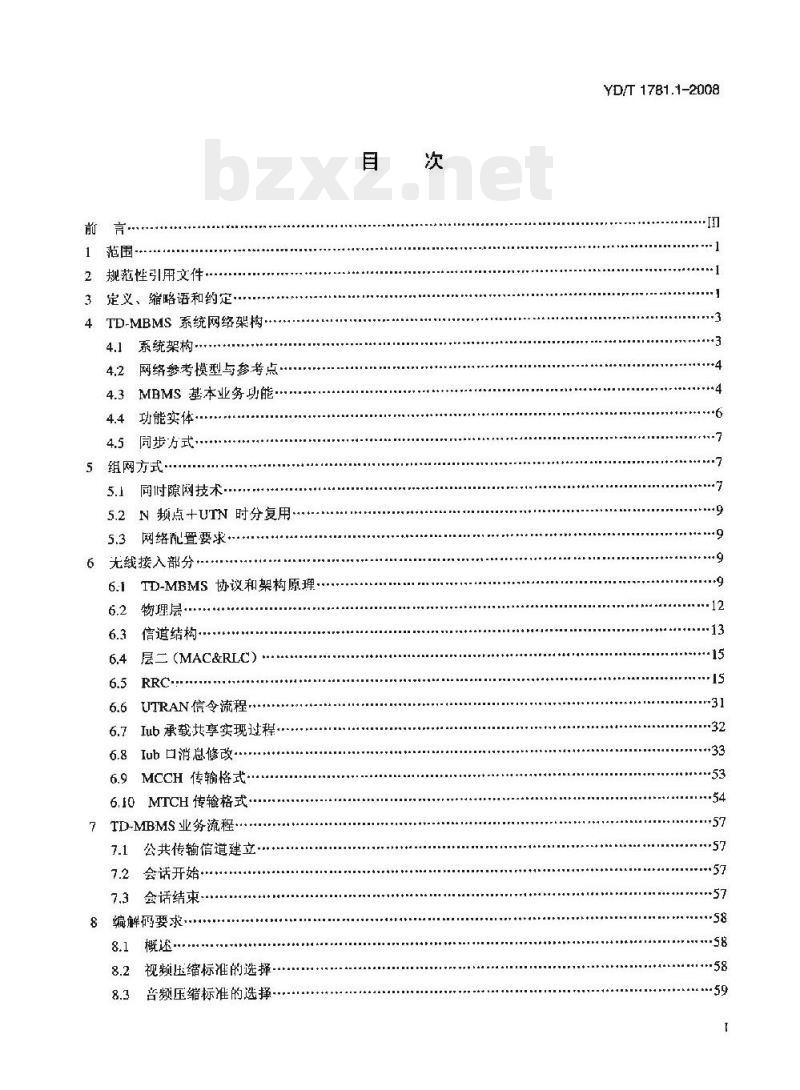

范围·
2规范性引用文件
3定义、缩略语和约定
4TD-MBMS系统网络架构·
4.1系统架构.
4.2网络参考模型与参考点
4.3MBMS基本业务功能
4.4功能实体
4.5同步方式
5组网方式-
5.1同时隙网技术·
5.2N频点+UTN时分复用….
5.3网络配置要求
6无线接入部分
TD-MBMS协议和架构原理
物理层·
信道结构·
层二(MAC&RLC）
UTRAN信令流程·
ub承载共享实现过程：
6.8Iub 口消息修改
6.9MCCH 传输格式...
6.10MTCH传轮格式
7TD-MBMS业务流程
公共传输信道建立，
会话开始
会话结束
8编解码要求
概速·
视频压缩标准的选择
音频压缩标准的选择www.bzxz.net
YD/T 1781.1-2008
YD/T 1781.1-2008

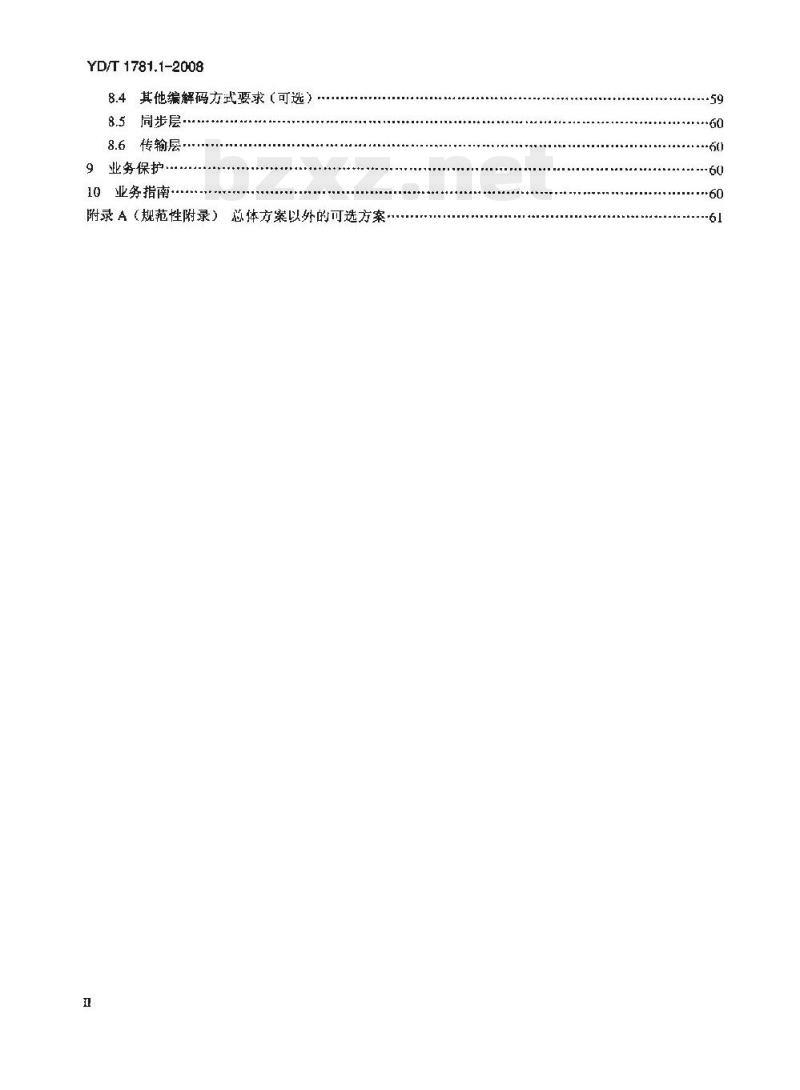

8.4其他编解码方式要求（可选）8.5同步层.
8.6传输层
9业务保护.
10业务指南.
附录A（规范性附录）
总体方案以外的可选方案
YD/T 1781.1-2008

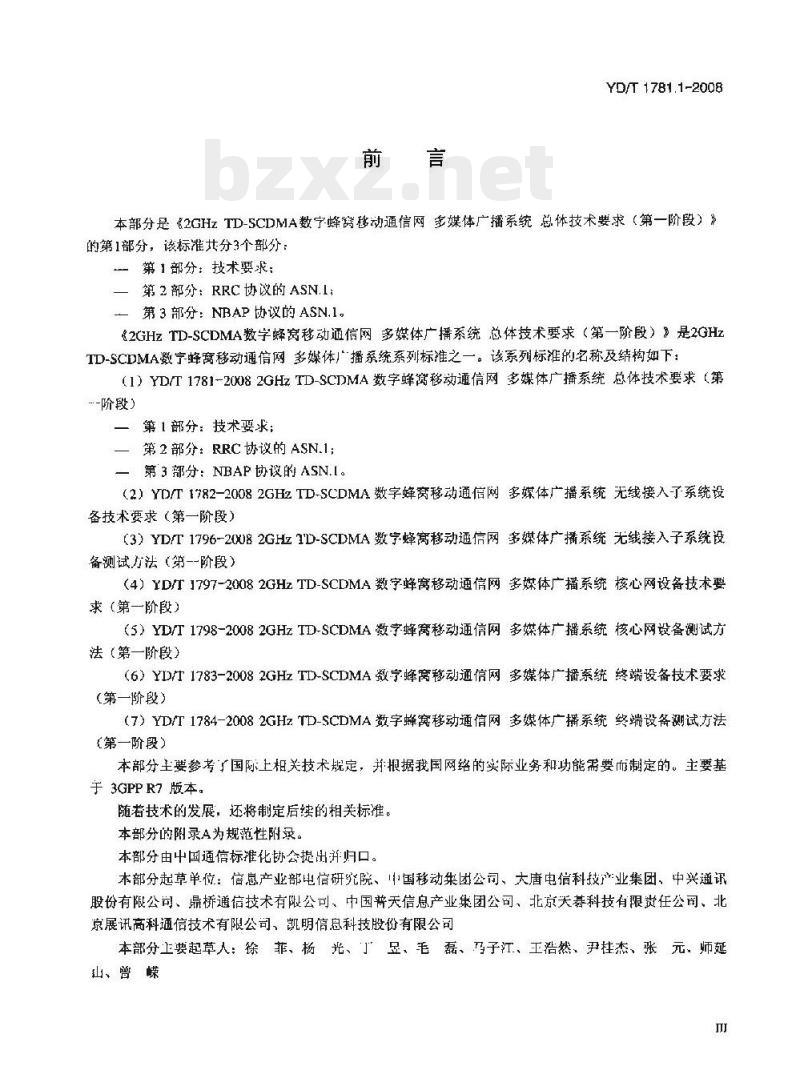

本部分是《2GHzTD-SCDMA数宁蜂离移动通信网多媒体广播系统总体技术要求（第一阶段）》的第1部分，该标准共分3个部分：第1部分：技术要求；
第2部分：RRC协议的ASN.I；
第3部分：NBAP协议的ASN.1。
2GHzTD-SCDMA数蜂窝移动通信网多媒体广播系统总体技术要求（第一阶段）》是2GHzTD-SCDMA数宁蜂窝移动通信网多媒体广播系统系列标准之一。该系列标准的名称及结构如下：（1）YD/T1781-20082GHzTD-SCDMA数字蜂窝移动通信网多媒体广播系统总体技术要求（第-阶段）
第1部分：技术要求：
第2部分：RRC协议的 ASN.1;
第3部分：NBAP协议的ASN.I。
（2）YD/T1782-20082GHzTD-SCDMA数字蜂窝移动通信网多媒体广播系统无线接入了系统设备技术要求（第一阶段）
（3）YDT1796-2002GHz1D-SCDMA数字蜂窝移动通信网多媒体广播系统无线接入子系统设备测试方法（第一-阶段）
（4）YD/T1797-20082GHzTD-SCDMA数字蜂窝移动通信网多媒体广播系统核心网设备技术要求（第一阶段）
（5）YD/T1798-20082GHzTD-SCDMA数字蜂窝移动通信网多媒体广播系统核心网设备测试方法（第一阶段
（6）YDT1783-20082GHzTLD~SCDMA数字蜂窝移动通信网多媒体广播系统终端设备技术要求(第一阶段）
（7）YD/T1784-20082GHzTD-SCDMA数字蜂窝移动通信网多媒体广播系统终端设备测试方法（第一阶段）
本部分主要参考了国际上相关技术舰定，并根据我国网络的实际业务和功能需要而制定的。主要基于 3GPP R7 版本。
随者技术的发展，还将制定后续的相关标准。本部分的附录A为规范性附录。
本部分由中国通信标准化协会提出并归口。本部分起草单位：信息产业部电信研究院、中国移动集团公司、大唐电信科技产业集团、中兴道证股份有限公司、鼎桥通信技术有限公司、中国普天信息产业集团公司、北京天科技有限责任公司、北京展讯高科通信技术有限公司、凯明信息科技股份有限公司本部分上要起草人：徐菲、杨，光、丁昱、毛磊、马子江、王浩然、尹柱杰、张元、师延山、曾蝶

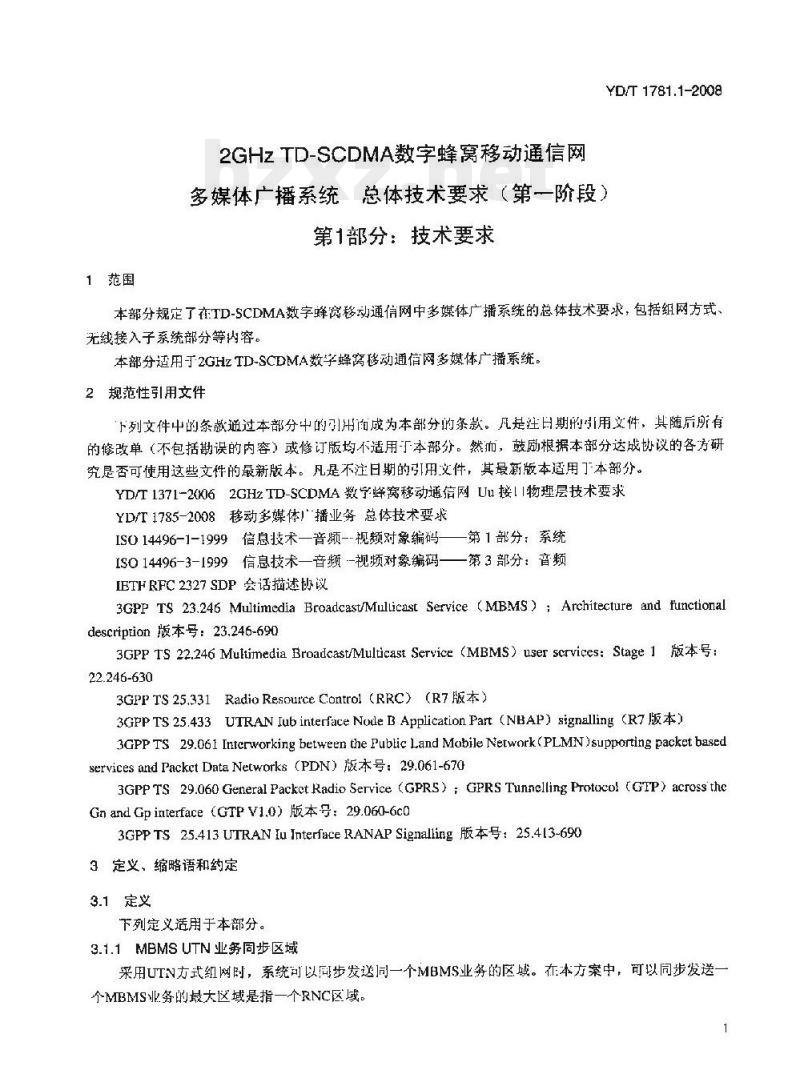

1范围
2GHzTD-SCDMA数字蜂窝移动通信网YD/T 1781.1-2008
多媒体广播系统总体技术要求（第一阶段）第1部分：技术要求
本部分规定了在TD-SCDMA数字蜂窝移动通信网中多媒体广播系统的总体技术要求，包括组网方式无线接入子系统部分等内容。
本部分适用于2GHzTD-SCDMA数字蜂窝移动通信网多媒体广播系统。2规范性引用文件
下列文件中的条款通过本部分中的引用询成为本部分的条款。凡是注期的用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用下本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用丁本部分。YD/T1371-20062GHzTD-SCDMA数字峰窝移动通信网Uu接|I物理层技术要求YD/T1785-2008移动多媒体播业务总体技术要求ISO14496-1-1999信息技术一音频-视额对象编码——第1部分：系统ISO14496-3-1999信息技术一音频-视频对象编码——第3部分：音频IETFRFC2327SDP会话描述协议
3GPPTS 23.246 Multimedia Broadcast/Mullicast Service （MBMS）;Architecture and functionaldescripion版本号：23.246-6903GPPTS22.246MultimediaBroadcast/MulticastService（MBMS）userscrvices：Stage1版本号：22.246-630
3GPPTS25.331RadioResourceControl（RRC）（R7版本）3GPP TS 25.433UTRAN Iub interface Nodle B Application Part (NBAP) signalling 3.1定义
下列定义适用于本部分。
3.1.1MBMSUTN业务同步区域
采用UTN方式组网时，系统可以同步发送同一个MBMS业务的区或。在本方案中，可以同步发送一个MBMS业务的最大这域是指一个RNC区域，1
YD/T 1781.1-2008
3.2缩略语
下列缩略语适用丁本部分。
CCTrCH
P-CCPCH
Bruadicast Channel
Common Control Physical ChannelCodel Comprsite Transport ChannelCode Division Multiple AccessDedicated P'hysical Channel
Downlink Pilot Time Slot
Downlink Filot Channel
Electronic Program Guide
Forward Acccss Channel
Frcqucncy JDivision Duplex
Forward Eror Correction
Fast Physical Access ChannelGateway GPRS Supporting NodeGuard Period
MBMS point-to-nultipoint Control ChannelMBMS netification Indicatar ChannelMBMS point-to-tnulripoint Scheduling ChanneMBMS ppint-to-mulipoint Traffic ChannelMultimedia Broadcast Multicast ServiceMBMS over a SingleFrequencyNetworkPrimary CCPCH
Paging Channel
Physical Downlink Shared ChantelProtocol Data Unit.
Page Indicator Channel
Physical Randam Acccss ChannelPoint-To-Point
Point-Tc-Multi Point
Radio Access Bearer
Random Access Chunnel
Radio Bearer
Radio Network Controller
Radio Resourcc Counection
Radio Link Control
Resource Unit
广播信道
公共控制物理信道
编码组介传输信道
码分多证接入
专用物理信道
下行导频时隙
下行导频信道
电子节且指南
前向接入信道
频分双工
前向纠错
快速物理接入信道
网关GPRS支持节点
保护问隔
MBMS点到多点控制信道
MBMS通知指示信道
MBMS点到多点调度信道
MBMS点到多点业务信道
多媒体广播组播业务
单频网方式承载MBMS 业务
主 CCPCH
寻呼信道
物理下行共享信道
协议数据单元
寻呼指示信道
物理随机接入信道
点到点
点到多点
无线接入承载
随机接入信道
无线承载
无线网络控制器
无线资源连接
无线链路控制
资源单无
S-CCPCH
TD-MBMS
TD-SCDMA
3.3约定
Secondary CCPCH
ServingGPRSSupportNode
TD-SCDMAMultimedia BroadcastingTime Division Duplex
Time Division Multiple AccessTime Division Synchronous CDMAUser Equipment
Uplink Pilot Time Slot
Uplink Pilot Channel
Union Timeslot Neiwork
对于消息格式中的一些标识的说明约定如下：一 MP：MandatoryPresent，必须要有一个值，一MD：Mandatorywithdefaultvaiue，必须，有-个缺省值。CY：Conditionalonvalue，依据具体值而有一定的条件。一 OP:Opional Present，可选。4TD-MBMS系统网络架构
4.1系统架构
YD/T 1781.1-2008
辅助 CCPCH
服务GPRS支持节点
TD-SCDMA多媒体广播业务
时分双工
时分多址接入
时分同步CDMA
用户设备
上行导频时隙
上行导频信道
同时隙网
TD-MBMS不仅能实现纯文本低速率的消息类播，而.H还能实现高速多媒体业务的广播和区域广播，其实现方式是基于TD-SCDMA/WCDMA分组网，通过增期一些新的功能实体，如广播组播业务中心BM-SC，对已有的分组域功能实体如SGSN、GGSN、RNC和UE等增加TD-MBMS功能、并定义了新的逻辑共享信道来实现空口资源共享。TD多媒体广播业务的网络模型如图1所示，与UMTS的MBMS模型一致。内提供商提供广播电视内容，经过BM-SC将传输流转发给3G核心网，并进一步转发给UTRAN，通过Uu口发送给UE。内容提供商
OCeNehwok
图1TD-MBMS系统网络架构示意
在核心网部分基于3GPPR6（2006/03）的版本，具体协议如下：UTRAN
(1) 3GPP TS 23.246 Multimedia Broadcast/Multicast Service (MBMS>; Architecture and functionaldescription版本号：23.246-690。(2）3GPPTS22.246MultimediaBroadcast/MulticastService（MBMS）userservices:Stage1版本号：22.246-630。
YD/T 1781.1-2008
(3) 3GPP TS 29.061 Interworking between the Public Land Mobile Network (PLMN) supportingpacket based services and Packet Data Networks (PDN) 版本号: 29.061-670.(4) 3GPP TS29.060 General Packet Radio Service (GPRS):GPRS Tunnelling Protocol (GTP) acrossthe Gn and Gp interface (GTPV1.0) 版本号: 29.060-6e0.(5)3GPPTS25.413UTRAN lu InterfaceRANAPSignalling4.2网络参考模型与参考点
版本号：25.413-690。
MBMS的网络参考模型如图2所示，其中的虚线为可选择的接口，可根据运营商的业务需要决定是否支持。MBMS承载业务的边缘为Gmb、Gi参考点，即广播组播业务中心BM-SC与GGSN之间的接，Gmb接口提供控制面功能，Gi接口为用户面承载功能。HLR
图2TD-MBMS参考模型
Broadcat
agnteract
Content
Bradeas
GGSN与BM-SC之间的信令交换在Gmb参考点进行，实现MBMS的控制面，包括以下信令：MBMS承载业务相关的信令：
(1）GGSN建文.MBMS的承载上下文升在BM-SC注册。（2）GGSN或者BM-SC释放MBMS承载上下文，GGSN在BM-SC注销。(3）BM-SC向GGSN通知会话开始和结束。当用户业务结束时，BM-SC发起承载业务去撤活流程。不同的业务承载可以由不尚的网络单元提供，进一步，相同业务的业务信令可以由不同的网络单元提供。要做到这一点，Gmb协议就必须支持代理和路由，以使信令交互对GGSN透明。4.3MBMS基本业务功能
广播组播业务中心BM-SC为新增的移动网功能实体，它足内容提供者的入口，用于授权和在移动网中发起MBMS承载业务，并按照预定时问调度传送MBMS内容。其功能包括：（1）对第三方内容提供商鉴权，授权和计费；（2）提供MBMS传输相关参数，如QoS、广播区域，发起和终止MBMS传输资源：（3）从外部数据源接收并传送MBMS内容，安排MBMS会话传送开告知用户，会话重传等：（4）业务声明，包括媒体描述、会话描述如业务标识、地址、传送时间等。对已有的分组网功能实体GGSN、SGSN、RNC/BSC和UE，也需要增加TD-MBMS相关功能利和过程，其中针对TD-MBMS，新增如下功能：
●UE支持本地激活/去激活TD-MBMS业务：TD-MBMS安全相关功能：接收TD-MBMS业务声明：接收导呼信息（非MBMS业务）：根据TD-MBMS会话标识决定是否忽略MBMS会话。4
YD/T 1781.1-2008
●RNC在预定的广播业务区域传送TD-MBMS数据：支持核心网发起和终止TD-MBMS传送：支持TD-MBMS接收者在RNC间的移动，这可能会引起一些数据的丢失：支持传输TD-MBMS业务声明、寻呼信息，MBMS并发业务（支持MBMS与短消息业务的并发；可支持MBMS业务与语音并发，语音业务优先）。
·SGSN对用户进行网络控制：支持TD-MBMS接收者在SGSN间的移动：根据GGSN发送的通知建立或释放 Iu、Gn 承载。
GGSN作为TD-MBMS数据的P组播业务节点，根据BM-SC的通知请求为广播建立或释放用户面承载；从BM-SC或其他数据源接收IP组播内容，并通过GTP隧道路：以及消息通知、计费数据手机、业务（QoS）协商。
4.3.1广播业务模式
一个广播业务流程由图3所示的几个过程组成。业务产明
会话开始
MBMS通如
数据传编
会缩束
图3广播业务流程图
（a）业务声明（ServiceAnnouncement）业务声明过程告知用户获取业务的范围，包括运营商定义的业务和内穿提供商定义的业务，内容包括业务的内容，业务激活需要的参数等。（b）会话开始（SessionStart）会话开始过程代表BM-SC已经就绪，准备发送数据了。会话开始过程与用户业务激活过程相互独立，也就是说，用户可以在会话开始之前或者其后进行业务激活。会话开始过程可以触发数据传输的承载资源的建立。如果一个MBMS用户业务可能由多条MBMS承载业务来传输，那么会话开始过程就要发给该用户业务的每个承载业务。此时，UE可能需要触发多条相关承载业务才可以完整接收该用户业务。（c）MBMS通知（MBMSNotification）通知UEMBMS数据即将发送。
（d）数据传输（DataTrasfer）用户面数据的传输。
（e）会话结束（SessiunStop）BM-SC决定在一段时间内停止数据传送，并释放承载资源。5
YD/T 1781.1-2008
4.3.2广播业务时序
（a）从“业务声明”到“会话开奸”的时长业务声明可能包含会话开始的时刻表，可以在业务开始之前发送，该时长可以以小时，天，甚至周计。
（b）从“会话开始”到初始数据到达的时长会话开指示数据传输即将开始，该时长需要足以保证网络的建立承载资源等操作。会话开始可能是由显式的BM-SC通知触发的，如果承载资源是在会话数据传输开始后建立的，由丁网给不会缓存数据，因此会有数据丢失。
（c）从“会话开始”到“会话结束”的时长如果BM-SC感知很长时间内没有数据传输，就指示网络会话中止，同时释放资源，但是，如果该时间设置得很短，可能会导效更多的信令和处埋，因此，该时长设置成很短是不合适的。这个时长是实现相关的，可以纳入网络的约束条件。如果BM-SC在业务承载层面使用会话循环标识，就必须布并始下一个业务会话之前结束会话。4.4功能实体
4.4.1BM-SC实体的功能
（1）业务管理功能：
添加、删除、修改、查询用户信息功能业务信息配置功能：
、业务订阅、退订功能；
业务统计功能。
（2）内容管理功能：
懒道制作和实时频道制作功能：●广告管理功能;
频道广播功能：
业务指南生成和广播功能：
业务启动和停止功能。
（3）内容保护功能
密钥生成和保护功能：
密钥PUSH和PULL发布功能：
媒体加密功能：
密钥生效通知功能。
（4）计费功能：
支持频道免费、包月和按天计费的功能。（5）操作维护功能：
数据配置功能；
告警管理功能；
●性能管理功能
、安全管理功能。
4.4.2RNC实现的功能
（）加MBMS相关的RANAP消息
（2）数据分发：
*将用户数据分发到多个NodeB，要求保证同步地分发到各个NodeB。（3）小区管理：
YD/T 1781.1-2008
信道资源分配和映射，为多媒体业务系统分配控制信道和业务信道，并完成频道数据与特定业务信道的映射！
（4）相关的系统信息广播的管理：。传输多媒体业务系统必要的一些控制信息，如业务信道资源位置、物理层参数等。4.4.3NodeB实现的功能
（1）数据传输：
。对 Node B 没有新增功能的改动，Node B 按现有流程进行数据的传输（在 UTN 方式下需要针对特定时隙应用指定的扰码和midamble码）。（2）辅频点配置SCCPCH。
4.4.4UE实现的功能
1）多媒体广产播业务业务发现、订阅，取消功能（2）多媒体广播业务流数据接收功能：（3）多媒体广播业务文件接收功能：（4）多媒体广播业务安全功能，包括密钥的获取和更新，数据流的解密功能：（5）多媒体广播业务播放功能。4.5步方式
TD-MBMS系统对广播业务的同步有两层要求，第一层：在无线传输侧，需要保证业务数据的无线同步传输：第二层：在网络侧，筛要保证业务数据的间步分发。对于第“个方面的同步，原有的TD-SCDMA系统已经利用GPS实现了同步。本系统只需要考虑第二层面的数据同步。原有的TD-SCDMA系绕可以实现RNC内部内容同，因此对于RNC内部的内容同步，系统不需要额外的处理。对于RNC间的内容司步，系统需要做一些额外的处理，而且只影响跨RNC间的盖塔。因此，在第一阶段不考虑RNC间的内容同步。5组网方式
5.1同时隙网技术
UTN（同时隙网）技术，要求广播业务区域内的所有相邻基站商步发射相同的无线信号，如图4所示。在UTN模式下，UE可以将来自丁不同基站的信号视为多径信号，UTN大大提高了赖谱利用率。7
YD/T 1781.1-2008
equivalentchannel
图4UTN示意图
可以全网采用UTN进行组网，如图5所示：也可以在区域地区采用UTN组网，如图6所示。同一频率的UTN网络，在不同地域（非相邻地域），此频率可以进行重用，组成另外一个区域化的UTN网络，如图 7所示。
图5全网UTN组网
图6区域化UTN组网
图7区域化UTN组网的频赖率资源重用在TD-SCDMA现有的N频点系统中，可以选取部分下行时隙实现UTN模式，该UTN时隙可以位于主频点也可以位于辅频点。
