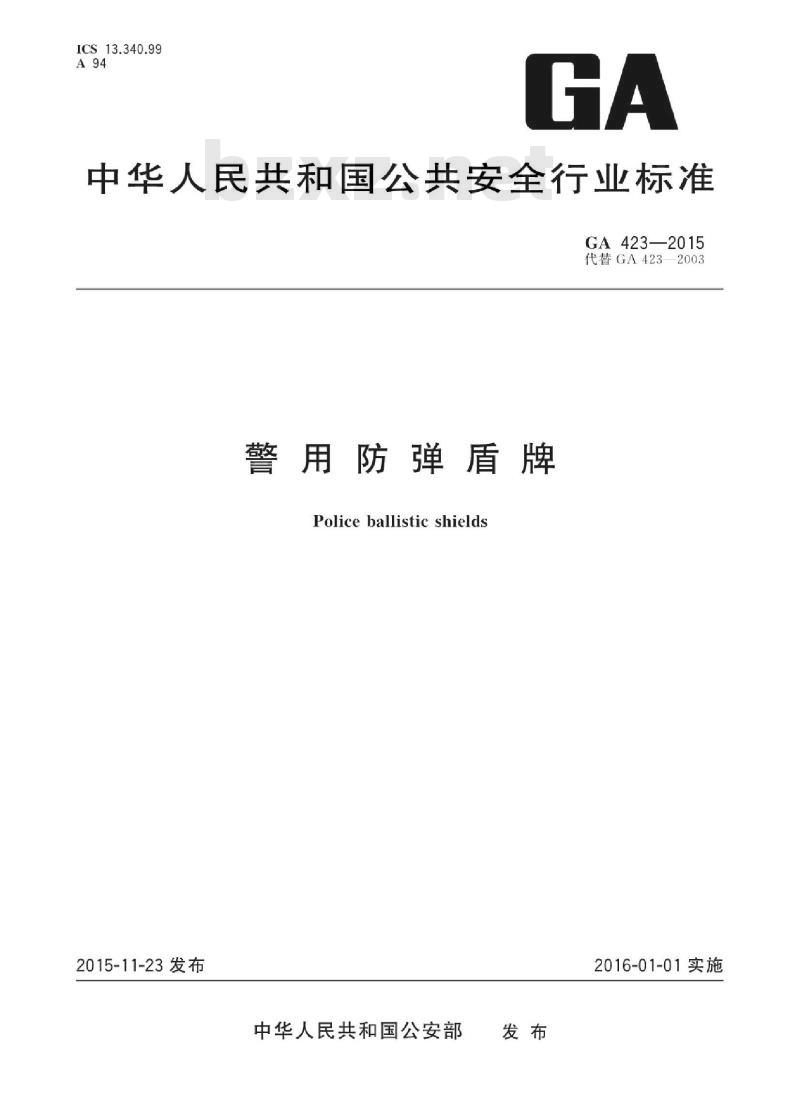

【GA公共安全标准】 警用防弹盾牌

ICS13.340.99
中华人民共和国公共安全行业标准GA 423—2015
代替GA423—2003
警用防弹盾牌
Policeballistic shields
2015-11-23发布
中华人民共和国公安部
2016-01-01实施

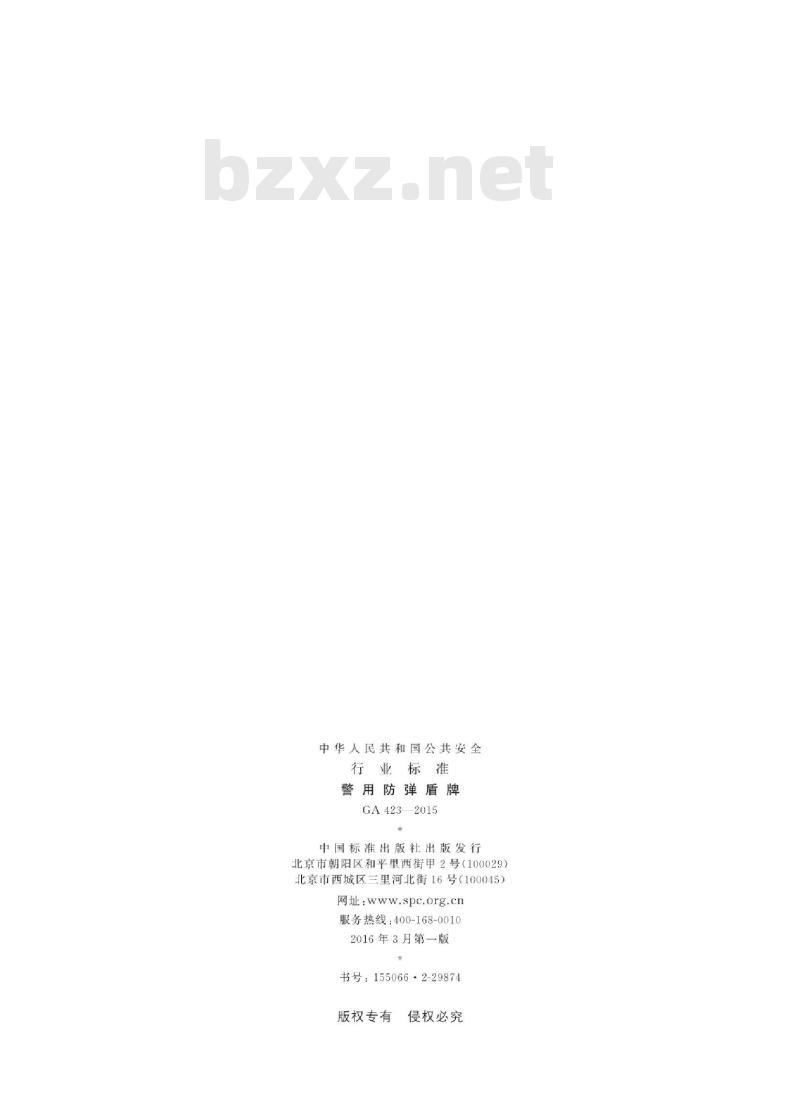

中华人民共和国公共安全
行业标准
警用防弹盾
GA423—2015
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2016年3月第一版
书号：155066·2-29874
版权专有
侵权必究

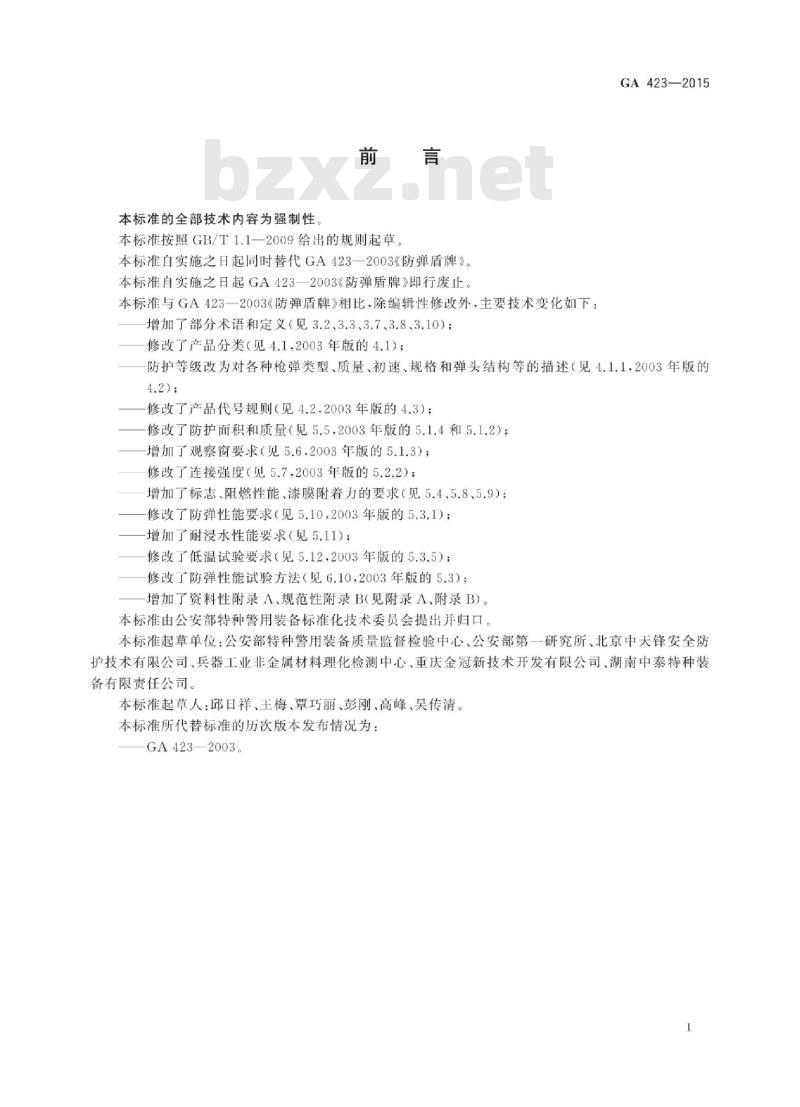

本标准的全部技术内容为强制性。前言
本标准按照GB/T1.1一2009给出的规则起草。本标准自实施之日起同时替代GA423一2003《防弹盾牌》。本标准自实施之日起GA423一2003《防弹盾牌》即行废止。本标准与GA423一2003《防弹盾牌》相比，除编辑性修改外，主要技术变化如下：增加了部分术语和定义（见3.2、3.3、3.7、3.8、3.10）；修改了产品分类（见4.1，2003年版的4.1)；GA423—2015
一防护等级改为对各种枪弹类型、质量、初速、规格和弹头结构等的描述（见4.1.1，2003年版的4.2);
修改了产品代号规则（见4.2，2003年版的4.3）；修改了防护面积和质量（见5.5，2003年版的5.1.4和5.1.2）；增加了观察窗要求（见5.6，2003年版的5.1.3）；修改了连接强度（见5.7，2003年版的5.2.2）；增加了标志、阻燃性能、漆膜附着力的要求（见5.4、5.8、5.9）：修改了防弹性能要求（见5.10，2003年版的5.3.1）；增加了耐浸水性能要求（见5.11）；修改了低温试验要求（见5.12，2003年版的5.3.5）；修改了防弹性能试验方法（见6.10，2003年版的5.3）；增加了资料性附录A、规范性附录B(见附录A、附录B)。本标准由公安部特种警用装备标准化技术委员会提出并归口。本标准起草单位：公安部特种警用装备质量监督检验中心、公安部第一研究所、北京中天锋安全防护技术有限公司、兵器工业非金属材料理化检测中心、重庆金冠新技术开发有限公司、湖南中泰特种装备有限责任公司。
本标准起草人：邱日祥、王梅、覃巧丽、彭刚、高峰、吴传清。本标准所代替标准的历次版本发布情况为：GA423—2003。
-iiKAoNniKAca

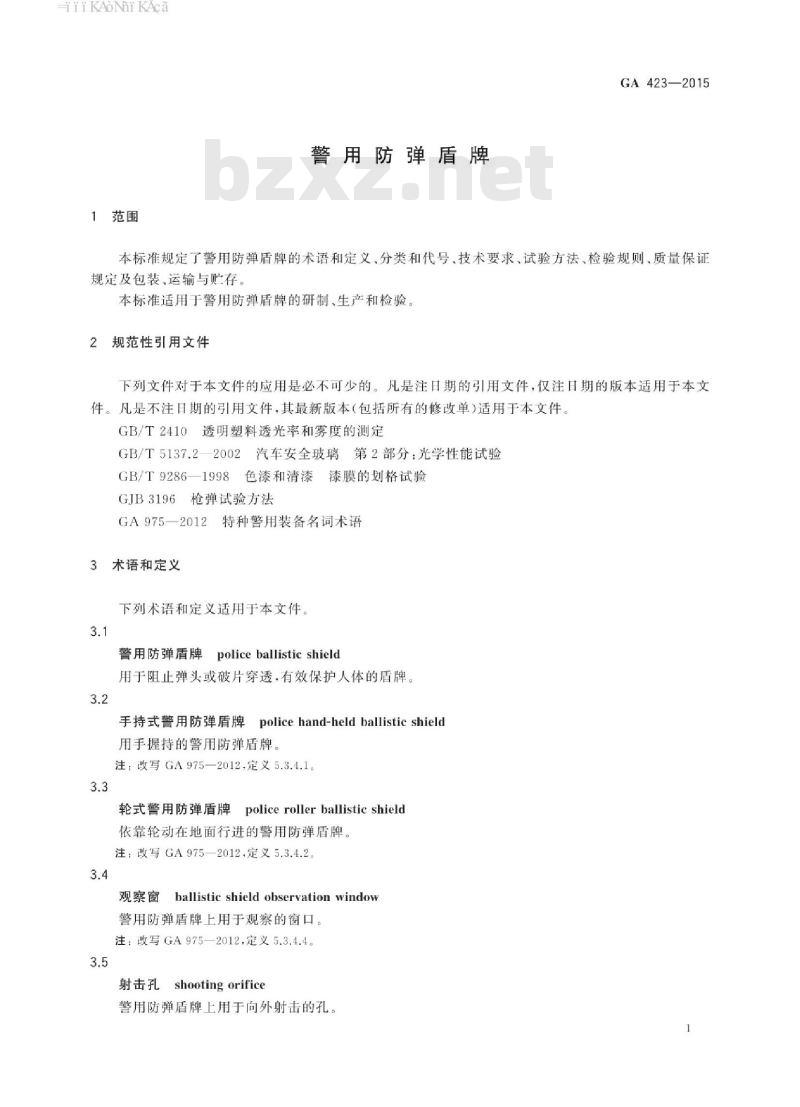

1范围
警用防弹盾牌
GA 423—2015
本标准规定了警用防弹盾牌的术语和定义、分类和代号、技术要求、试验方法、检验规则、质量保证规定及包装、运输与贮存。
本标准适用于警用防弹盾牌的研制、生产和检验。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T2410透明塑料透光率和雾度的测定2汽车安全玻璃第2部分：光学性能试验GB/T5137.22002
GB/T9286—1998色漆和清漆
漆膜的划格试验
GJB3196枪弹试验方法
特种警用装备名词术语
GA975—2012
3术语和定义
下列术语和定义适用于本文件
早police ballistic shield
警用防弹盾牌
用于阻止弹头或破片穿透，有效保护人体的盾牌。3.2
手持式警用防弹盾牌
police hand-held ballistic shield用手握持的警用防弹盾牌。
注：改写GA975—2012，定义5.3.4.13.3
轮式警用防弹盾牌
police rollerballistic shield依靠轮动在地面行进的警用防弹盾牌。注：改写GA975—2012，定义5.3.4.2。3.4
观察窗ballistic shield observation window警用防弹盾牌上用于观察的窗口。注：改写GA975—2012.定义5.3.4.4。3.5
射击孔shootingorifice
警用防弹盾牌上用于向外射击的孔。1
iiiKANiKAca
GA 423—2015
入射角angleof bullet-incidence弹头飞行方向与弹着点切平面法线之间的夹角[GA975—2012，定义5.2.3.10]］3.7
shot-to-shot distance
弹着点间距离
两弹着点中心之间的距离。
弹着点距边缘距离
shot-to-edge distance
从弹着点的中心到防弹层边缘最近的距离。3.9
有效命中fairhit
弹头入射角偏差小于或等于5°，弹头类型、速度符合规定要求且弹着点间距离大于或等于50mm，弹着点距边缘距离大于或等于50mm的弹头冲击。注：改写GA975—2012.定义5.2.3.5。3.10
perforation crack
通透性裂纹
警用防弹盾牌被有效命中后，产生的可透光的弹伤裂纹，3.11
阻断stop
警用防弹盾牌被有效命中后，盾牌背面未出现通孔或通透性裂纹或看到弹头的现象。注：改写GA975—2012.定义5.2.3.7。3.12
perforation
警用防弹盾牌被有效命中后，盾牌背面出现通孔或通透性裂纹或看到弹头的现象，注：改写GA975—2012.定义5.2.3.6。4分类和代号
4.1分类
警用防弹盾牌（以下简称防弹盾牌）按防护等级分类，见表1规定。4.1.1
枪弹类型
1964年式7.62mm
手枪弹（铅心）
1951年式7.62mm
手枪弹（铅心）
弹头标称
枪弹初速
320±10
445±10
防护等级分类
弹头直径×
弹头结构
圆头铅心、铜被甲
圆头铅心、覆铜钢
弹壳长度
适用枪型
1977年式7.62mm手枪
1964年式7.62mm手枪
1954年式7.62mm手枪
iiiKANiKAca
枪弹类型
1951年式7.62mm
手枪弹（铅心）
1951年B式7.62mm
手枪弹（钢心）
1956年式7.62mm
普通弹（钢心）
1953年式7.62mm
普通弹（钢心）
弹头标称
枪弹初速
515±10
515±10
725±10
830±10
注1：防护等级6级以上的列为特殊等级，表1（续）
弹头结构
圆头铅心、覆铜钢
覆铜圆头钢心
尖头锥底钢心、铅
套、覆铜钢被甲
尖头锥底钢心、铅
套、覆铜钢被甲wwW.bzxz.Net
注2：其他需要特别关注的枪弹威胁类型见附录A。弹头直径×
弹壳长度
GA 423—2015
适用枪型
1979年式7.62mm轻型冲锋枪
1979年式7.62mm轻型冲锋枪
1956年式7.62mm半自动步枪
1981年式7.62mm自动步枪
1979年式7.62mm狙击步枪
1985年式7.62mm狙击步枪
4.1.2防弹盾牌按产品的结构分为手持式、轮式两类。手持式防弹盾牌用“S”表示，轮式防弹盾牌用L”表示。
4.1.3防弹盾牌按材质分为金属、非金属及复合三类。由金属材料制成的防弹盾牌用“J”表示，由非金属材料制成的防弹盾牌用“F”表示，由金属和非金属复合材料制成的防弹盾牌用“H\表示。4.2代号
防弹盾牌代号由产品名称代号、防护等级代号、产品材质代号、产品结构代号、企业自定义代号和产品型号代号组成、
产品型号代号：用两位数字表示企业自定义代号：用两位汉语拼音大写字母表示产品结构代号：用“S”“L”表示产品材质代号：用\J”、“F”“H”表示防护等级代号：1～6级
产品名称代号：用\FDP”表示
示例：××企业生产的警用防弹盾牌，防护等级为6级，盾体由金属材料制成，采用轮式结构.企业代号为AB，产品型号为01，表示为FDP6JL-AB01。5技术要求
5.1一般要求
5.1.1轮式防弹盾牌由盾体，把手，连接件，射击孔，观察窗，移动部件组成手持式防弹盾牌由盾体，把手，连接件等部件组成，可不设观察窗和射击孔。防弹盾牌材料应无毒，对人体无自然伤害。5.1.2手持式防弹盾牌应握持舒适，稳定，把手及连接件应牢固。3
iiKAoNiKAca
GA 423—2015
5.2外观
防弹盾牌的表面应无划伤、缺角、裂纹、气泡、焊渣、油污和尖锐凸起，外缘应圆滑，无毛刺，金属材料表面应进行防腐处理。
5.3结构
5.3.1防弹盾牌射击孔应有防弹盖板。射击孔面积和孔型应满足射击要求，枪筒可顺畅推起防弹盖板，抽回枪筒时盖板应自动回位。5.3.2防弹盾牌的防弹盖板与盾体的搭接宽度应大于或等于10mm，且与盾体防护级别相同。5.3.3轮式防弹盾牌转向，移动应灵活可靠。轮上应有锁止装置，轮子支架应能折叠，便于携带和立式存放。
5.3.4轮式防弹盾牌的盾体离地面高度应小于或等于50mm。5.4标志
防弹盾牌正面上方水平居中位置应有中文“警察”字样，字体为黑体，颜色为白色。防弹盾牌应有清晰永久性的产品标志，内容应包括：a)
生产厂中文名称；
产品名称和代号；
产品编号；
执行标准号：
生产日期（年月)；
有效期。
5.5防护面积和质量
防弹盾牌防护面积与质量应符合表2的规定。表2防护面积与质量要求
产品结构
手持式
5.6观察窗
防护面积
防护等级低于6级的防弹盾牌
防护等级为6级的防弹盾牌
防弹盾牌观察窗的光畸变最大量应小于或等于6。5.6.2防弹盾牌观察窗的透光率应大于或等于70%。28
5.6.3防弹盾牌观察窗透明面板四周与盾体的搭接宽度均应大于或等于10mm，最小可视面积应大于或等于40cm。
5.7连接强度
防弹盾牌的把手与盾体的连接结构强度应大于或等于600N。4
iiiKAoNikAca
5.8阻燃性能
盾体外表面续燃时间应小于或等于10s5.9漆膜附着力
防弹盾牌表面漆膜附着力应大于或等于GB/T9286一1998中规定的2级5.10防弹性能
GA 423—2015
防弹盾牌按表1中规定的不同防护等级枪弹类型和枪弹速度进行试验，盾体应有9发有效命中，观察窗应有1发有效命中、射击孔盖板应有1发有效命中的情况下，防弹盾牌应阻断弹头，背面主体防弹材料、把手等连接部件无脱落，若有观察窗、射击孔盖板也应无脱落。5.11耐浸水性能
非金属和复合材料防弹盾牌在水中浸泡24h后，在3发有效命中盾体、1发有效命中观察窗、1发有效命中射击孔盖板的情况下，试验后，防弹盾牌应阻断弹头，背面主体防弹材料无脱落、观察窗、射击孔盖板、把手等连接部件无脱落。5.12环境适应性
防弹盾牌在温度一25℃～十55℃条件下，3发有效命中盾体、1发有效命中观察窗，1发有效命中射击孔盖板的情况下，试验后，防弹盾牌应阻断弹头，背面主体防弹材料无脱落、观察窗、射击孔盖板、把手等连接部件无脱落。
6试验方法
6.1一般要求检验
6.1.1目测检查防弹盾牌外观，判定结果是否符合5.1.1的要求。6.1.2试用防弹盾牌，判定结果是否符合5.1.2的要求。外观检验
目测检查防弹盾牌表面，判定结果是否符合5.2的要求6.3结构检验
6.3.1使用长度为100mm，直径为10mm、壁厚为2mm的钢管，对射击孔上的防弹盖板进行100次启闭试验，判定结果是否符合5.3.1的要求。6.3.2用精度为1mm的量具测量防弹盖板和盾体的搭接宽度，判定结果是否符合5.3.2的要求6.3.3对防弹盾牌轮子进行前进，后退，左右转动试验。对防弹盾牌的轮子支架进行折叠、打开，折叠等动作，重复试验10次，检查轮子及轮子支架的移动，收折灵活性，判定结果是否符合5.3.3的要求。6.3.4用精度为1mm的量具测量轮式防弹盾牌的盾体离地面高度，判定结果是否符合5.3.4的要求。6.4标志检验
6.4.1目测检查防弹盾牌上的文字内容和字体，判定结果是否符合5.4.1的要求6.4.2目测检查防弹盾牌产品标志内容，并用下列方法检验标志的清晰和永久性：a）用棉布沾上蒸馏水在有标志的地方擦15s；5
GA423—2015
b）用棉布沾上甲醇在同一地方擦15s；c）用棉布沾上异丙醇在同一地方擦15s。判定结果是否符合5.4.2的要求。6.5防护面积和质量检验
用精度为1mm的量具测量防弹盾牌冲击面的尺寸，用精度为0.01kg的衡器称量防弹盾牌的质量，判定结果是否符合5.5的要求。6.6
观察窗检验
6.6.1观察窗的光畸变按GB/T5137.2—2002中的6.3，6.4的规定进行检验，按GB/T5137.2—2002中6.5的规定计算光畸变最大值，判定结果是否符合5.6.1的要求。6.6.2观察窗的透光率按GB/T2410中规定的方法进行检验，判定结果是否符合5.6.2的要求。6.6.3用精度为1mm的量具测量防弹盾牌观察窗可视部分的有效尺寸并计算面积，拆下观察窗透明面板测量其与盾体的搭接宽度，判定结果是否符合5.6.3的要求。6.7
连接强度检验
用拉力试验装置分别对防弹盾牌的把手和连接结构进行600N的拉力试验，保持10min，判定结果是否符合5.7的要求。
6.8阻燃性能检验
使用本生灯进行阻燃性能试验，具体步骤如下：a）在防弹盾牌的外表面任选3处，间距大于80mm，且距离边缘大于50mm；调节本生灯的蓝色火焰高度为20mm土2mm；b）
本生灯火焰与试验样品测试点成45°夹角，距离为10mm士1mm，3处分别燃烧10s后移去本生灯，测试持续燃烧的时间。
判定结果是否符合5.8的要求。
6.9漆膜附着力检验
防弹盾牌表面漆膜附着力按GB/T9286—1998规定的划格试验方法进行试验，判定结果是否符合5.9的要求。
6.10防弹性能检验
防弹性能射击试验的设备，布置、靶标，试验步骤和试验方法按附录的规定进行检验，试验方案按表3规定进行，判定结果是否符合5.10的要求表3防弹性能射击试验方案
防护级别
射击部位
观察窗
射击孔盖板
射击距离
射击角度
射击发数
防护级别
射击部位
观察窗
射击孔盖板
6.11耐浸水性能检验
射击距离
表3（续）
射击角度
射击发数
GA423—2015
在常温条件下，将防弹盾牌整体浸入0.5m深的水中，静置24h，取出后将防弹盾牌固定在试验专用支架上滴水5min，然后按照附录B的规定进行防弹性能试验，试验应在5min内完成，判定结果是否符合5.11的要求。
6.12环境适应性检验
6.12.1将防弹盾牌放入温度为55℃土2℃恒温箱内保持3h，取出后将防弹盾牌固定在试验专用支架上，然后按附录B的规定进行防弹性能试验，试验应在5min内完成，判定结果是否符合5.12的要求6.12.2将防弹盾牌放人温度为一25C土2℃恒温箱内保持3h，取出后将防弹盾牌固定在试验专用支架上，然后按照附录B的规定进行防弹性能试验，试验应在5min内完成，判定结果是否符合5.12的要求。
7检验规则
检验分类
防弹盾牌产品检验分为型式检验与交收检验7.2
型式检验
7.2.1有下列情况之一者应进行型式检验：a)
新产品设计定型或生产定型时；当材料、结构、生产工艺有重大改变时：产品首次生产、停产二年后恢复生产时；d)
累计一定产量后应周期性检验时：主管部门提出型式检验要求时。7.2.2型式检验的检验项目、技术要求和试验方法按表4规定执行。7.2.3防弹盾牌型式检验数量为5件。7.3
交收检验
产品交收检验采用随机抽样的方法，应按组批和抽样规则进行抽样，检验项目、技术要求、试验方法按表4规定执行。
GA 423—2015
检验项目
一般要求
防护面积和质量
观察窗
连接强度
阻燃性能
漆膜附着力
防弹性能
耐浸水性能
环境适应性
表4检验项目、要求和试验方法
技术要求
试验方法
一”为不检项目。
注：“。”为必检项目、“o”为抽检项目、“-7.4
组批和抽样
组批规则
型式检验
以同一结构，同一材料和同一生产工艺制造的防弹盾牌为一检验批。7.4.2
抽样规则
交收检验
交收检验时，对同一批次的防弹盾牌进行一般要求，外观，结构、防护面积和质量，防弹性能项目的抽检。
交收检验的抽样数量按表5规定执行7.4.2.2
批量数件
小于50
50~1200
12013200
抽样总数
交收检验的抽样数量
试验项目数量
注：6.1～6.6为非破坏性检验，样品可用于6.12.2的检验项目中。7.5
判定规则
型式检验中有一项不合格，则判定产品不合格。型式检验全部项目合格，判定产品合格。
