【公共安全行业标准(GA)】 安全防范系统验收规则

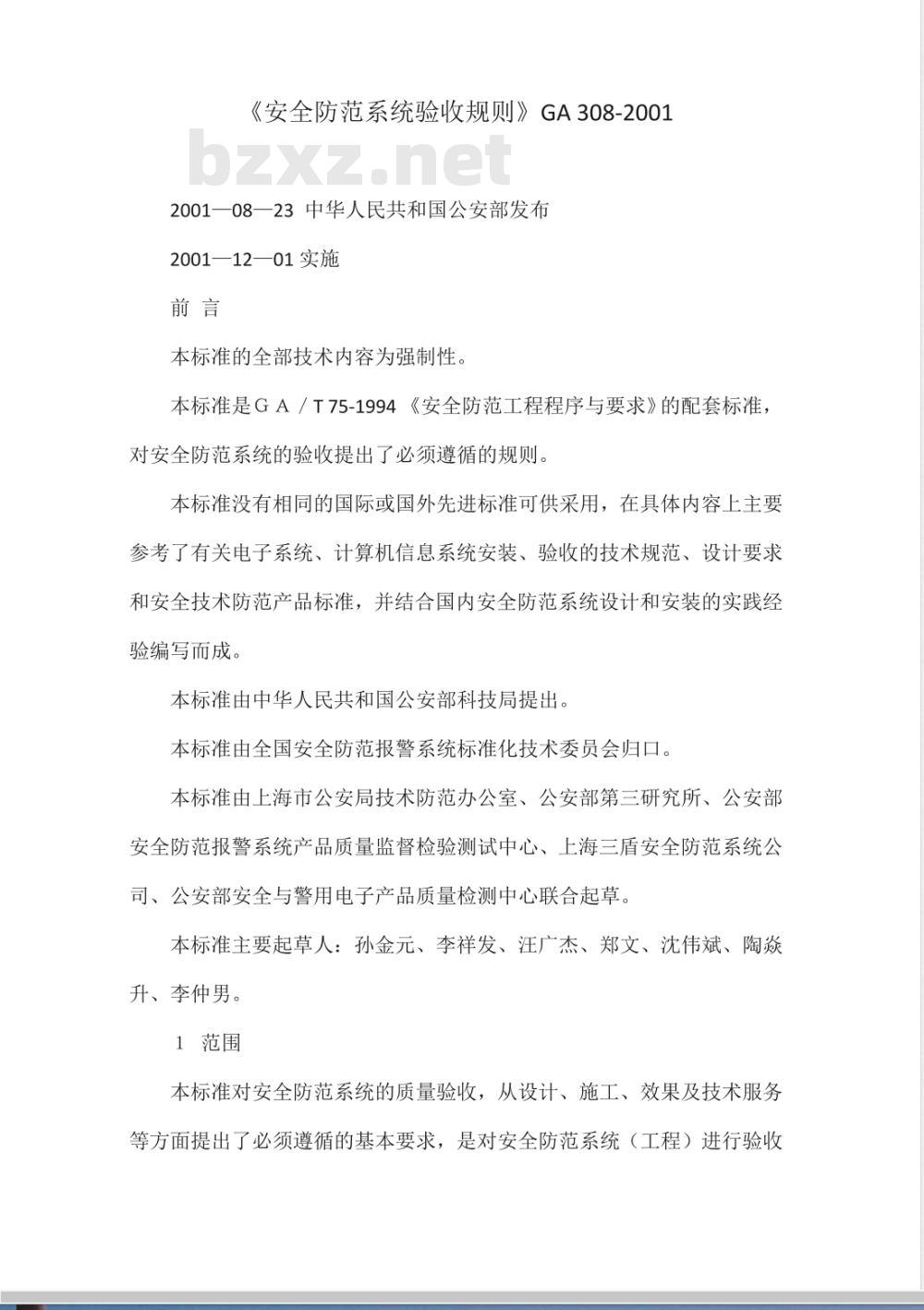

《安全防范系统验收规则》GA308-20012001—08—23中华人民共和国公安部发布2001—12—01实施
本标准的全部技术内容为强制性。本标准是GA／T75-1994《安全防范工程程序与要求》的配套标准对安全防范系统的验收提出了必须遵循的规则。本标准没有相同的国际或国外先进标准可供采用，在具体内容上主要参考了有关电子系统、计算机信息系统安装、验收的技术规范、设计要求和安全技术防范产品标准，并结合国内安全防范系统设计和安装的实践经验编写而成。
本标准由中华人民共和国公安部科技局提出。本标准由全国安全防范报警系统标准化技术委员会归口。本标准由上海市公安局技术防范办公室、公安部第三研究所、公安部安全防范报警系统产品质量监督检验测试中心、上海三盾安全防范系统公司、公安部安全与警用电子产品质量检测中心联合起草。本标准主要起草人：孙金元、李祥发、汪广杰、郑文、沈伟斌、陶焱升、李仲男。
1范围
本标准对安全防范系统的质量验收，从设计、施工、效果及技术服务等方面提出了必须遵循的基本要求，是对安全防范系统（工程）进行验收的依据。

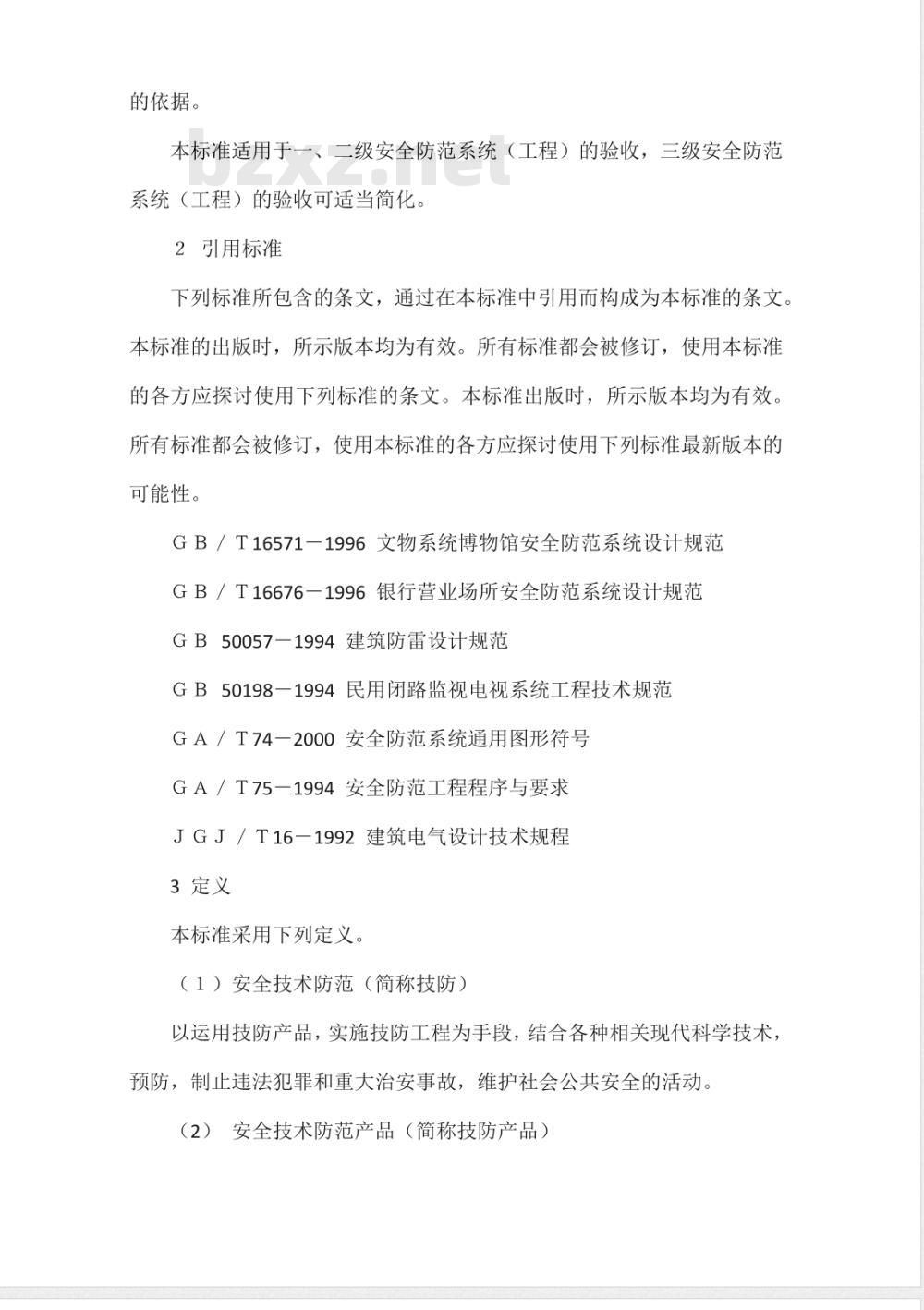

本标准适用于一、二级安全防范系统（工程）的验收，三级安全防范系统（工程）的验收可适当简化。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准的出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB／T16571一1996文物系统博物馆安全防范系统设计规范GB／T16676－1996银行营业场所安全防范系统设计规范GB50057一1994建筑防雷设计规范GB50198一1994民用闭路监视电视系统工程技术规范GA／T74－2000安全防范系统通用图形符号GA／T75－1994安全防范工程程序与要求JGJ／T16一1992建筑电气设计技术规程3定义
本标准采用下列定义。

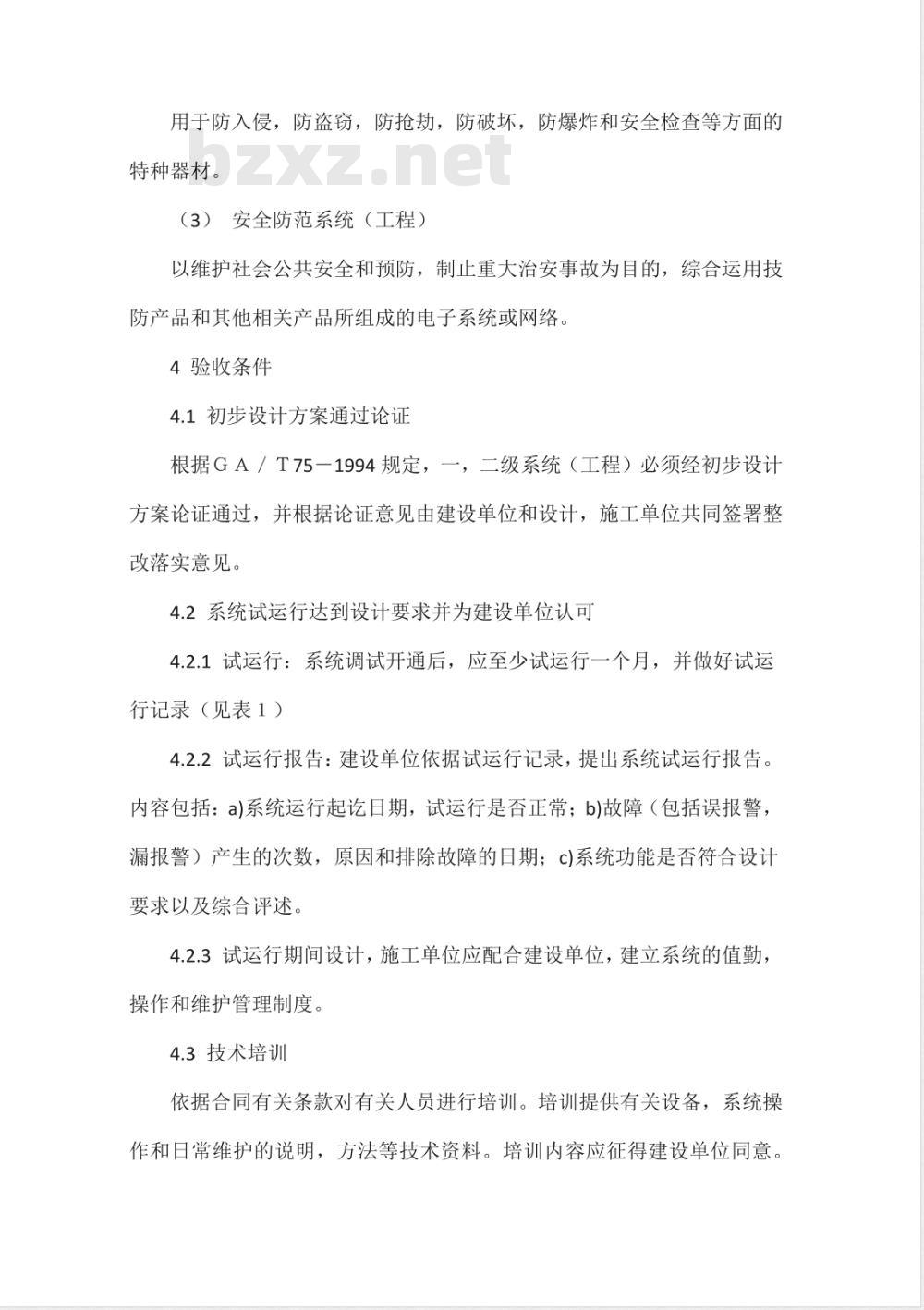

（1）安全技术防范（简称技防）以运用技防产品，实施技防工程为手段，结合各种相关现代科学技术预防，制止违法犯罪和重大治安事故，维护社会公共安全的活动（2）安全技术防范产品（简称技防产品）用于防入侵，防盗窃，防抢劫，防破坏，防爆炸和安全检查等方面的特种器材。
（3）安全防范系统（工程）
以维护社会公共安全和预防，制止重大治安事故为目的，综合运用技防产品和其他相关产品所组成的电子系统或网络。4验收条件
4.1初步设计方案通过论证
根据GA／T75一1994规定，一，二级系统（工程）必须经初步设计方案论证通过，并根据论证意见由建设单位和设计，施工单位共同签署整改落实意见。
4.2系统试运行达到设计要求并为建设单位认可4.2.1试运行：系统调试开通后，应至少试运行一个月，并做好试运行记录（见表1）
4.2.2试运行报告：建设单位依据试运行记录，提出系统试运行报告。内容包括：a)系统运行起日期，试运行是否正常；b)故障（包括误报警，漏报警）产生的次数，原因和排除故障的日期；c)系统功能是否符合设计要求以及综合评述。
4.2.3试运行期间设计，施工单位应配合建设单位，建立系统的值勤操作和维护管理制度。
4.3技术培训

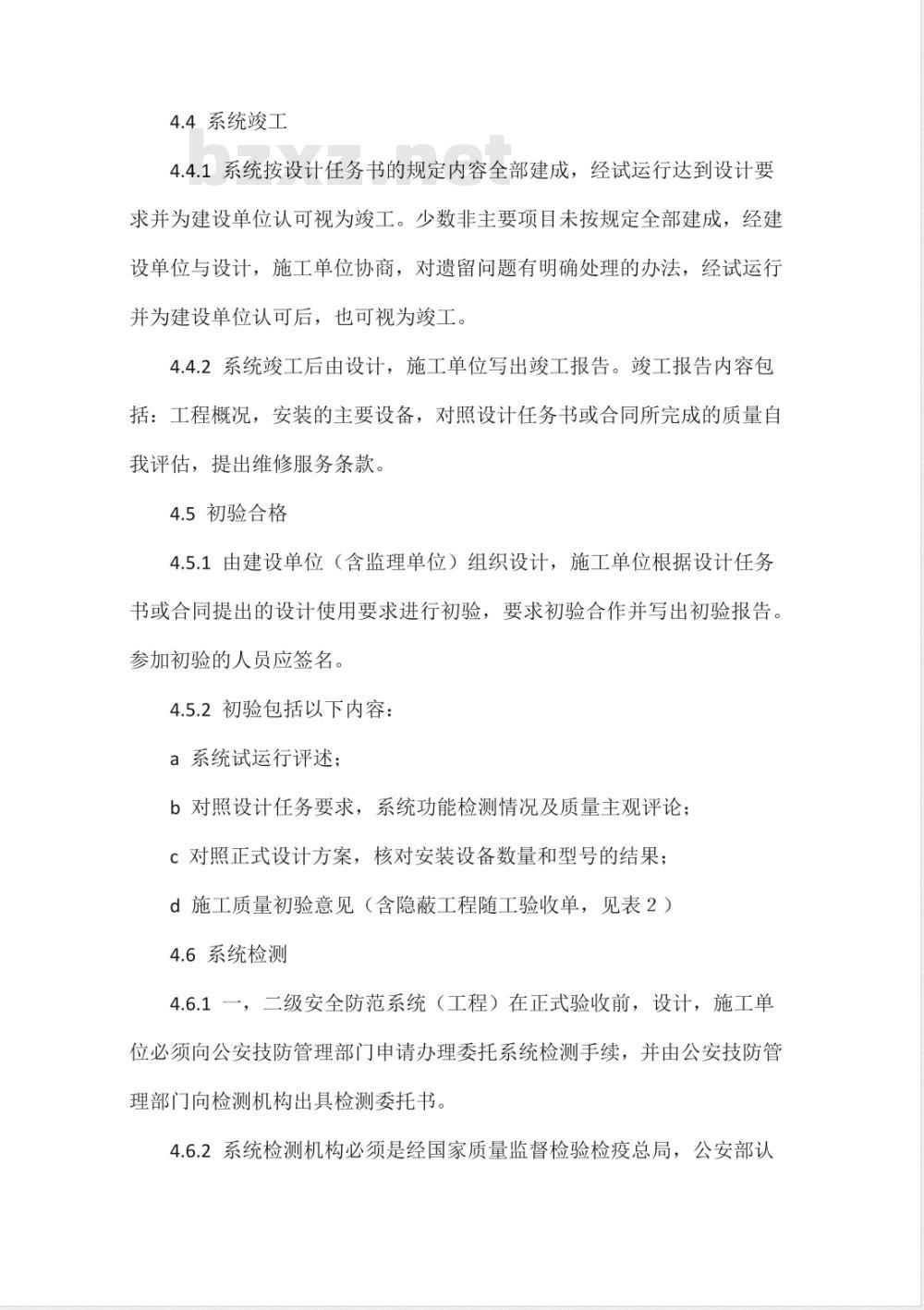

依据合同有关条款对有关人员进行培训。培训提供有关设备，系统操作和日常维护的说明，方法等技术资料。培训内容应征得建设单位同意。4.4系统竣工
4.4.1系统按设计任务书的规定内容全部建成，经试运行达到设计要求并为建设单位认可视为竣工。少数非主要项目未按规定全部建成，经建设单位与设计，施工单位协商，对遗留问题有明确处理的办法，经试运行并为建设单位认可后，也可视为竣工。4.4.2系统竣工后由设计，施工单位写出竣工报告。竣工报告内容包括：工程概况，安装的主要设备，对照设计任务书或合同所完成的质量自我评估，提出维修服务条款。
4.5初验合格
4.5.1由建设单位（含监理单位）组织设计，施工单位根据设计任务书或合同提出的设计使用要求进行初验，要求初验合作并写出初验报告参加初验的人员应签名。
4.5.2初验包括以下内容：
a 系统试运行评述；
b对照设计任务要求，系统功能检测情况及质量主观评论：C对照正式设计方案，核对安装设备数量和型号的结果；d施工质量初验意见（含隐蔽工程随工验收单，见表2）4.6系统检测

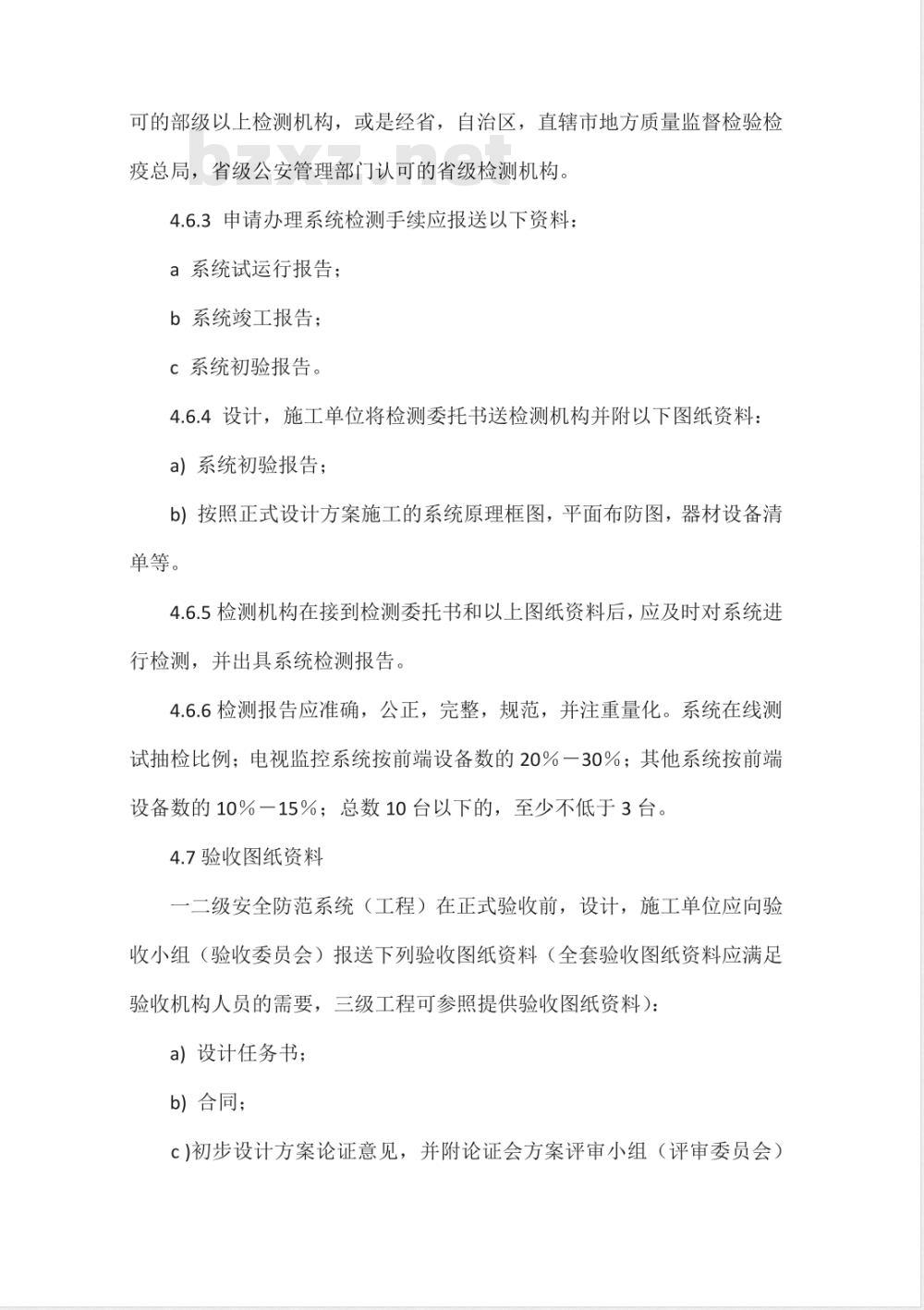

4.6.1一，二级安全防范系统（工程）在正式验收前，设计，施工单位必须向公安技防管理部门申请办理委托系统检测手续，并由公安技防管理部门向检测机构出具检测委托书。4.6.2系统检测机构必须是经国家质量监督检验检疫总局，公安部认可的部级以上检测机构，或是经省，自治区，直辖市地方质量监督检验检疫总局，省级公安管理部门认可的省级检测机构。4.6.3申请办理系统检测手续应报送以下资料：a系统试运行报告；
b系统竣工报告；
c系统初验报告。
4.6.4设计，施工单位将检测委托书送检测机构并附以下图纸资料：a）系统初验报告；
b）按照止式设计方案施工的系统原理框图，平面布防图，器材设备清单等。
4.6.5检测机构在接到检测委托书和以上图纸资料后，应及时对系统进行检测，并出具系统检测报告。4.6.6检测报告应准确，公正，完整，规范，并注重量化。系统在线测试抽检比例；电视监控系统按前端设备数的20%一30%；其他系统按前端设备数的10%一15%；总数10台以下的，至少不低于3台。4.7验收图纸资料
一二级安全防范系统（工程）在正式验收前，设计，施工单位应向验收小组（验收委员会）报送下列验收图纸资料（全套验收图纸资料应满足验收机构人员的需要，三级工程可参照提供验收图纸资料）：a）设计任务书；
b）合同；
c)初步设计方案论证意见，并附论证会方案评审小组（评审委员会）名单；
d)初步设计方案通过论证后，设计，施工单位和建设单位共同签署的整改落实意见。
e）正式设计方案与相关图纸（包括系统原理框图，平面布防图及器材配置表，线槽管道布线图，系统中心控制室布置图，器材设备清单等），f）系统试运行报告；
g）系统竣工报告；
h）初验报告（附隐蔽工程随工验收单，见表2）：i）决算报告；
j）系统检测报告。
5系统验收的组织与职责
5.1验收组织
5.2验收参加单位（人员）
出席验收会的单位（人员）有建设单位的上级业务主管部门，建设单位（含工程总包单位，使用单位，监理单位），设计，施工单位，公安技防管理部门，公安业务主管部门和一定数量的技术专家，必要时还应有检测机构代表参加。5.3验收机构
5.3.1系统验收时要协商组成验收小组，或验收委员会.5.3.2验收小组（验收委员会）由建设单位负责人，建设单位上级业务主管部门，公安技防管理部门，公安业务主管部门以及不低于验收机构人员总数40%的技术专家组成，并推选组长，副组长（主任，副主任）.5.4验收机构职责与要求
5.4.1验收机构对系统（工程）应作出止确，公止，客观的验收结论不利验收公正性的人员不能参加验收小组。5.4.2对国家，省级重点安全防范系统（工程）和金融，文博等要害单位的安全防范系统（工程）的验收，应执行国家或公共安全行业的相关标准，规范，严格把关
5.4.3验收中，对照设计任务书，合同或正式设计方案，按第6章的规定，逐项进行审查．发现系统有重大缺陷或明显不符合要求的，应向设计施工单位提出质询，并视答辩情况决定验收工作是否继续进行.5.4.4验收机构应对系统建设中存在的主要问题提出整改意见和建议，6 验收内容
6.1施工验收
6.1.1基本要求
a）施工验收由验收小组（验收委员会）指定的施工验收组负责检查验收；
）施工应按照设计文件及JGJ／T16等相关标准的要求进行，按图施工，不得随意更改．若根据实际情况确需作局部调整或变更的，应按程序进行审批，并提供建设（使用）单位和设计，施工单位双方认可的更改审核单（见表3）．更改审核单可由设计，施工单位提出，经本单位负责人审核，报建设单位批准．重大变更要报公安技防管理部门备案，必要时要经审查认可；
c）施工验收前，设计，施工单位应提供工程正式设计文件及相关图纸施工记录等．
6.1.2施工验收内容
施工验收主要验收工程施工质量，包括设备安装质量和管线敷设质量，a）按表4规定的项目和要求，分别检查前端设备和终端设备的安装质量；
b）在进行施工验收时，复核随工验收单的检查结果（管线敷设时，工程建设单位或监理单位应会同设计，施工单位共同对管线敷高质量进行随工验收，并填写隐蔽工程随工验收单)；c）复核土建施工单位提供的弱电系统接地电阻测试数据，应符合GB50198标准要求；检查接地系统是否按等电位接地要求施工，并符合GB50057标准要求.
d）抽查明敷管线及明装接线盒，桥架，管井中线缆接头等施工工艺（视频线缆应一线到位，尽量避免接头），并应符合JGJ／T16等相关标准的要求；
6.2技术验收
6.2.1 基本要求
a）技术验收由验收小组（验收委员会）指定的技术验收组负责检查验收；
b）对照原初步设计论证意见与整改情况以及系统检测报告，检查系统的主要功能和主要技术指标，应符合国家或公共安全行业相关标准，规范的要求和设计任务书或合同提出的技术要求；）对照系统竣工报告，系统初验报告，检查系统设备的配置（数量：型号及安装部位）应符合正式设计方案要求；d）检查系统迁用的技防产品，应符合国家或公共安全行业有关标准和管理的规定；
e）检查系统中的备用电源，备用电源在主电源断电时，应能自动切换：保证系统在规定的时间内止常工作：f）对具有集成功能的安全防范系统，应按照正式设计方案和相关标准进行检查；
g）按表5要求，对工程按各分系统项目进行现场功能抽检复查，并做好记录．
6.2.2报警系统的抽查与验收
a）根据试运行报告，复核误，漏报警情况；对入侵探测器的安装位置，角度，探测范围作步行测试抽查；作防拆保护抽查；检查室外周界报警探测装置形成的警戒范围有无盲区；b）系统布防，撤防，旁路和报警网络的地区，检查系统直接或间接联网的条件.
c）当有联动要求时，抽查其对应的灯光，摄像机，录像机等联动功能；d）对于已建成区域性安全防范报警网络的地区，检查系统直接或间接联网的条件.
6.2.3电视监控系统的抽查与验收a）对照系统检测报告，系统的技术指标应满足GB50198一1994的2.1.6的要求
o）系统结构与配置同正式设计方案的符合度c）监视图像主观评价不低于4级，记录图像的回放质量至少能辨别人的面部特征bZxz.net
d）操作与控制的功能检查：如图像切换，云台转动是否平稳，镜头的光圈，变焦等功能是否正常，避免逆光效果等；e）摄像时间，摄像机位置和电梯内楼层显示等图像的标识符，显示是否稳定正常；电梯内摄像机的安装位置（要求安装在电梯厢门左或右侧上角）是否能有效监视电梯乘员；f）对金融系统银行营业场所，文博系统，是否满足GB／T16676和GB／T16571的相关要求．
6.2.4出入口控制系统的抽查与验收a）系统工作是否正常，并按正式设计方案达到相关功能要求；b）系统存储通行目标的相关信息；对非正常通行是否具有报警功能c）楼寓对计电控防盗门作为一种出入口控制系统是否能正常工作；开锁继电器是否有自我保护功能：可视对计系统的图像是否能辨别来访者：d）出入口控制的联网报警部分，是否符合相关技术要求，6.2.5巡更管理系统的抽查与验收a）按正式设计方案检查系统具有的巡更时间，地点，人员和顺序等数据的显示，归档，查询，打印等功能；b）在线式巡更系统是否具有即时报警功能，6.2.6中心控制室的检查与验收
a）检查通讯联络手段（一般不少于两种）：b）是否具有自身防范，防火和雷电防护等安全设施查．
6.3资料审查
6.3.1 基本要求
a）资料审查由工程验收小组（验收委员会）指定的资料审查组负责审b）工程正式验收时，设计，施工单位应按4.7规定的要求提供全套验收图纸资料；
c）图纸资料应保证质量，做到内容齐全，标记正确，文字清楚，数据准确，图文表一致；
d）图样的绘制应符合GA／T74及国家标准的有关规定6.3.2审查内容
a）按6.3.1中c),d)要求审查设计，施工单位提供的验收图纸资料的编制质量（准确性，规范性）和与工程实际的符合度，并填写于表6；b）根据工程规模，审查验收图纸资料的完整性，包括日常维修服务条款，并填写于表6．
7验收结论与整改
验收小组（验收委员会）根据施工验收（表4），技术验收（表5）资料审查（表6）的结果，认真如实地作出验收结论．对验收通过或基本的安全防范系统（工程），设计，施工单位应根据验收结论写出经建设单位认可的整改方案，建设单位上级主管部门，公安技防管理部门和公安业务主管部门应督促，协调，检查整改方案的落实，7.1验收判据
施工质量验收：按表2要求对隐蔽工程质量进行复核，并根据各单项
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
