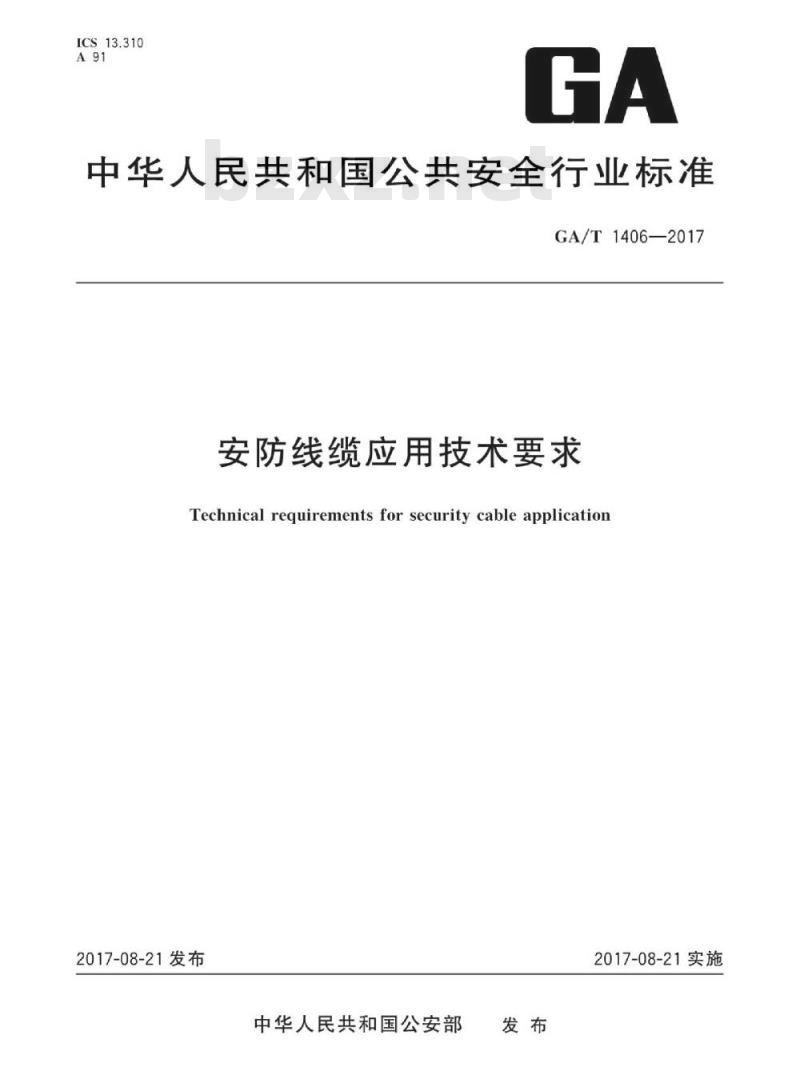

【GA公共安全标准】 安防线缆应用技术要求

ICS13.310
中华人民共和国公共安全行业标准GA/T1406—2017
安防线缆应用技术要求
Technical requirements for security cable application2017-08-21发布
中华人民共和国公安部
2017-08-21实施

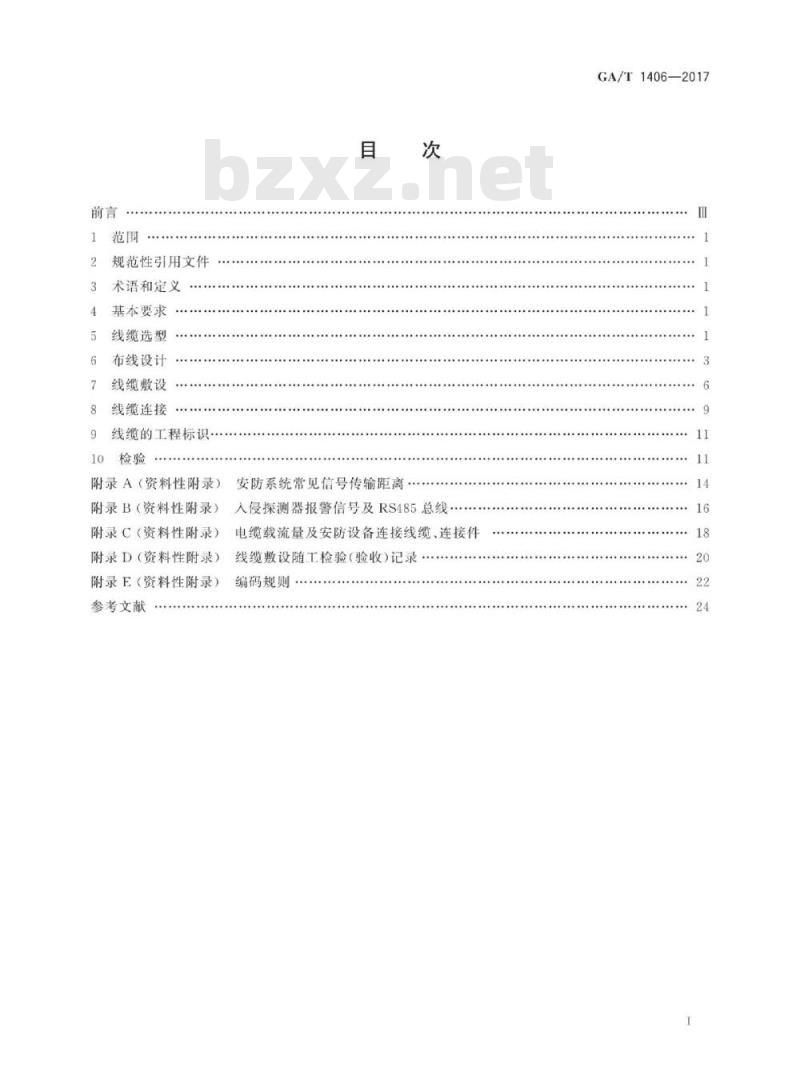

规范性引用文件
术语和定义
基本要求
线缆选型
布线设计
线缆敷设
线缆连接
线缆的工程标识
附录A（资料性附录）
附录B（资料性附录）
安防系统常见信号传输距离
入侵探测器报警信号及RS485总线·附录C（资料性附录）
电缆载流量及安防设备连接线缆、连接件附录D（资料性附录）
附录E（资料性附录）
参考文献
线缆敷设随工检验(验收)记录
编码规则
GA/T1406—2017

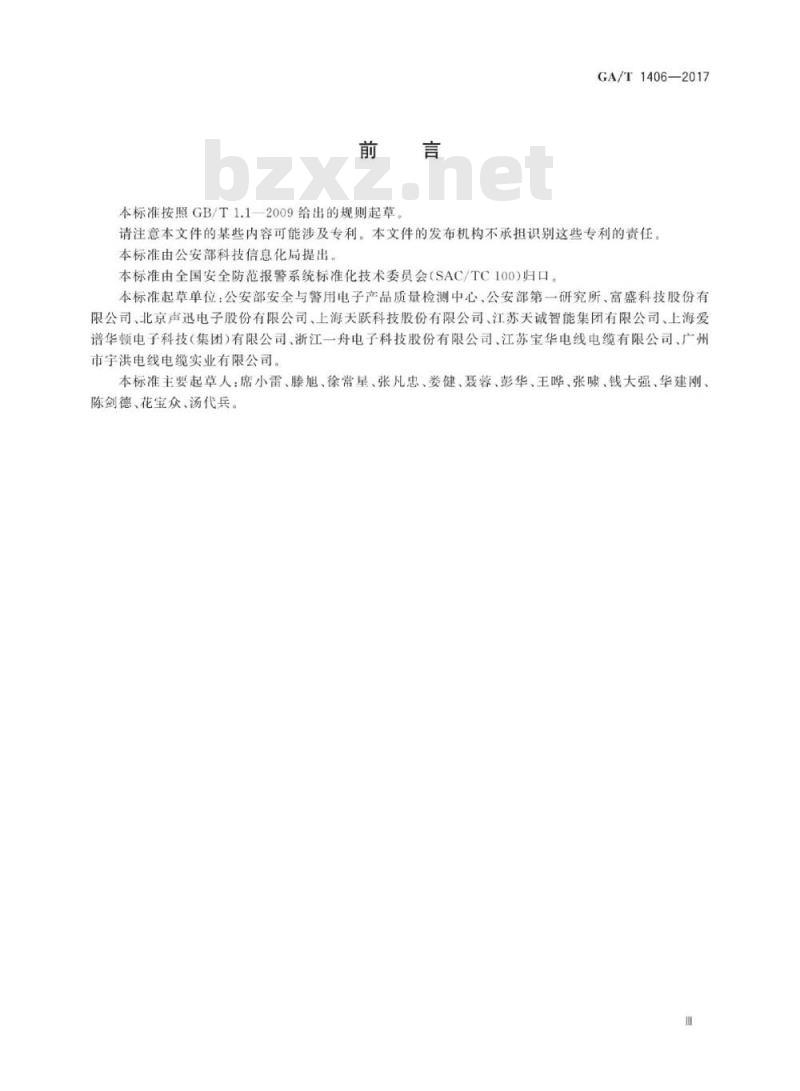

本标准按照GB/T1.1-2009给出的规则起草GA/T1406—2017
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由公安部科技信息化局提出。本标准由全国安全防范报警系统标准化技术委员会（SAC/TC100）归口。本标准起草单位：公安部安全与警用电子产品质量检测中心、公安部第一研究所、富盛科技股份有限公司、北京声迅电子股份有限公司、上海天跃科技股份有限公司、江苏天诚智能集团有限公司、上海爱谱华顿电子科技（集团）有限公司、浙江一舟电子科技股份有限公司、江苏宝华电线电缆有限公司、广州市宇洪电线电缆实业有限公司。本标准主要起草人：席小雷、滕旭、徐常星、张凡忠、娄健、聂蓉、彭华、王哗、张啸、钱大强、华建刚陈剑德、花宝众、汤代兵。
1范围
安防线缆应用技术要求
GA/T1406—2017
本标准规定了安防线缆应用的基本要求、线缆选型、布线设计、线缆敷设、线缆连接、线缆工程标识及检验。
本标准适用于安全防范工程建设中安防线缆的设计、施工、检验及验收。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB50312-2016综合布线系统工程验收规范GB50348安全防范工程技术规范
GA/T670安全防范系统雷电浪防护技术要求GA/T1297-2016安防线缆
3术语和定义
GB50348、GA/T1297一2016界定的术语和定义适用于本文件4基本要求
安全防范工程中使用的线缆·应根据系统中信号类型、传输特性、线缆敷设环境等进行规划设计4.1
4.2安全防范工程中线缆应用的规划和设计应保证信号传输的质量、系统应用的安全以及维护的便捷。
4.3安全防范工程中线缆应用的规划、设计和敷设应符合相应防火规范的要求，4.4安全防范工程中使用的线缆，应符合国家法规、GA/T12972016和现行相关标准的要求，并经过检验或认证合格
5线缆选型
5.1基本要求
5.1.1应根据系统中不同类型信号的传输特性及安全要求选择符合相关传输要求的线缆5.1.2应根据线缆敷设距离、环境应力及敷设过程的拉力等因素综合选择线缆规格5.1.3应根据线缆敷设环境的电磁特性、紫外线特性、温度特性等综合因素选择适应相应环境的线缆或对线缆做相应的保护措施。
注：如当传输路径处于电梯附近、高压变电场所、大功率无线设备（如：基站)等电磁环境较恶劣的场所，选择光缆或带屏蔽层的电缆：高原地区选择耐紫外线照射的线缆：高寒地区选择耐低温的线缆，5.1.4线缆应用场所及敷设方式不同，线缆选型按以下要求进行：1
GA/T1406—2017
室内敷设的线缆，宜选择低烟无卤阻燃线缆直埋敷设的线缆，应选择有外保护层的铠装线缆。当线缆直埋敷设的坡度大于30°或线缆可能b)
承受较大张力的地段，宜选择钢丝铠装线缆：敷设在电缆沟、电缆隧道内或有防火要求场所敷设的线缆.应选择阻燃线缆；e
d）与设备连接并随设备移动的线缆，应选择符合相应曲挠度要求的线缆。5.2
标准复合视频信号传输电缆的选择应选择AFX-SYV、AFX-SYWV系列同轴电缆或具有相同传输性能的电缆。5.2.1
5.2.2电缆的规格应依据同轴电缆百米衰减指标、信号传输距离和系统设计要求确定，参见附录A中的A.1。
5.3SDI数字视频信号传输电缆的选择宜选择AFX-SYWV-75-5-1同轴电缆或具有相同传输性能的电缆信号传输距离参见附录A中的A.2。
5.4模拟音频信号传输电缆的选择5.4.1音频信号以平衡方式采用电缆传输时，应选择AFX-XVSY、AFX-XVSYP系列信号/控制电缆或具有相同传输性能的电缆。
5.4.2音频信号以非平衡方式采用电缆传输时，应选择AFX-SYV、AFX-SYWV系列同轴电缆或具有相同传输性能的电缆。
5.4.3电缆的规格应根据所用电缆的衰减指标、信号传输距离及系统性能的要求确定。5.5RS-485总线控制信号传输电缆的选择5.5.1应选择AFX-X485信号/控制电缆或AFX-XVSY、AFX-XVSYP系列信号/控制电缆或具有相同传输性能的电缆。
5.5.2电缆的规格应根据所用电缆的衰减指标、信号传输频率和距离及系统性能的要求确定，参见附录A中的A.3。
网络数据信号传输电缆的选择
5.6.1应选择AFX-HS系列数据电缆或具有相同传输性能的电缆。5.6.2数据电缆规格应根据数据传输速率、带宽及系统要求确定，见表1表1数据传输速率、传输带宽与数据电缆规格对应关系表数据传输速率
1000Mbps
≤1Gbps
≤10Gbps
传输带宽/MHz
5.6.3设备之间数据电缆长度不宜大于100m。5.7入侵探测器报警信号传输电缆的选择数据电缆规格
超5类（5e类）
应选择AFX-XVV、AFX-XVVP系列多芯信号/控制电缆或具有相同传输性能的电缆5.7.1
5.7.2电缆的规格应根据传输方式确定，参见附录B中的B.1。GA/T1406—2017
5.7.3当和供电共缆传输时，导体截面积应满足探测器电源供电的要求，电缆载流量可参见附录C中的c.1。
开关量信号传输电缆的选择
5.8.1应选择AFX-XVV、AFX-XVVP系列信号/控制电缆或具有相同传输性能的电缆5.8.2传输电缆导体截面积应与传输的功率匹配，电缆载流量可参见附录C中的C.1。5.9
电源电缆的选择
应选择AFX-DVV、AFX-DVY、AFX-DYY系列电源电缆或具有相同传输性能的电缆5.9.2电缆的规格应根据供电距离和传输功率要求的载流量确定。电缆载流量可参见附录C中的c.l。
5.10光缆的选择
应根据传输路由和环境条件选择适宜的规格及长度。根据敷设地段环境、敷设方式以及保护措施选择光缆护层结构：户外直埋光缆宜选择铠装光缆；其结构宜选择聚乙烯内护层十防潮铠装层十聚乙烯外护层，或防潮层十聚乙烯内护层十铠装层十聚乙烯外护层；地下管道中敷设的光缆应有防潮层，其结构可选择防潮层十聚乙烯外护层；b）
悬挂吊装架空光缆应选择带加强筋的黑色塑料外护套光缆，其结构可选择防潮层十聚乙烯外e）
护层；
d）水底光缆应选择钢丝铠装光缆，其结构可选择防潮层十聚乙烯内护层十钢丝铠装层十聚乙烯外护层；
建筑物内光缆宜选择低烟无卤阻燃光缆光缆的芯数应有余量。
雷害严重区域敷设的光缆，中心加强芯宜选择非金属构件。5.11电梯随行线缆的选择
5.11.1宜选择自承式扁平综合线缆，外护套应选择柔软材料，承拉元件应为加强钢丝、尼龙绳或纤维组织，抗拉强度应满足实际应用的需求。综合线缆内的信号电缆和电源电缆应选择带屏蔽的电缆2电梯随行线缆的曲挠特性应满足电梯运行的使用要求。5.11.2
6布线设计
基本要求
应根据安防系统图、系统使用线缆类型、线缆敷设环境和建（构）筑物特性等进行布线设计。6.1.2应根据安防系统传输节点的分布、物理位置等进行线缆传输距离测算，6.1.3应根据安防系统功能分类制作信息点位汇总清单.形成线缆种类、规格需求并测算传输距离等。6.1.4信号传输电缆应与交直流48V以上电源电缆分开数设6.1.5交流220V供电线路应单独穿管布线6.1.6布线使用的非金属管材、槽盒及附件应采用阻燃性材料制成。3
GA/T1406—2017
路由选择
室内线路应短捷、隐蔽、安全、可靠，尽量减少与其他系统交叉及共用管槽。线缆应避开恶劣高6.2.1
温、易积水、强磁强电等环境条件或易使管线损伤的地段室外线路应根据现场地形、地貌、地上及地下设施等环境，设计为直理埋、管道、架空或电缆隧道等6.2.2
敷设方式。
线缆路由应避开各种对线缆有腐蚀的环境，不可避开时，应设计选择防腐型线缆或采取防腐蚀的措施。
安防电缆与其他线缆间距的要求6.3.1
室内安防电缆与电力电缆问的布设应符合表2的规定。墙上敷设的安防电缆及管线与其他管线的布设应符合表3的规定室外安防电缆与其他线缆的布设应符合表4与表5的规定表2Www.bzxZ.net
管线关系
平行敷设
有一方在接地金属槽盒或钢导管双方均在接地金属槽盒或钢导管中室内安防线缆与电力电缆最小净距离380V
(2~5)kV·A
双方均在接地金属槽盒中，系指两个不同的槽盒，或指在同一槽盒中用金属板隔开。单位为毫米
>5kV·A
当380V电力电绩负载<2kV·A时双方都在接地的槽盒中，且平行长度不大于10m时，最小间距可为10mm。
安防线缆及管线与其他管线的间距管线种类
保护地线
热力管（不包封）
热力管(包封）
给水管
煤气管
压缩空气管
平行净距
电缆与其他线路共杆架空敷设的最小间距其他线路种类
(1~10)kV电力线
1kV以下电力线
广播线
通信线
垂直交文净距
最小垂直距离
单位为毫米
单位为毫米
表5电缆与其他线路共沟（隧道）敷设的最小间距其他线路种类
10kV以下电力电缆
通信电缆
6.4导管及槽盒利用率要求
GA/T1406—2017
单位为毫米
最小距离
线缆穿管敷设所占导管的总截面面积，直段时不应超过导管内截面面积的50%～60%，弯段时不应超过导管内截面面积的40%～50%；线缆在槽盒内数设所占槽盒的总截面面积不应超过槽盒内截面面积的30%~50%。
弯曲半径要求
电源电缆弯曲平径应大于其外径的6倍。6.5.2信号/控制电缆弯曲半径应大于其外径的6倍。同轴电缆弯曲半径应大于其外径的15倍6.5.3
数据电缆的弯曲半径应大于其外径的8倍。6.5.4
6.5.5光缆敷设完成时的弯曲半径应大于其外径的10倍，敷设过程中光缆的弯曲半径应大于其外径的20倍。
机械强度要求
6.6.1线缆架空敷设时，承载缆应能承受自身及所敷设线缆的重量负荷并同时满足特殊环境的负荷要求，如最大结冰厚度或最大风力所产生的负荷6.6.2线缆地理敷设时，直理的线缆或敷设的管道应能承受地面重物的碾压6.7防雷接地要求
6.7.1线缆敷设的防雷措施应符合GA/T670的相关规定。6.7.2线缆架空敷设时的每一个立杆处，架空线缆的金属承载缆、架空线缆线路中的金属导管和金属杆体均应接地，接地电阻应满足GB50348的相关要求。6.7.3由室外进入室内的电源电缆、信号传输电缆等，入室端均应采用电涌保护器并做等电位连接，6.7.4电缆由建（构）筑物引出时，宜避开避雷针引下线，不能避开处应做等电位连接。长距离平行走线的应采用金属导管或屏蔽电缆进行屏蔽，并在两端就近接地。6.7.5建（构）筑物屋顶上不应敷设电缆，必须敷设时，应采用金属导管保护并接地。6.7.6采用光缆传输的，光端机外壳、光缆金属加强芯、架空光缆接续护套等应接地。6.8
电磁防护要求
6.8.1安防电缆在具有强磁场、强电场的电气设备环境敷设的，在无屏蔽措施时与设备间的净距离宜大于1.5m，采用屏蔽电缆或金属导管或封闭金属槽盒等保护措施的，与设备间的净距离宜大于0.8m。6.8.2电缆敷设区域内电磁干扰场强高于3V/m的，电缆应采用金属导管屏蔽等防护措施。6.9
安全防护要求
应根据线缆敷设环境的防护要求、遭受物理损坏或人为破坏的可能因素，进行安全防护设计。6.9.1
GA/T1406-—2017
出入口控制系统执行机构的输人电缆应敷设在系统受控区内，否则，应设计封闭保护措施，且封6.9.2
闭保护结构材料的强度应不低于镀锌钢导管的强度6.9.3监控中心与设备间为两个独立物理区域且不相邻时，两区域间传输线缆应设计金属导管保护，宜采用双物理路由允余设计。
6.9.4有安全保密要求的安防线缆选型与敷设方式应符合相应的保密规定7线缆敷设
敷设准备
应检查线缆的型号规格等是否符合设计要求7.1.2应对线缆进行导通测试，
7.1.3应检查导管与槽盒的敷设方式、间距是否符合设计要求7.1.4应根据布线设计，对线缆路由进行长度测算，并依据每盘/卷线缆的长度进行配线，配线长度应留有余量以适应不少手2次的端接、维护7.1.5应检查清理导管和槽盒并在导管管口处加护圈防护，避免损伤线缆应根据设计要求，对导管和槽盒进行防潮、防腐蚀、防鼠等处理。7.1.6
7.1.7应对敷设准备的过程及结果做相关记录。7.2不
布放要求
应根据项自施工工艺要求对隐散敷设的过程、线缆的敷设状态等进行记录，宜进行留存照片或视频记录。
7.2.2线缆敷设过程应采用图1、图2中允许的放线方式进行。COODD
卷装电缆正确及错误的放线方式图2盘装电缆正确及错误的放线方式7.2.3线缆的布放应自然平直，不应交叉缠绕、打圈。不允许
7.2.4线缆在布放过程及完成后，应避免外力挤压造成线缆结构变形和损伤。不允许
7.2.5线缆布放时，应在线缆卷轴处、过线盒、管口处等部位，安排布线施工人员边送线、边收线，逐段敷设，不应强力拖拽
7.2.6布放线缆的牵引端头应做好技术处理，保证线缆的每个元件受到同等的牵引力。7.2.7同轴电缆、数据电缆应端到端连接，中间不应有断续接点。其他电缆宜采用端到端连接7.2.8线缆的接续点应留在接线箱或接线盒内，不应留在导管或槽盒内。6
