【YD通讯标准】 电信终端设备防雷技术要求及试验方法

YD/T 993

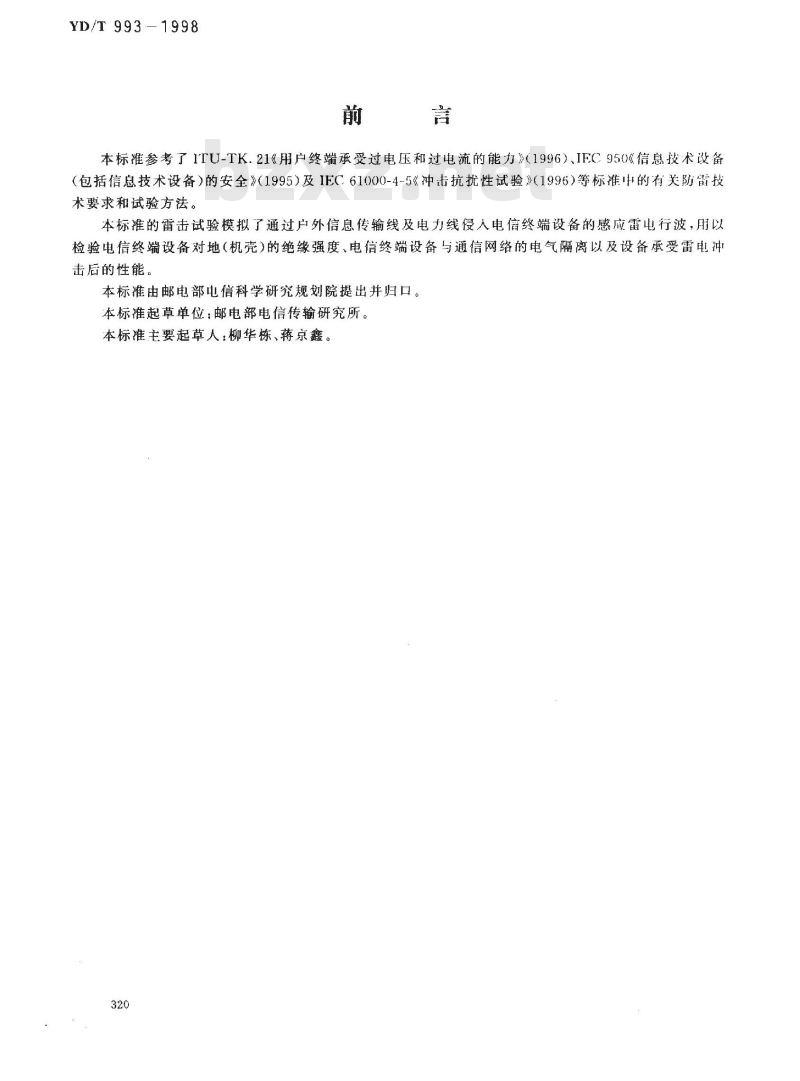

本标准参考了1TU-TK.21《用户终端承受过电压和过电流的能力》（1996）、IFC950《信息技术设备（包括信息技术设备）的安全》（1995）及IEC61000-4-5《冲击抗扰性试验》（1996）等标准中的有关防臂技术要求和试验方法。
本标准的雷击试验模拟了通过户外信息传输线及电力线侵人电信终端设备的感应雷电行波，用以检验电信终端设备对地（机壳）的绝缘强度、电信终端设备与通信网络的电气隔离以及设备承受雷电冲击后的性能。
本标准由邮电部电信科学研究规划院提出并归口。本标准起草单位：邮电部电信传输研究所。本标准主要起草人：柳华栋、蒋京鑫。320
1范围

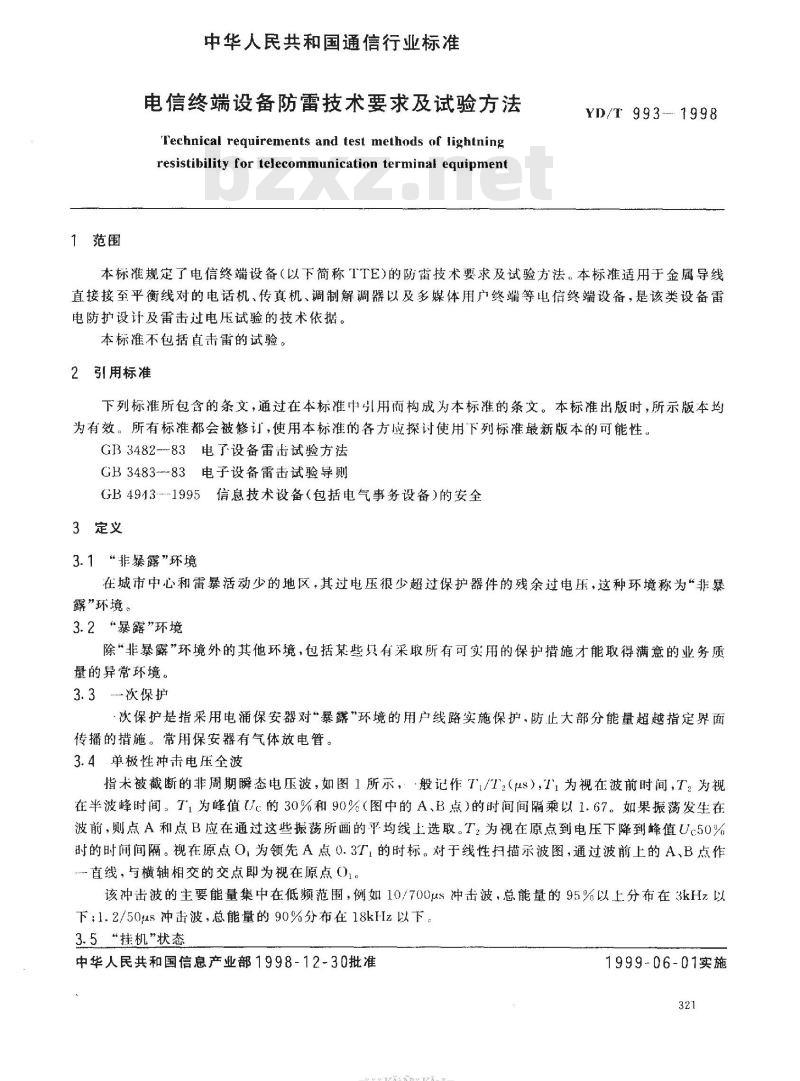

中华人民共和国通信行业标准
电信终端设备防雷技术要求及试验方法Technical requirements and test methods of lightningresistibilityfor telecommunication terminal equipmentYD/T993--1998
本标准规定了电信终端设备（以下简称TTE）的防雷技术要求及试验方法，本标准适用于金属导线直接接至平衡线对的电话机、传真机、调制解调器以及多媒体用户终端等电倍终端设备，是该类设备雷电防护设计及雷击过电压试验的技术依据。本标准不包括直击雷的试验。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB3482-83电了设备雷击试验方法GB3483---83电子设备雷击试验导则GB4913.-1995信息技术设备（包括电气事务设备）的安全3定义
3.1“非暴露”环境
在城市中心和雷暴活动少的地区，其过电压很少超过保护器件的残余过电压，这种环境称为“非暴露”环境。
3.2“暴露”环境
除“非暴露”环境外的其他环境，包括某些只有采取所有可实用的保护措施才能取得满意的业务质量的异常环境。
3.3-次保护
·次保护是指采用电涌保安器对“暴露\环境的用户线路实施保护，防止大部分能量超越指定界面传播的措施。常用保安器有气体放电管。3.4单极性冲击电压全波
指卡被截断的非周期瞬态电压波，如图1所示，·般记作T1/T2（μs），T1为视在波前时间，T2为视在半波峰时间。T为峰值Uc的30%和90%（图中的A，B点）的时间间隔乘以1.67，如果振荡发生在波前，则点A和点B应在通过这些振荡所画的平均线上选取。T为视在原点到电压下降到峰值Uc50%时的时间间隔。视在原点O，为领先A点0.3T1的时标。对于线性扫描示波图，通过波前上的A、B点作直线，与横轴相交的交点即为视在原点（1。该冲击波的主要能量集中在低频范围，例如10/700us冲击波，总能量的95%以上分布在3kHz以下；1.2/50us冲击波，总能量的90%分布在18kFIz以下。3.5“挂机”状态
中华人民共和国信息产业部1998-12-30批准iKAoNiKAca-
1999-06-01实施
YD/R 993
—1998

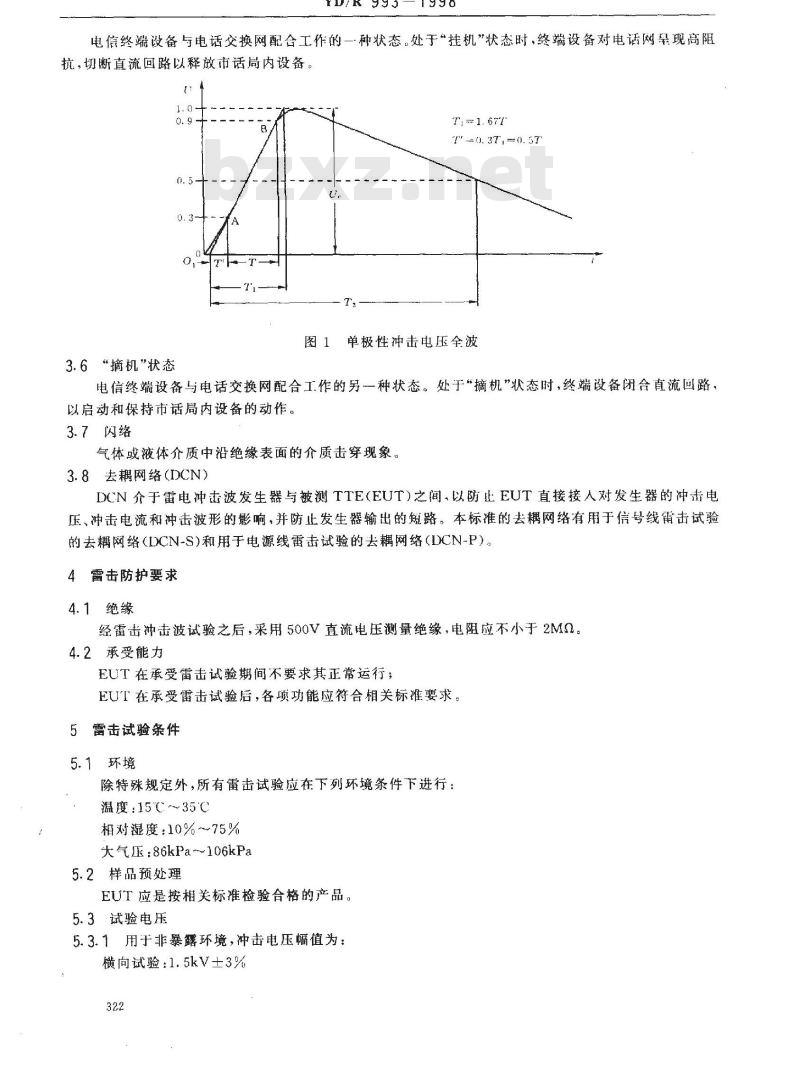

电信终端设备与电话交换网配合工作的一种状态。处于“挂机”状态时，终端设备对电话网旱现高阻抗，切断直流回路以释放市话局内设备。 +
3.6“摘机”状态
T+ --1. 67T
T -- 0. 3T,= 0. 57
图1单极性冲击电压全波
电信终端设备与电话交换网配合工作的另一种状态。处于“摘机”状态时，终端设备闭合直流回路。以启动和保持市话局内设备的动作。3.7闪络
气体或液体介质中沿绝缘表面的介质击穿现象。3.8去耦网络(DCN)
DCN介于雷电冲击波发生器与被测TTE（EUT）之间·以防止EUT直接接人对发生器的冲违电压、冲击电流和冲击波形的影响，并防止发生器输出的短路。本标准的去耦网络有用于信号线雷击试验的去耦网络（DCN-S)和用于电源线雷击试验的去耦网络（DCN-P）。雷击防护要求
4.1绝缘
经雷击冲击波试验之后，采用500V直流电压測量绝缘，电阻应不小于2M0。4.2承受能力
EUT在承受雷击试验期间不要求其正常运行；EUT在承受雷击试验后，各项功能应符合相关标准要求。5
雷击试验条件
5.1环境
除特殊规定外，所有雷击试验应在下列环境条件下进行：温度：15℃～35℃
相对湿度：10%~75%
大气压：86kPa～106kPa
5.2样品预处理
EUT应是按相关标推检验合格的产品。5.3试验电压
5.3.1用于非暴露环境，冲击电压幅值为：横向试验：1.5kV±3%
纵向试验：1.0kV±3%
YD/T 993--1998
5.3.2用于暴露环境加-一次保护，冲击电压幅值为：横向试验：4kV3%
纵向试验：4kV土3%
5.3.3与通信网的电气隔离试验，其冲击电压值为：U。=2.5kV（图8中的a连接点）
U.一1.5kV（图8中的b、c连接点）5.4试验波形
冲击电压波形为10/700us及1.2/50us单极性冲击电压全波，如图1所示。试验波形实测值与标称值之间应在下列范围内：
视在波前时间T1：10μs±30%或1.2μs±30%；视在半峰值时问T2：700us±20%或50ps±20%5.5冲击波发生器

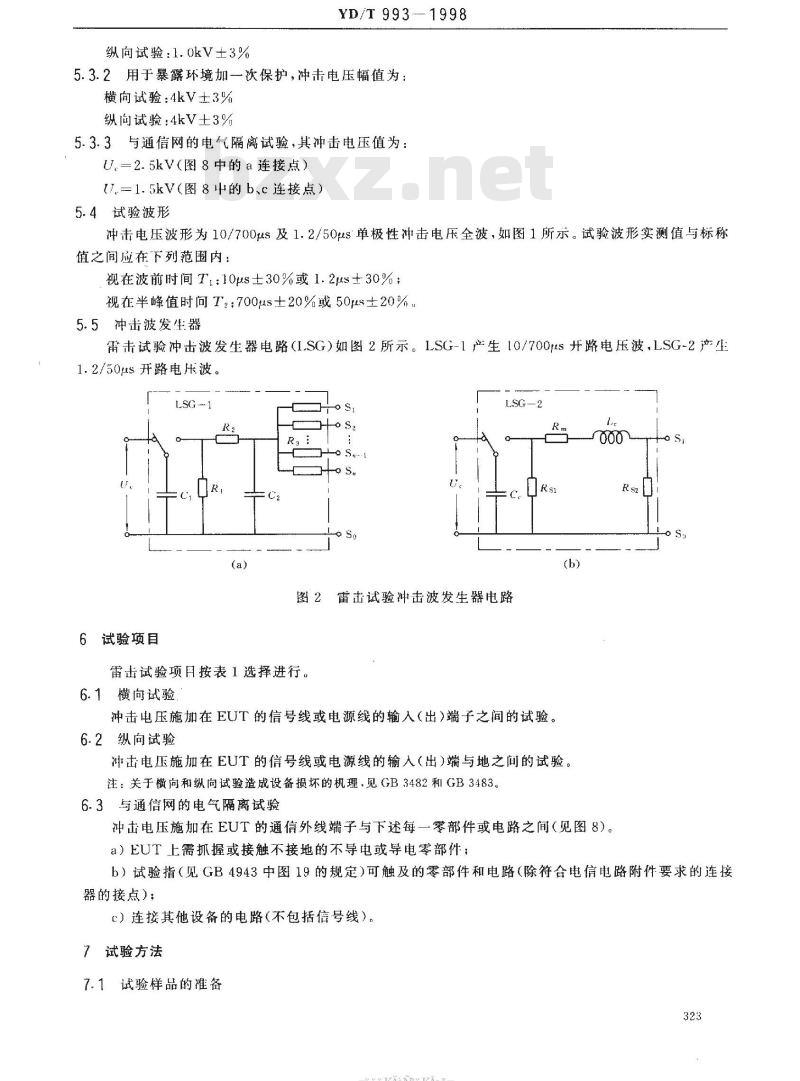

雷击试验冲击波发生器电路（I.SG)如图2所示。LSG-1产生0/700ms开路电压波，LSG-2产生1.2/50us开路电压波。
6试验项目
雷击试验冲击波发生器电路
雷击试验项目按表1选择进行。
6.1横向试验
冲击电压施加在EUT的信号线或电源线的输入（出）端子之间的试验。6.2纵向试验
冲击电压施加在EUT的信号线或电源线的输入（出）端与地之间的试验。注：关于横向和纵向试验造成设备损坏的机理，见GB3482利GB3483。6.3与通信网的电气隔离试验
冲击电压施加在EUT的通信外线端子与下述每一零部件或电路之间（见图8）。a）EUT上需抓握或接触不接地的不导电或导电零部件；b）试验指（见GB4943中图19的规定）可触及的零部件和电路（除符合电信电路附件要求的连接器的接点)；
c）连接其他设备的电路（不包括信号线）。7试验方法
试验样品的准备
iiKAoNniKAca-www.bzxz.net
YD/T 993 --. 1998

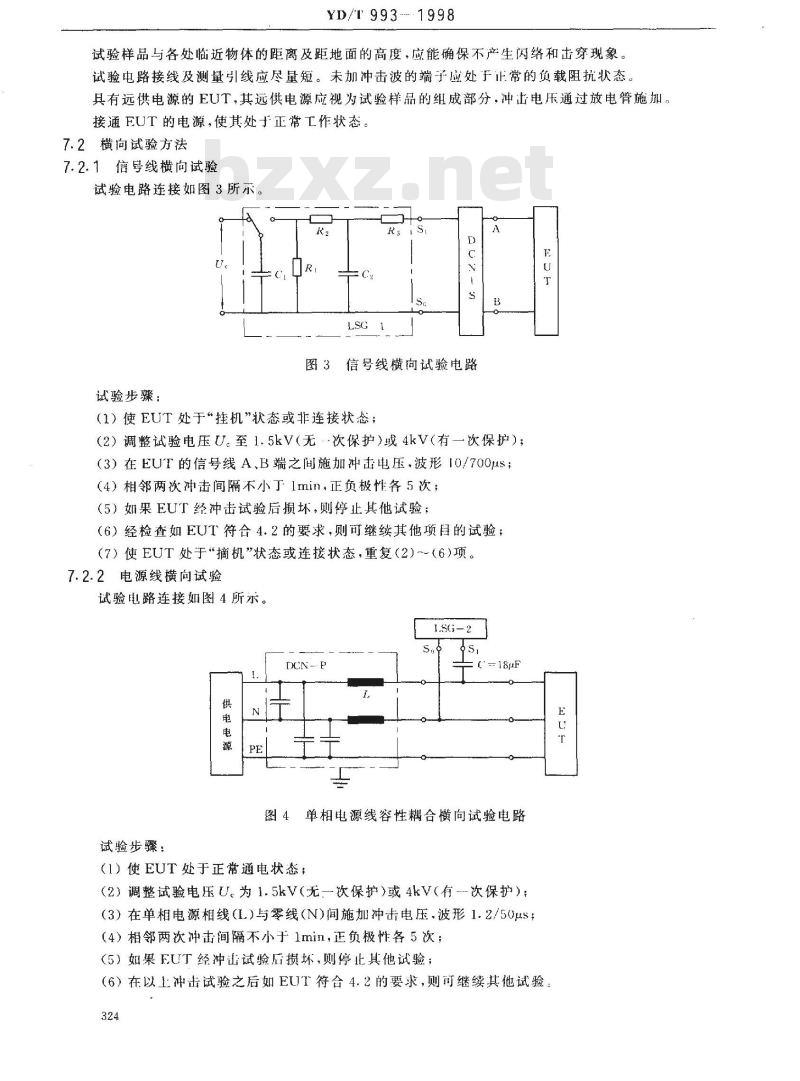

试验样品与各处临近物体的距离及距地面的高度，应能确保不产生闪络和击穿现象。试验电路接线及测量引线应尽量短。未加冲击波的端子应处于正常的负载阻抗状态具有远供电源的EUT，其远供电源应视为试验样品的组成部分，冲出电压通过放电管施加。接通UT的电源，使其处于正常工作状态：7.2横向试验方法
7.2.1信号线横向试验
试验电路连接如图3所示。
图3信号线横向试验电路
试验步骤：
（1）使EUT处于“挂机”状态或非连接状态；（2）调整试验电压U。至1.5kV（无次保护）或4kV（有一次保护）；（3）在EUT的信号线A、B端之间施加冲击电压.波形10/700mS（4）相邻两次冲击间隔不小丁1min，正负极性各5次；（5）如果EUT经冲击试验后损坏，则停止其他试验；（6）经检查如EUT符合4.2的要求，则可继续其他项目的试验；（7）使EUT处于\摘机\状态或连接状态，重复（2）~~（6)项。7.2.2电源线横向试验
试验电路连接如图4所东。
LSG— 2
电电源
试验步骤：
图4单相电源线容性耦合横向试验电路（1）使EUT处于正常通电状态；（2）调整试验电压U。为1.5kV（无一次保护）或4kV（有-次保护）；（3）在单相电源相线（L）与零线（N)间施加冲击电压，波形1.2/50us（4）相邻两次冲击间隔不小于1min，正负极性各5次；（5）如果FUT经冲击试验后损坏，则停止其他试验；（6）在以上冲击试验之后如EUT符合4.2的要求，则可继续其他试验。324
7.3纵向试验方法
7.3.1信号线纵向试验
试验电路连接如图5所示。
试验步骤：
YD/T 993—1998
图5两条信号线纵向试验电路
（1）使EUT处于“挂机”状态或非连接状态；（2）调整试验电压U。至1kV（无次保护）或4kV（有--次保护）；U
（3）在EUT的信号线A端与地线E端之间施加冲击电压，其他信号线接地，波形10/700μs；（4）相邻两次冲击间隔不小于1min，正负极性各5次；（5）如果EUT经冲击试验后损坏，则停止其他试验；（6）分别将信号线B、A',B'等端替换信号线A端，重复（3）（5)项；（7）经检查如EUT符合4.1和4.2的要求，则可继续其他项目的试验；（8）使EUT处于\摘机”状态或连接状态，重复（2）～（7)项。7.3.2电源线纵向试验
试验电路连接如图6所示。
LSG—2
DCN--F
图6单相电源线容性耦合纵向试验电路试验步骤：EUT的信号线纵向试验步骤尚7.2.2，试验电压U。调至1kV（无-次保护）或4kV（有m-次保护），波形1.2/50μs。
7.3.3所有接人线路同时进行纵向试验试验电路连接如图7所示。
试验步骤：
（I）使EUT处于“挂机”状态或非连接状态；（2）调整试验电压U。至1kV（无一次保护）或4kV（有次保护）；325
iKAoNniKAca-
YD/T 993
（3）在FUT的所有接人线与地之间同时施加冲击电压，波形10/700μs；（4）相邻两次冲击间隔不小于1min，正负极性务5次；（5）如果EUT经冲击试验后损坏，则停止具他试验；（6）经检查如EUT符合4.2的要求，则可继续其他项日的试验；（7）使EUT处于“摘机”状态或连接状态，重复（2）～（6)项。LSG-
图7所有接入线同时进行纵向试验电路7.4与通信网的电气隔离试验
试验电路连接如图8所示。
电源的连接
（不连接）
保护接地
试验方法：
挪握零部件的示例
图8与通信网的电气隔离试验电路与通信网络的
连接（未连接）
（1）将EUT的电源端与供电电源断开；将连接通信网的外线互连并与通信网断开；将连接其他设备的电路链接在一起；
（2）将送受话器、键盘之类抓握的零部件包裹一层导电金属箔，并在金属箔与外线端子之间施加2.5kV试验电压（如图8中的a）
（3）在试验指能触及的零部件（除符合通信电路附件要求的接点）与EUT的外线端子之间施加1.5kV试验电压（如图8中的b）；（4）将EUT的外线端子与EUT连接其他设备的电路之间施加1.5kV试验电压（如图8中的c）；（5）每次试验后，均应检查EUT是否符合4.1和4.2的要求。326
试验种类
横向试验
纵向试验
信号线
电源线
信号线
电源线
所有接人线
信号线
横向试验
电源线
信号线
纵向试验
与通信网络
的电气隔离
电源线
所有接人线
常接触的零部件
YD/T993—1998
雷击试验汇总表
设备状态
“挂机”状态
“摘机”状态
加电状态
“挂机”状态
“摘机”状态
加电状态
“挂机”状态
“摘机”状态
“挂机”状态
“摘机”状态
加电状态
“挂机”状态
“摘机”状态
加电状态
“挂机”状态
“摘机”状态
断电状态
试验指可触及的零部件
连接其他设备的电路
断电状态
断电状态
试验电路
见图3
见图3
见图4
见图5
见图5
见图6
见图？
见图7
见图3
见图3
见图4
见图5
见图5
见图6
见图？
见图？
见图8
见图8
见图8
iiKAoNiKAca
试验电压(kV)
试验次数
正负极性各5次
正负极性各5次
正负极性各5次
正负极性各5次
正负极性客5次
正负极性各5次
正负极性各5次
正负极性各5次
正负极性各5次
正负极性各5次
正负极性各5次
正负极性各5次
正负极性各5次
正负极性各5次
正负极性各5次
正负极性各5次
正负极性各5次
正负极性各5次
正负极性各5次
YD/T993—1998
附录A
（提示的附录）
主要参考文献
本标准规定的技术要求及试验方法与下列文献中有关雷击试验的规定-致：1) ITU-T K.21 RESISTIBIIITY OF SUBSCRIBER'S TERMINAL TO OVERVOLTAGESAND（VFRCURRENTS（1996)（《用户终端承受过电压和过电流的能力》(1996)）2) IEC 950 SAFETY OF INFORMATION TECHNOLOGY EQUIPMENT INCLUDING EIECTRICAIBUSINESSEQUIPMFNT（1995）（《信息技术设备（包括信息技术设备）的安全》(1995))
3）IEC61000-4-5SURGEIMMUNITYTEST(1996)(《冲击抗扰性试验》(1996))328
