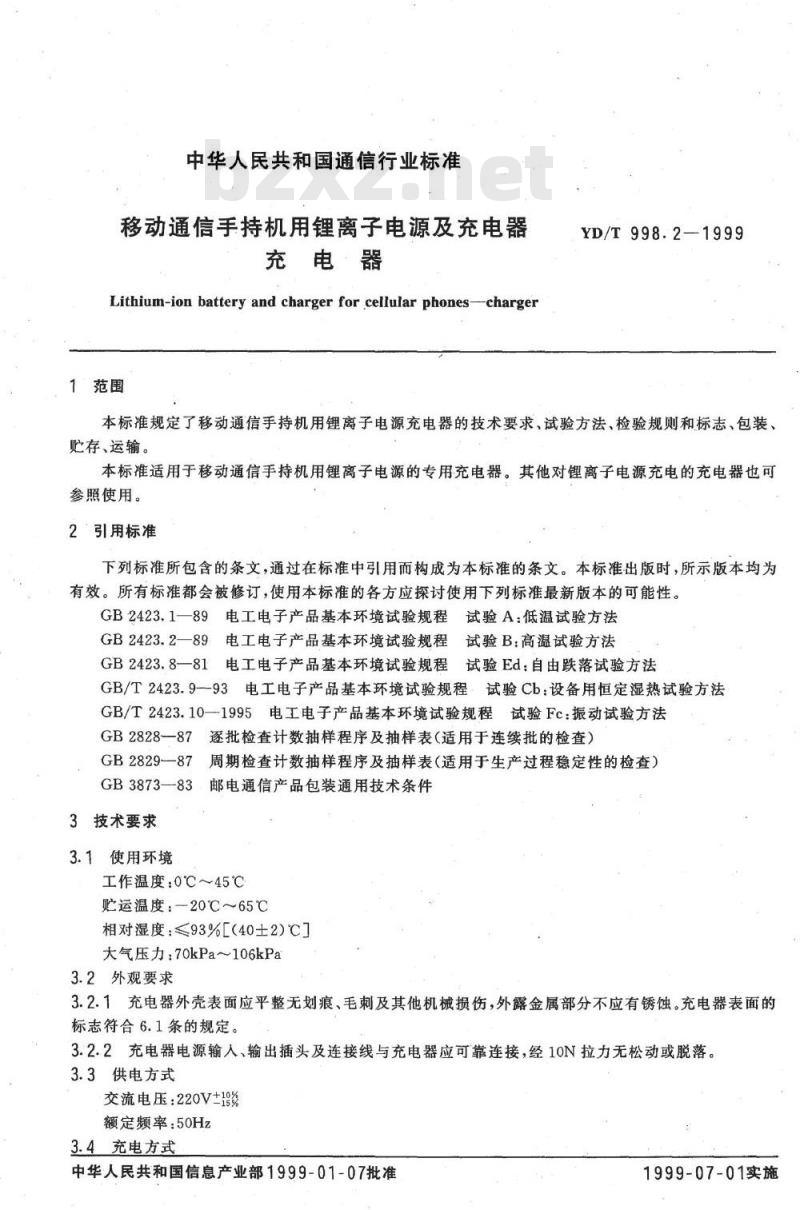

中华人民共和国通信行业标准
移动通信手持机用锂离子电源及充电器充电器
Lithium-ion battery and charger for cellular phones-charger1范围
YD/T998.2—1999
本标准规定了移动通信手持机用锂离子电源充电器的技术要求、试验方法、检验规则和标志、包装、贮存、运输。
本标准适用于移动通信手持机用锂离子电源的专用充电器。其他对锂离子电源充电的充电器也可参照使用。
2引用标准
下列标准所包含的条文，通过在标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB2423.1—89电工电子产品基本环境试验规程试验A：低温试验方法GB2423.2—89电工电子产品基本环境试验规程试验B：高温试验方法GB2423.8—81日
电工电子产品基本环境试验规程试验Ed：自由跌落试验方法GB/T2423.993电工电子产品基本环境试验规程：试验Cb：设备用恒定湿热试验方法GB/T2423.10—1995电工电子产品基本环境试验规程试验Fc：振动试验方法GB2828—87逐批检查计数抽样程序及抽样表（适用于连续批的检查）周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB2829—87
GB3873—83
3技术要求
3.1使用环境
邮电通信产品包装通用技术条件工作温度：0℃~45℃
运温度：-20℃~65℃
相对湿度：≤93%［（40±2)℃］大气压力：70kPa～106kPa
3.2外观要求
3.2.1充电器外壳表面应平整无划痕、毛刺及其他机械损伤，外露金属部分不应有锈蚀。充电器表面的标志符合6.1条的规定。
3.2.2充电器电源输人输出插头及连接线与充电器应可靠连接，经10N拉力无松动或脱落。3.3供电方式
交流电压：220V+10岁
额定频率：50Hz
3.4充电方式
中华人民共和国信息产业部1999-01-07批准1999-07-01实施

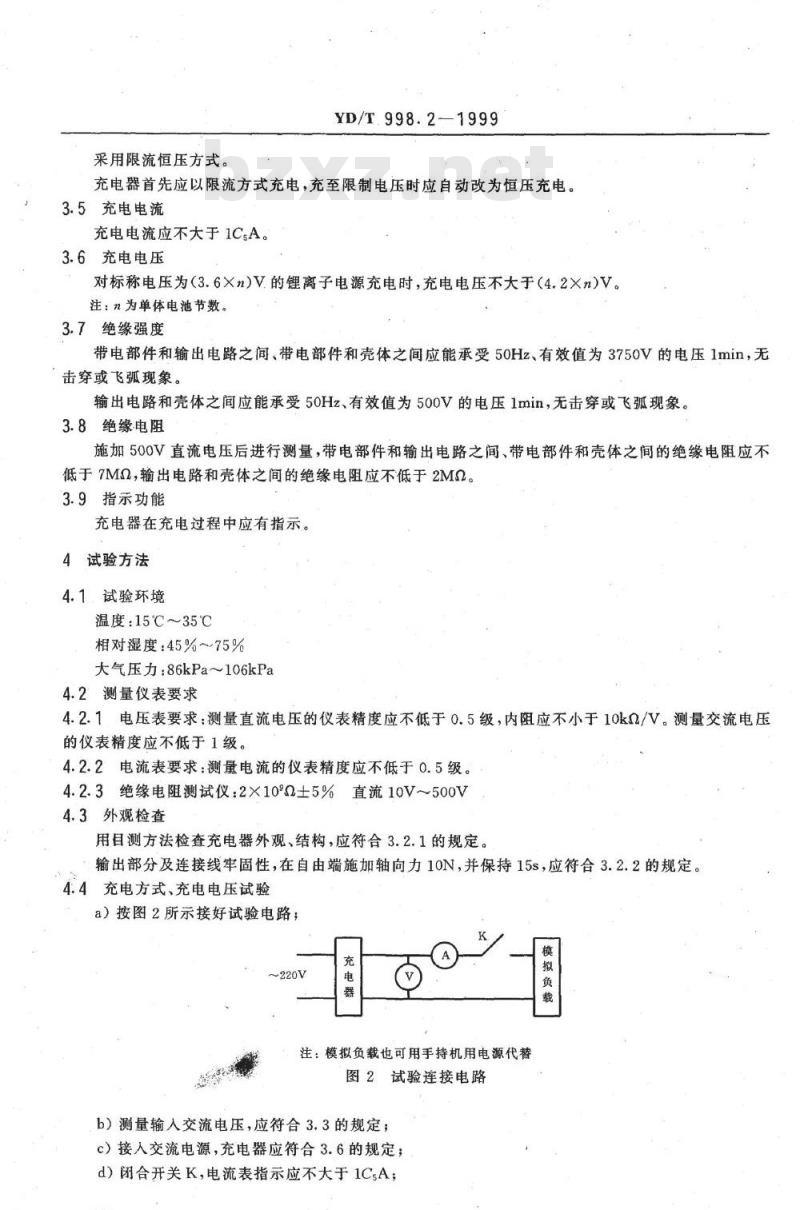

采用限流恒压方式。
YD/T.998.2—1999
充电器首先应以限流方式充电，充至限制电压时应自动改为恒压充电，3.5充电电流
充电电流应不大于1CsA。
3.6充电电压
对标称电压为（3.6Xn)V的锂离子电源充电时，充电电压不大于（4.2Xn)V。注：n为单体电池节数。
3.7绝缘强度
带电部件和输出电路之间、带电部件和壳体之间应能承受50Hz、有效值为3750V的电压1min，无击穿或飞弧现象。
输出电路和壳体之间应能承受50Hz、有效值为500V的电压1min，无击穿或飞弧现象。3.8绝缘电阻
施加500V直流电压后进行测量，带电部件和输出电路之间、带电部件和壳体之间的绝缘电阻应不低于7MQ2，输出电路和壳体之间的绝缘电阻应不低于2M。3.9指示功能
充电器在充电过程中应有指示。4试验方法
4.1试验环境
温度：15℃～35℃
相对湿度：45%~75%
大气压力：86kPa～106kPa
4.2测量仪表要求
4.2.1电压表要求：测量直流电压的仪表精度应不低于0.5级，内阻应不小于10kQ/V。测量交流电压的仪表精度应不低于1级。
4.2.2电流表要求：测量电流的仪表精度应不低于0.5级。4.2.3绝缘电阻测试仪：2×10°Q±5%直流10V~500V4.3外观检查
用目测方法检查充电器外观、结构，应符合3.2.1的规定。输出部分及连接线牢固性，在自由端施加轴向力10N，并保持15s，应符合3.2.2的规定。4.4充电方式、充电电压试验
a）按图2所示接好试验电路；
注：模拟负载也可用手持机用电源代替图2试验连接电路免费标准bzxz.net
b）测量输入交流电压，应符合3.3的规定；c）接人交流电源，充电器应符合3.6的规定；d）闭合开关K，电流表指示应不大于1CsA；194
KONLKAC
拟负截
YD/T998.2-1999

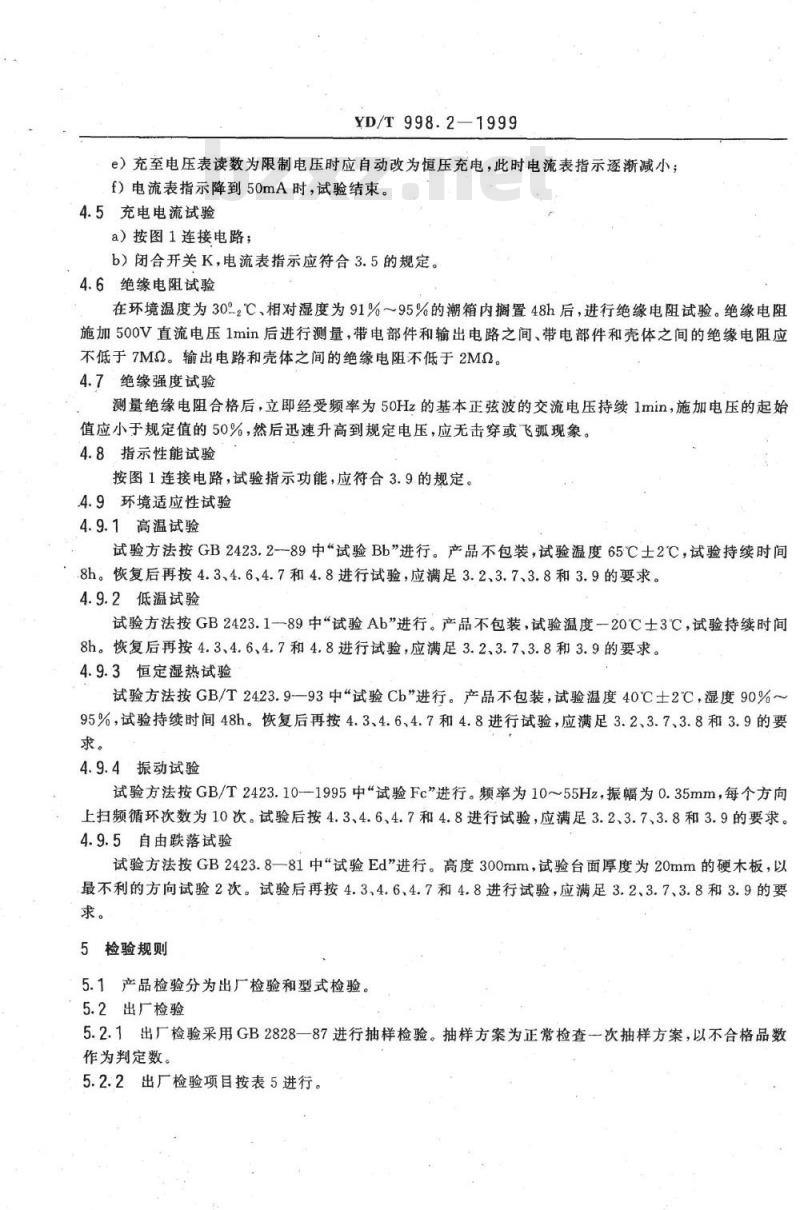

e）充至电压表读数为限制电压时应自动改为恒压充电，此时电流表指示逐渐减小；f）电流表指示降到50mA时，试验结束。4.5充电电流试验
a）按图1连接电路；
b）闭合开关K，电流表指示应符合3.5的规定。4.6绝缘电阻试验
在环境温度为30%℃、相对湿度为91%～95%的潮箱内搁置48h后，进行绝缘电阻试验。绝缘电阻施加500V直流电压1min后进行测量，带电部件和输出电路之间、带电部件和壳体之间的绝缘电阻应不低于7MQ。输出电路和壳体之间的绝缘电阻不低于2M2。4.7绝缘强度试验
测量绝缘电阻合格后，立即经受频率为50Hz的基本正弦波的交流电压持续1min，施加电压的起始值应小于规定值的50%，然后迅速升高到规定电压，应无击穿或飞弧现象。4.8指示性能试验
按图1连接电路，试验指示功能，应符合3.9的规定。4.9环境适应性试验
4.9.1高温试验
试验方法按GB2423.2-89中“试验Bb”进行。产品不包装，试验温度65℃士2℃，试验持续时间8h。恢复后再按4.3、4.6、4.7和4.8进行试验，应满足3.2、3.7、3.8和3.9的要求。4.9.2低温试验
试验方法按GB2423.1-89中“试验Ab”进行。产品不包装，试验温度一20℃士3℃C，试验持续时间8h。恢复后再按4.3、4.6、4.7和4.8进行试验，应满足3.2、3.7、3.8和3.9的要求。4.9.3恒定湿热试验
试验方法按GB/T2423.9一93中“试验Cb”进行。产品不包装，试验温度40℃士2℃，湿度90%~95%，试验持续时间48h。恢复后再按4.3、4.6、4.7和4.8进行试验，应满足3.2、3.7、3.8和3.9的要求。
4.9.4振动试验
试验方法按GB/T2423.10-1995中“试验Fc\进行。频率为10~55Hz，振幅为0.35mm，每个方向上扫频循环次数为10次。试验后按4.3、4.6、4.7和4.8进行试验，应满足3.2、3.7、3.8和3.9的要求。4.9.5自由跌落试验
试验方法按GB2423.8一81中“试验Ed\进行。高度300mm，试验台面厚度为20mm的硬木板，以最不利的方向试验2次。试验后再按4.3,4.6、4.7和4.8进行试验，应满足3.2、3.7、3.8和3.9的要求。
5检验规则
5.1产品检验分为出厂检验和型式检验。5.2出厂检验
5.2.1出厂检验采用GB2828一87进行抽样检验。抽样方案为正常检查一次抽样方案，以不合格品数作为判定数。

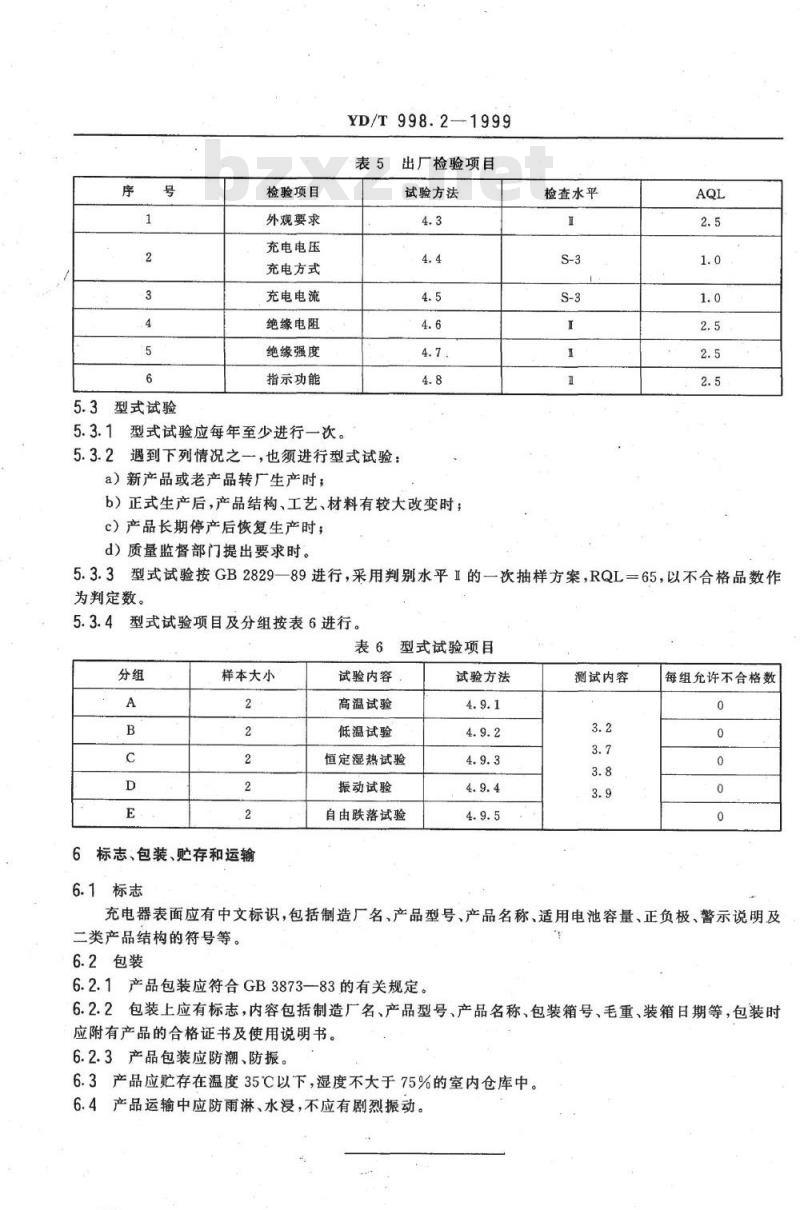

5.2.2出厂检验项目按表5进行。195
5.3型式试验
检验项目
外观要求
充电电压
充电方式
充电电流
绝缘电阻
绝缘强度
指示功能
5.3.1型式试验应每年至少进行一次。YD/T998.2-1999
5.3.2遇到下列情况之一，也须进行型式试验：a）新产品或老产品转厂生产时；出厂检验项目
试验方法
b）正式生产后，产品结构、工艺、材料有较大改变时；c）产品长期停产后恢复生产时；d）质量监督部门提出要求时。
检查水平
5.3.3型式试验按GB2829—89进行，采用判别水平I的一次抽样方案，RQL=65，以不合格品数作为判定数。
型式试验项目及分组按表6进行。表6
型式试验项目
样本大小
6标志、包装、贮存和运输
6.1标志
试验内容
高温试验
低温试验
恒定湿热试验
振动试验
自由跌落试验
试验方法
测试内容
每组允许不合格数
充电器表面应有中文标识，包括制造厂名、产品型号、产品名称、适用电池容量、正负极、警示说明及二类产品结构的符号等。
6.2包装
6.2.1产品包装应符合GB3873—83的有关规定。6.2.2包装上应有标志，内容包括制造厂名、产品型号、产品名称、包装箱号、毛重、装箱日期等，包装时应附有产品的合格证书及使用说明书。6.2.3产品包装应防潮、防振。
6.3产品应贮存在温度35℃以下，湿度不大于75%的室内仓库中。6.4产品运输中应防雨淋、水浸，不应有剧烈振动。196
