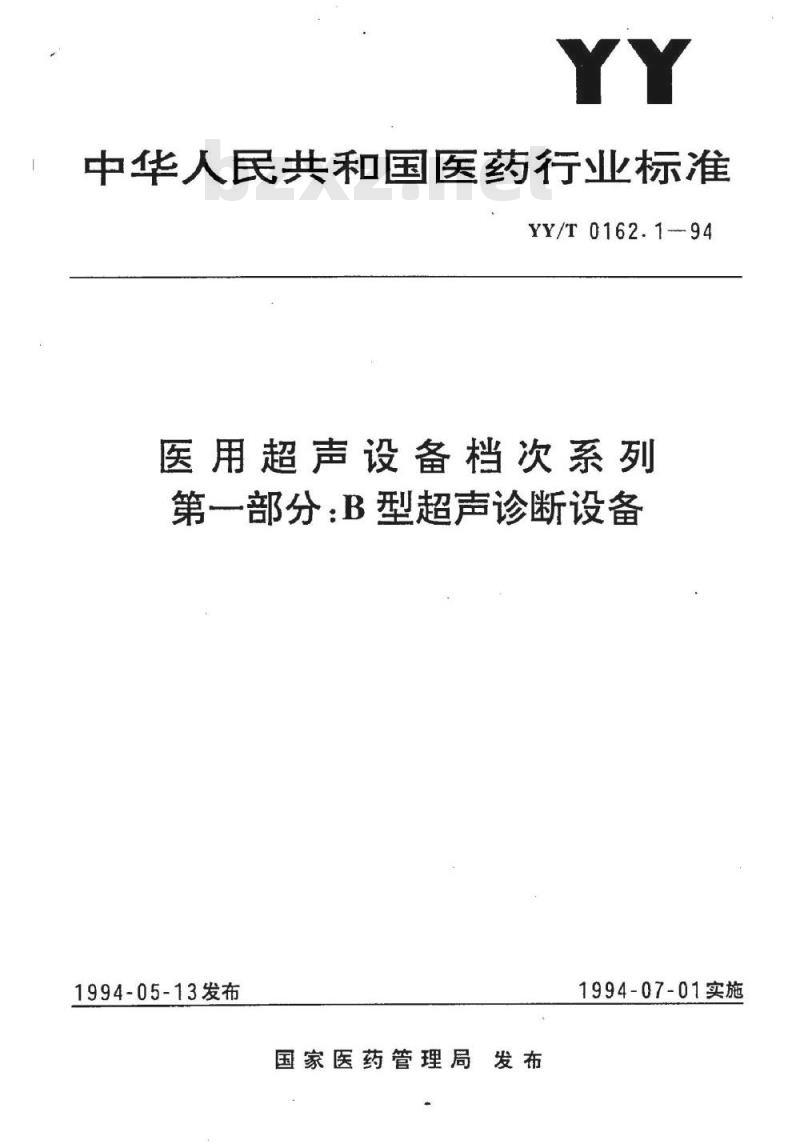

【YY医药标准】 医用超声设备档次系列 第一部分:B型超声诊断设备

中华人民共和国医药行业标准
YY/T0162.1-94
医用超声设备档次系列
第一部分：B型超声诊断设备
1994-05-13发布
国家医药管理局发布
1994-07-01实施

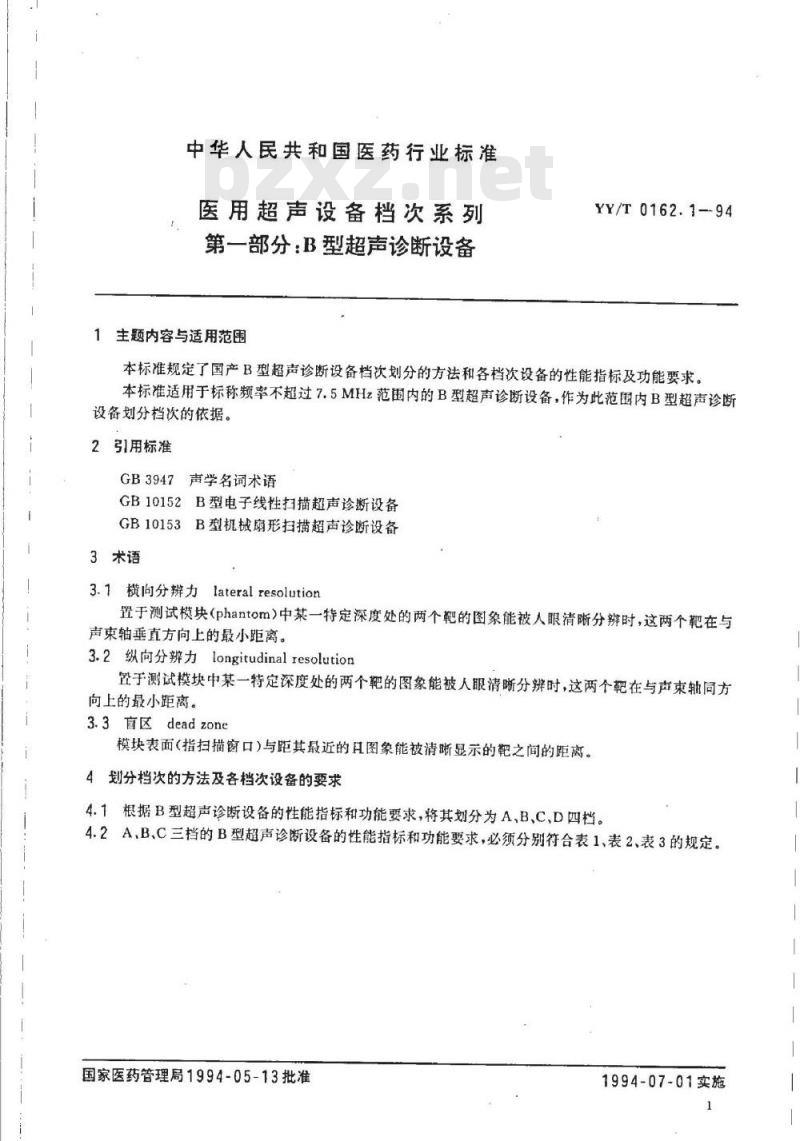

中华人民共和国医药行业标准
医用超声设备档次系列
第一部分：B型超声诊断设备
主题内容与适用范围
YY/T0162.1--94
本标准规定了国产B型超声诊断设备档次划分的方法和各档次设备的性能指标及功能要求。本标准适用于标称频率不超过7.5MHz范围内的B型超声诊断设备，作为此范围内B型超声诊断设备划分档次的依据。
2引用标准
GB3947声学名词术语
GB10152B型电子线性扫描超声诊断设备GB10153B型机械形扫描超声诊断设备3术语
3.1横向分辨力lateral resolution置于测试模块(phantom)中某一特定深度处的两个靶的图象能被人眼清晰分辨时，这两个靶在与声束轴垂直方向上的最小距离。3.2纵向分辨力longitudinalresolution置于测试模块中某一特定深度处的两个靶的图象能被人眼清晰分辩时，这两个靶在与声束轴同方向上的最小距离。
3.3盲区dead zone
模块表面（指扫描窗口）与距其最近的且图象能被清晰显示的靶之间的距离。4划分档次的方法及各档次设备的要求4.1根据B型超声诊断设备的性能指标和功能要求，将其划分为A，B、C、D四档。4.2A,B.C三档的B型超声诊断设备的性能指标和功能要求，必须分别符合表1、表2、表3的规定国家医药管理局1994-05-13批准1994-07-01实施
YY/T0162.1-94
ZHW S>J>HWS'
耀卡单
YY/T0162.1-
ZHW>HS
ZHWS>J>HW S2
YY/T0162.1-94Www.bzxZ.net
YY/T0162.194
4.3D档B型超声诊断设备的性能指标必须符合GB10152或GB10153的规定，功能要求不作规定。5测试方法
5.1测试用模块的技术要求
5.1.1媒质的声学要求
声速：1540±10m/s（22℃）
衰减：0.6~0.7dB/(cm·MHz)
工作温度：5~40℃
5.1.2靶线的几何学要求
靶线直径：90.3±0.05mm尼龙线靶线位置公差：士0.1mm
5.2被测设备调节装登允许调节至最佳状态。模块的使用按其说明执行。5.3最大探测深度试验
按GB10152和GB10153的6.2.1执行。5.4横向分辨力和纵向分辨力试验在被测设备的显示屏上逐一显示模块中的各分辨力靶群，并对各分辨力靶群逐一进行横向和纵向分辨力试验。
5.5育区试验
5.5.1在显示屏上显示模块的盲区靶群。5.5.2靶群中距离扫描面最近的线靶的距离毫米数即为所测。5.6几何位精度
按GB10152和GB10153中的6.2.4条执行。附加说明：
本标准由国家医药管理局提出。本标准由全国医用电器标准化技术委员会医用超声设备分技委归口。本标准由国家医药管理局医用超声设备检测中心起草。本标准主要起草人刘敏如、章远。（京）新登字023号
中华人民共和国医药
行业标准
医用超声设备档次系列
第一部分：B型超声诊断设备
YY/T0162.1-94
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：8522112
中国标准出版社北京印刷厂印剧新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2字数8千字1994年11月第一版1994年11月第一次印刷印数1-1000
标目252—42
16-12910/
