【YY医药标准】 手术器械圆柱沉头鳃轴螺钉

中华人民共和国医药行业标准
YY/T 0173.1-94
手术器械
圆柱沉头鳃轴螺钉
1994-07-02发布
国家医药管理局发布
1994-11-01实施

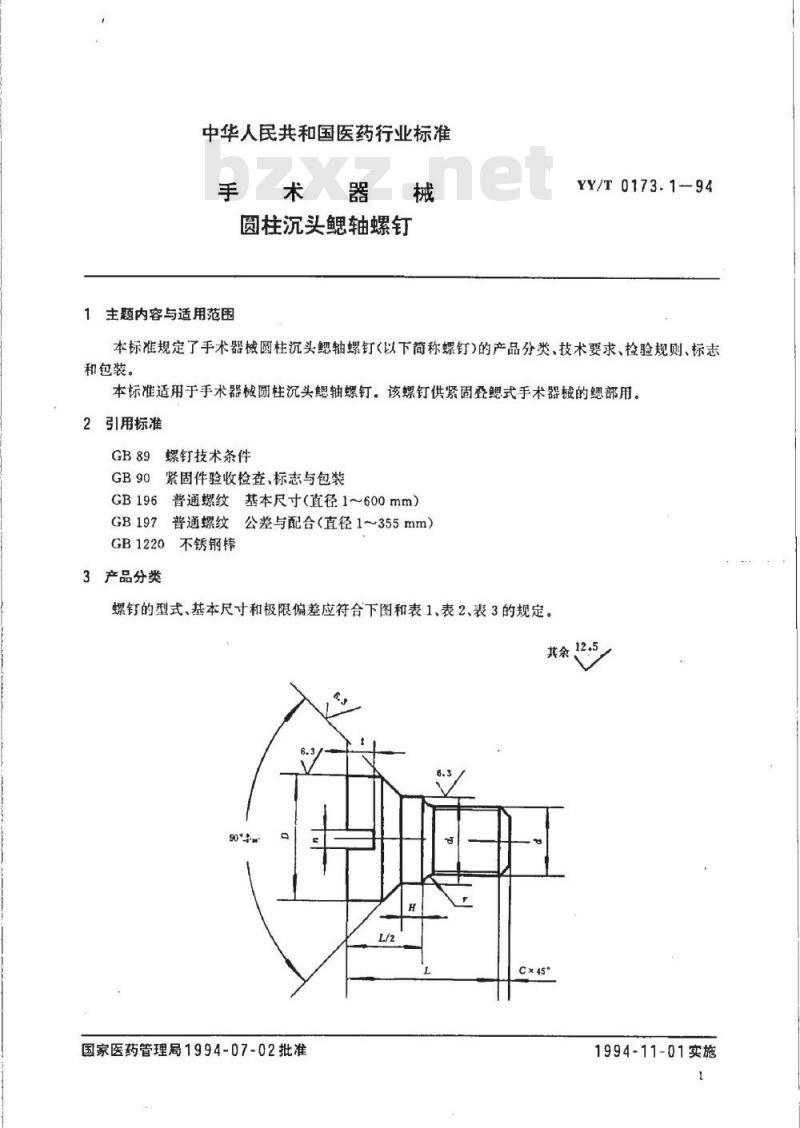

中华人民共和国医药行业标准
手术器械
圆柱沉头鳃轴螺钉
主题内容与适用范围
YY/T 0173.1-—94
本标准规定了手术器械圆柱沉头鳃轴螺钉（以下简称螺钉）的产品分类，技术要求、检验规则、标志和包装。
本标准适用于手术器械团柱沉头鳃轴螺钉。该螺钉供紧固叠鳃式手术器械的鳃部用。2引用标准
GB89螺钉技术条件
GB90紧固件验收检查、标志与包装GB196普通螺纹基本尺寸（直径1～600mm）GB197普通螺纹公差与配合（直径1～355mm）GB1220不锈钢棒
3产品分类
螺钉的型式、基本尺寸和极限偏差应符合下图和表1、表2、表3的规定。其余
Cx45°
国家医药管理局1994-07-02批准1994-11-01实施

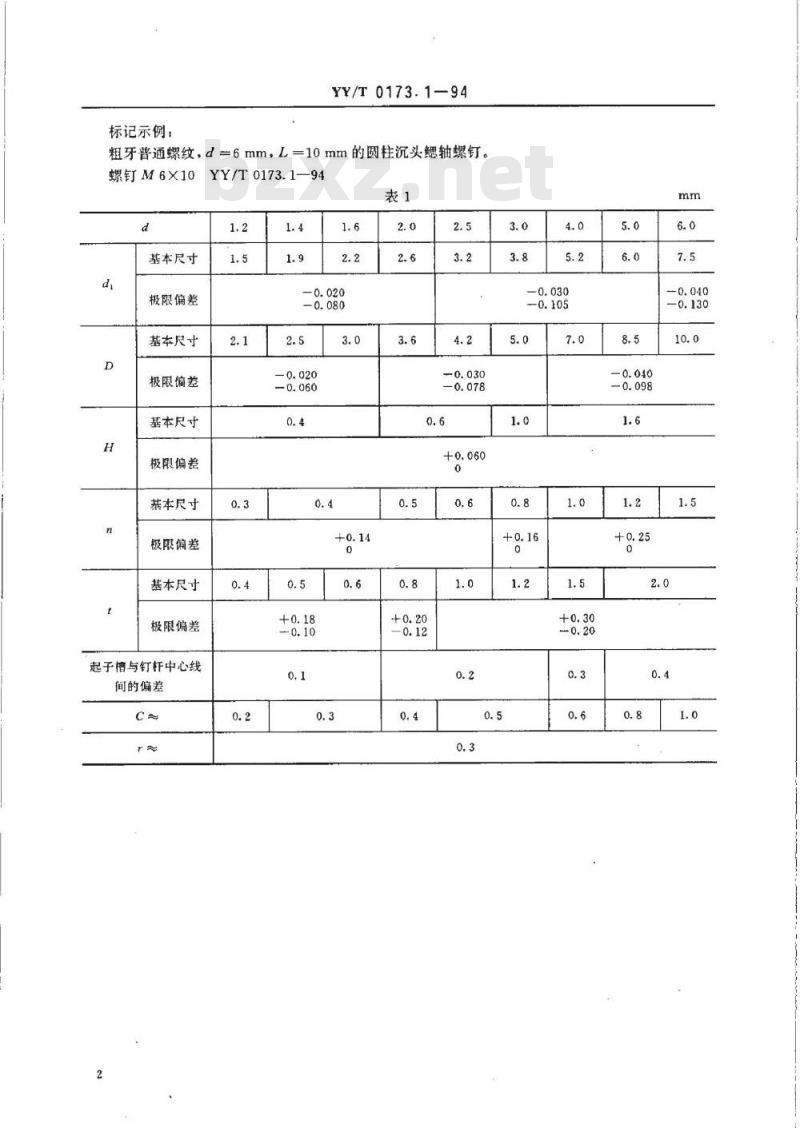

标记示例：
YY/T0173.1-94
粗牙普通螺纹，d=6mm.L=10mm的圆柱沉头鳃轴螺钉。螺钉M6X10
YY/T0173.1—94
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
恭本尺寸
极限偏差
基本尺寸
极限偏差
起子槽与钉杆中心线
间的偏差
基本尺寸
极限偏差

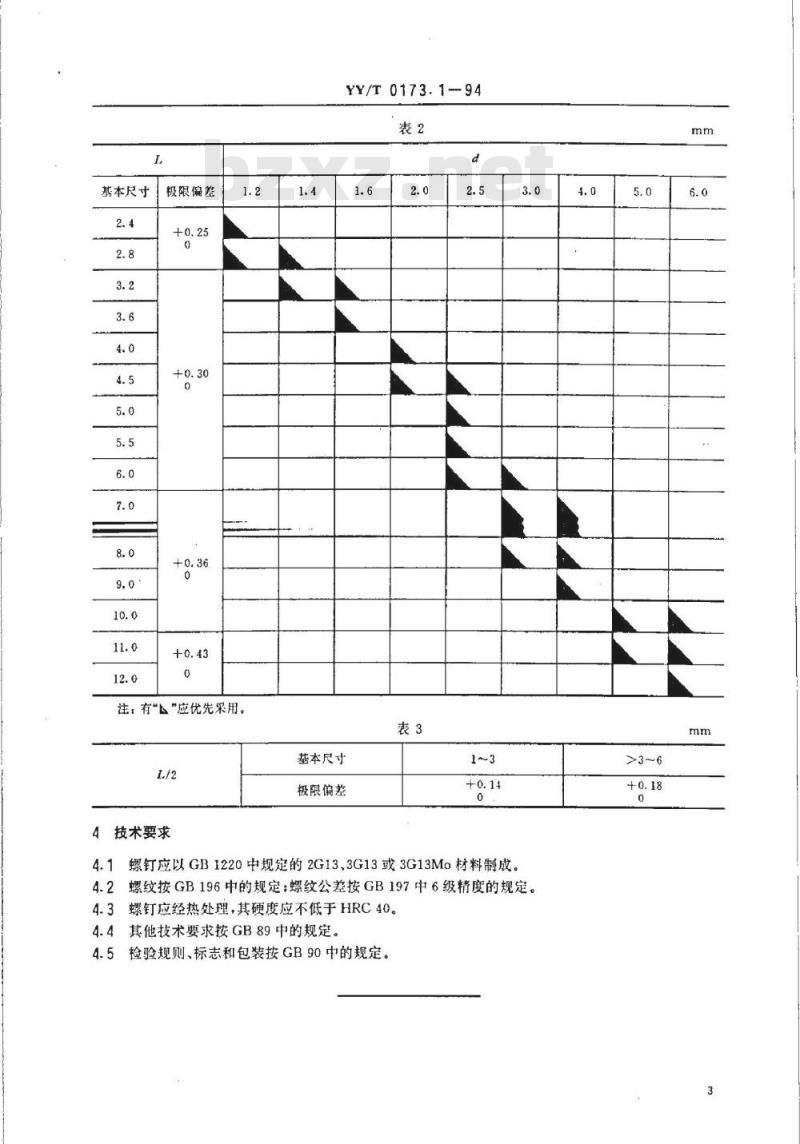

注：有“”应优先采用。
4技术要求
YY/T0173.1-94
基本尺寸
极限偏差
螺钉应以GB1220中规定的2G13，3G13或3G13Mo材料制成。3.0
螺纹按GB196中的规定：螺纹公差按GB197中6级精度的规定。螺钉应经热处理，其硬度应不低于HRC40。4.3
4.4其他技术要求按GB89中的规定。4.5检验规则、标志和包装按GB90中的规定。4.0

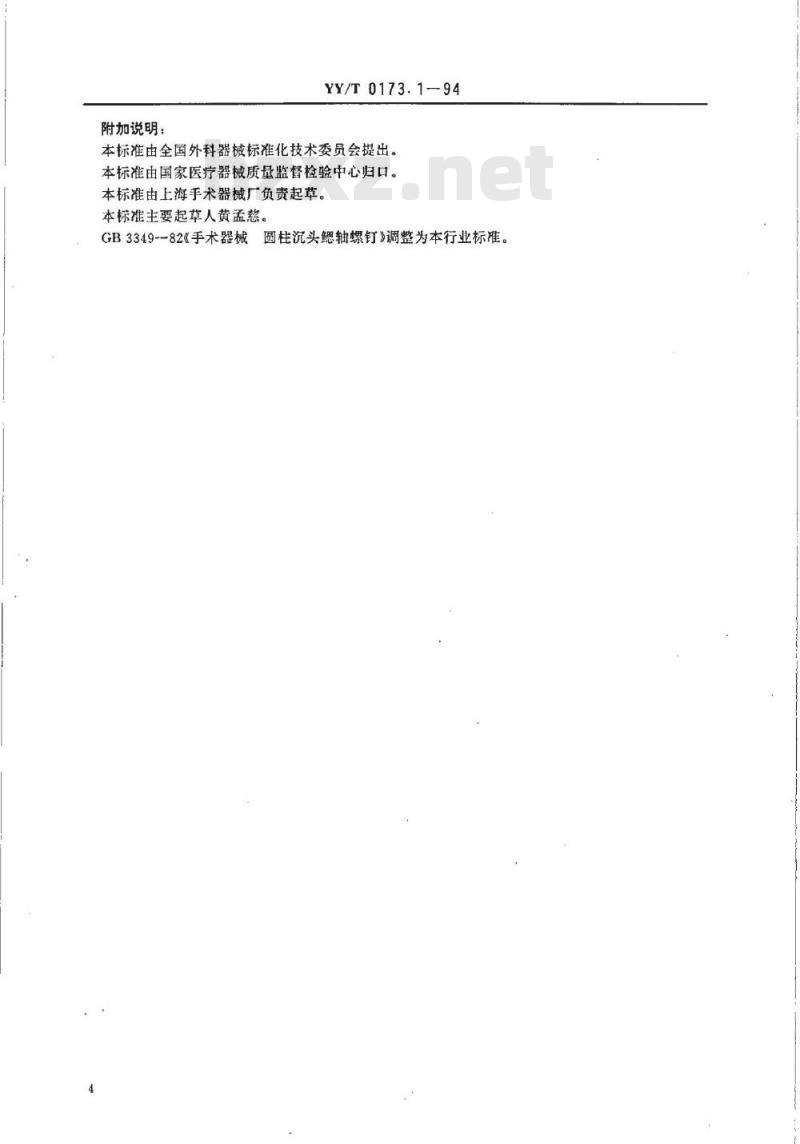

附加说明：
YY/T0173.1-94
本标准由全国外科器械标准化技术委员会提出。本标准由国家医疗器械质量监督检验中心归口。本标准由上海手术器械厂负责起草。本标准主要起草人黄孟慈。
GB3349--82《手术器械圆柱沉头鳃轴螺钉》调整为本行业标准。（京）新登字023号
中华人民共和国医药
行业标准
手术器械
圆柱沉头鳃轴螺钉
YY/T 0173.1—94
中国标准出版社出版www.bzxz.net
北京复兴门外三里河北街16号
邮政编码：100045
话：8522112
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2字数7千字1994年12月第一版1994年12月第一次印刷印数1-1000
标目254—39
