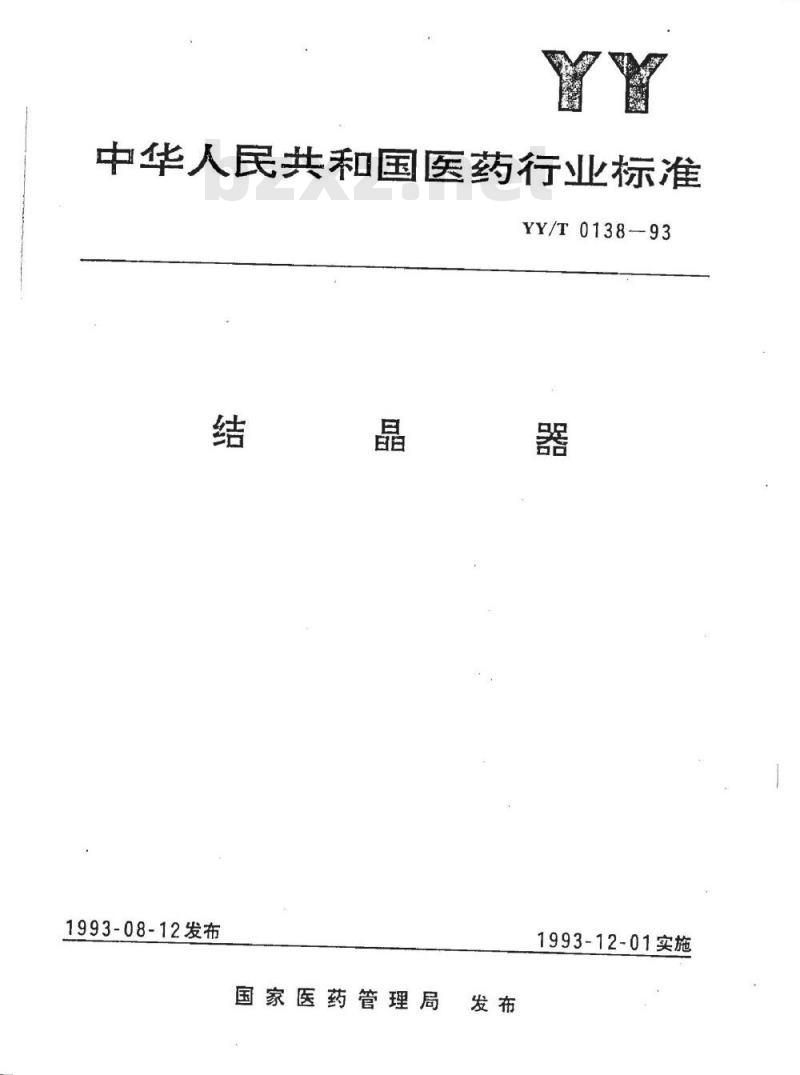

【YY医药标准】 结晶器

中华人民共和国医药行业标准
YY/T0138—93
1993-08-12发布
国家医药管理局
1993-12-01实施

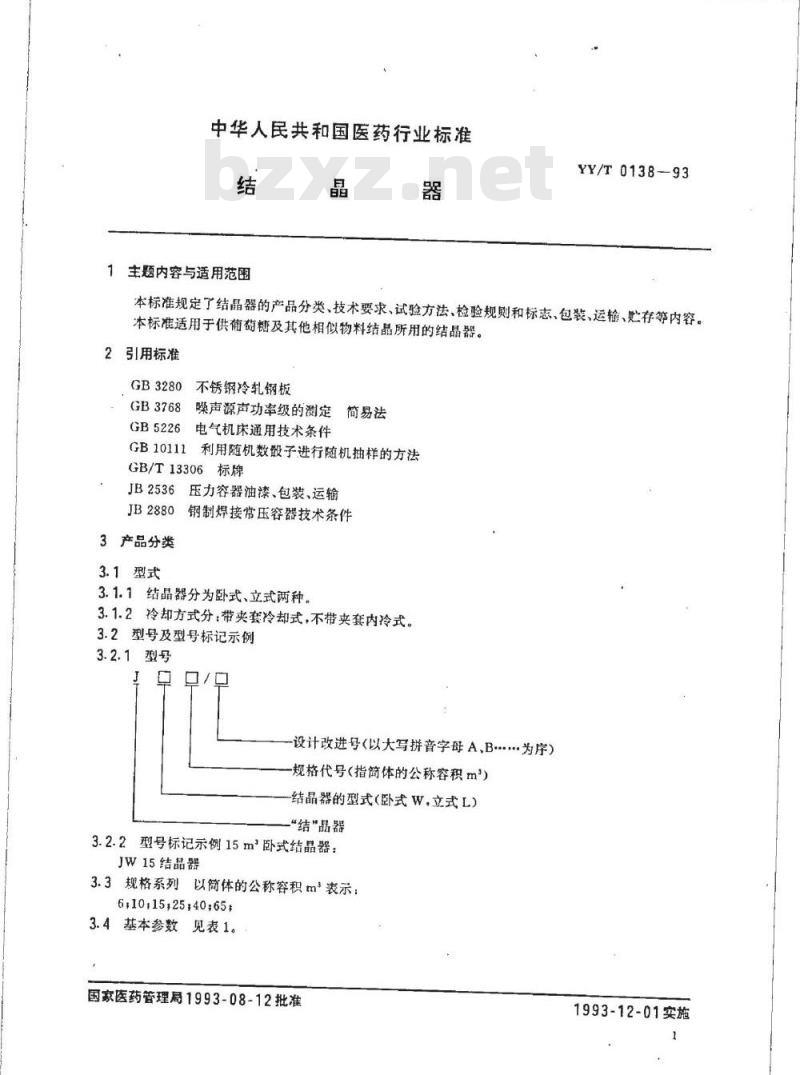

中华人民共和国医药行业标准
主题内容与适用范围
YY/T0138-93
本标准规定了结晶器的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存等内容。本标准适用于供葡萄糖及其他相似物料结晶所用的结晶器。2引用标准
GB3280不锈钢冷轧钢板
GB3768
噪声源声功率级的测定简易法
GB5226免费标准下载网bzxz
电气机床通用技术条件
GB10111
利用随机数殷子进行随机抽样的方法GB/T13306标牌
JB2536压力容器油漆、包装、运输JB2880
钢制焊接常压容器技术条件
3产品分类
3.1型式
3.1.1结晶器分为卧式、立式两种。3.1.2冷却方式分：带夹套冷却式，不带夹套内冷式。3.2型号及型号标记示例
3.2.1型号
设计改进号以大写拼音字母A，B.为序）规格代号（指简体的公称容积m\）结晶器的型式（卧式W，立式L）“结“品器
3.2.2型号标记示例15m卧式结品器：JW15结晶器
3.3规格系列以筒体的公称容积m*表示：6,10,15,25,40;65
3.4基本参数见表1。
国家医药管理局1993-08-12批准1993-12-01实施

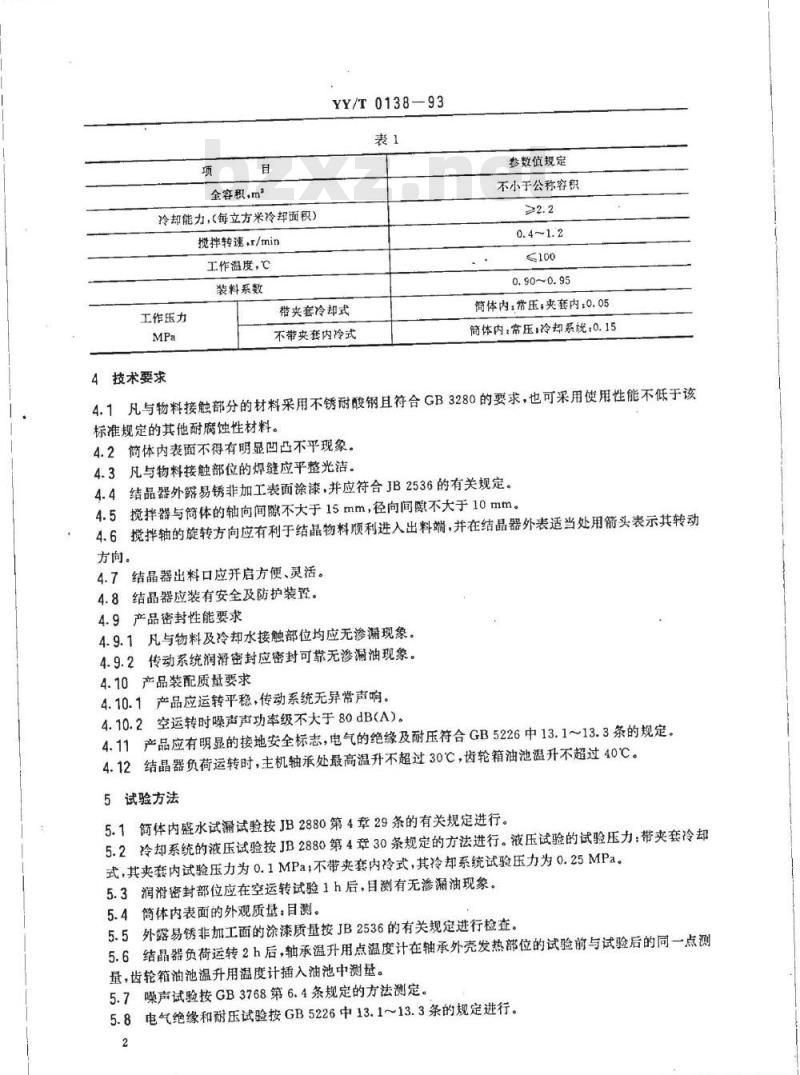

全容积，m
冷却能力，(每立方米冷却面积）搅拌转速r/min
工作温度，℃
装料系数
工作压力
YY/T0138-93
带夹套冷却式
不带夹套内冷式
参数值规定
不小于公称容积
0.90~0.95
简体内：常压；夹套内：0.05
简体内：常压：冷却系统：0.154技术要求
4.1凡与物料接触部分的材料采用不锈耐酸钢且符合GB3280的要求，也可采用使用性能不低于该标准规定的其他耐腐蚀性材料。4.2简体内表面不得有明显凹凸不平现象。4.3凡与物料接触部位的焊缝应平整光洁。4.4结品器外露易锈非加工表面涂漆，并应符合JB2536的有关规定。4.5搅拌器与简体的轴向间隙不大于15mm，径向间隙不大于10mm。4.6搅拌轴的旋转方向应有利于结晶物料顺利进入出料端，并在结晶器外表适当处用箭头表示其转动方向。
4.7结晶器出料口应开启方便、灵活。4.8结品器应装有安全及防护装置。4.9产品密封性能要求
4.9.1凡与物料及冷却水接触部位均应无渗漏现象。4.9.2传动系统润滑密封应密封可靠无渗漏油现象。4.10产品装配质量要求
4.10.1产品应运转平稳，传动系统无异常声响。4.10.2空运转时噪声声功率级不大于80dB(A）。4.11产品应有明显的接地安全标志，电气的绝缘及耐压符合GB5226中13.1～13.3条的规定。4.12结晶器负荷运转时，主机轴承处最高温升不超过30℃，齿轮箱油池温升不超过40℃。5试验方法
5.1简体内盛水试漏试验按JB2880第4章29条的有关规定进行。5.2冷却系统的液压试验按JB2880第4章30条规定的方法进行。液压试验的试验压力；带夹套冷却式，其夹套内试验压力为0.1MPa;不带夹套内冷式，其冷却系统试验压力为0.25MPa。5.3润滑密封部位应在空运转试验1h后，目测有无渗漏油现象。5.4筒体内表面的外观质量：目测。5.5外露易锈非加工面的涂漆质量按JB2536的有关规定进行检查。5.6结晶器负荷运转2h后，轴承温升用点温度计在轴承外壳发热部位的试验前与试验后的同一点测量，齿轮箱油池温升用温度计插入油池中测量。5.7噪声试验按GB3768第6.4条规定的方法测定。5.8电气绝缘和耐压试验按GB5226中13.1~13.3条的规定进行。2
YY/T0138—93

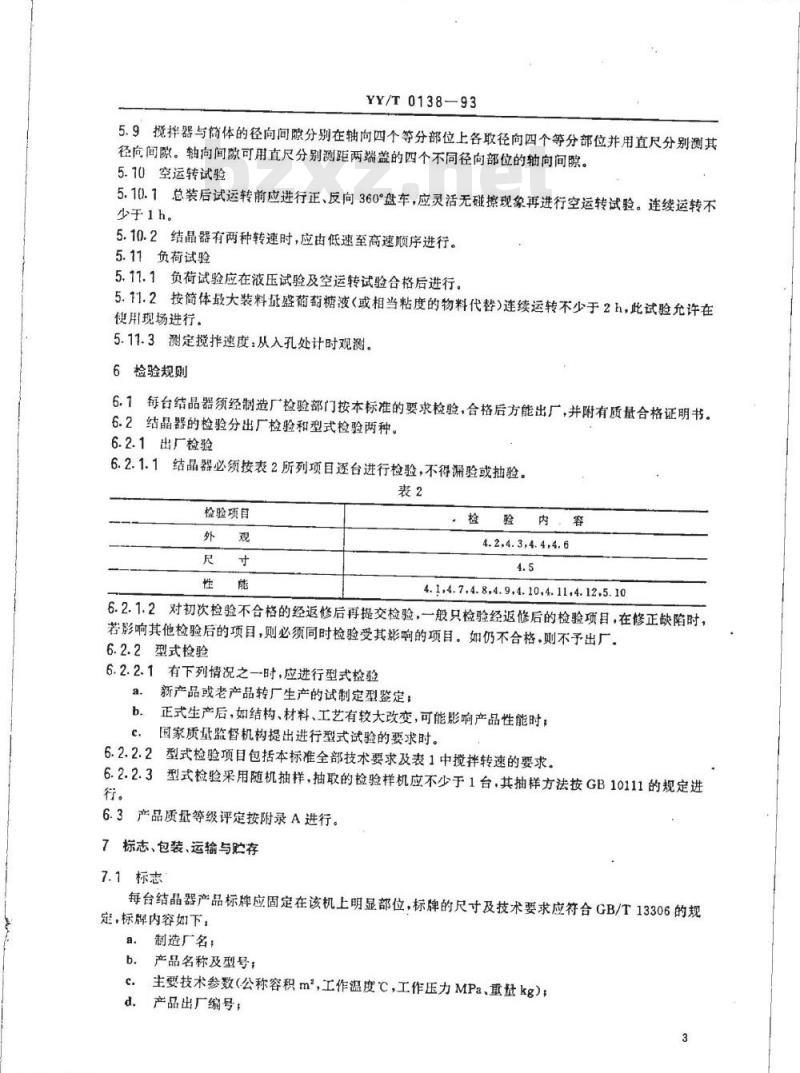

5.9揽拌器与简体的径向间隙分别在轴向四个等分部位上各取径向四个等分部位并用直尺分别测其径向间隙。轴向间隙可用直尺分别测距两端盖的四个不同径向部位的轴向间隙。5.10空运转试验
5.10.1总装后试运转前应进行正、反向360°盘车，应灵活无碰擦现象再进行空运转试验。连续运转不少于1h。
5.10.2结晶器有两种转速时，应由低速至高速顺序进行。5.11负荷试验
5.11.1负荷试验应在液压试验及空运转试验合格后进行。5.11.2按简体最大装料量盛葡萄糖凌（或相当粘度的物料代替)连续运转不少于2h，此试验允许在使用现场进行。
5.11.3测定搅速度：从入孔处计时观测。6检验规则
6.1每台结品器须经制造厂检验部门按本标准的要求检验，合格后方能出厂，并附有质量合格证明书。6.2结晶器的检验分出厂检验和型式检验两种。6.2.1出厂检验
6.2.1.1结晶器必须按表2所列项目逐台进行检验，不得漏验或抽验。表2
检验项目
验内容
4.2,4. 3,4. 4,4. 6
4.1.4.7.4.8,4.9,4.10,4.11,4.12,5.106.2.1.2对初次检验不合格的经返修后再提交检验，一般只检验经返修后的检验项目，在修正缺陷时，若影响其他检验后的项目，则必须同时检验受其影响的项目。如仍不合格，则不予出厂。6.2.2型式检验
6.2.2.1有下列情况之一时，应进行型式检验新产品或老产品转厂生产的试制定型鉴定；a.
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；国家质量监督机构提出进行型式试验的要求时。6.2.2.2型式检验项目包括本标准全部技术要求及表1中搅拌转速的要求。6.2.2.3型式检验采用随机抽样，抽取的检验样机应不少于1台，其抽样方法按GB10111的规定进行。
6.3产品质量等级评定按附录A进行。7标志、包装、运输与贮存
7.1标志
每台结品器产品标牌应固定在该机上明显部位，标牌的尺寸及技术要求应符合GB/T13306的规定，标牌内容如下，
制造厂名：
产品名称及型号；
主要技术参数(公称容积m*,工作温度℃，工作压力MPa、重量kg)；c.
d。产品出厂编号：
出厂日期。
YY/T0138—-93

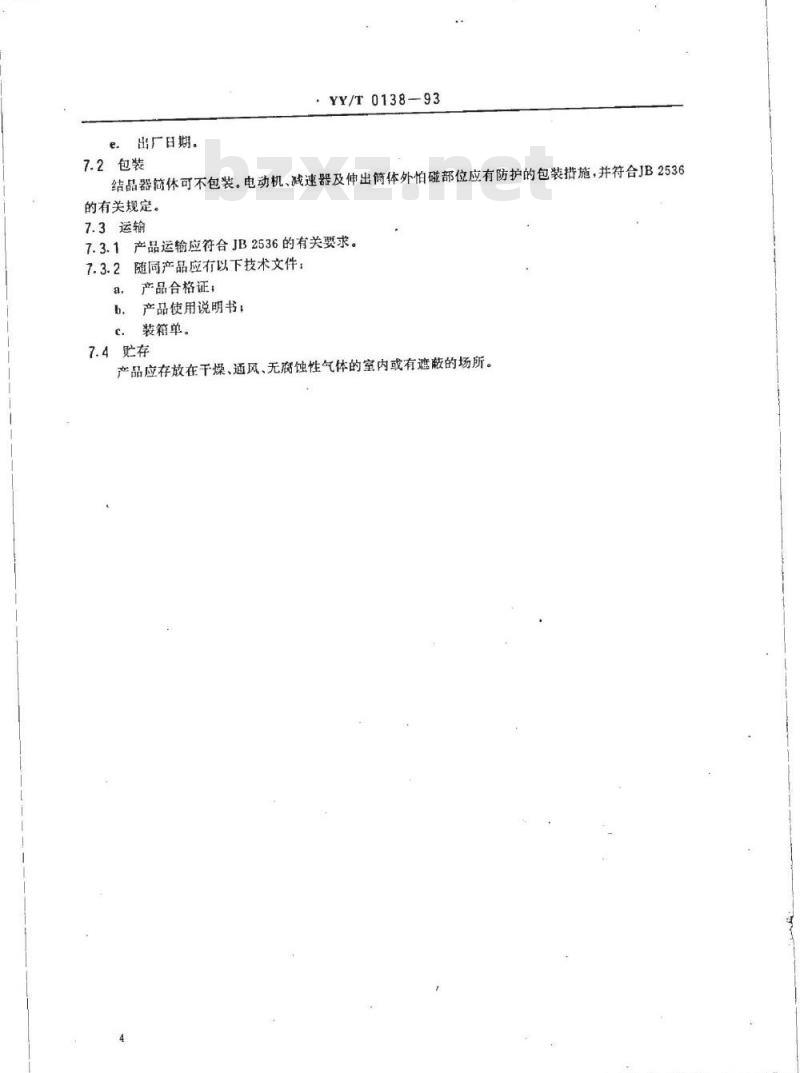

7.2包装
结品器简休可不包装。电动机、减速器及伸出筒体外怕碰部位应有防护的包装措施，并符合JB2536的有关规定。
7.3运输
7.3.1产品运输应符合JB2536的有关要求。7.3.2随同产品应有以下技术文件：a.产品合格证，
b．产品使用说明书：
装箱单。
7.4贮存
产品应存放在干燥、通风、无腐蚀性气体的室内或有遮蔽的场所。YY/T0138—93
附录A
结晶器质量分等
（补充件）
本附录规定了结晶器的质量等级及分等内容。用于结晶质量等级的评定。A1质量等级分三个等级，即优等品、一等品和合格品。A2主要项目分等及指标，见表A1。表A1
检查项目
产品密封性能要求
空运转操声，dB(A）
主机轴承在转动中的温升不大于，℃齿轮箱油池温升不大于C
轴向，mm
简体与搅排器的间隙
经向，mm
电气设备的绝缘及耐压
优等品
质基指标
一等品
应符合本标准4.9条的规定
合格品
应符合GB5226中13.1~13.3条的规定A3单机各项指标均达到表A1的同一等级时，才能评为该等级，有一项达不到该等级，就不能评为该等级。
附加说明：
本标准由国家医药管理局提出。本标准由天津制药机械检测中心归口。本标准由宝鸡制药机械厂负资起草。本标准主要起草人严巧娟。
（京）新登字023号
中华人民共和国医药
行业标准
YY/T0138-93
中国标准出版社出版
（北京复外三里河）
中国标准出版社北京印剧厂印剧新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2字数10千字1994年2月第一版1994年2月第一次印刷印数1-1500
标目234-278
