【YY医药标准】手术器械圆柱头鳃轴螺钉

本网站发布时间： 2024-11-10 18:03:04

YY/T0173.12-1994
现行
　点击下载此标准

基本信息

标准号：
YY/T 0173. 12-1994
标准名称：
手术器械圆柱头鳃轴螺钉
标准类别：
医药行业标准(YY)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
52.84 KB

标准分类号

关联标准

出版信息

其他信息

相关标签：
手术器械圆柱螺钉

标准简介/下载

点击下载

标准简介：

YY/T 0173. 12-1994.
1主题内容与适用范围
YY/T 0173. 12规定了手术器械圆柱头鳃轴螺钉(以下简称螺钉)的型式和基本尺寸及技术要求。
YY/T 0173. 12适用于手术器械圆柱头鳃轴螺钉,该螺钉供镶鳃式手术器械紧固鳃部用。
2引用标准
GB90紧固件验收规则、包装与标记
GB.196普通螺纹基本尺寸(直径 1~600 mm)
GB197普通螺纹公差与配合(直径1~355 mm)
GB 1220不锈钢榨
3型式和基本尺寸
螺钉的型式和基本尺寸应符合下列图样及表1.k2.热3的规定。
4.2螺纹按GB 196中的规定:螺纹公差按GB 197中6级精度的规定。
4.3螺纹应经热处理 ,其硬度应不低于40 HRC.
4.4螺纹表面不允许有裂缝碰伤和毛刺等缺陷。
4.5验收规则、包装.标志应符合GB90中的规定。
附加说明:
YY/T 0173. 12由全国外科器械标准化技术委员会提出。
YY/T 0173. 12由全国外科器械标准化技术委员会归口。
YY/T 0173. 12由上海手术器械厂负责起草。
YY/T 0173. 12主要起草人周培瑜。

标准内容

部分标准内容：

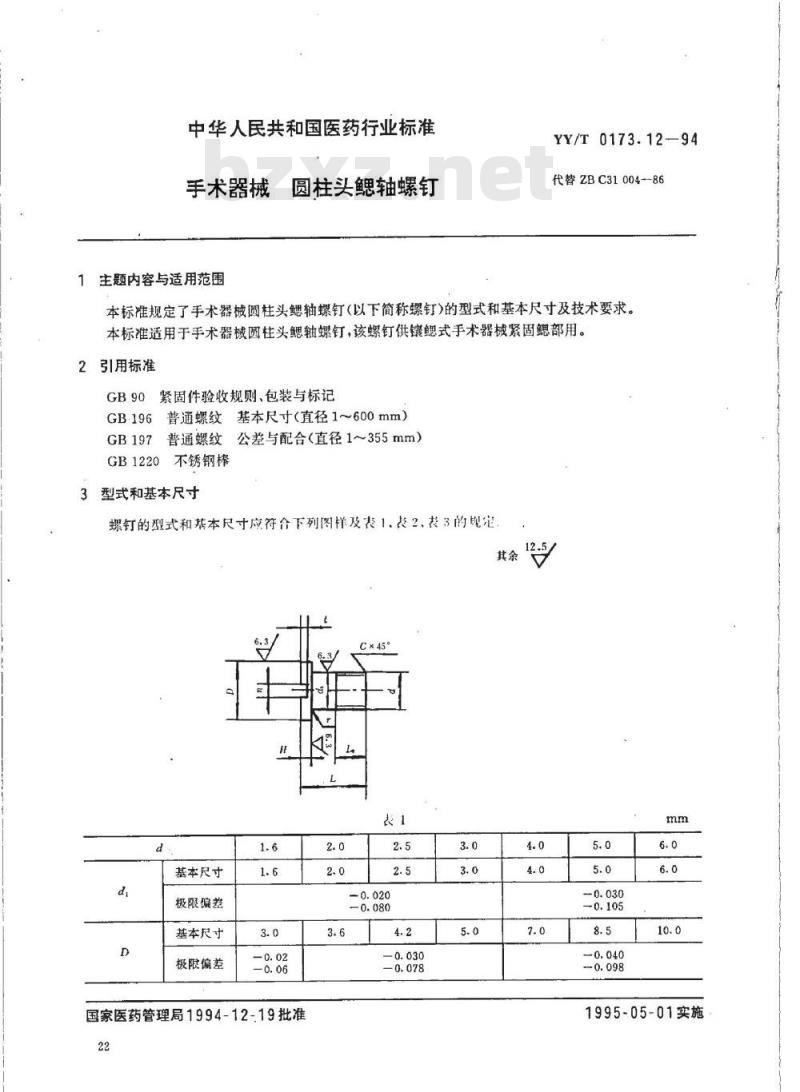

中华人民共和国医药行业标准
圆柱头鳃轴螺钉
手术器械
主题内容与适用范围
YY/T0173.12--94
代替ZBC31004--86
本标准规定了手术器械圆柱头鳃轴螺钉（以下简称螺钉）的型式和基本尺寸及技术要求。本标准适用于手术器械圆柱头鳃轴螺钉，该螺钉供镶鳃式手术器械紧固鳃部用。2引用标准
GB90紧固件验收规则、包装与标记普通螺纹基本尺寸（直径1~600mm）GB-196
普通螺纹公差与配合（直径1～355mm）GB197
GB1220bZxz.net
不锈钢棒
3型式和基本尺寸
螺钉的型式和基本尺寸应符合下列图样及表1.长2、表3的规定其余
基本尺寸
极限偏差
基本尺寸
极限偏差
国家医药管理局1994-12-19批准22
1995-05-01实施
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
子樟与钉杆中心线
间的充许偏差
基本尺寸
极限偏差
标记示例：
YY/T0173.12—94

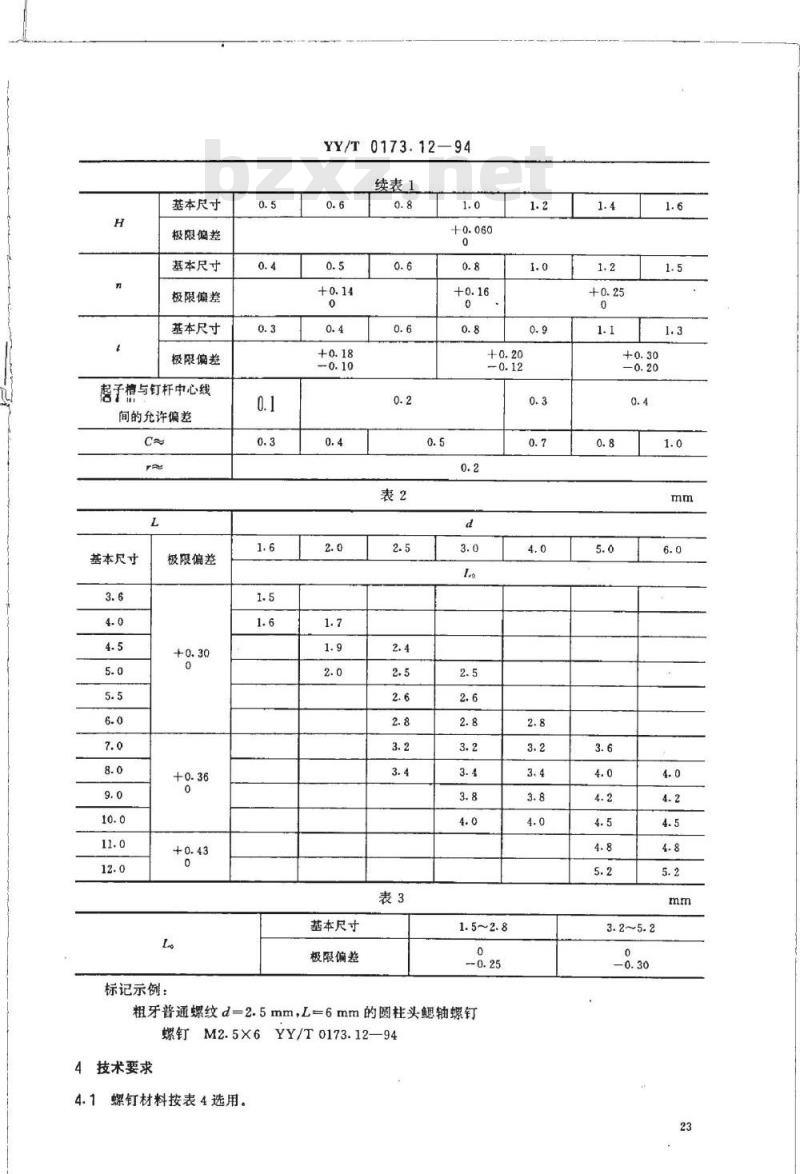

续表1
基本尺寸
极限偏整
粗牙普通螺纹d=2.5mm，L=6mm的圆柱头鳃轴螺钉螺钉M2.5X6YY/T0173.12—94
4技术要求

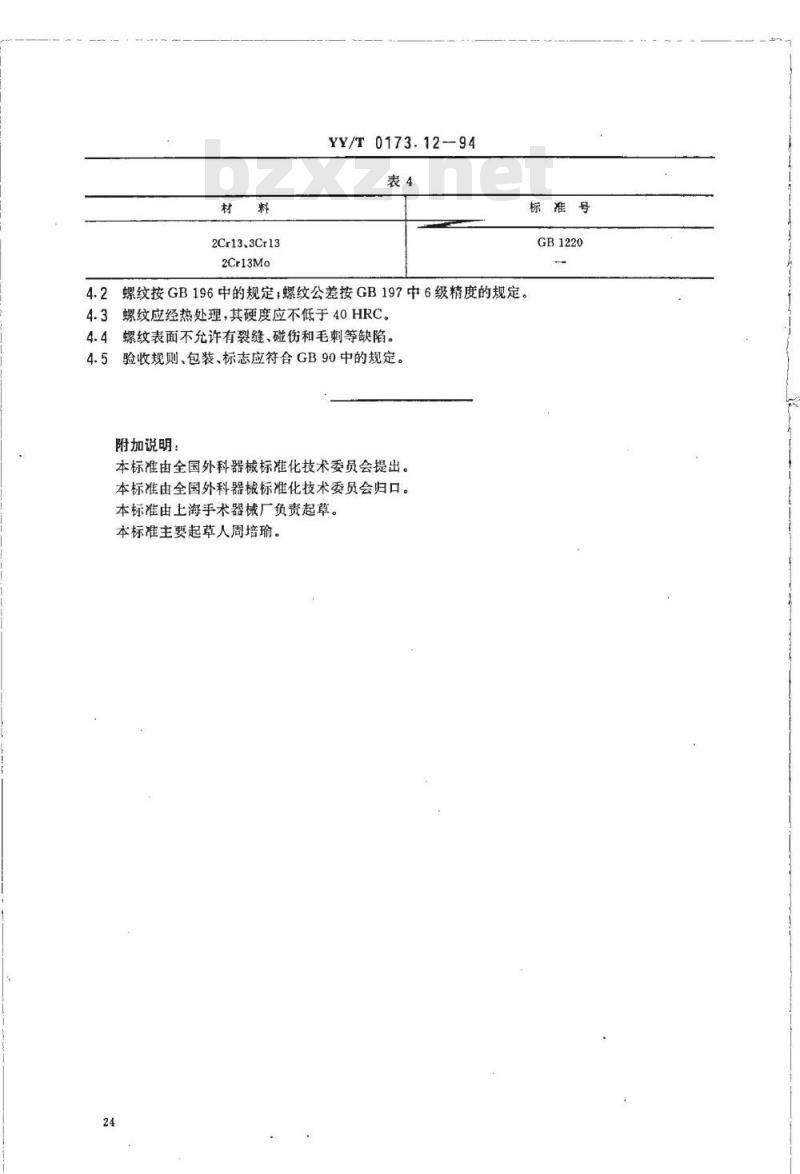

4.1螺钉材料按表4选用。
2Cr13、3Cr13
2Cr13Mo
YY/T0173.12--94
标准号
GB1220
4.2螺纹按GB196中的规定，螺纹公差按GB197中6级精度的规定。4.3螺纹应经热处理，其硬度应不低于40HRC。4.4螺纹表面不允许有裂缝、碰伤和毛刺等缺陷，4.5验收规则、包装、标志应符合GB90中的规定。附加说明：
本标准由全国外科器械标准化技术委员会提出。本标准由全国外科器械标准化技术委员会归口。本标准由上海手术器械厂负责起草。本标准主要起草人周培瑜。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
