【YD通讯标准】 2GHz WCDMA 数字蜂窝移动通信网 lub/lur 接口技术要求和测试方法(第六阶段)增强型高速分组接入(HSPA+)

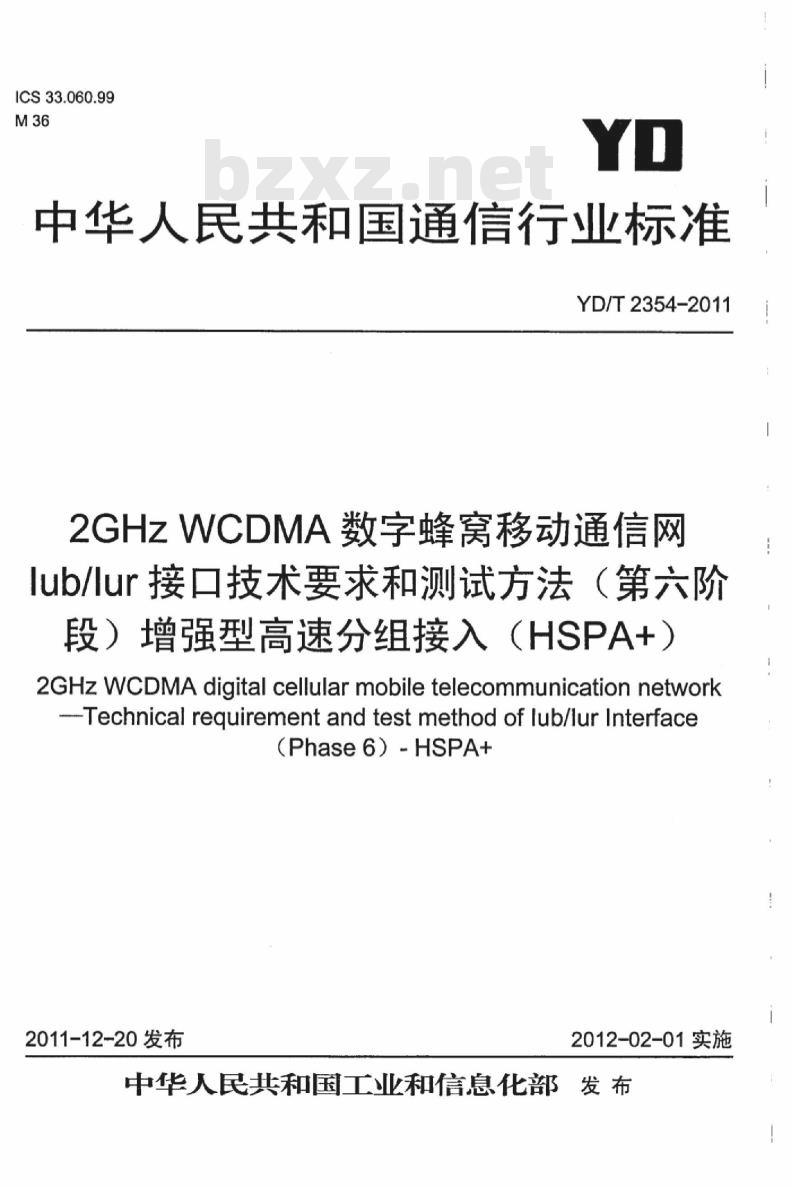

ICS33.060.99
中华人民共和国通信行业标准
YD/T2354-2011
2GHZWCDMA数字蜂窝移动通信网
lub/lur接口技术要求和测试方法（第六阶段）增强型高速分组接入（HSPA+）2GHzWCDMA digitalcellularmobile telecommunication network-Technical requirementand test method of lub/lurInterface(Phase 6)-HSPA+
2011-12-20发布
2012-02-01实施
中华人民共和国工业和信息化部发布前言

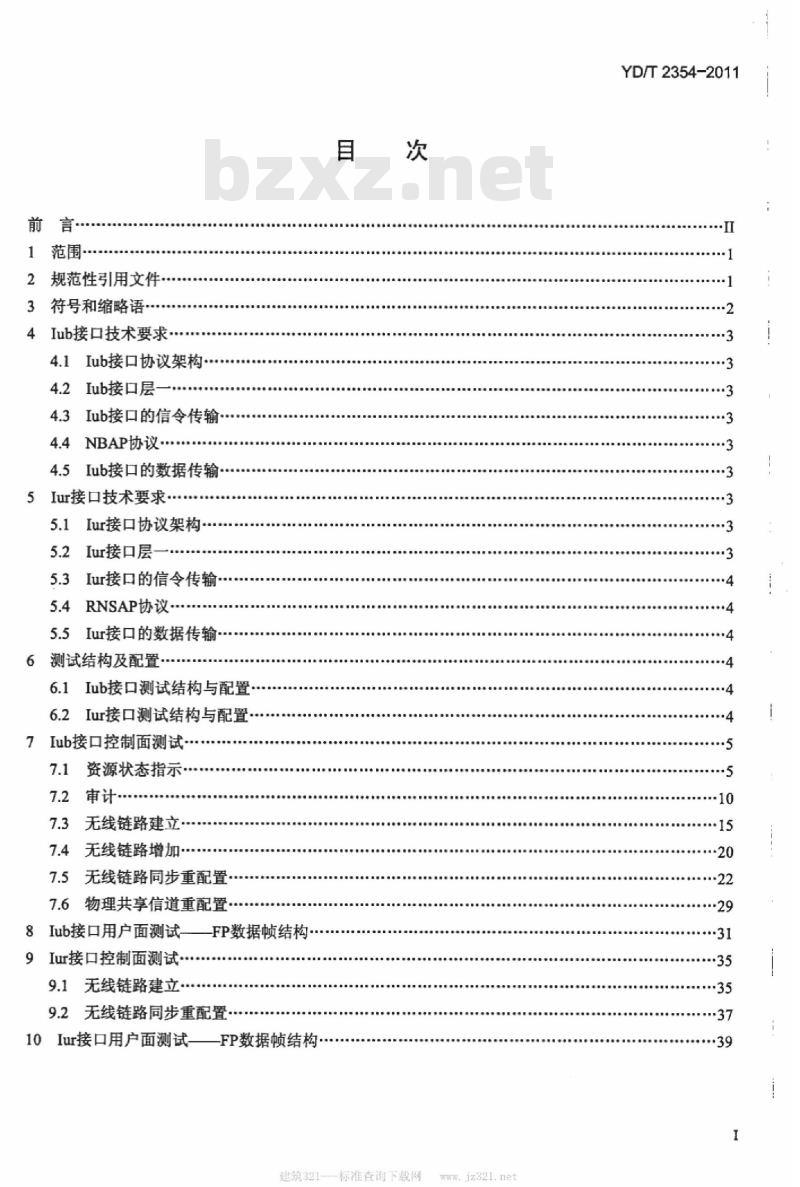

1范围·
2规范性引用文件
3符号和缩略语·Www.bzxZ.net
4Iub接口技术要求
4.1Iub接口协议架构.
4.2ub接口层
4.3Iub接口的信令传输
4.4NBAP协议
4.5Iub接口的数据传输
5Iur接口技术要求
5.1Iur接口协议架构
5.2Iur接口层
5.3Iur接口的信令传输
5.4RNSAP协议
5.5Iur接口的数据传输
6测试结构及配置
6.1Iub接口测试结构与配置*·
6.2Iur接口测试结构与配置
7Iub接口控制面测试
资源状态指示
7.3无线链路建立·
7.4无线链路增加
7.5无线链路同步重配置·
7.6物理共享信道重配置·
8Iub接口用户面测试——FP数据顿结构9Iur接口控制面测试
9.1无线链路建立
9.2无线链路同步重配置
10Iur接口用户面测试
-FP数据顿结构
建筑321---标准查询下载网
.jz321.net
YD/T2354-2011
YD/T2354-2011

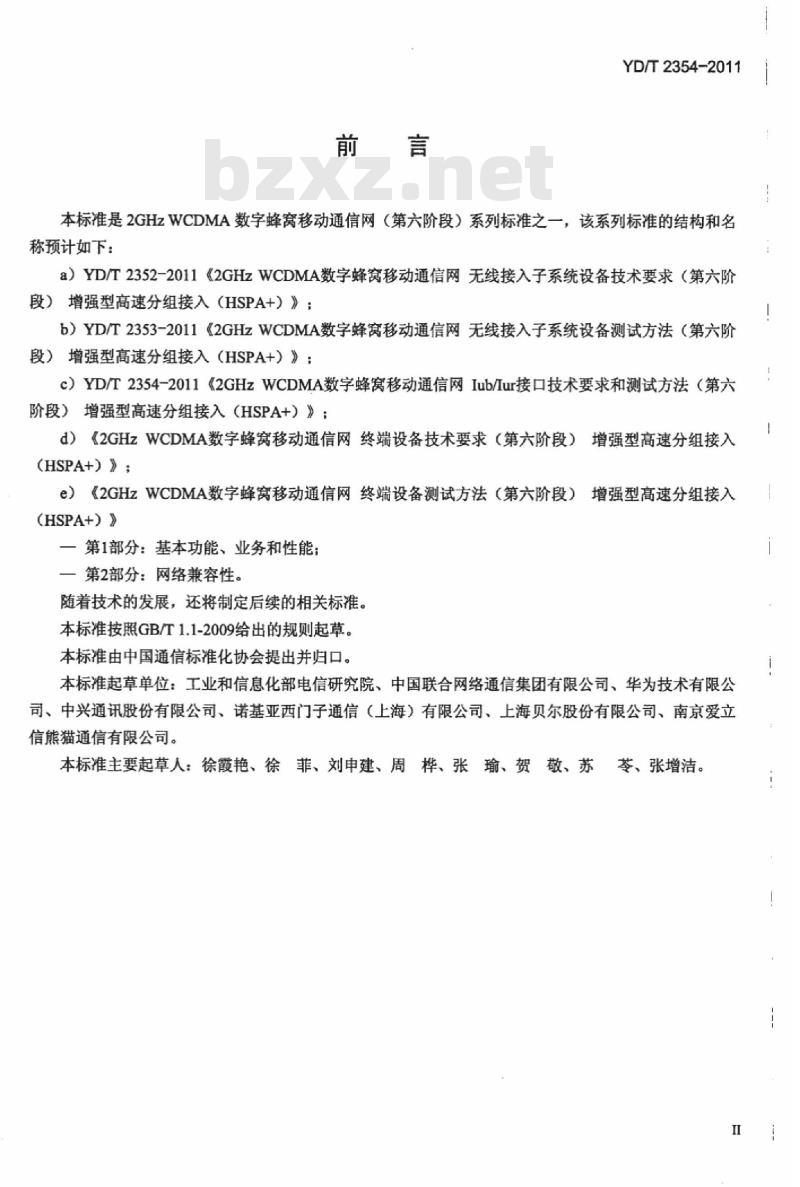

本标准是2GHzWCDMA数字蜂窝移动通信网（第六阶段）系列标准之一，该系列标准的结构和名称预计如下：
a）YD/T2352-2011《2GHzWCDMA数字蜂窝移动通信网无线接入子系统设备技术要求（第六阶段）增强型高速分组接入（HSPA+）》；b）YD/T2353-2011《2GHzWCDMA数字蜂窝移动通信网无线接入子系统设备测试方法（第六阶段）增强型高速分组接入（HSPA+）》：c）YD/T2354-2011《2GHzWCDMA数字蜂窝移动通信网Iub/lur接口技术要求和测试方法（第六阶段）增强型高速分组接入（HSPA+）》；d）《2GHzWCDMA数字蜂窝移动通信网终端设备技术要求（第六阶段）增强型高速分组接入（HSPA+）》：
e）《2GHzWCDMA数字蜂窝移动通信网终端设备测试方法（第六阶段）增强型高速分组接入(HSPA+）》
第1部分：基本功能、业务和性能：第2部分：网络兼容性。
随着技术的发展，还将制定后续的相关标准。本标准按照GB/T1.1-2009给出的规则起草。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、中国联合网络通信集团有限公司、华为技术有限公司、中兴通讯股份有限公司、诺基亚西门子通信（上海）有限公司、上海贝尔股份有限公司、南京爱立信熊猫通信有限公司。
本标准主要起草人：徐霞艳、徐菲、刘申建、周桦、张瑜、贺敬、苏苓、张增洁。I

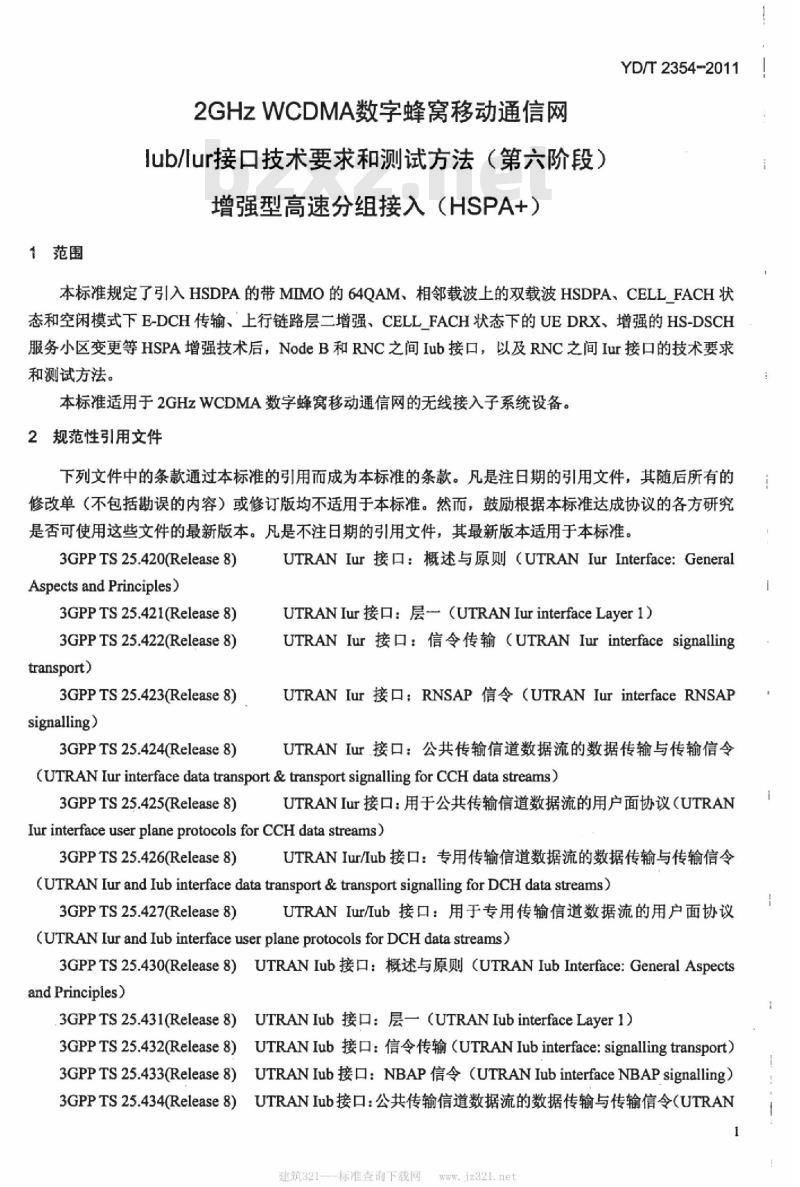

1范围
2GHzWCDMA数字蜂窝移动通信网
lub/lur接口技术要求和测试方法（第六阶段）增强型高速分组接入（HSPA+）
YD/T2354-2011
本标准规定了引入HSDPA的带MIMO的64QAM、相邻载波上的双载波HSDPA、CELLFACH状态和空闲模式下E-DCH传输、上行链路层二增强、CELLFACH状态下的UEDRX、增强的HS-DSCH服务小区变更等HSPA增强技术后，NodeB和RNC之间Iub接口，以及RNC之间Iur接口的技术要求和测试方法。
本标准适用于2GHzWCDMA数字蜂窝移动通信网的无线接入子系统设备。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。3GPP TS 25.420(Release 8)
Aspects andPrinciples)
3GPP TS 25.421(Release 8)
3GPP TS 25.422(Release 8)
transport)
3GPP TS 25.423(Release 8)
signalling）
3GPP TS 25.424(Release 8)
UTRANIur接口：概述与原则（UTRANIurInterface:GeneralUTRANIur接：层-（UTRANIurinterfaceLayer1）UTRANIur接：信令传输（UTRANIurinterfacesignallingUTRANIur接：RNSAP信令（UTRANIurinterfaceRNSAPUTRANIur接口：公共传输信道数据流的数据传输与传输信令(UTRAN Iur interface data transport & transport signalling for CCH data streams)3GPPTS25.425(Release8)
UTRANIur接口：用于公共传输信道数据流的用户面协议（UTRANIur interface user plane protocols for CCH data streams)3GPPTS25.426(Release 8)
UTRANIur/lub接口：专用传输信道数据流的数据传输与传输信令(UTRAN Iur and Iub interface data transport & transport signalling for DCH data streams)3GPPTS25.427(Release8)
UTRANIur/lub接口：用于专用传输信道数据流的用户面协议(UTRAN Iur and Iub interface user plane protocols for DCH data streams)3GPPTS25.430(Release8）UTRANIub接：概述与原则（UTRANIubInterface:GeneralAspectsand Principles)
3GPPTS25.431(Release8）UTRANIub接：层一（UTRANIubinterfaceLayer1）3GPPTS25.432(Release8）UTRANIub接：信令传输（UTRANIubinterface:signallingtransport）3GPPTS25.433(Release8）UTRANIub接：NBAP信令（UTRANIubinterfaceNBAPsignalling）3GPPTS25.434(Release8）UTRANIub接口：公共传输信道数据流的数据传输与传输信令（UTRAN建筑321---标准查询下载网
YD/T2354--2011

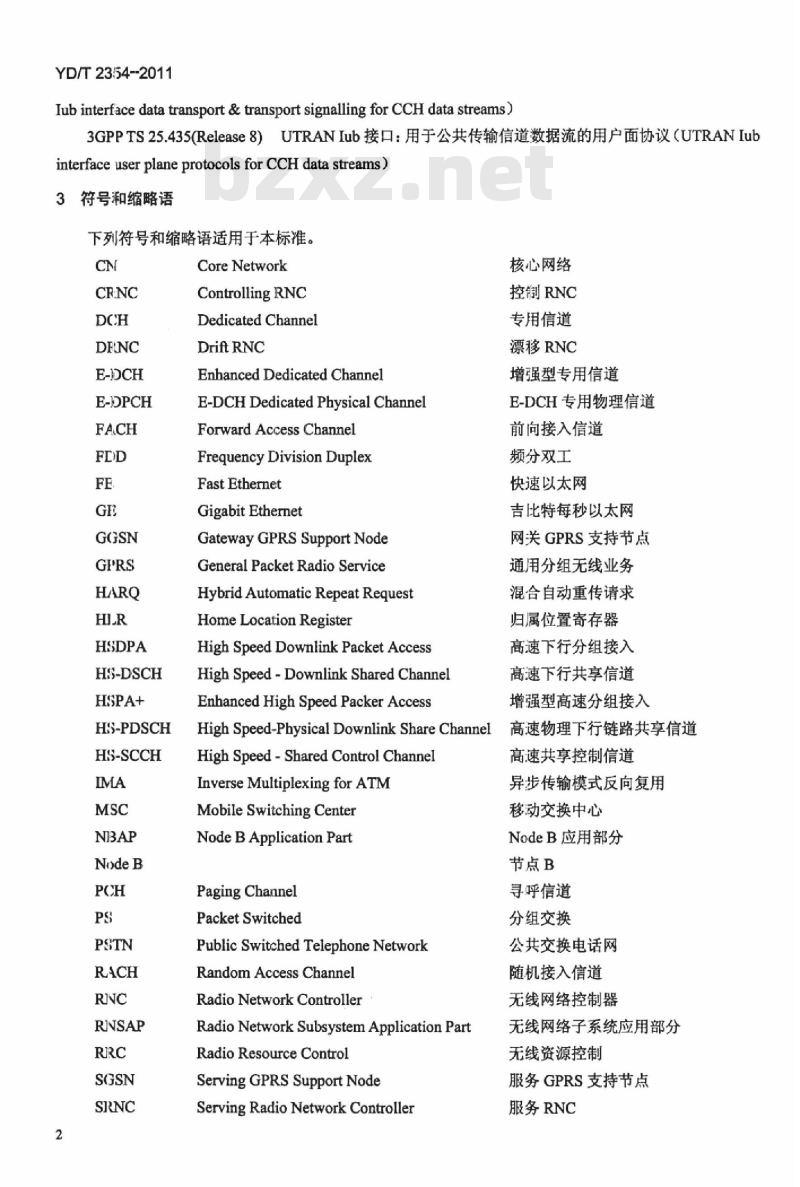

Iub interface data transport & transport signalling for CCH data streams)3GPPTS25.435(Release8）UTRANIub接口：用于公共传输信道数据流的用户面协议（UTRANIubinterface user plane protocols for CCH data streams)3符号和缩略语
下列符号和缩略语适用于本标准。CN
E-DPCH
HS-DSCH
HS-PDSCH
HS-SCCH
Core Network
Controlling RNC
Dedicated Channel
DriftRNC
Enhanced Dedicated Channel
E-DCH Dedicated Physical ChannelForward Access Channel
Frequency Division Duplex
Fast Ethernet
Gigabit Ethernet
Gateway GPRS Support Node
General Packet Radio ServiceHybrid Automatic Repeat RequestHome Location Register
HighSpeedDownlinkPacketAccessHighSpeed-DownlinkSharedChannelEnhanced High Speed Packer AccessHighSpeed-PhysicalDownlink ShareChannelHigh Speed - Shared Control ChannelInverse Multiplexing forATM
Mobile Switching Center
Node B Application Part
Paging Channel
Packet Switched
Public Switched Telephone NetworkRandom Access Channel
Radio Network Controller
RadioNetworkSubsystemApplicationPartRadio Resource Control
Serving GPRS SupportNode
Serving Radio Network Controller核心网络
控制RNC
专用信道
漂移RNC
增强型专用信道
E-DCH专用物理信道
前向接入信道
频分双工
快速以太网
吉比特每秒以太网
网关GPRS支持节点
通用分组无线业务
混合自动重传请求
归属位置寄存器
高速下行分组接入
高速下行共享信道
增强型高速分组接入
高速物理下行链路共享信道
高速共享控制信道
异步传输模式反向复用
移动交换中心
NodeB应用部分
节点B
寻呼信道
分组交换
公共交换电话网
随机接入信道
无线网络控制器
无线网络子系统应用部分
无线资源控制
服务GPRS支持节点
服务RNC
Serving Radio Network SubsystemSynchronous Transfer Mode1
User Equipment
User-to-Network Interface
Universal Terrestrial Radio Access NetworkVisitor Location Register
Wideband Code Division Multiple Access4lub接口技术要求
4.1lub接口协议架构
Iub接口是WCDMA基站与无线网络控制器间的逻辑接口。Iub接口的协议架构见3GPPTS25.430(Release8)。YD/T2354--2011
服务无线网络子系统
同步传输模式1
用户设备
用户网络接口
通用陆地无线接入网络
拜访用户位置寄存器
宽带码分多址接入
RNC与NodeB之间的物理连接应支持E1、STM-1、FE（FastEthernet）、GE（GigabitEthernet，可选）。
RNC与NodeB支持IMA、TC、FRACTIONALATM、CES传输方式（可选）。RNC与NodeB应支持ATM传输和IP传输两种方式。应支持ATM、或IP或ATM/P双协议栈。支持ATM节点/P节点互连（可选）。4.2lub接口层—
Iub接口层一的要求见3GPPTS25.431(Release8)。4.3lub接口的信令传输
Iub接口信令传输的要求见3GPPTS25.432(Release8)。4.4、NBAP协议
NBAP协议的要求见3GPPTS25.433(Release8)。4.5lub接口的数据传输
Iub接口的数据传输分为公共传输信道数据流的传输和专用传输信道数据流的传输。公共传输信道数据流的传输和传输信令的要求见3GPPTS25.434(Release8)。公共传输信道数据流的用户平面协议的要求见3GPPTS25.435(Release8)。专用传输信道数据流的传输和传输信令的要求见3GPPTS25.426(Release8)。专用传输信道数据流的用户平面协议的要求见3GPPTS25.427(Release8)。5lur接口技术要求
5.1lur接口协议架构
Iur接口是WCDMA无线网络控制器之间的逻辑接口。Iur接口的协议架构见3GPPTS25.420(Release8)。Iur接口应支持E1、STM-1、FE（FastEthernet，可选）、GE（GigabitEthemet）。并支持ATM传输和IP传输两种方式。
5.2lur接口层一
Iur接口层一的要求见3GPPTS25.421(Release8）。建筑321---标准查询下载网
.jz321.net
YD/T2354-2011
5.3lur接口的信令传输
Iur接口信令传输的要求见3GPPTS25.422(Release8)。5.4RN:SAP协议
RNS.AP协议的要求见3GPPTS25.423(Release8)。5.5lur接口的数据传输
Iur接口的数据传输分为公共传输信道数据流的传输和专用传输信道数据流的传输。公共传输信道数据流的传输和传输信令的要求见3GPPTS25.424(Release8)。公共传输信道数据流的用户平面协议的要求见3GPPTS25.425(Release8)专用传输信道数据流的传输和传输信令的要求见3GPPTS25.426(Release8)。专用传输信道数据流的用户平面协议的要求见3GPPTS25.427(Release8)。6测试结构及配置
6.1[ub接口测试结构与配置
6.1.1测试环境配置图
测试系统由RNC、NodeB、CN、信令测试仪、测试用UE等组成。图1所示为Iub接口测试系统的最小配置。
监测点（Iub）
6.1.2lub物理接口
MSCVLR
图1lub接口测试配置图
因特网
物理接口可采用E1接口或STM-1光接口等形式，E1接口可选择75S2非平衡接口和120欧姆平衡接口。选用E1物理接口时，应支持UNI和IMA两种协议。物理！接口还可采用FE（FastEthernet）、GE（GigabitEthernet，可选）等形式。6.1.3协议测试仪
在测试中，从Iub接口点监测信令流程。通过协议分析仪来监测和分析Iub接口上的信令流程和消息，此协议分析仪应具有分析Iub接口控制面和用户面协议的能力。6.2lur接口测试结构与配置
6.2.1测试环境配置图
测试系统由RNC、NodeB、CN、信令测试仪、测试用UE等组成。图2所示为Iur接口测试系统的最小配置。
6.2.2协议测试仪
监测点（lur）
MSC/VLR
图2lur接口测试配置图
YD/T2354-2011
因特网
在测试中，从Iur接口点监测信令流程。通过协议分析仪来监测和分析Iur接口上的信令流程和消息，此协议分析仪应具有分析Iur接口控制面和用户面协议的能力。6.2.3其他说明
本标准中所提出的测试触发条件均为建议使用的方法。如被测系统采取UEinvolvedSRNS重定位实现Inter-RNC切换，则第9章、第10章项目不进行测试。7lub接口控制面测试
7.1资源状态指示
测试编号：7.1.1
项目：资源状态指示
分项目：资源状态指示一
测试条件：
下行链路带MIMO的64QAM调制
1）NodeB本地小区支持HSDPA、E-DCH，支持下行链路带MIMO的64QAM调制；2）小区中已分配HSDPA、E-DCH相关的物理信道资源：3）通过小区中HSDPA资源的改变或其他方式，触发NodeB向CRNC发送资源状态指示消息测试步骤：
预期结果：
RESOURCESTATUSINDICATION
NodeB向CRNC发送“RESOURCESTATUSINDICATION”消息。消息中IE“SixtyfourQAMDLCapability”取值为“SixtyfourQAMDLCapable”，“MIMOCapability”取值为“MIMOCapable”，“MIMOPowerOffsetForS-CPICHCapability”取值为“\S-CPICHPowerOffsetCapable”，并且“SixtyfourQAMDLandMIMOCombinedCapability”取值为“SixtyfourQAMDLandMIMOCombinedCapable”建筑321--
-标准查询下载网
YD/T2354-2011
测试编号：7.1.2
项目：资源状态指示
分项目：资源状态指示—相邻载波上的双载波HSDPA测试条件：
1）NodeB中有两个本地小区：CELL1、CELL2；CELL1、CELL2支持HSDPA、E-DCH，支持相邻载波上的双载波HSDPA：
2）小区中已分配HSDPA、E-DCH相关的物理信道资源：3）通过小区中HSDPA资源的改变或其他方式，触发NodeB向CRNC发送资源状态指示消息测试步骤：
预期结果：
RESOURCESTATUSINDICATION
1）NodeB向CRNC发送“RESOURCESTATUSINDICATION”消息。2）RESOURCESTATUSINDICATION消息中，在LocalCellInformation参数组内：对本地小区CELL1，在IE“MultiCell CapabilityInfo”中，“Multi Cell Capability”取值为“Multi CellCapable\，“PossibleSecondaryServingCell”取值为CELL2的Local Cell ID；对本地小区CELL2，在IE“MultiCellCapabilityInfo”中，“MultiCellCapability”取值为“MultiCellCapable\，“PossibleSecondaryServingCell”取值为CELL1的LocalCellD测试编号：7.1.3
目：资源状态指示
分项目：资源状态指示
测试条件：
CELLFACH下行增强/CELLFACH上行增强YD/T2354-2011
1）NodeB本地小区支持HSDPA、E-DCH，支持CELLFACH下行增强和CELLFACH上行增强：2）小区中已分配HSDPA、E-DCH相关的物理信道资源：3）通过小区中HSDPA、E-DCH资源的改变或其他方式，触发NodeB向CRNC发送资源状态指示消息测试步骤：
预期结果：
RESOURCESTATUSINDICATION
NodeB向CRNC发送“RESOURCESTATUSINDICATION”消息，消息中IE\EnhancedFACHCapability取值为“EnhancedFACHCapable\”，“CommonE-DCHCapability”取值“CommonE-DCHCapable\，“E-AICapability”取值“E-AICapable”，“CommonE-DCHHS-DPCCHCapability”取值不限建筑321---标准查询下载网
.jz321.net
YD/T2354-2011
测试编号：7.1.4
项目：资源状态指示
分项目：资源状态指示一上行链路支持“可变大小的RLCPDU”的RLCAM模式测试条件：
1）NodeB本地小区支持HSDPA、E-DCH，上行链路支持“可变大小的RLCPDU”的RLCAM模式：2）小区中已分配HSDPA、E-DCH相关的物理信道资源：3）通过小区中HSDPA、E-DCH资源的改变或其他方式，触发NodeB向CRNC发送资源状态指示消息测试步骤：
预期结果：
RESOURCESTATUSINDICATION
NodeB间CRNC发送“RESOURCESTATUSINDICATION”消息。消息中IE“E-DCHMAC-dPDUSizeCapability”取值为“FlexibleSizeCapable”测试编号：7.1.5
目：资源状态指示
分项目：资源状态指示
测试条件：
CELLFACH状态下的UEDRX
1）NodeB本地小区支持HSDPA、E-DCH，支持CELLFACH状态下的UEDRX；2）小区中已分配HSDPA、E-DCH相关的物理信道资源：YD/T2354-2011
3）通过小区中HSDPA、E-DCH资源的改变或其他方式，触发NodeB向CRNC发送资源状态指示消息测试步骤：
预期结果：
RESOURCESTATUSINDICATION
NodeB向CRNC发送“RESOURCESTATUSINDICATION”消息。消息中IE“EnhancedUEDRXCapability”取值为“EnhancedUEDRXCapable”建筑321---标准查询下载网
