【YD通讯标准】 无绳电话机节能参数和测试方法

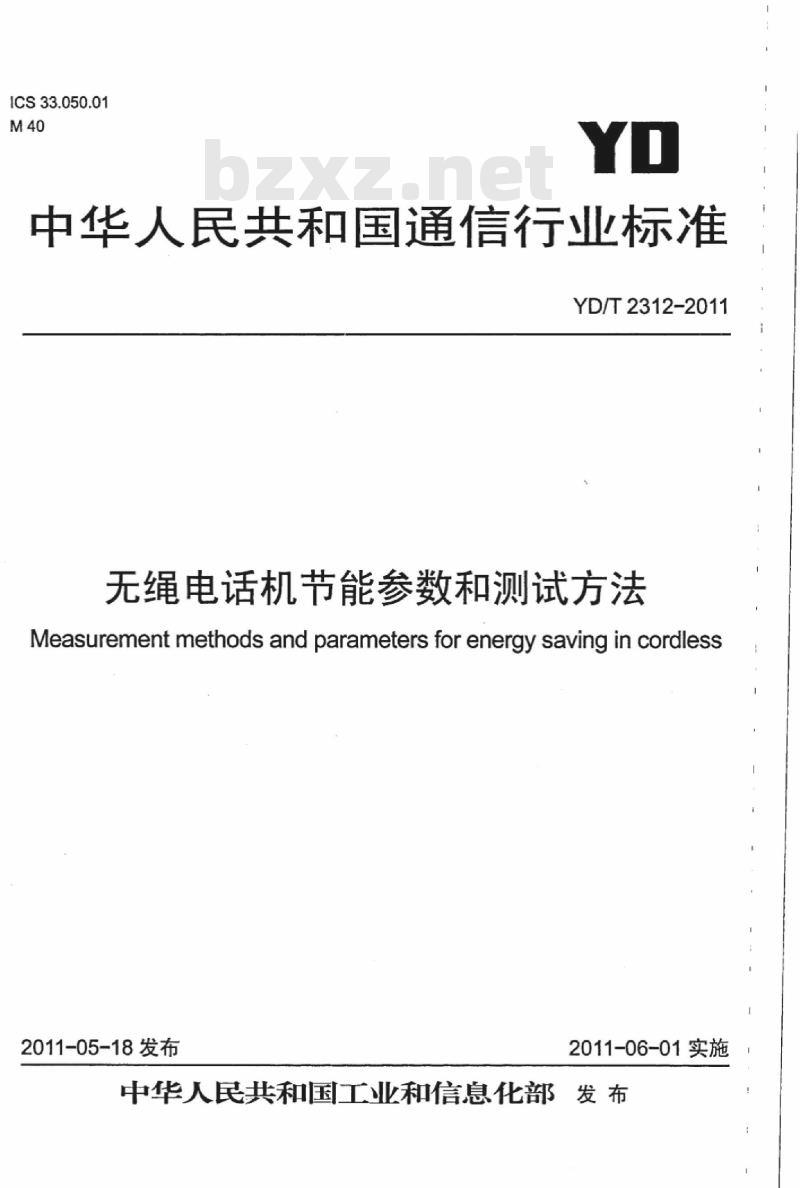

ICS33.050.01
中华人民共和国通信行业标准
YD/T2312-2011
无绳电话机节能参数和测试方法Measurement methods and parameters for energy saving in cordless2011-05-18发布
2011-06-01实施
中华人民共和国工业和信息化部发布前

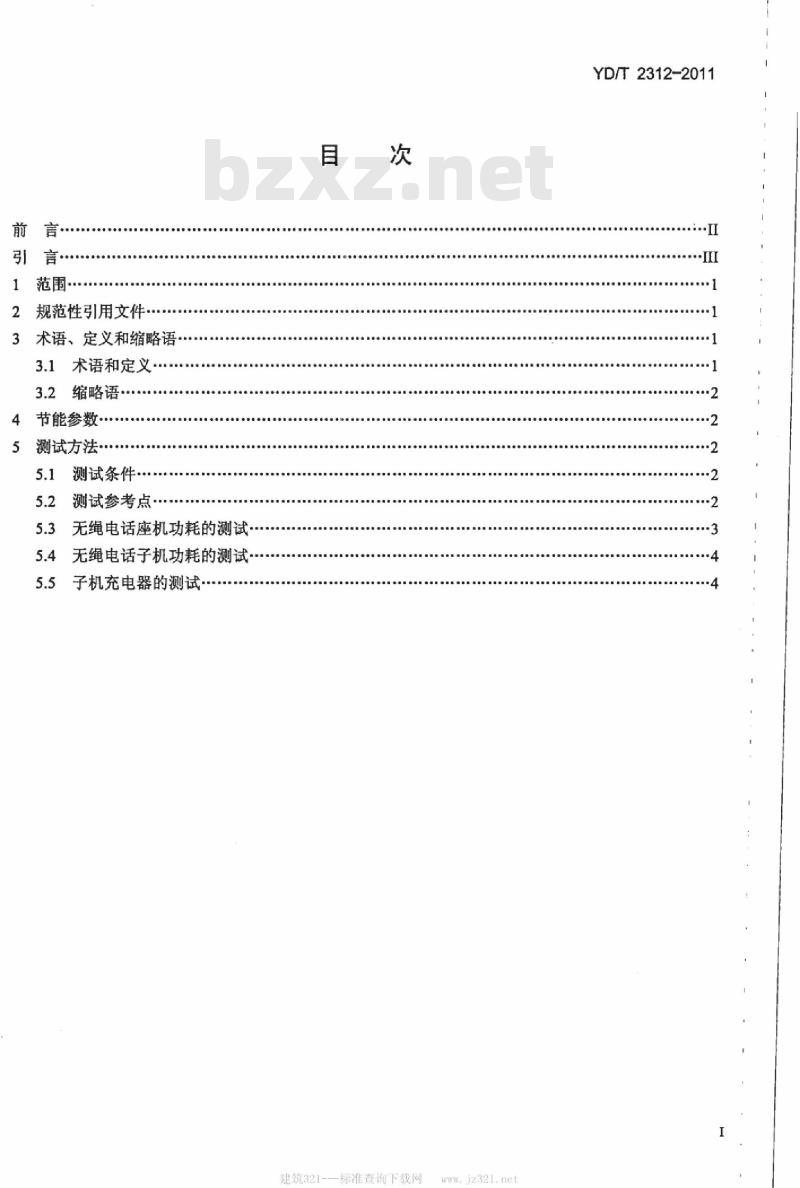

范围·
规范性引用文件
术语、定义和缩略语
术语和定义·
3.2缩略语
节能参数
测试方法·
测试条件.
测试参考点·
无绳电话座机功耗的测试
5.4无绳电话子机功耗的测试
5.5子机充电器的测试
建筑321--—标准查询下载网
YD/T2312-2011
YD/T2312-2011

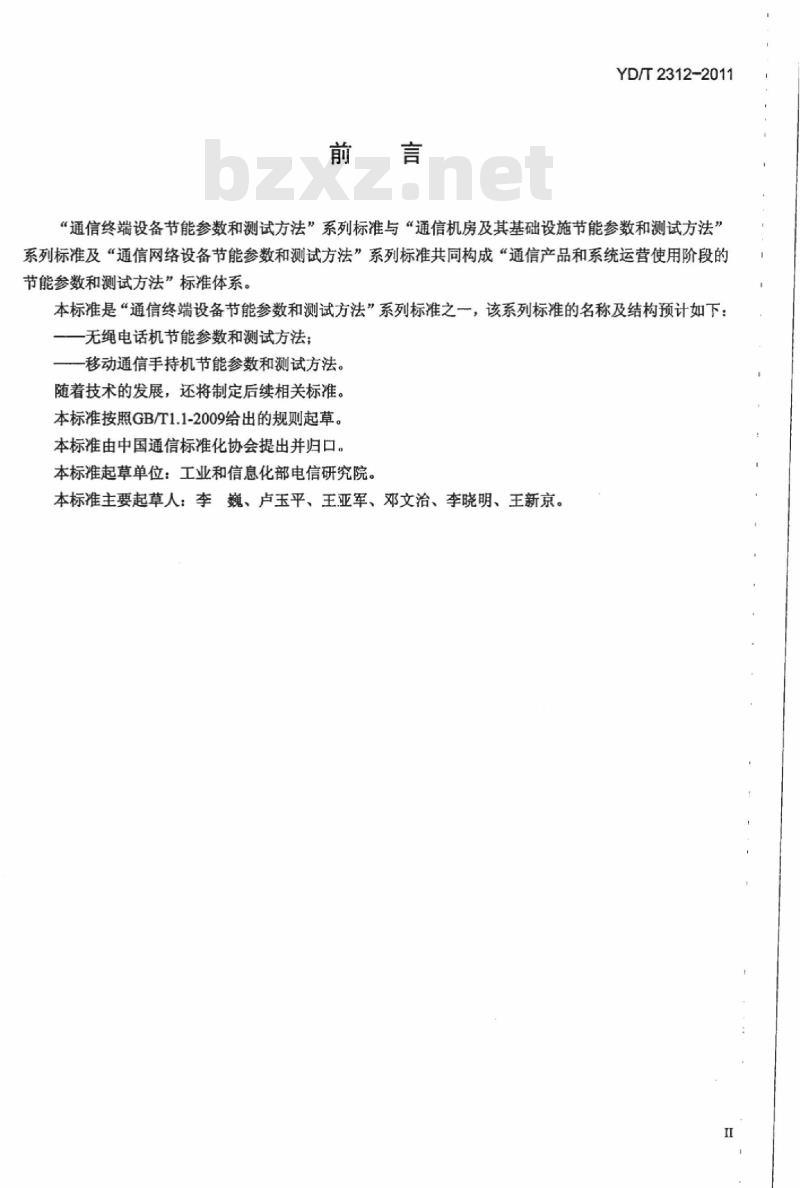

“通信终端设备节能参数和测试方法”系列标准与“通信机房及其基础设施节能参数和测试方法”系列标准及“通信网络设备节能参数和测试方法”系列标准共同构成“通信产品和系统运营使用阶段的节能参数和测试方法”标准体系。本标准是“通信终端设备节能参数和测试方法”系列标准之一，该系列标准的名称及结构预计如下：一无绳电话机节能参数和测试方法；移动通信手持机节能参数和测试方法随着技术的发展，还将制定后续相关标准。本标准按照GB/T1.1-2009给出的规则起草。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院。本标准主要起草人：李巍、卢玉平、王亚军、邓文治、李晓明、王新京。引言
YD/T2312-2011

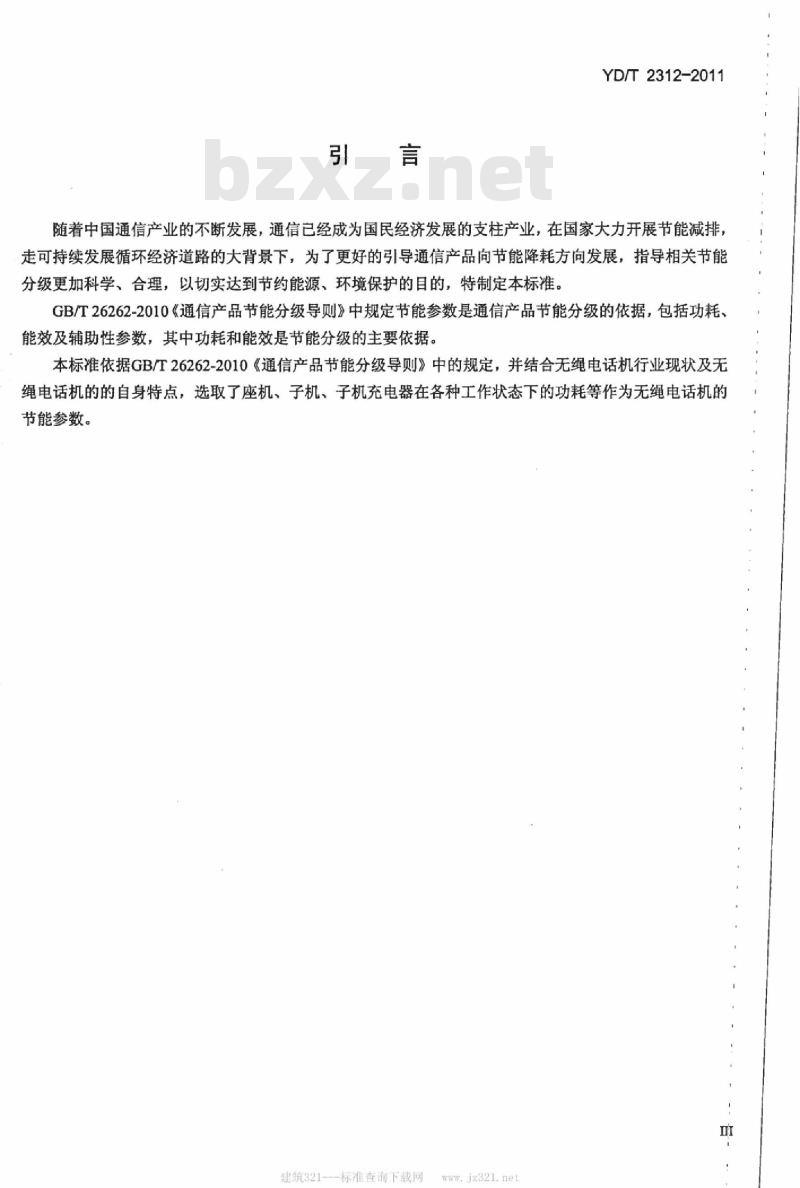

随着中国通信产业的不断发展，通信已经成为国民经济发展的支柱产业，在国家大力开展节能减排，走可持续发展循环经济道路的大背景下，为了更好的引导通信产品向节能降耗方向发展，指导相关节能分级更加科学、合理，以切实达到节约能源、环境保护的目的，特制定本标准。GB/T26262-2010《通信产品节能分级导则》中规定节能参数是通信产品节能分级的依据，包括功耗，能效及辅助性参数，其中功耗和能效是节能分级的主要依据。本标准依据GB/T26262-2010《通信产品节能分级导则》中的规定，并结合无绳电话机行业现状及无绳电话机的的自身特点，选取了座机、子机、子机充电器在各种工作状态下的功耗等作为无绳电话机的节能参数。
建筑321---标难查询下载网

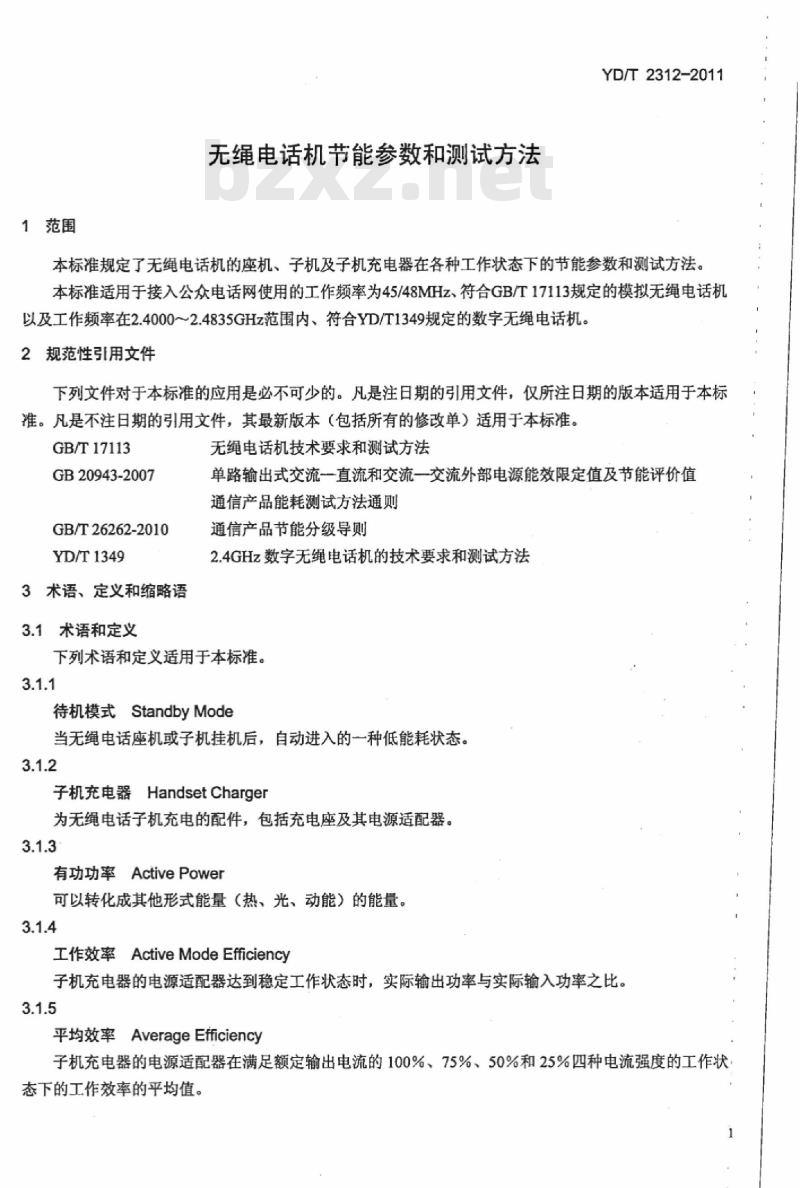

1范围
无绳电话机节能参数和测试方法YD/T2312-2011
本标准规定了无绳电话机的座机、子机及子机充电器在各种工作状态下的节能参数和测试方法，本标准适用于接入公众电话网使用的工作频率为45/48MHz、符合GB/T17113规定的模拟无绳电话机以及工作频率在2.4000～2.4835GHz范围内、符合YD/T1349规定的数字无绳电话机。2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T17113
GB20943-2007
GB/T26262-2010
YD/T1349
3术语、定义和缩略语
3.1术语和定义
无绳电话机技术要求和测试方法单路输出式交流一直流和交流一交流外部电源能效限定值及节能评价值通信产品能耗测试方法通则
通信产品节能分级导则
2.4GHz数字无绳电话机的技术要求和测试方法下列术语和定义适用于本标准。3.1.1
待机模式StandbyMode
当无绳电话座机或子机挂机后，自动进入的一种低能耗状态。3.1.2
子机充电器HandsetCharger
为无绳电话子机充电的配件，包括充电座及其电源适配器。3.1.3
有功功率ActivePower
可以转化成其他形式能量（热、光、动能）的能量。3.1.4
工作效率ActiveModeEfficiency子机充电器的电源适配器达到稳定工作状态时，实际输出功率与实际输入功率之比。3.1.5
平均效率AverageEficiency
子机充电器的电源适配器在满足额定输出电流的100%、75%、50%和25%四种电流强度的工作状态下的工作效率的平均值。
YD/T2312-2011
3.2缩略语bzxz.net
下列缩略语适用于本文件。
4节能参数
Public Switch TelephoneNetworkSpreadSpectrumtechnology
公用电话交换网
扩频技术
依据GB/T26262-2010《通信产品节能分级导则》的规定，本标准根据无绳电话机的功能、工作状态和条件，规定了以下几个节能参数。一座机测试参考点处：
座机在待机状态下的功耗；
座机在子机通话状态下的功耗：座机在答录机回放状态下的功耗。子机测试参考点处：
·子机在待机状态下的功耗；
·子机在通话状态下的功耗。
一子机充电器：
·子机充电器的电源适配器的能效：子机充电器在电池充满电状态下的功耗。5测试方法
5.1测试条件
5.1.1测试环境
应符合《通信产品能耗测试方法通则》中相应的要求。5.1.2测试仪器
测试仪器包括：
a）电压表：
b）电流表：
c）功率表；
d）电能表。
以上仪表应符合《通信产品能耗测试方法通则》中的相应要求。5.1.3被测设备附件
被测设备的电源适配器和电池等附件，应使用厂家的原配附件。5.2测试参考点
图1为无蝇电话机座机测试参考点模型，图1中的“A”处为座机功耗测试参考点。图2为无绳电话子机测试参考点模型，图2中的“A”处为座机功耗测试参考点。图3为无绳电话机的子机充电器测试参考点模型，图3中的“A”、“B”处为子机充电器的功耗、能效测试参考点。
建筑321---标准查询下载网
交流电源
AC翰入
电源适配器
图1无绳电话机座机测试参考点模型座机
DC输入
图2无绳电话子机测试参考点模型子机充电器
电源适配器
充电座
无绳电话机的子机充电器测试参考点模型图3
5.3无绳电话座机功耗的测试
5.3.1测试前的准备
按图4进行测试连接。
接通被测设备的电源，使其处于正常工作状态，预热时间应不小于300s为座机
供电的
交流电源
5.3.2座机在待机状态下的测试
适配器
图4无绳电话座机测试参考点配置图子机
YD/T2312-2011
在被测设备座机待机状态下，测量被测设备座机的能耗，并记录测量的持续时间，测量的持续时间应不小于300s，根据能耗和测量时间计算出本状态下的功耗。功耗的计算公式如公式（1）所示。p=w
式中：
一功耗：
YD/T2312-2011
W-能耗；
(一测量的持续时间。
如果座机带子机充电座，则应在子机放置于充电座上并充电完成时进行测量。5.3.3座机在子机通话状态下的测试使被测设备的无绳子机处于通话状态下（对于使用了SST扩频技术的无绳电话机，应确保SST处于打开状态），座机和子机的距离应不大于3m且子机已注册到座机后，发送/接收1kHz的单频信号，此时测量被测设备座机的能耗，并记录测量的持续时间，测量的持续时间应不小于300s，根据能耗和测量时间计算出本状态下的功耗。功耗的计算方法见公式（1）。5.3.4座机在答录机回放状态下的测试本项测试仅适用于具有答录机功能的无绳电话机。将被测设备置于答录机回放状态下，若答录机有音量控制，应设置为最大音量，播放标准语音信号，此时测量被测设备座机的能耗，测量的持续时间应不小于300s，根据能耗和测量时间计算出本状态下的功耗。功耗的计算方法见公式（1）。5.4无绳电话子机功耗的测试
5.4.1测试前的准备
按图5进行测试连接。因子机在正常使用过程中，仅使用电池组供电，所以测试时供电电源采用直流稳压电源替代电池组供电。若仅采用直流稳压电源供电时子机无法正常工作，则可使用模拟电池辅助。接通直流稳压电源，使子机处于正常状态，预热时间应不小于300s。直流稳压
图5无绳电话子机测试参考点配置图5.4.2子机在待机状态下的测试
使被测设备无绳子机处于待机模式下，确保座机和子机的距离应不大于3m，且子机已注册到座机后，测量被测设备无绳子机的能耗，并记录测量的持续时间，测量的持续时间应不小于300s，根据能耗和测量时间计算出本状态下的功耗。功耗的计算方法见公式（1）。5.4.3子机在通话状态下的测试
使被测设备的无绳子机处于通话状态下（对于应用了SST扩频技术的无绳电话机，应确保SST处于打开状态），鹿机和子机的距离应不大于3m且子机已注册到座机后，发送/接收1kHz的单频信号，此时测量被测设备无绳子机的能耗，并记录测量的持续时间，测量的持续时间应不小于300s，根据能耗和测量时间计算出本状态下的功耗。功耗的计算方法见公式（1）。5.5子机充电器的测试
5.5.1测试前的准备
将电池已耗空的无绳电话子机置于被测充电器上持续充电不少于30min进行预热，每个待测试充电器仅允许进行一次30min的预热。5.5.2电源适配器能效的测试
按照GB20943-2007A.2中规定，测试步骤如下：4
建筑321---标准查询下载网a）按图6进行测试连接：
b）将被测子机充电器的电源适配器直流输出端连接至测试负载；YD/T2312-2011
c）调节测试负载，使输出电流到电源适配器额定电流的x%并达到稳定状态，分别获取在此稳定状态下的交流输入端的输入有功功率（Pix）和直流输出端的输出功率（P），计算此工作状态下的工作效率Ⅱx。测试时，分别测试子机充电器输出电流为额定输出电流的100%、75%、50%、25%（误差为土1%）时的输出功率和交流输入功率，并计算算术平均效率。子机充电器的工作效率Ⅱ计算方法如公式（2）所示。nx = Pox
式中：
n工作效率：
Pox直流输出端的输出功率：
交流输入端的输入有功功率。
烫毛机
供电的
子机充
电器的
适配器
图6子机充电器的电源适配器在工作状态下的测试配置图5.5.3子机充电器在电池充满电状态下的测试测试步骤如下：
a）按图7进行测试连接；
b）将被测的子机充电器直流输出端连接至子机；测试
c）子机应使用厂家提供的电池，确认子机处于电池已充满的状态，座机和子机的距离应不大于3m，，且子机已注册到座机后；
d）测量被测设备的交流输入端的能耗，并记录测量的持续时间，测量的持续时间应不小于300s，根据能耗和测量时间计算本状态下的功耗，功耗的计算方法见公式（1）。子机充电器
为子机
充电器
供电的
适配器
充电座
图7子机充电器在电池充满电状态下的测试配置图子
中华人民共和国
通信行业标准
无绳电话机节能参数和测试方法YD/T2312-2011
人民邮电出版社出版发行
北京市崇文区夕照寺街14号A座
邮政编码：100061
宝隆元（北京）印刷技术有限公司印刷版权所有不得翻印
开本：880×12301/16
印张：1
字数：18千字
2012年1月第1版
2012年1月北京第1次印刷
ISBN978-7-115-2330/11-281
定价：10元
本书如有印装质量问题，请与本社联系电话：(010)67114922
