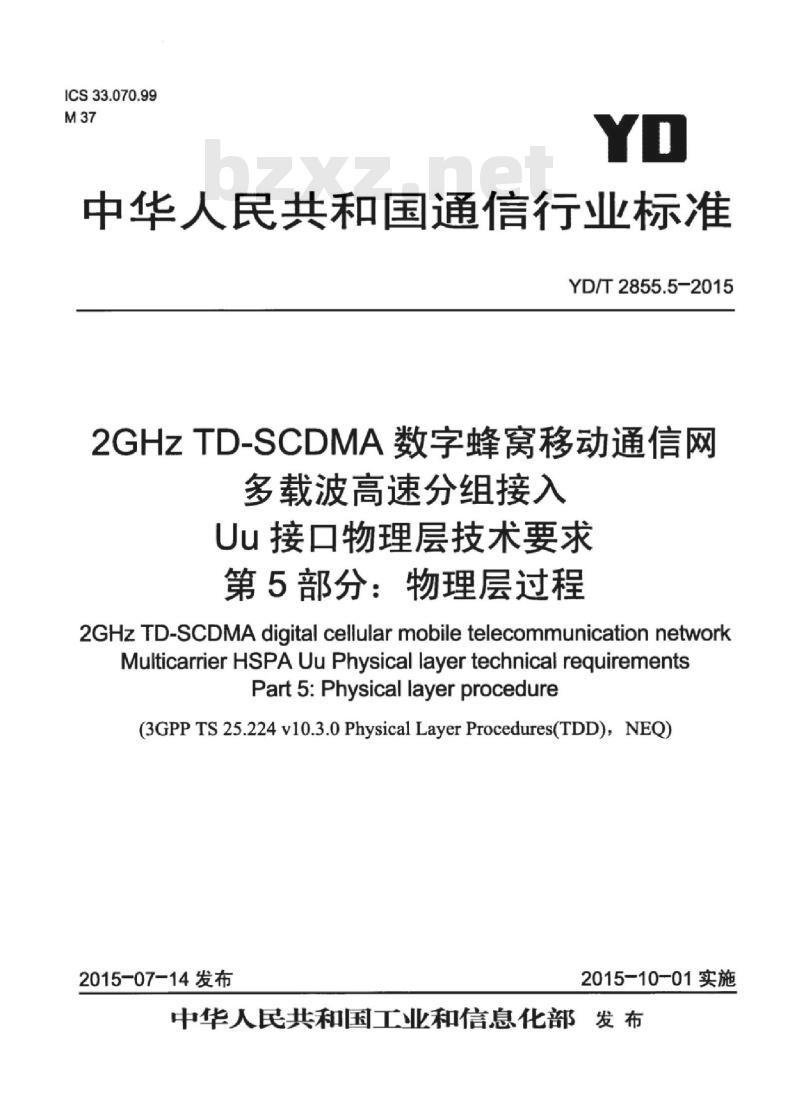

【YD通讯标准】 2GHz TD-SCDMA 数字蜂窝移动通信网多载波高速分组接入 Uu 接口物理层技术要求 第5部分:物理层过程

ICS33.070.99
中华人民共和国通信行业标准
YD/T2855.5-2015
2GHZTD-SCDMA数字蜂窝移动通信网多载波高速分组接入
Uu接口物理层技术要求
第5部分：物理层过程
2GHz TD-SCDMA digital cellular mobile telecommunication networkMulticarrierHSPAUuPhysical layertechnical requirementsPart5:Physical layerprocedure(3GPPTS25.224v10.3.0PhysicalLayerProcedures(TDD),NEQ)2015-07-14发布
2015-10-01实施
中华人民共和国工业和信息化部发布前

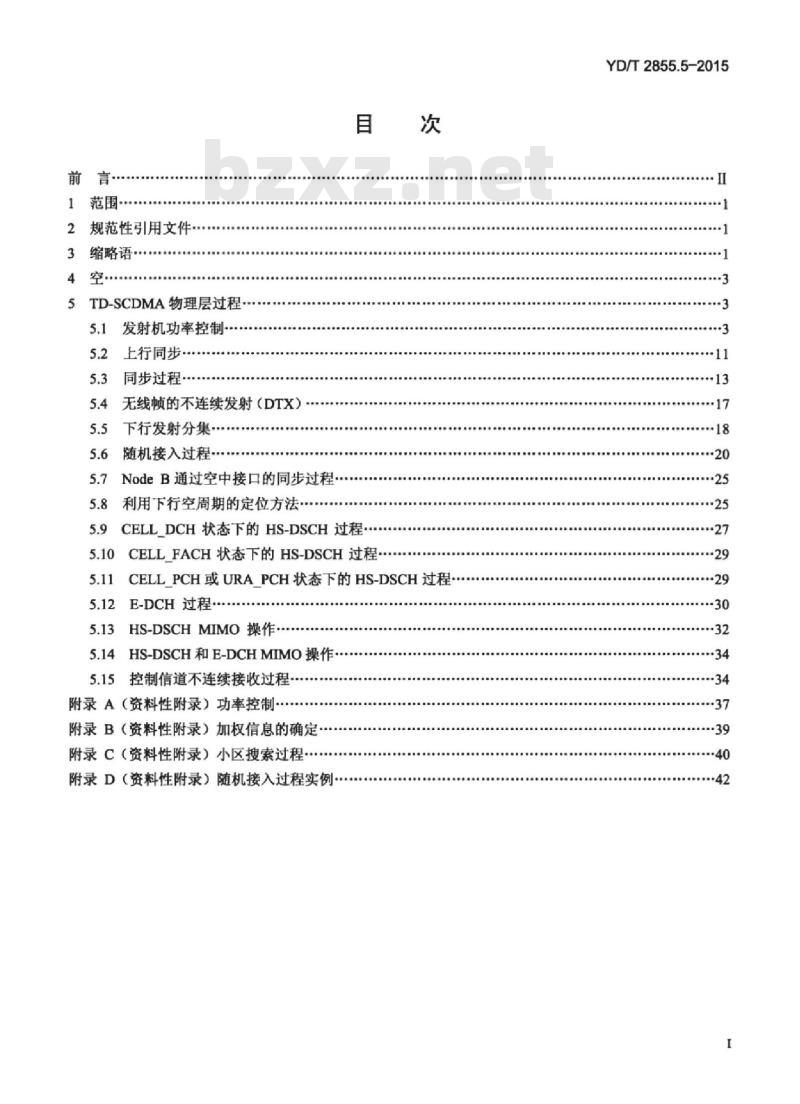

规范性引用文件
缩略语：
TD-SCDMA物理层过程
发射机功率控制·
上行同步
同步过程
无线顿的不连续发射（DTX）
下行发射分集·
随机接入过程·
NodeB通过空中接口的同步过程
利用下行空周期的定位方法·
CELL_DCH状态下的HS-DSCH过程·CELLFACH状态下的HS-DSCH过程·5.10
CELLPCH或URAPCH状态下的HS-DSCH过程5.12
E-DCH过程·
5.13HS-DSCHMIMO操作·
5.14HS-DSCH和E-DCHMIMO操作·5.15控制信道不连续接收过程
附录A（资料性附录）功率控制
附录B（资料性附录）加权信息的确定附录C（资料性附录）小区搜索过程附录D（资料性附录）随机接入过程实例YD/T2855.5-2015
YD/T2855.5-2015

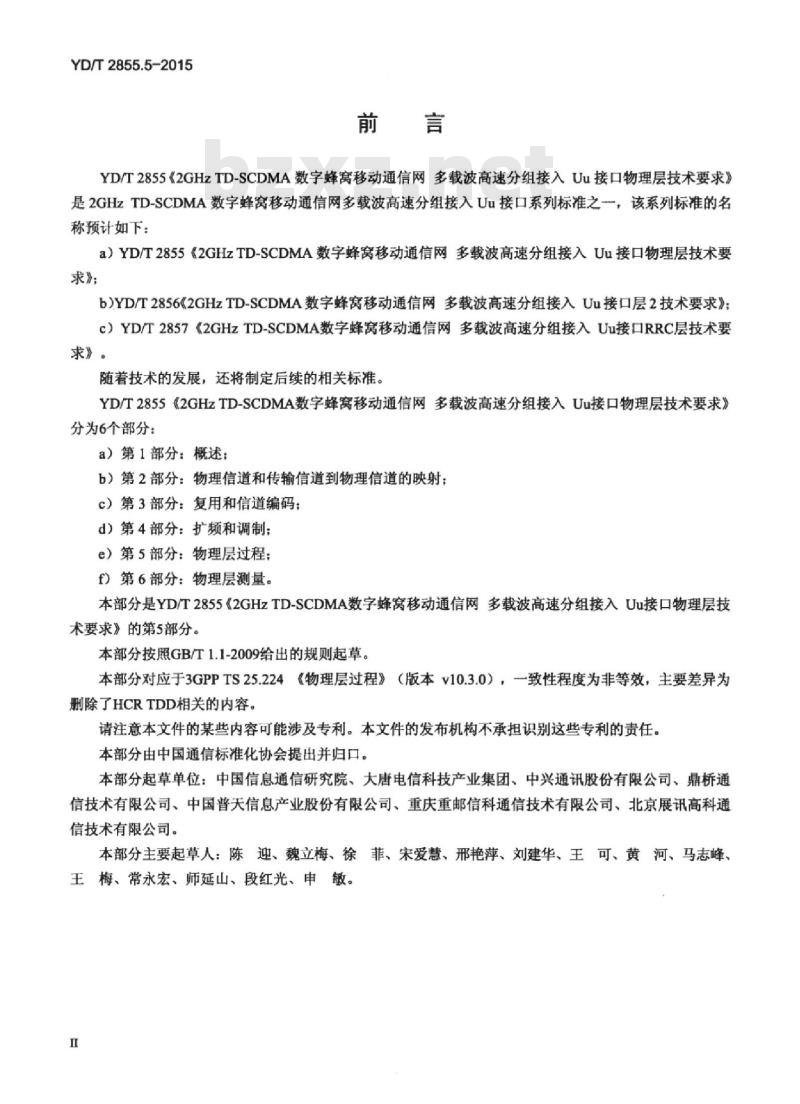

YD/T2855《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层技术要求》是2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口系列标准之一，该系列标准的名称预计如下：
a）YD/T2855《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层技术要求》；
b)YD/T2856《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口层2技术要求》：c）YD/T2857《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口RRC层技术要求》。
随着技术的发展，还将制定后续的相关标准。YD/T2855《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层技术要求》分为6个部分：
a）第1部分：概述：
b）第2部分：物理信道和传输信道到物理信道的映射：c）第3部分：复用和信道编码：d）第4部分：扩频和调制：
e）第5部分：物理层过程；
f）第6部分：物理层测量。
本部分是YD/T2855《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层技术要求》的第5部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分对应于3GPPTS25.224《物理层过程》（版本v10.3.0），一致性程度为非等效，主要差异为删除了HCRTDD相关的内容。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：中国信息通信研究院、大唐电信科技产业集团、中兴通讯股份有限公司、鼎桥通信技术有限公司、中国普天信息产业股份有限公司、重庆重邮信科通信技术有限公司、北京展讯高科通信技术有限公司。
本部分主要起草人：陈迎、魏立梅、徐菲、宋爱慧、邢艳萍、刘建华、王可、黄河、马志峰、王梅、常永宏、师延山、段红光、申敏。HiKAoNiKAca

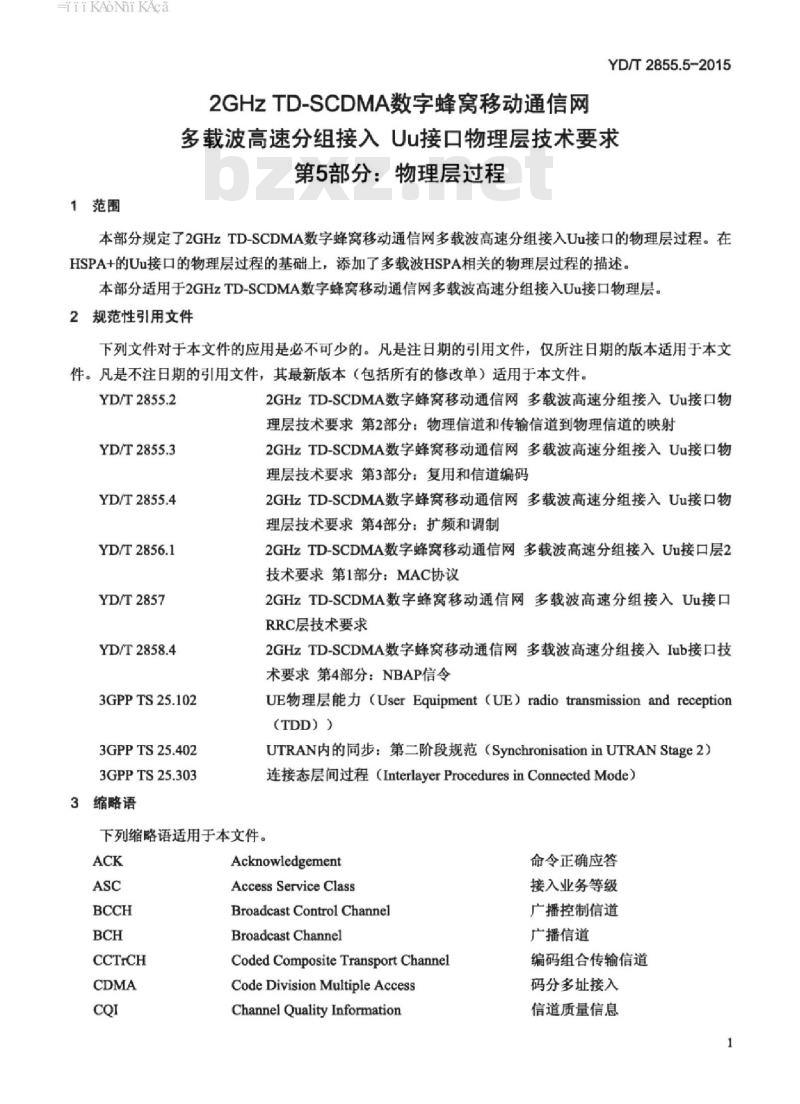

1范围
2GHzTD-SCDMA数字蜂窝移动通信网YD/T2855.5-2015
多载波高速分组接入U接口物理层技术要求第5部分：物理层过程
本部分规定了2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口的物理层过程。在HSPA+的Uu接口的物理层过程的基础上，添加了多载波HSPA相关的物理层过程的描述。本部分适用于2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2855.2
YD/T2855.3
YD/T2855.4
YD/T2856.1
YD/T2857
YD/T2858.4
3GPPTS25.102
3GPPTS25.402
3GPPTS25.303
3缩略语
2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层技术要求第2部分：物理信道和传输信道到物理信道的映射2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层技术要求第3部分：复用和信道编码2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层技术要求第4部分：扩频和调制2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口层2技术要求第1部分：MAC协议
2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口RRC层技术要求
2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Iub接口技术要求第4部分：NBAP信令
UE物理层能力（UserEquipment（UE）radiotransmissionandreception（TDD））
UTRAN内的同步：第二阶段规范（SynchronisationinUTRANStage2）连接态层间过程（InterlayerProceduresinConnectedMode）下列缩略语适用于本文件。
CCTrCH
Acknowledgement
Access Service Class
Broadcast Control Channel
Broadcast Channel
Coded CompositeTransport ChannelCodeDivisionMultipleAccess
Channel Quality Information
命令正确应答
接入业务等级
广播控制信道
广播信道
编码组合传输信道
码分多址接入
信道质量信息
HiKAoNiKAca
YD/T2855.5-2015

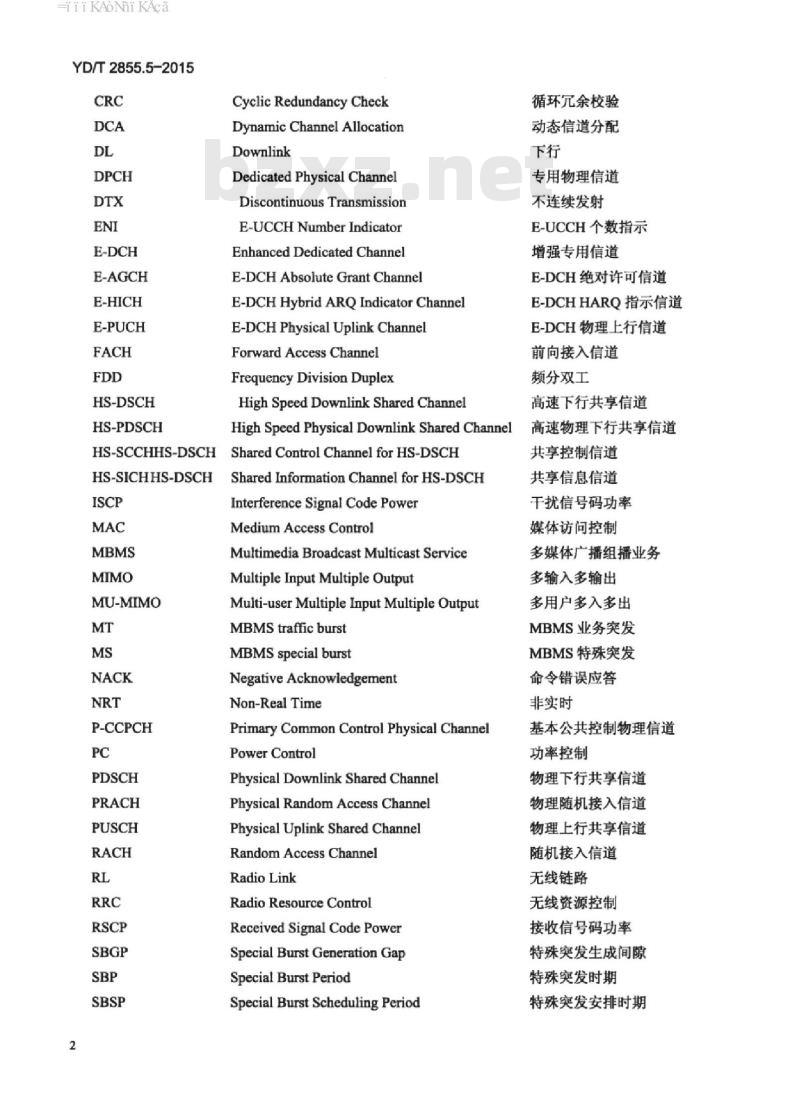

E-AGCH
E-HICH
E-PUCH
HS-DSCH
HS-PDSCH
HS-SCCHHS-DSCH
HS-SICHHS-DSCH
MU-MIMO
P-CCPCH
Cyclic Redundancy Check
Dynamic Channel Allocation
Downlink
Dedicated Physical Channel
Discontinuous Transmission
E-UCCH Number Indicator
Enhanced Dedicated Channel
E-DCHAbsoluteGrantChannel
E-DCHHybridARQIndicatorChannelE-DCH Physical Uplink ChannelForward Access Channel
FrequencyDivision Duplex
High Speed Downlink Shared ChannelHigh Speed Physical Downlink Shared ChannelShared Control Channel for HS-DSCHShared Information Channel for HS-DSCHInterference Signal Code PowerMedium Access Control
Multimedia Broadcast Multicast ServiceMultiple Input Multiple OutputMulti-user Multiple Input Multiple OutputMBMS traffic burst
MBMS special burst
Negative Acknowledgement
Non-Real Time
Primary Common Control Physical ChannelPower Control
Physical Downlink Shared ChannelPhysical Random Access ChannelPhysical Uplink Shared ChannelRandom Access Channel
Radio Link
Radio Resource Control
Received Signal Code Power
Special Burst Generation GapSpecial Burst Period
Special Burst Scheduling Period循环穴余校验
动态信道分配
专用物理信道
不连续发射
E-UCCH个数指示
增强专用信道
E-DCH绝对许可信道
E-DCHHARQ指示信道
E-DCH物理上行信道
前向接入信道
频分双工
高速下行共享信道
高速物理下行共享信道
共享控制信道
共享信息信道
干扰信号码功率
媒体访问控制
多媒体广播组播业务
多输入多输出
多用户多入多出
MBMS业务突发
MBMS特殊突发
命令错误应答
非实时
基本公共控制物理信道
功率控制
物理下行共享信道
物理随机接入信道
物理上行共享信道
随机接入信道www.bzxz.net
无线链路
无线资源控制
接收信号码功率
特殊突发生成间隙
特殊突发时期
特殊突发安排时期
HiKAONiKAca
S-CCPCH
SecondaryCommonControlPhysical ChannelSynchronisation Channel
Space Code Transmit DiversitySystem Frame Number
Signal-to-Interference RatioSecondary Synchronisation ChannelSelectiveTransmit Diversity
Timing Advance
Time Division Duplex
Transport Format
TransportFormat Combination
TransportFormatCombinationIndicatorTransport Format Combination SetTransportFormatResourceIndicatorTransmit Power Control
Time Switched Transmit DiversityTransmission Time Interval
Transmit Adaptive Antennas
UserEquipment
Uplink
UniversalTerrestrialRadioAccessNetwork5TD-SCDMA物理层过程
5.1发射机功率控制
YD/T2855.5-2015
辅助公共控制物理信道
同步信道
空间码发射分集
系统帧号
信号干扰比
辅助同步信道
选择性发射分集
提前时间
时分双工
传输格式
传输格式组合
传输格式组合指示
传输格式组合集
传输格式资源指示
发射功率控制
时间交换的发射分集
传输时间间隔
发射自适应天线
用户设备
通用陆地无线接入网
功率控制基本目的是限制系统内千扰电平以便减少小区间干扰电平，并减少UE功耗。功率控制的主要特性总结见表1。发射功率控制特性
上行链路
功率控制速率
闭环：0~200次/秒。
开环：（约200us~3575us的延迟）1dB、2dB、3dB（闭环）
所有数值不包括处理和测量时间可变
下行链路
闭环：0~200次/秒。
1dB、2dB、3dB（闭环）
注：在一个时隙内分配到同一CCTrCH的所有码，如果具有同样的扩频因子，则使用同样的发射功率5.1.1上行链路控制
5.1.1.1综合限制
1为了方便使用者对照阅读及编写者维护后续版本，本部分的章条号与所对应的3GPP标准保持了一致。3
HiKAoNiKAca
YD/T2855.5-2015
通过高层信令原语Maximum_Allowed_UL_TX_power可以为上行链路设置为一个低于终端功率等级能够提供的功率的数值。发射功率总计不能超过充许的最大值。在一些情况下，经过上行功控计算得到的UE总发送功率可能会超过容许的最大输出功率限制。如果发生了这种情况，则一个时隙内的所有上行物理信道应该减小相同的dB数的发射功率来保证该时隙内UE总的发射功率在最大输出功率限制之内。UTRAN不期望UE有能力降低它的总发射功率低于在3GPPTS25.102中指定的最小电平。5.1.1.2UpPCH
UpPCH的发射功率由高层基于开环功率控制设置，在YD/T2857《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口RRC层技术要求》中有描述。5.1.1.3PRACH
PRACH的发射功率由高层基于开环功率控制设置，在YD/T2857《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口RRC层技术要求》有描述。5.1.1.4DPCH与PUSCH
上行DPCH和PUSCH的初始发送功率由高层通过开环功率控制，参照YD/T2857《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口RRC层技术要求》的描述设置。UE之后转入闭环功率控制。NodeB通过和高层给出的质量目标值相对比产生TPC命令字，用来控制UE发送功率水平的增加或者降低，并且通过相应的下行CCTrCH中的TPC字段来传送（具体下行传输的TPC命令字和被控制的上行CCTrCH或时隙之间的传输映射关系的描述见YD/T2855.2-2015《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层技术要求第2部分：物理信道和传输信道到物理信道的映射》的5.3.13节）。如果UE收到高层信令TPC，则一定要执行接收到的TPC命令。如果物理信道功率应该增加，则TPC命令被设置为“up\，如果需要降低，则TPC被设置为“down”。在下行CCTrCH上传输的TPC命令用来控制相应的CCTrCH和时隙上的所有上行DPCH和PUSCH。基于SIR的上行功率控制的一个实例在附录A.2中给出。
在UE侧当TPC命令判决为'down'时，移动终端发射功率减小一个功率控制步长，而如果判决为‘up’，移动终端发射功率升高一个功率控制步长。如果高层充许，UE还可以考患信标物理信道上估计出的路损，计算发送功率时，这一路损可作为TPC命令的补充。这种情况下，发送功率首先受接收的TPC命令的修改，然后又会受到最近一次估计的路损的修改。基于路损的修改应该只在UE估计的上行发送时隙的路损和用于计算估计的信标时隙的路损相似时才可以应用。
ULDPCH和PUSCH的闭环功率控制过程不受TSTD使用的影响DPCH功率控制过程的一个实例在附录A.2中给出。当在两个相应的下行TPC命令之间没有相关的上行数据发射的情况下，UE应该忽略作为结果的TPC命令。下个时隙/CCTrCH对的发射功率应该：1）按照前一个上行传输的功率值设置，然后用短暂上行发送暂停期间观测的路损的改变量进行补偿：
2）或者如初始传输使用开环控制进行设置。UE决定应该使用以上哪种方法，其中短传输暂停应该使用方法1）。5.1.1.4.1增益因子
HiiKAoiKAca
YD/T2855.5-2015
两个或多个传输信道可以依照YD/T2855.3《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层技术要求第3部分：复用和信道编码》中的描述复用到同一个CCTrCH上。这些传输信道需要经过包含重发或打孔的速率匹配。这一速率匹配会对所需的发射功率产生影响，从而获得一个特殊的E/N。。因此，CCTrCH的发射功率需要用一个增益因子β进行加权。有两种方法可以控制在一个无线顿内发射的一个CCTrCH的不同TFC的增益因子：TFC的B通过信令通知，或
一TFC的β通过计算得到，计算基于信令下发的参考TFC的设置得到。将β数值与CCTrCH中TFCS上的所有TFC联系起来可以联合使用上述两种方法。这两种方法分别在5.1.1.4.1.1节和5.1.1.4.1.2节中介绍。高层可以用信令将多个TFC通知给多个CCTrCH一个无线顿的权值和增益因子依据正在使用的SF和TFC可以发生变化。权值和增益因子独立于其他任何形式的功率控制。这意味着发射功率Pu首先按照YD/T2857《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口RRC层技术要求》中的公式计算，公式计算之后再使用权值和增益因子见YD/T2855.4《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层技术要求第4部分：扩频和调制》。
5.1.1.4.1.1信令通知的增益因子当某一个TFC的增益因子β，是由高层用信令通知得到时，这一数值将直接用于对一个CCTrCH内的DPCH和PUSCH进行加权。准确的数值在YD/T2855.4《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层技术要求第4部分：扩频和调制》中给出。5.1.1.4.1.2计算得到的增益因子某些TFC的增益因子β，也可以基于用信令通知的见TFC的设置通过计算得到。用βrer表示用信令通知的参考TFC的增益因子。更进一步，用β，表示第j个TFC使用的增益因子。定义变量：Krer=ZRM，·N,
其中RM是传输信道的半一静态速率匹配属性，N是传输信道的无线顿分段块的输出比特数，求和针对见TFC中的所有传输信道进行。类似地，定义变量K，=ZRM·N
其中求和针对第个TFC中的所有传输信道进行。此外，定义变量L=
其中SF是DPCH或PUSCH的扩频因子，求和针对见TFC中使用的所有DPCH或PUSCH进行。类似地，定义变量L，=>
其中求和针对第个TFC中使用的所有DPCH或PUSCH进行。第j个TFC的增益因子β，则计算如下：LerK
β,=βref
VL, VKrer
B不执行量化，其他在YD/T2855.4《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层技术要求第4部分：扩频和调制》中给出的量化值可以被使用。5
HiKAoNiKAca
YD/T2855.5-2015
5.1.1.4.2失步处理
上行DPCH和PUSCH发送的TPC命令，与执行了功率控制的下行DPCH和PUSCH之间的关系，是由高层信令通知的。在有多个DLCCTrCH的情况下，有可能一个ULCCTrCH会给多于1个的DLCCTrCH提供TPC命令。
在5.3.2.1.2节定义的同步评价的第二个阶段，如果一个ULCCTrCH通过自已的TPC命令控制的任何一个DLCCTrCH满足下列准则，则UE将关闭该ULCCTrCH的发射：一UE估计出持续160ms周期内接收到的专用信道突发的质量低于一个阅值Qour，而且，没有任何一个如5.4节定义的特殊突发的质量被检测到高于一个阅值Obour。Qou和Osbour通过相关测试隐含地定义在3GPPTS25.102中。如果UE检测到信标信道接收电平高于切换触发电平[10dB]，则UE将使用320ms的估计周期进行突发质量评价并作为特殊突发检测窗的窗宽。如果下列准则满足，则UE随后将恢复CCTrCH的上行发射：一UE估计出持续160ms周期内接收到的专用CCTrCH突发的接收质量高于一个阅值Qim或者UE检测到一个突发的质量高于阅值Osbin并且TFCI解码后是特殊突发的TFCI。m和Osbim通过相关测试隐含地定义在3GPPTS25.102中。如果UE检测到信标信道接收电平高于切换触发电平[10dB]，则UE将使用320ms的估计周期进行突发质量评价并作为特殊突发检测窗的窗宽。5.1.1.5HS-SICH
如果UE没有配置为MIMO模式，UE将按照下面描述的过程来设置HS-SICH的发射功率。当HS-SICH上将要传送的是ACK时，UE会对HS-SICH的发射功率加入一个功率偏置调整值。这个功率偏置值由高层信令给出。
当使用半持续HS-PDSCH资源传输时，由于没有HS-SCCH，HS-SICH的TPC命令在HS-PDSCH上传输。否则HS-SICH的TPC命令在HS-SCCH上传输。当在HS-SCCH或HS-PDSCH上接收到TPC命令字后，UE会根据高层设置的功率控制步长来相应的调整HS-SICH的发送功率。当HS-SCCHorder是上行同步建立命令时，UE会忽略HS-SCCHorder上承载的TPC命令。
1）但是，当第一次接收到HS-SCCH后第一次发送HS-SICH时，UE对于这个HS-SICH将使用开环功率控制来进行发送。这种情况下，高层通过开环功率控制依照YD/T2857《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口RRC层技术要求》来设置HS-SICH的发送功率。2）当位于同一时隙中的HS-SICH的传输间隔小于一定的门限值时，该门限值由高层信令给出，UE总是在上次的发射功率基础上，按照HS-SCCH或HS-PDSCH中的TPC命令进行调整，并根据高层信令指示，如果网络容许，终端应该选择在闭环功率控制的基础上加入路损变化量的补偿。UE在进行TPC命令调整时，当同一子顿中的HS-PDSCH和HS-SCCH上的TPC命令相同，UE只处理一个TPC命令，当同一子顺中的HS-PDSCH和HS-SCCH上的TPC命令不同，UE将把这两个TPC命令丢弃。3）当位于同一时隙中的HS-SICH的传输间隔大于等于一定的门限值时，UE在恢复发送时的第一个HS-SICH使用开环功率控制进行发送。高层通过开环功率控制依照YD/T2857《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口RRC层技术要求》来设置HS-SICH的发送功率。如果UE配置为MIMO模式，UE将按照下面描述的过程来设置HS-SICH的发射功率：MIMO单流传输的过程与UE没有配置为MIMO模式的过程相同。6
HiKAoNiKAca
YD/T2855.5-2015
对于MIMO双流传输，在HS-SICH上传输了两个ACK时，UE会将HS-SICH的发射功率加一个功率偏移量。这个功率偏移量由高层发信号通知。当在HS-SCCH或HS-PDSCH上收到一个TPC命令时，UE会根据高层定义的功率控制步长调整HS-SICH的发射功率。附录A.5给出了一个基于上行功控确定SIR的例子。1）然而，对于跟在第一个检测到的HS-SCCH传输之后的第一个HS-SICH传输，UE会使用开环功率控制来设定HS-SICH的发射功率。在双流传输时，HS-SICH发射功率会叠加一个delta值。该delta值表示在目标SIR的限定下，对于不同个数的数据流，HS-SICH传输需要的功率偏移量。这个发射功率由高层基于开环功率控制设定。
2）当位于同一时隙的HS-SICH的传输间隔小于某个门限时，该门限由高层发信号通知，UE会在上一次发射功率的基础上，根据HS-SICH传输中断期间接收到的TPC命令调整发射功率。双流传输时，会在HS-SICH发射功率上叠加一个delta值。如果网络容许，终端应该选择在闭环功率控制的基础上加入路损变化量的补偿。
3）当位于同一时隙的HS-SICH的传输间隔等于或大于某个门限时，在下一次HS-SICH传输时，UE会使用开环功率控制进行初始传输。5.1.1.6E-PUCH
对于多载波E-DCH传输，各个载波的E-PUCH开环或者闭环功率控制是独立的。E-PUCH功率控制如下文。
与R4/5/6中的DPCH/PUSCH的功率设置原理相似，E-PUCH使用传统的闭环功控和开环功控相结合的方法进行功率控制：
一E-PUCH的初始传输功率设置是基于开环功控方案的，之后一传输功率控制进入闭环功率控制过程，该闭环功率控制过程使用的TPC命令在同一载波E-AGCH或E-HICH上携带。对于非调度传输，TPC命令仅在E-HICH上携带。E-AGCH和E-HICH上承载的TPC都用于E-PUCH的功率控制。UE端设置的E-PUCH的发送功率按照如下公式计算：Pe-PUCH = Pe-base + L +B
其中：
—Pe-PUCH：E-PUCH的发送功率；一P-base：UE和NodeB维护的一个闭环量，对于各个载波，每次收到TPC命令后都会增加或降低一定数值4e-base。调度传输时，TPC命令由E-AGCH携带，非调度传输时，TPC命令由同一载波E-HICH携带。当收到TPC的“up”命令后，P-hs在原来数值的基础上增加4e-base，当收到TPC的“down”命令后，P-base在原来数值的基础上减少4e-base4e-base取值的大小由高层配置。当在同一子顿内同时在E-AGCH和E-HICH上接收到TPC命令时，如果它们是相同的，则UE应当作为一个TPC命令处理；如果它们是不同的，则丢弃这两个TPC命令。Pe_ base-PRXdes base+stepX ZTPC, = PRX des_base + PrPC其中，PRXdesbase为各个载波的E-PUCH基准期望接收功率，由RRC信令通知（参见YD/T2857《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口RRC层技术要求》协议），设置为E-DCH上行时隙的干扰平均值。step为功率控制步长4e-base，由高层配置，TPC,是闭环功控命令。7
YD/T2855.5-2015
L为路损，根据对信标物理信道的测量得到。与5.1.1.4节中的描述相同，如果高层配置允许，UE在使用TPC命令计算发送功率时，可以考虑使用最近从信标物理信道测量得到的路损对发送功率的设置进行修正。
βe是对应选定的E-TFC传输块大小、分配的E-PUCH物理资源、调制方式和HARQ偏置的增益因子，其计算公式在5.1.1.6.1节有详细描述。如果选择了最小的E-TFC，则β。等于绝对授权值和α的和。UE的高层应该使用当前计算的E-PUCH功率和当前的绝对授权（功率）值来确定可用的E-TFC集合。对于调度和非调度传输，UE维护一个闭环量Pe-base”每接收到一个E-AGCH或E-HICH上的TPC命令该值就会增加或减小一个Ae-bae。当在同一个子收到E-AGCH和E-HICH上的TPC命令时，如果这两个TPC命令相同，UE会认为这是一个命令：如果这两个TPC命令不同，UE会丢弃掉这两个命令。如果在E-AGCH和E-HICH上的TPC命令接收之后存在一个较大的时间停顿，该时间停顿门限由高层信令通知，则Pe-bare应该设置为E-PUCH基准期望接收功率值，一旦从E-AGCH或E-HICH上重新接收到TPC命令，该命令就应用于修改之前的Pe-base值。5.1.1.6.1GainFactorsforE-PUCHBeta因子由UE根据以下各参数得到：一选定的E-TFC传输块大小：
在一个E-DCHTTI内E-PUCH占用的资源：—调制方式（QPSK/16-QAM）；
HARQ功率偏置。
高层会提供一个包括一组参考点的映射表，这个映射关系表定义了E-DCH传输码率（元）和每个资源单元的相对基准功率（BadB）之间的关系。对于QPSK和16QAM，分别有一个对应的关系表。对于选定的E-TFC、物理资源配置以及调制方式的E-DCH传输码率（a）的定义如下：R
其中，S.表示选择的E-TFC的传输块的大小，R。是E-DCH传输信道处理的物理信道映射之后的物理信道比特数。2的精度要求是1×10，量化方式为截尾。对于某种调制方式，高层信令通知的参考码率入的最大最小值表示为元max和amin。对于给定的元e，存在两个值和：
如果min≤A·2o是高层通知的最大的值，并且有Ae：·是高层通知的最小的值，并且有否则
·如果Amin;·如果元mx，则o是通知的最大的a，且RBe的精度要求是1×10-3，量化方式为截尾。α。是对应于E-PUCH扩频因子（SFE-PUCH）的增益因子，见表2。表2αe值
SFE-PUCH
β推导表达式为：
Be-βo,etae+4haradB
α(dB)
YD/T2855.5-2015
4marg由高层信令配置（在YD/T2856.1《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口层2技术要求第1部分：MAC协议》有相关描述）。5.1.1.7E-RUCCH
E-RUCCH的发射功率以开环为基础，与PRACH使用的公式相同，在YD/T2857《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口RRC层技术要求》中有详细描述。5.1.1.8Standalonemidamble信道如果用户配置在MIMO模式，Standalonemidamble信道的发射功率与同一子顿的HS-SICH使用的发射功率相同。
如果用户配置在MU-MIMO模式，Standalonemidamble信道的发射功率应参考最后发送的HS-SICH或者E-PUCH。当最后发送的上行信道是HS-SICH，Standalonemidamble信道的发射功率应和HS-SICH相同。当最后发送的上行信道是HS-SICH，Standalonemidamble信道的发射功率应按照如下公式计算：Ps tan dalone = Pe-base + L + βs这里：
·Pe-base是E-PUCH期望接收功率。·βs是standalonemidamble信道增益因子，由高层计算。·L是物理信道信标功能得到的路损。5.1.2下行控制
NodeB在某个时隙的下行总发送功率不能够超过高层设置的最大传输功率限制。5.1.2.1P-CCPCH
P-CCPCH的发射功率由高层通过信令通知设置，并可以基于网络条件在一个慢速的基础上改变。P-CCPCH的见发射功率通过进行BCH广播，或者单独对每一个UE用信令通知。5.1.2.2FPACH的功率
F-PACH的发射功率由高层信令设置。5.1.2.3S-CCPCH与PICH
相对于P-CCPCH发射功率的S-CCPCH和PICH的相对发射功率由高层用信令通知进行设置。PICH相对于P-CCPCH见功率的功率偏移量在BCH上用信令通知。5.1.2.4DPCH与PDSCH
