【YD通讯标准】 2GHz TD-SCDMA 数字蜂窝移动通信网多载波高速分组接入 Uu 接口层2技术要求 第1部分:MAC 协议

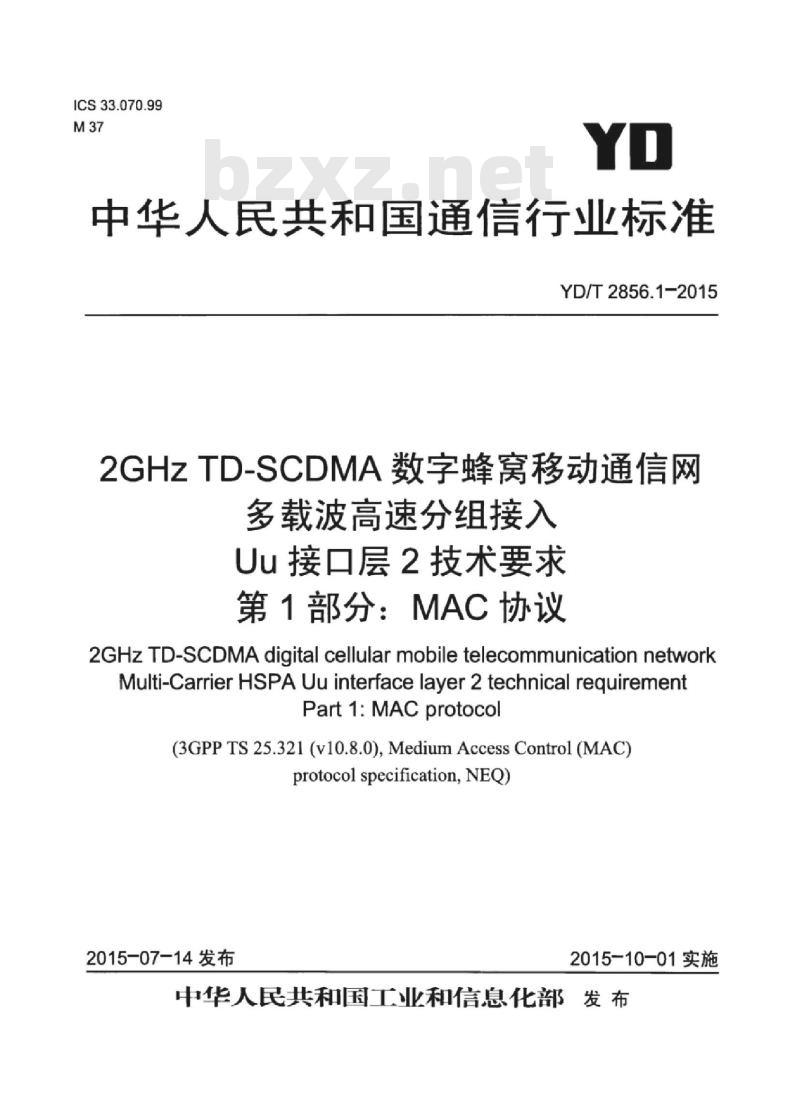

ICS33.070.99
中华人民共和国通信行业标准
YD/T2856.1-2015
2GHZTD-SCDMA数字蜂窝移动通信网多载波高速分组接入
Uu接口层2技术要求
第1部分：MAC协议
2GHzTD-SCDMAdigitalcellularmobiletelecommunicationnetworkMulti-CarrierHSPAUuinterfacelayer2technical requirementPart1:MACprotocol
(3GPPTS25.321(v10.8.0),MediumAccessControl(MAC)protocol specification, NEQ
2015-07-14发布
2015-10-01实施
中华人民共和国工业和信息化部发布前言

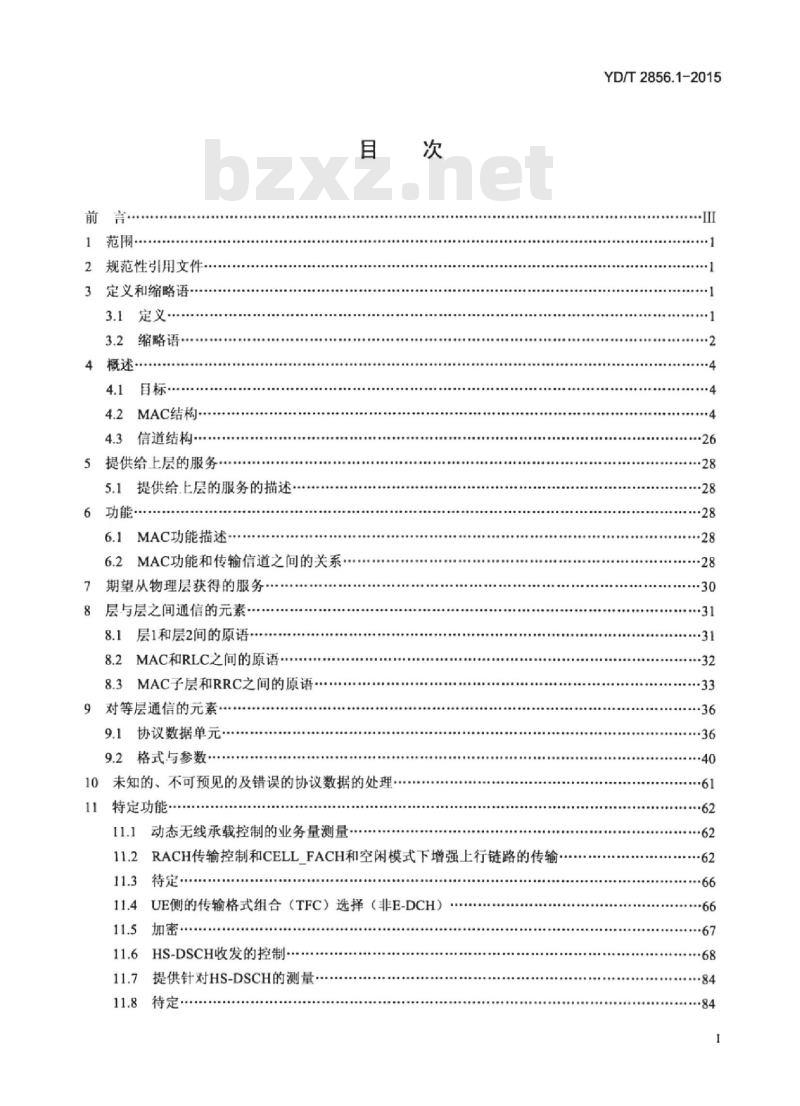

1范围
2规范性引用文件。
3定义和缩略语-
3.1定义
3.2缩略语
4概述·
4.1目标
4.2MAC结构·
4.3信道结构
5提供给上层的服务
5.1提供给上层的服务的描述
6功能·
6.1MAC功能描述-
6.2MAC功能和传输信道之间的关系·7期望从物理层获得的服务
8层与层之间通信的元素·
8.1层1和层2间的原语·
8.2MAC和RLC之间的原语·
8.3MAC子层和RRC之间的原语
9对等层通信的元素·
9.1协议数据单元·
9.2格式与参数
10未知的、不可预见的及错误的协议数据的处理11特定功能·
11.1动态无线承载控制的业务量测量：次
11.2RACH传输控制和CELLFACH和空闲模式下增强上行链路的传输·11.3待定.
11.4UE侧的传输格式组合（TFC）选择（非E-DCH）..11.5加密
11.6HS-DSCH收发的控制+
提供针对HS-DSCH的测量
待定：
YD/T2856.1-2015
YD/T2856.1-2015

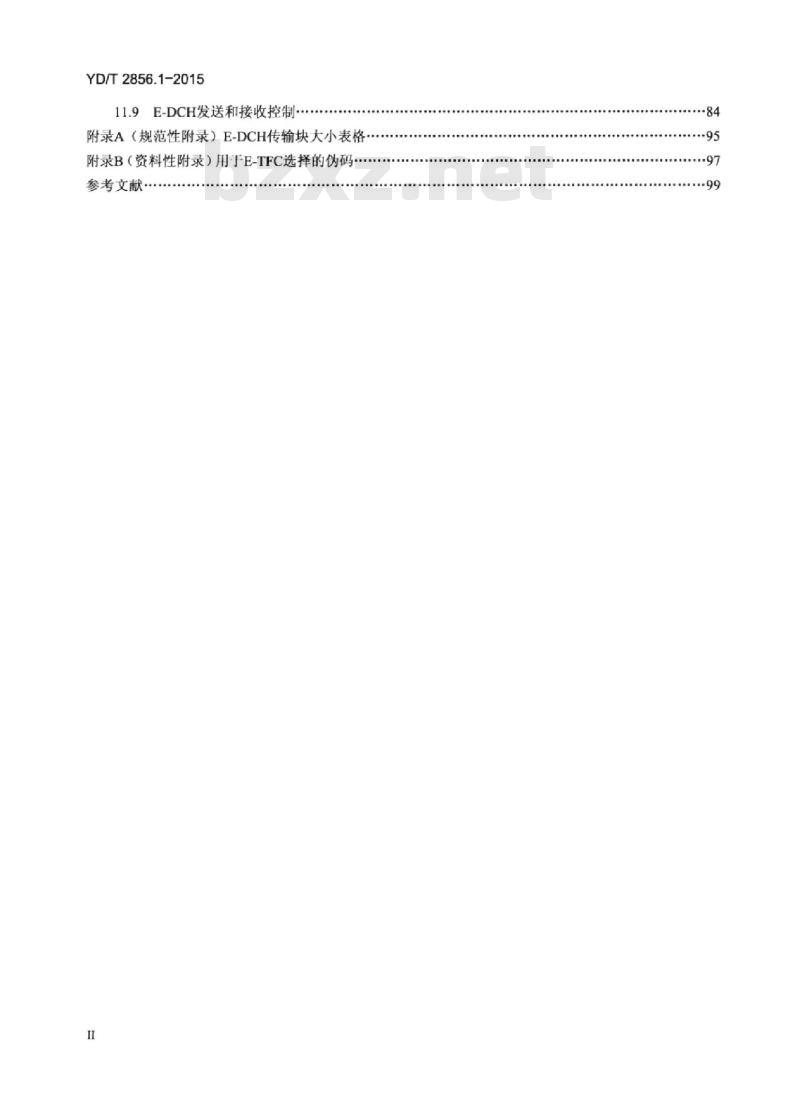

11.9E-DCH发送和接收控制·
附录A（规范性附录）E-DCH传输块大小表格附录B（资料性附录）用于E-TFC选择的伪码..参考文献·
iiKAoiKAca
YD/T2856.1-2015

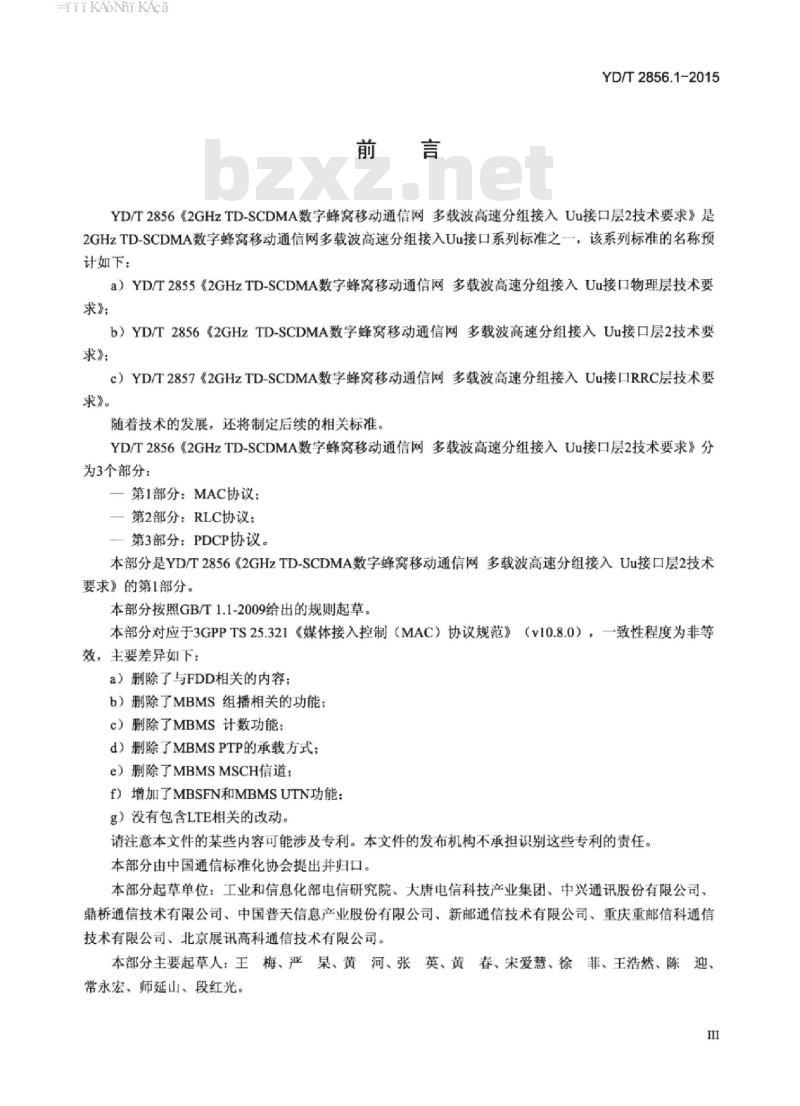

YD/T2856《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口层2技术要求》是2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口系列标准之一，该系列标准的名称预计如下：
a）YD/T2855《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层技术要求》；
b）YD/T2856《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口层2技术要求》：
c）YD/T2857《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口RRC层技术要求》。
随着技术的发展，还将制定后续的相关标准。YD/T2856《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口层2技术要求》分为3个部分：
一第I部分：MAC协议；
一第2部分：RLC协议：
第3部分：PDCP协议。
本部分是YD/T2856《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口层2技术要求》的第1部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分对应于3GPPTS25.321《媒体接入控制（MAC）协议规范》（v10.8.0）一致性程度为非等效，主要差异如下：
a）删除了与FDD相关的内容；
b）删除了MBMS组播相关的功能；c）删除了MBMS计数功能：
d）删除了MBMSPTP的承载方式：e）删除了MBMSMSCH信道：
f）增加了MBSFN和MBMSUTN功能：g）没有包含LTE相关的改动。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：工业和信息化部电信研究院、大唐电信科技产业集团、中兴通讯股份有限公司、鼎桥通信技术有限公司、中国普天信息产业股份有限公司、新邮通信技术有限公司、重庆重邮信科通信技术有限公司、北京展讯高科通信技术有限公司。本部分主要起草人：王梅、严杲、黄河、张英、黄春、宋爱慧、徐菲、王浩然、陈迎、常永宏、师延山、段红光。
TiiKAoNiKAca

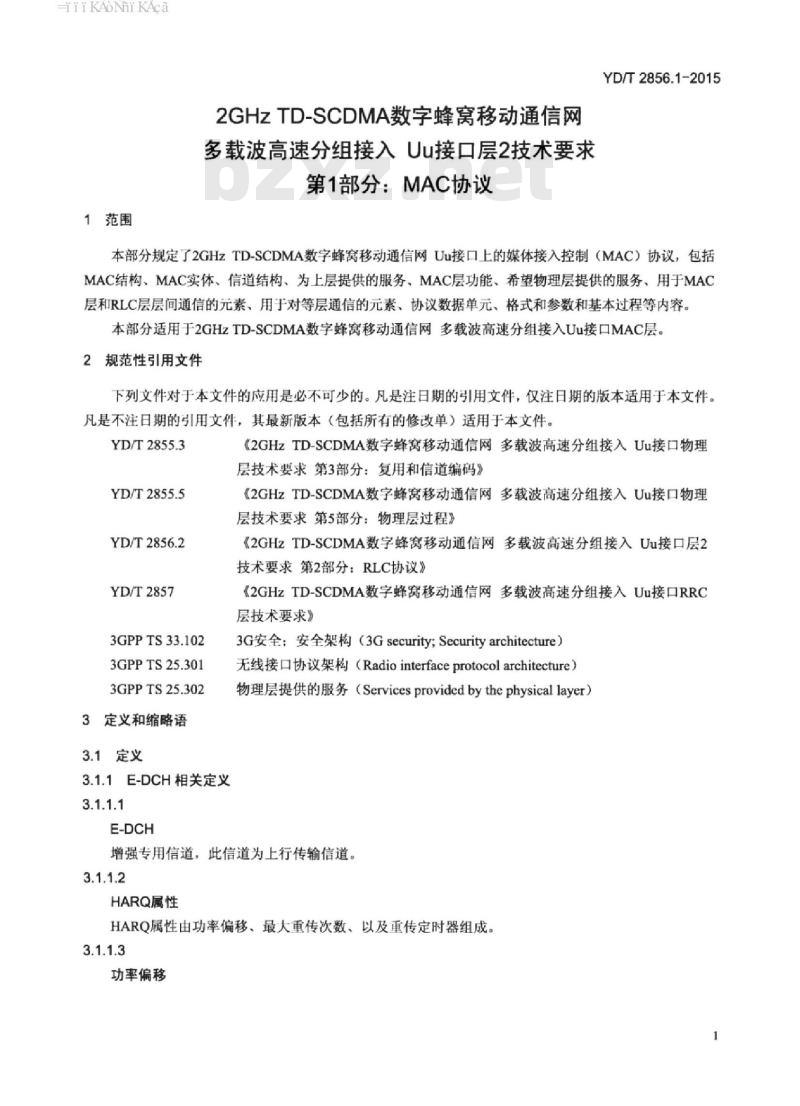

1范围
2GHZTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口层2技术要求第1部分：MAC协议
YD/T2856.1-2015
本部分规定了2GHzTD-SCDMA数字蜂窝移动通信网Uu接口上的媒体接入控制（MAC）协议，包括MAC结构、MAC实体、信道结构、为上层提供的服务、MAC层功能、希望物理层提供的服务、用于MAC层和RLC层层间通信的元素、用于对等层通信的元素、协议数据单元、格式和参数和基本过程等内容。本部分适用于2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口MAC层。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2855.3
YD/T2855.5
YD/T2856.2
YD/T2857
3GPPTS33.102
3GPPTS25.301
3GPPTS25.302
3定义和缩略语
3.1定义
3.1.1E-DCH相关定义
《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层技术要求第3部分：复用和信道编码》《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层技术要求第5部分：物理层过程》《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口层2技术要求第2部分：RLC协议》
《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口RRC层技术要求》
3G安全：安全架构（3Gsecurity；Securityarchitecture）无线接口协议架构（Radiointerfaceprotocolarchitecture）物理层提供的服务（Servicesprovidedbythephysicallayer）增强专用信道，此信道为上行传输信道。3.1.1.2
HARQ属性
HARQ属性由功率偏移、最大重传次数、以及重传定时器组成。3.1.1.3
功率偏移
HiiKAoNiKAca
YD/T2856.1-2015
每个承载于MAC-e或MAC-iPDU并在相应的E-DCH类型的CCTrCH中的MAC-d流设置功率偏移属性是为了达到其所需的QoS。功率偏移的相关细节在YD/T2855.5《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层技术要求第5部分：物理层过程》中描述。3.1.1.4
首选绝对授权
绝对授权是通过首选E-RNTI来接收的。首选E-RNTI为TDD唯一的E-RNTI。3.1.1.5
服务E-DCH小区
用户接收基站调度器下发的绝对授权所在的小区。一个用户有一个服务E-DCH小区。3.1.1.6
服务授权
该状态变量指示用于调度使用的最大的E-PUCH功率和参考功率Pcref之间的比值，该功率可用于相应的E-AGCH授权中指示的物理资源。Pe-rer定义为当β。为O时按照YD/T2855.5《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口物理层技术要求第5部分：物理层过程》中描述的方法计算的E-PUCH传输功率（PE-PUCH）。该信息提供给E-TFC选择功能，用于选择最好的传输格式。可能的取值为0或者枚举型数值。
上行公共MAC流
映射在配置给CELL-FACH模式或空闲模式下的UE的E-DCH上的MAC-cPDU流。3.1.2HS-DSCH/E-DCHSPS特定定义3.1.2.1
HS-DSCHSPS操作
当YD/T2857《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口RRC层技术要求》中定义的变量HSDSCHSPSSTATUS置为TRUE时，允许HS-DSCHSPS操作。3.1.2.2
HS-DSCHSPS资源
定义包括时隙和码道的下行物理资源，在这些资源上的HS-DSCH传输块的初传没有伴随HS-SCCH，HS-DSCH初传的HARO重传伴随有HS-SCCH3.1.2.3
E-DCHSPS操作
当YD/T2857《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Uu接口RRC层技术要求》中定义的变量EDCH_SPS_STATUS置为TRUE时，允许E-DCHSPS操作。3.1.2.4
E-DCHSPS资源
定义包括时隙、码道和功率的上行物理资源，在这些资源上UE不用接收E-AGCH上其他的授权就可以发送数据块。
3.2缩略语
下列缩略语适用于本文件。
HiiKANiKAca
E-AGCH
E-HICH
E-PUCH
E-RNTI
E-RUCCH
E-TFCI
E-UCCH
HS-DSCH
Access Service Class
Broadcast Control Channel
Broadcast Channel Control
Common Control Channel
Dedicated Control Channel
Dedicated Control Channel
Downlink
Dedicated Traffic Channel
E-DCHAbsolute Grant Channel
Enhanced Dedicated Transport ChannelE-UCCHNumber Indication (1.28Mcps TDD only)E-DCHHARQAcknowledgementIndicatorChannelEnhanced UplinkPhysical Channel（TDDonly）E-DCH Radio Network TemporaryldentifierE-DCH RandomAccess UplinkControl Channel（TDDonly）
E-DCHTransportFormat CombinationE-DCH Transport Format Combination IndicatorE-DCHUplink Control Channel (TDDForward Link Access Channel
HybridAutomatic Repeat RequestHS-SCCHCyclic SequenceNumberHigh Speed Downlink Shared ChannelLayer 1 ( physical layer)
Layer2 (data link layer)
Layer3(network layer)
Medium Access Control
Multimedia Broadcast Multicast Serviceonly)
MBMS point-to-multipoint Control ChannelMBMS point-to-multipoint Traffic ChannelMBMS point-to-multipoint Scheduling ChannelPaging Control Channel
Paging Channel
Protocol Data Unit
Physical layer
Physical Channels
Random Access Channel
YD/T2856.1-2015
接入业务等级
广播控制信道
广播信道控制
公共控制信道
专用控制信道
专用信道
下行链路
专用业务信道
E-DCH绝对授权信道
增强型专用传输信道
E-UCCH个数指示
E-DCHHARQ确认指示信道
增强型上行物理信道
E-DCH无线网络临时标识
E-DCH随机接入上行控制
E-DCH传输格式集
E-DCH传输格式集指示
E-DCH上行控制信道
前向接入信道
混合自动重传请求
HS-SCCH循环序列号
高速下行共享信道
层1（物理层）
层2（数据链路层）
层3（网络层）
媒质接入控制
多媒体广播组播业务
MBMS点到多点控制信道
MBMS点到多点业务信道
MBMS点到多点调度信道
寻呼控制信道
寻呼信道
协议数据单元
物理层
物理信道
随机接入信道
HiiKAoNiKAca
YD/T2856.1-2015
4概述
4.1目标
Radio Link Control
Radio Link Set
Radio Network Controller
RadioNetwork Subsystem
Radio Network Temporary IdentityRadioResource Control
Retransmission Sequence NumberService Access Point
Service Data Unit
Shared Channel Control ChannelServingRadioNetwork ControllerServing Radio Network SubsystemTime Division Duplex
TransportFormat Combination IndicatorTransport Format Indicator
Transport Format Resource IndicatorTransmission Sequence NumberUserEquipment
Uplink
Universal Terrestrial Radio Access Network从功能角度来描述MAC结构和不同的MAC实体。4.2MAC结构
本节中的描述只是一种模型，并不规定或限制具体的实现。依据RRC功能，通常由RRC控制MAC的内部配置。无线链路控制
无线链路集合
无线网络控制器bzxZ.net
无线网络子系统
无线网络临时标识
无线资源控制
重传序列号
业务接入点
业务数据单元
共享信道控制信道
服务无线网络控制器
服务无线网络子系统
时分双工
传输格式组合指示
传输格式指示
传输格式资源指示
传输序列号
用户设备
上行链路
通用陆地无线接入网
MAC-hs和MAC-ehs负责处理HS-DSCH上的数据传输，以及管理分配给HS-DSCH的物理资源。高层配置采用哪一个实体，MAC-hs或MAC-ehs用来处理HS-DSCH功能。MAC-e/esandMAC-i/is负责处理E-DCH.上的数据传输，MAC-c/es或MAC-i/is这两个实体的.上层配置用米处理E-DCH的功能性。
4.2.1MAC实体
描述MAC结构的框图是由MAC实体组成的。实体的名称如下：-MAC-b实体负责处理广播信道（BCH）：-MAC-c/sh/m实体负责处理以下传输信道：·寻呼信道（PCH）：
·前向接入信道（FACH）；
·随机接入信道（RACH）：
HiiKAoNiKAca
·下行链路共享信道（DSCH）：·上行链路共享信道（USCH）。-MAC-d实体负责处理专用传输信道（DCH）：YD/T2856.1-2015
注：当UE分配到了专用的承载资源，MAC-d实体可在承载间动态地共享资源并负责选择每个传输时间间隔内所使用的TFVTFCI。
MAC-hs/ehs实体负责处理高速下行共享信道（HS-DSCH）：-MAC-m实体负责处理前向接入信道（FACH）；-MAC-e/es和MAC-i/is实体负责处理增强型专用信道（E-DCH）。4.2.2MAC-b
图1描述了在UE以及UTRAN的每个小区中的MAC-b实体的连通性。BCCHMAC控制
图1UE侧和UTRAN侧的结构
MAC-b是广播信道（BCH）的控制实体。在每个UE里有一个MAC-b实体（当前小区）或多个MAC-b实体（当前小区和邻近小区），在UTRAN中的每个小区里有一个MAC-b实体。MAC控制SAP用于向MAC-b传送控制信息。MAC-b实体位于Node-B。4.2.3与业务相关的结构—UE侧
图2描述了MAC实体之间的关系。MTCHMSCHMTCHMSCHMCCH
MAC-SI
MAC-isT
相关下
行信令
相关上
行信令
MAC-hs
MAC-ehs
HS-DSCH
相关下
行信令
相关上
行信令
PCCHBCCH CCCH CTCHSHCCH
MAC-c/sh/m
图2UE侧的MAC结构
MACControIDCCHDTCDTCH
USCHDSCH
HiiKANiKAca
YD/T2856.1-2015
每个UE维护一个MAC-c/sh/m。
对于每个UE，仅在连接存在（或者建立过程中）时需要维护一个MAC-d。在配置有HS-DSCH时，UE需要维护一个MAC-hs/ehs。MAC-c/sh/m控制接入到除了HS-DSCH传输信道和E-DCH传输信道以外的所有公共传输信道。MAC-d控制接入到所有专用传输信道，以及到MAC-c/sh/m和MAC-hs。MAC-hs/ehs控制接入到HS-DSCH传输信道。高层配置采用哪一个实体，由MAC-hs或MAC-ehs米处理HS-DSCH功能。
MAC-e/es或MAC-i/is控制接入到E-DCH传输信道，高层配置采用哪一个实体，由MAC-e/es或MAC-i/is来处理E-DCH功能。
在多小区MTCH信道选择性合并的情况下，MAC-m控制接入到用于承载MTCH和MSCH的FACH信道。
在下行方向上，如果专用的逻辑信道映射到公共传输信道上，那么MAC-d通过图中所示的功能实体间的连接从MAC-c/sh/m或者MAC-hs/ehs接收数据。在下行方向上，如果公共的逻辑信道映射到HS-DSCH上，那么MAC-c/sh/m通过图中所示的功能实体间的连接从MAC-ehs接收数据。在上行方向上，如果专用的逻辑信道映射到公共传输信道上，那么MAC-d通过图中所示的功能实体间的连接将数据提交给MAC-c/sh和MAC-is/i。逻辑信道到传输信道的映射取决于RRC对复用的配置。MAC控制SAP用于将控制信息传送给每个MAC实体图2中所示的相关联的信令指采用3GPPTS25.302中的原语在层1和层2之间进行信息交互。4.2.3.1MAC-c/sh/m实体—UE侧
图3描述了UE侧MAC-c/sh实体
MAC-Control
MAC-ee
TCTFMUX
MAC-c/sh/m
至MAC-d
增加/读取
Scheduling/Priority
Handling (1)
selection
USCH USCH
注：虚线为1.28TDD和FDD专用
UL:TF selection
seledtion
图3UE侧MAC结构/MAC-c/sh/m详图toMAC-isti
UE侧MAC-c/sh实体具有如下功能。TCTFMUX
YD/T2856.1-2015
该功能包括对MAC头中TCTF字段的处理（在上行信道中插入，在下行信道中检测并去除），以及逻辑信道和传输信道之间的映射。TCTF字段指明公共逻辑信道的类型，或是否使用了专用逻辑信道添加/读取UEId
在RACH传输上，需添加UEId即UE标识。UE标识有两种：U-RNTI（UTRAN无线网络临时标识：32bit）和C-RNTI（小区无线网络临时标识：16bit）。当逻辑信道DCCH映射到公共传输信道时，在MAC头中可以使用U-RNTI；当逻辑信道DTCH、DCCH映射到公共传输信道时，在MAC头中可以使用C-RNTI。具体选用哪种UE标识，由MAC控制SAP接收到的配置信息决定，选用的类型还需在MAC头中的UE标识类型字段指示出来。
当UEId出现时，它用来标识传送给该用户的数据。读取MBMSId
当接收MTCH时候读取MBMSId：
MBMSId用来标识一种MBMS业务的数据。-UL：TF选择
在上行链路上，存在选择TF的可能性（针对RACH信道）。一ASC选择
对RACH而言，MAC向物理层指示与该PDU相关的ASC。这是为了确保和某一特定接入业务级别（ASC）相关的RACH消息选择适当的码字和时隙发送。MAC还可从以前使用过的参数中选择一组合适的给这一特定的ASC。当发送一个RRCCONNECTIONREQUEST消息，ASC由RRC决定，而所有的其他情况下，MAC将选择这一ASC。
调度/优先级处理
该功能用于基于逻辑信道优先级从而在RACH上传输来自MAC-d的数据。该功能与TF选择有关系。一传输格式组合的选择
依据RRC配置的传输格式组合集（或传输格式组合子集），执行传输格式选择和传输格式组合选择。RLC向MAC提供RLC-PDU，它们被填充到传输信道.上可用的传输块中，RLCPDU加上MAC头的长度等于TB的比特长度。
在每个UE中有一个MAC-c/sh/m实体。4.2.3.2MAC-m实体UE侧
图4描述了UE侧的MAC-m实体。
UE侧MAC-m实体具有如下功能：
TCTFDEMUX
该功能包括对MAC头中TCTF字段的处理（在下行信道中检测并去除），以及逻辑信道和传输信道之间的映射。
TCTF字段指明公共逻辑信道的类型。7
YD/T2856.1-2015
MAC-Control
读MBMSid
MBMS-ID
TCTFDEMUX
图4UE侧MAC结构/MAC-m详图
当接收MTCH时需要读取MBMSid。MBMSid用来标识一个MBMS业务的数据。MAC控制SAP用于向MAC-m传输控制信息。MAC
如果MTCH信道采用选择性合并，UE中才存在MAC-m实体，否则MAC-m实体不存在在多小区MTCH选择性合并的情况下，针对当前小区在UE中存在一个MAC-c/sh/m实体，针对每一个邻小区存在一个MAC-m实体。
4.2.3.3MAC-d实体-UE侧
图5描述了UE侧MAC-d实体。
MACContral
来自MAC-ehs
来自MAC-hs
至/来自MAC-c/sh
至MAC-e/es或
至MAC-Vis
CITMUX
DTCH DTCH
Transport Channel Type SwilchingDeciphering
UL:TFCselection
Ciphering
图5UE侧MAC结构/MAC-d详图
UE侧MAC-d实体具有如下功能。
